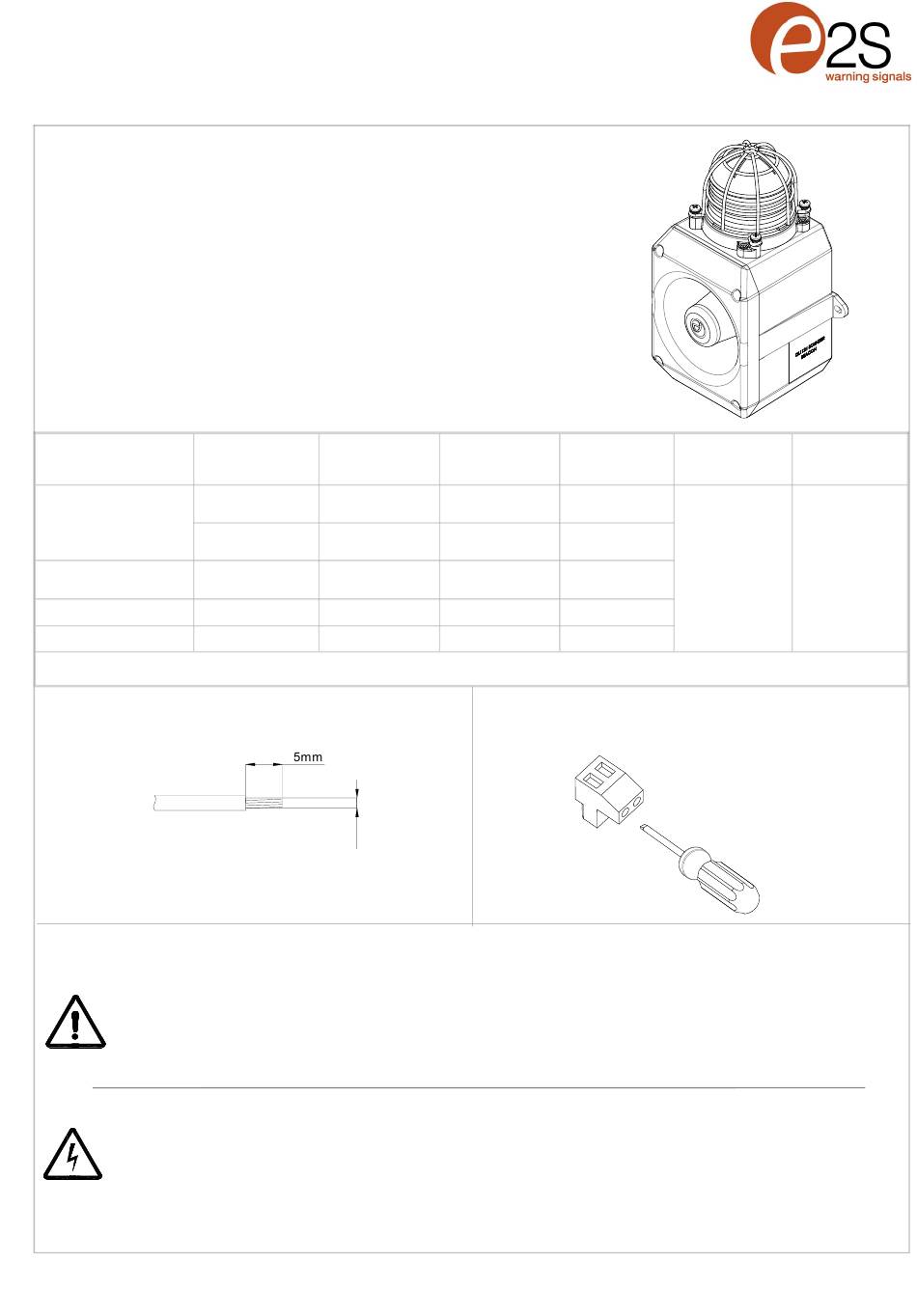

E2S DL112H Instructions/Service Manual

INSTRUCTION & SERVICE MANUAL

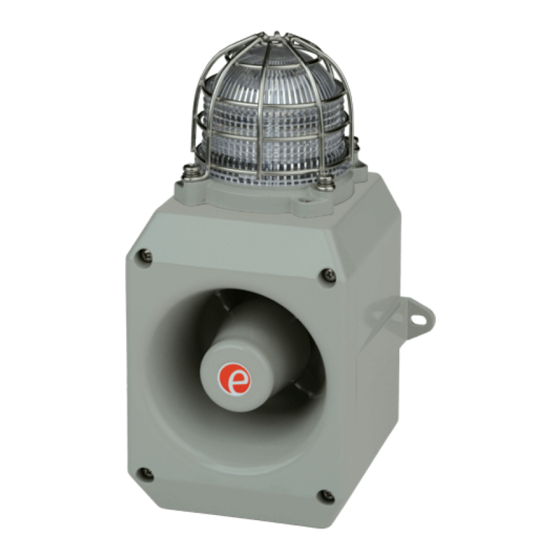

DL112H AlertAlight Combined Metal Sounder LED Beacons
• -2 °C to +
C (-13°F to 131°F)
• Type 4 / 4X / 3R / 13, IP66
• 1.8Kg (3.96lb)
• CE, All units UL Listed.
Unit Type Code Nominal Voltage
DL112HDC024
DL112HDC048
DL112HAC230
DL112HAC230
*Nominal current at nominal voltage, Tone 12 / 1Hz Flash Pattern;
AC: 1.0 – 2. mm
DC: 0.2 – 2. mm
Attention
: Installation must be carried out by an electrician in compliance with the latest codes and regulations.
Attention
: L'installation doit être effectuée par un électricien conformément aux derniers codes et réglementations.
Achtung
: Die Installation muss von einem Elektriker gemäß den neuesten Vorschriften und Bestimmungen durchgeführt werden.
Attenzione
: L'installazione deve essere eseguita da un elettricista in conformità con i codici e le normative più recenti.
Atención
: La instalación debe ser realizada por un electricista de acuerdo con los últimos códigos y regulaciones.
Atenção:
A instalação deve ser realizada por um eletricista de acordo com os códigos e regulamentos mais recentes.
Внимание
: установка должна выполняться электриком в соответствии с последними нормами и правилами.
Attention
: Disconnect from power source before installation or service to prevent electric shock
Attention
: Débranchez-le de la source d'alimentation avant l'installation ou l'entretien pour éviter tout choc électrique.
Achtung
: Vor Installation oder Wartung von der Stromquelle trennen, um einen Stromschlag zu vermeiden.
Attenzione
: scollegare dall'alimentazione prima dell'installazione o dell'assistenza per evitare scosse elettriche.
Atención
: desconéctelo de la fuente de alimentación antes de la instalación o el servicio para evitar descargas eléctricas.
Atenção:
Desconecte da fonte de alimentação antes da instalação ou serviço para evitar choque elétrico
Внимание
: отключите от источника питания перед установкой или обслуживанием, чтобы предотвратить поражение электрическим током.
E2S Warning Signals Impress House, Mansell Road, Acton, London W3 7QH
Voltage Range
#
12 V dc 10-14Vdc
24V dc 16-30Vdc
48V dc 42- 4Vdc
11 V ac 11 V ac ± 10%
230V ac 230V ac ± 10%
2
/ AWG18 – AWG12
2
/ AWG24 – AWG12
Nominal Nominal
Sounder Beacon
Current* Current*
200mA 79. mA
200mA 86. mA
120mA 60mA
100mA 34mA
60mA 18. mA
#
Factory Default setting 24Vdc, beacon customer settable to 12Vdc
sales@e2s.com e2s.com
Nominal SPL Max SPL
103dB(A) Tone 119dB(A) Tone
44 @ 1m 4 @ 1m
0.4Nm
D173-00-201-IS Issue 4 19/11/2021
