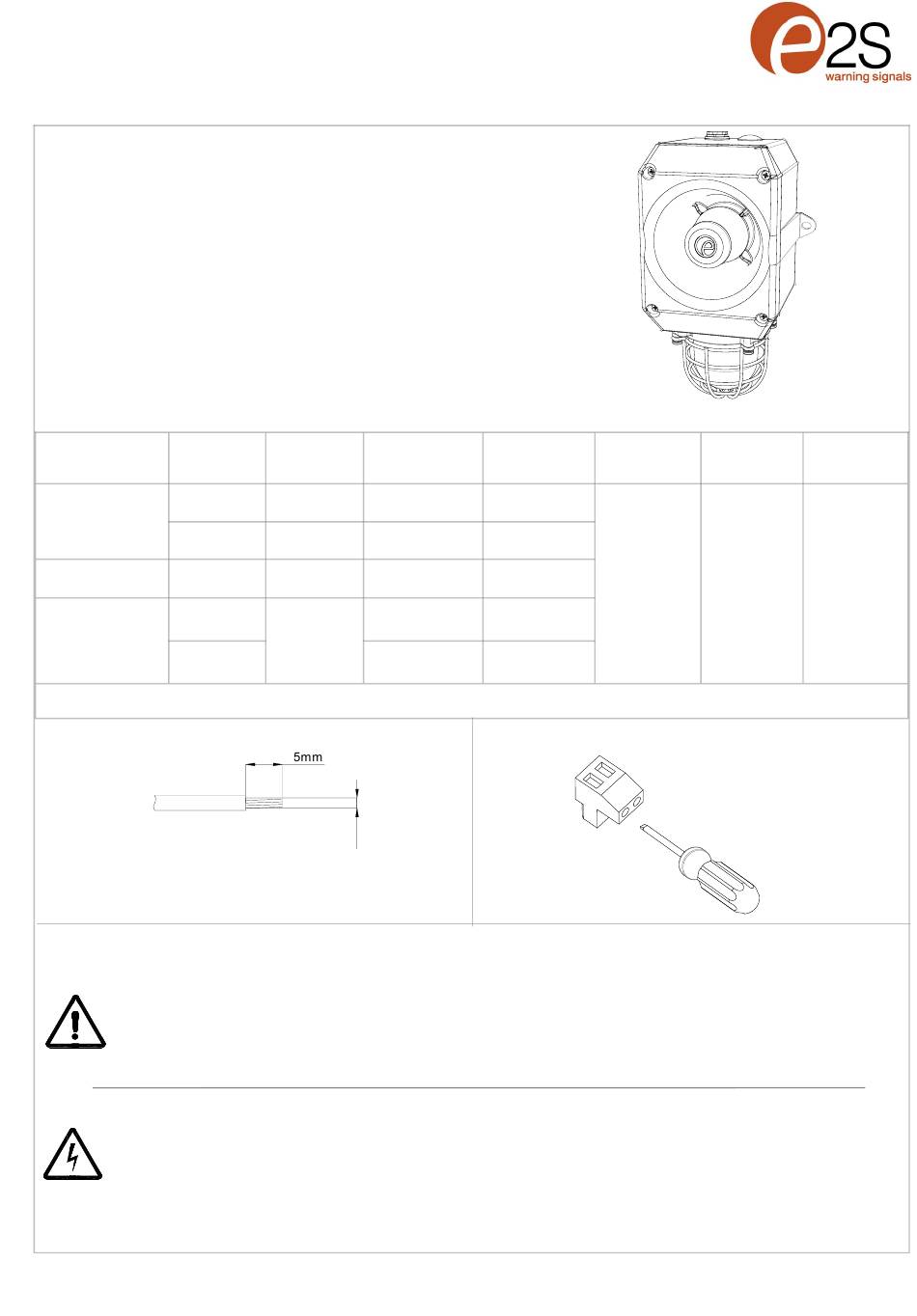

INSTRUCTION & SERVICE MANUAL

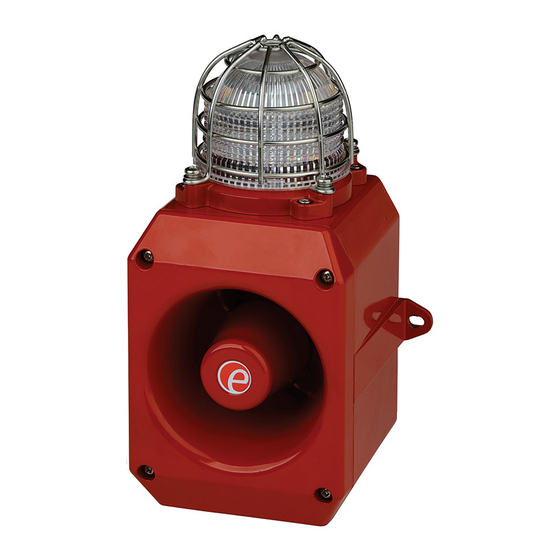

DL105H AlertAlight Combined Sounder LED Beacons
• -40°C to +66C (-40°F to 151°F)
• Type 4 / 4X / 3R / 13, IP66
• 2.1Kg (4.62lb)
• CE, All units UL Listed.
Nominal
Unit Type Code
Voltage
12 V dc
DL105HDC024
24V dc
DL105HDC048 48V dc
115V ac
DL105HAC230
230V ac
*Nominal current at nominal voltage, Tone 12 / 1Hz Flash Pattern
AC: 1.0 – 2.5mm
DC: 0.2 – 2.5mm
Attention
: Installation must be carried out by an electrician in compliance with the latest codes and regulations.
Attention
: L'installation doit être effectuée par un électricien conformément aux derniers codes et réglementations.
Achtung
: Die Installation muss von einem Elektriker gemäß den neuesten Vorschriften und Bestimmungen durchgeführt werden.
Attenzione
: L'installazione deve essere eseguita da un elettricista in conformità con i codici e le normative più recenti.
Atención
: La instalación debe ser realizada por un electricista de acuerdo con los últimos códigos y regulaciones.
Atenção:
A instalação deve ser realizada por um eletricista de acordo com os códigos e regulamentos mais recentes.
Внимание
: установка должна выполняться электриком в соответствии с последними нормами и правилами.
Attention
: Disconnect from power source before installation or service to prevent electric shock
Attention
: Débranchez-le de la source d'alimentation avant l'installation ou l'entretien pour éviter tout choc électrique.
Achtung
: Vor Installation oder Wartung von der Stromquelle trennen, um einen Stromschlag zu vermeiden.
Attenzione
: scollegare dall'alimentazione prima dell'installazione o dell'assistenza per evitare scosse elettriche.
Atención
: desconéctelo de la fuente de alimentación antes de la instalación o el servicio para evitar descargas eléctricas.
Atenção:
Desconecte da fonte de alimentação antes da instalação ou serviço para evitar choque elétrico
Внимание
: отключите от источника питания перед установкой или обслуживанием, чтобы предотвратить поражение электрическим током.
E2S Warning Signals Impress House, Mansell Road, Acton, London W3 7QH
Nominal
Voltage
Sounder
Range
Current*
10-14Vdc 17mA
16-33Vdc
33.5mA
(Regulated)
48-60Vdc 113mA
25mA
48 - 260Vac
50/60Hz
17mA
2
/ AWG18 – AWG12
2
/ AWG24 – AWG12
Nominal
Beacon Nominal SPL
Current*
79.5mA
87mA
105.3dB(A)
60mA
Tone 44 @ 1m
34mA
19mA
sales@e2s.com e2s.com
Max SPL Average SPL
110.9dB(A) 105.2dB(A) All
Tone 4 @ 1m tones @1m
0.4Nm
D218-00-351-IS Issue 1 10/05/2021
