Table of Contents
  • Deutsch

    • Table of Contents
    • Achtung
    • Anleitung
    • Schnittstellen am Kameragehäuse
    • Kamerakomponenten und Ausstattung
    • Fernbedienung
    • Navigation
    • Laserzeiger
    • Anzeige der Aufnahmeinformationen
    • Unterstützte Dateiformate
    • Einfache Bedienung
    • Stromversorgung
    • Benutzereinstellungen
    • Einschalten IM TEST-Modus
    • Einschalten IM Live-Modus
    • Einsetzen der Micro SD-Karte
    • Manuelle Aufnahme
    • Bilder oder Videos Anzeigen
    • Ausschalten
    • Bedienung für Fortgeschrittene
    • Einstellungsmenü
    • Fotoeinstellungen
    • Videoeinstellungen
    • Systemeinstellungen
    • Standardeinstellungen
    • Allgemeine Einstellungen
    • Kameramodus Einstellen
    • Micro SD-Karte Formatieren
    • Datum und Uhrzeit Einstellen
    • Videogröße Einstellen
    • Bildgröße Einstellen
    • Serienbilder Einstellen
    • ISO Einstellen
    • Videolänge Einstellen
    • Videoton Einstellen
    • Verzögerung Einstellen
    • Timer Einstellen
    • Passwort Eingeben
    • Wiedergabe
    • Bilder oder Videos Anzeigen
    • Bilder oder Videos Löschen
    • Laserpointer
    • Dateinummerierung
  • Dutch

    • Opgelet
    • Camera Body Interface
    • Instructies
    • Laser Pointer
    • Display Informatie
    • Ondersteunde Formaten
    • Power Supply
    • Snelle Opstart
    • Aanzetten in de on Modus
    • Aanzetten in de TEST Modus
    • Foto's en Video's Bekijken
    • Instellingen
    • Settings Menu
    • Toestellen Uitschakelen
    • Foto Instellingen
    • Video Instellingen
    • Systeem Instellingen
    • Algemene Instellingen
    • Default
    • Datum en Tijd Instellen
    • Foto Formaat Instellen
    • Video Formaat Instellen
    • Audio Geluid Instellen
    • ISO Instellen
    • Multi Functie
    • Video Lengte Instellen
    • Paswoord Instellen
    • Timer Instellen
    • Vertraging Instellen
    • File Nummering
    • Foto of Video Verwijderen
    • Foto of Video Weergave
    • Laser Pointer
    • Weergave
  • Español

    • Precaución
    • Instrucciones
    • Interfaces de Conexión de la Cámara
    • Componentes y Funciones de la Cámara
    • Mando a Distancia
    • Navegación
    • Pantalla de Información de Disparo
    • Puntero Láser
    • Alimentación Eléctrica
    • Formatos Soportados
    • Funcionamiento Sencillo
    • Ajustes de Usuario
    • Encendido y Entrada en el Modo on (Funcionamiento)
    • Entrar en el Modo TEST (Pruebas)
    • Introducir la Tarjeta Micro SD
    • Apagar la Cámara
    • Captura Manual
    • Menú de Ajustes
    • Opciones Avanzadas
    • Ver IMágenes O Vídeos
    • Ajustes de Vídeo
    • Ajustes Foto
    • Configuración del Sistema
    • Ajuste
    • Configuración General
    • Establecer el Modo Cámara
    • Formatear la Tarjera SD
    • Ajustar la Fecha y la Hora
    • Establecer el Tamaño de la Foto
    • Establecer el Tamaño del Vídeo
    • Establecer el Sonido de Vídeo
    • Establecer ISO
    • Establecer la Duración del Vídeo
    • Establecer Multi
    • Establecer Retardo
    • Ajustar el Temporizador
    • Introducir Contraseña
    • Eliminar Fotos O Vídeos
    • Puntero Láser
    • Reproducción
    • Ver Fotos O Vídeos
    • Numeración de Archivos
  • Italiano

    • Attenzione
    • Interfaccia del Corpo Della Telecamera
    • Istruzioni
    • Componenti E Funzioni Della Telecamera
    • Telecomando
    • Informazioni DI Ripresa
    • Navigazione
    • Puntatore Laser
    • Alimentazione
    • Formati Supportati
    • Funzionamento DI Base
    • Accensione E Attivazione
    • Entrare in Modalità TEST
    • Impostazioni Personalizzate
    • Inserire la Scheda Micro SD
    • Cattura Manuale
    • Funzionamento Avanzato
    • Menu Impostazioni
    • Spegnimento
    • Vedi Immagini O Video
    • Impostazioni Foto
    • Impostazioni Video
    • Impostazioni DI Sistema
    • Formattazione DI una Scheda Micro SD
    • Imposta Modalità Telecamera
    • Impostazioni Generali
    • Predefinite
    • Impostazione Della Dimensione Dei Video
    • Impostazione Delle Dimensioni Delle Foto
    • Impostazione DI Data E Ora
    • Impostazione Dell'audio Per I Filmati
    • Impostazione Dell'iso
    • Impostazione Della Lunghezza Dei Video
    • Impostazione Multi
    • Impostazione Ritardo
    • Impostazione Timer
    • Inserimento DI una Password
    • Cancellazione DI Foto E Video
    • Puntatore Laser
    • Riproduzione
    • Visualizzazione DI Foto O Video
    • Numerazione Dei File
  • Français

    • Précaution
    • Instructions
    • Interface de Connexion de la Caméra
    • Composants Et Caractéristiques de la Caméra
    • Télécommande
    • Description de L'afficheur
    • Navigation
    • Pointeur Laser
    • Alimentation Électrique
    • Démarrage Rapide
    • Format Pris en Charge
    • Accès Au Mode TEST
    • Insertion de la Carte Mémoire Micro SD
    • Mise Sous Tension Et Accès Au Mode on
    • Fonctions Avancées
    • Menu des Réglages
    • Mise Hors Tension
    • Prise D'image Manuelle
    • Réglages Personnels
    • Visualisation des Images Ou des Séquences VIDéo
    • Réglage Photo
    • Réglage VIDéo
    • Réglage de L'appareil
    • Définir Le Mode de la Caméra
    • Formater Une Carte Mémoire Micro SD
    • Réglages Généraux
    • Réglages Par Défaut
    • Définir la Résolution des Photos
    • Définir la Résolution des Séquences VIDéo
    • Régler la Date Et L'heure
    • Activer Le Son Pour Les Séquences VIDéo
    • Définir la Longueur des Séquences VIDéo
    • Définir la Sensibilité (ISO)
    • Définir Le Mode Rafale (Multi)
    • Définir Le Délai
    • Régler Le Programmateur
    • Saisir un Mot de Passe
    • Lecture
    • Pointeur Laser
    • Supprimer Une Photo Ou Une Séquence VIDéo
    • Visualisation des Photos Et des Séquences VIDéo
    • Numérotation des Fichiers

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 20

Quick Links

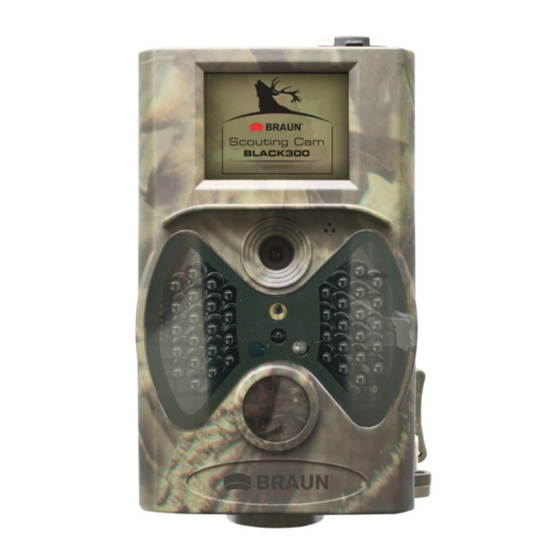

Scouting-Kamera
BLACK300
Bedienungsanleitung
BRAUN PHOTO TECHNIK GmbH
Merkurstrasse 8
72184 Eutingen
www.braun-phototechnik.de
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 57660 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Braun 57660

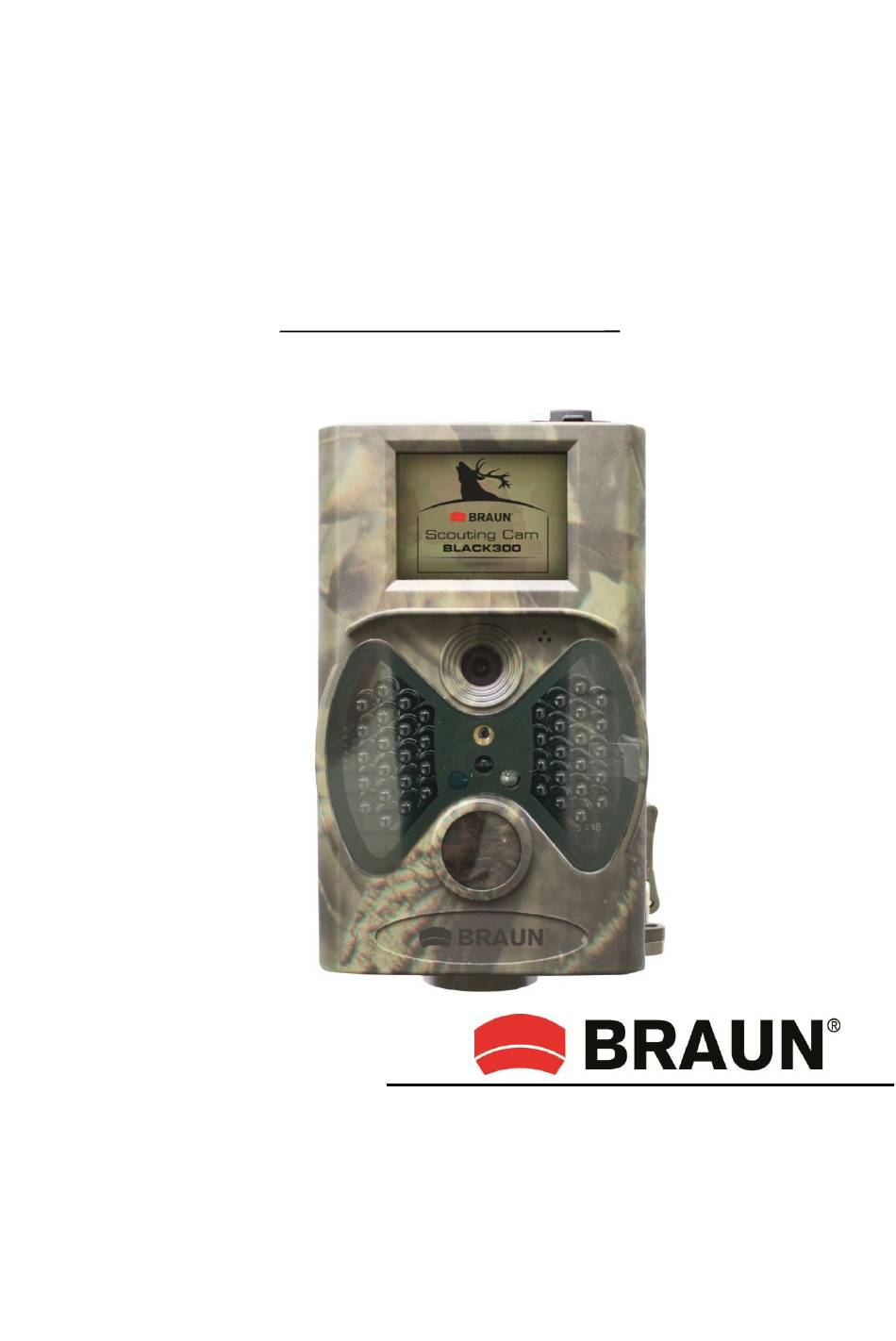

  • Page 1 Scouting-Kamera BLACK300 Bedienungsanleitung BRAUN PHOTO TECHNIK GmbH Merkurstrasse 8 72184 Eutingen www.braun-phototechnik.de...
  • Page 2: Table Of Contents

    Inhalt 1. Achtung ......................3 2. Anleitung ......................4 2.1 Schnittstellen am Kameragehäuse ..............4 2.2 Kamerakomponenten und Ausstattung ............5 2.3 Fernbedienung ....................5 2.3.1 Navigation ....................6 2.3.2 Laserzeiger ....................6 2.4 Anzeige der Aufnahmeinformationen ............6 2.5 Unterstützte Dateiformate ................7 3.
  • Page 3: Achtung

    4.5 Firmware-Aktualisierung ................17 Anhang: Technische Daten.................. 18 1. Achtung 1) Die Kamera nicht fallen lassen und sie keinen Stößen oder Erschütterungen aussetzen. 2) Die Betriebsspannung der Kamera beträgt 9.0 V. Die Kamera wird von acht AA-Batterien versorgt. 3) Nehmen Sie Batterien aus der Kamera, wenn Sie die Kamera längere Zeit nicht benutzen.
  • Page 4: Anleitung

    Der Aufnahmebereich muss an allen öffentlichen Zugangspunkten deutlich gekennzeichnet werden. 2. Anleitung Vielen Dank für den Kauf der BRAUN Scouting-Kamera BLACK300. Diese Kamera ist eine automatische Überwachungskamera. Sie wird durch Bewegungen von Menschen (oder Tieren) in einem bestimmten, zu überwachenden Bereich (ROI) über einen hochempfindlichen passiven Infrarot-Bewegungssensor (PIR) ausgelöst...
  • Page 5: Kamerakomponenten Und Ausstattung

    2.2 Kamerakomponenten und Ausstattung 1) Unterer Deckel 2) Micro SD-Kartensteckplatz: Zum Speichern von Bildern oder Videos muss eine Speicherkarte eingesetzt werden. 3) Micro USB-Anschluss (USB 2.0): Anschluss der Kamera an einen Computer, um Bilder und Videos herunterzuladen. 4) PIR (Passiver Infrarot-Sensor) 5) LED-Infrarotblitz 6) Objektiv 7) 2 Zoll (5 cm) Farb-LCD...
  • Page 6: Navigation

    2.3.1 Navigation Wählen Sie mit UP oder DOWN den Menüpunkt oder heben ihn hervor. Wählen Sie mit LEFT oder RIGHT die Option für jeden Menüpunkt aus und bestätigen Sie die Auswahl mit OK. 2.3.2 Laserzeiger Schalten Sie den Laserzeiger mit der Taste ein.
  • Page 7: Unterstützte Dateiformate

    2.5 Unterstützte Dateiformate Element Format Bild Video Dateisystem FAT32 Sie müssen sich um das Format des Dateisystems der Kamera nicht kümmern, außer Sie haben Probleme beim Lesen der micro SD-Karte durch andere Geräte. Formatieren Sie in diesem Fall die micro SD-Karte in der Kamera oder besser mit einem Computer.
  • Page 8: Einsetzen Der Micro Sd-Karte

    Kamera zum Energiesparen automatisch ausgeschaltet. Sie wird durch das Erkennen einer Bewegung wieder eingeschaltet. Auch bei niedrigem Batteriestand wird die Kamera automatisch ausgeschaltet. Ersetzen Sie die Batterien rechtzeitig. 3.2 Einsetzen der micro SD-Karte Stecken Sie die micro SD-Karte mit der beschrifteten Seite nach unten in den Kartensteckplatz.
  • Page 9: Manuelle Aufnahme

    benutzerspezifisch angepasst werden. Die Anzeige erfolgt entweder auf dem Kameradisplay. Die detaillierten Funktionen werden im Kapitel „Bedienung für Fortgeschrittene“ beschrieben. 3.4.2 Manuelle Aufnahme Drücken Sie für eine manuelle Aufnahme von Bildern oder Videoaufzeichnung die Taste SHOOT. 3.4.3 Bilder oder Videos anzeigen Es gibt zwei Wege Bilder oder Videos anzuzeigen: 1) LCD-Bildschirm der Kamera 2) Nehmen Sie die Speicherkarte heraus und öffnen Sie sie am Computer...
  • Page 10: Fotoeinstellungen

    4.1.1 Fotoeinstellungen 4.1.2 Videoeinstellungen...
  • Page 11: Systemeinstellungen

    4.1.3 Systemeinstellungen...
  • Page 12: Standardeinstellungen

    4.1.4 Standardeinstellungen Standardein- Einstellung stellungen Punkte Modus Kamera Kamera, Video, Kamera und Video, Zeitraffer Auflösung 12 M 12 M, 8 M, 5 M (Kamera) Verzögerung 1 Sekunde 1-30 Sekunden, 1-30 Minuten Serienbilder Einzelbild Einzelbild, 3, 6, 9 Bilder Auto, 100, 200, 400 Auflösung 1080P 1080P, 720P, WVGA, QVGA...
  • Page 13: Bildgröße Einstellen

    c) Wählen Sie mit DOWN die Option Format. d) Wählen Sie mit RIGHT die Option SD Card. e) Wählen Sie mit OK die Option ENTER, um das Untermenü aufzurufen. f) Wählen Sie mit DOWN die Option OK. OK wird hervorgehoben. g) Starten Sie mit OK das Formatieren der micro SD-Karte.
  • Page 14: Serienbilder Einstellen

    DOWN die Werte. e) Speichern Sie mit OK die aktuelle Einstellung. Kehren Sie anschließend mit MENU zur zu Infoanzeige zurück. f) Brechen Sie das Einstellungsmenü mit MENU ab und kehren Sie zur Infoanzeige zurück. 4.1.11 Serienbilder einstellen Mit diesem Parameter wird im Kameramodus für jedes Auslösen die Anzahl der aufzunehmenden Bilder eingestellt.
  • Page 15: Verzögerung Einstellen

    c) Zeigen Sie mit RIGHT das VOICE-Einstellungsmenü an. 4.1.15 Verzögerung einstellen diesem Parameter wird eingestellt, lange (Passiver Infrarot-Bewegungssensor) nach jedem Auslösen im LIVE-Modus deaktiviert ist. Während dieser Zeit reagiert der PIR des Geräts nicht auf Bewegungen von Personen (oder Tieren). Das kleinste Intervall beträgt 1 Sekunde. Das heißt, der PIR ständig in Betrieb und die Aufnahme erfolgt fast ununterbrochen.
  • Page 16: Wiedergabe

    MENU zur zu Infoanzeige zurück. e) Beim nächsten Einschalten der Kamera werden Sie auf dem LCD-Bildschirm zur Eingabe des Passworts aufgefordert. f) Brechen Sie die Einstellung mit MENU ab und kehren Sie zum vorherigen Menü zurück. 4.2 Wiedergabe Im Wiedergabemodus können Bilder oder Videos angezeigt oder gelöscht werden. 4.2.1 Bilder oder Videos anzeigen a) Schalten Sie die Kamera in den TEST-Modus und rufen Sie die Infoanzeige auf.
  • Page 17: Dateinummerierung

    100MEDIA 4.4 Dateinummerierung Bilder Videos werden vorbenannten Ordner getrennt gespeichert. Die Nummerierung für jedes neue Bild oder Video erfolgt durch Inkrementieren der letzten Nummer um 1. Der gespeicherte Dateiname lautet z. B. PTDC0001.JPG oder PTDC.0001.AVI. Dateiendung können Sie unterscheiden, ob es sich bei der Datei um ein Bild (Endung .jpg) oder ein Video (Endung .avi) handelt.
  • Page 18 Anhang: Technische Daten Bildsensor 5 Megapixel Farb-CMOS (12 MP interpoliert) Speichermedium Micro SD-Karte (bis zu 32 GB) Objektiv F=3,1; FOV = 60 Abmessungen 145 mm x 80 mm x 55 mm IR-Filter Vollautomatischer IR-Filter 2,0’’ Farb-TFT LCD TFT-Display PIR-Sensor: Auslöseempfindlichkeit Hoch/Normal/Niedrig PIR-Sensor: Erkennungswinkel 60°...
  • Page 19 Scouting Cam BLACK300 Instruction Manual BRAUN PHOTO TECHNIK GmbH Merkurstrasse 8 72184 Eutingen www.braun-phototechnik.de...
  • Page 20 Content 1. Caution ....................... 3 2. Instructions ......................4 2.1 Camera Body Interface ................. 4 2.2 Camera components and features ..............4 2.3 Remote Control ..................... 5 2.3.1 Navigating ....................5 2.3.2 Laser Pointer ..................5 2.4 Shooting Information Display ................ 6 2.5 Supported Format ..................
  • Page 21: Caution

     The Braun Photo Technik GmbH assumes no liability for violations against the Federal Data Protection Act and other legal regulations! ...
  • Page 22: Instructions

    2. Instructions Thank you for purchasing BRAUN Scouting Cam BLACK300. This camera is a surveillance camera working automatically. It can be triggered at once by any movement of human (or animals) in a certain region of interested (ROI) monitored by...
  • Page 23: Remote Control

    6) Lens 7) 2 inch color LCD Display 8) Sound recorder 9) Lock 10) Power switch (ON, TEST, OFF) 11) Battery Depot 2.3 Remote Control The remote control is an input device of the camera and is primarily used for customer settings and password input.
  • Page 24: Shooting Information Display

    2.4 Shooting Information Display When the camera is turned on (the power switch is slid to TEST position), the shooting information will be displayed in the monitor. 2.5 Supported Format Item Format Photo Video File Format FAT32 You don’t need to concern about the file system format of the camera unless you have problems with reading the micro SD-card by your other equipment.
  • Page 25: Insert The Micro Sd-Card

    When in Test Mode, camera will be automatically shut down to save power if without any operation within 3 minutes; it could be waked up by any movement detection. When in low-battery state, camera will be also automatically shut down. Please change the batteries in time.
  • Page 26: Manual Capturing

    3.4.2 Manual Capturing You can press SHOOT to manually capture photos or recording video. 3.4.3 View Images or Videos There are two ways to view the captured images or videos: 1) L CD screen on camera 2) Take out the memory card and open it on the computer Press OK to view images, the latest image will be shown in the LCD screen on camera.
  • Page 27: Photo Setting

    4.1.1 Photo Setting 4.1.2 Video Setting...
  • Page 28: System Setting

    4.1.3 System Setting...
  • Page 29: Default

    4.1.4 Default Setting Default Items Camera, Video, Camera&Video, Mode Camera Timelapse Interval Resolution 12M, 8M, 5M (Camera) Delay 1 Seconds 1-30 Seconds, 1-30 Minute Multi Single Single, 3, 6, 9 Pictures Auto,100, 200, 400 Resolution 1080P 1080P, 720P, WVGA, QVGA (Video) Video Length 10s, 30s, 60s, 90s...
  • Page 30: Set Photo Size

    c) Press DOWN to select Format. d) Press RIGHT to select SD Card. e) Press OK to choose Enter to enter into submenu. f) Press down to select OK. OK will be highlighted. g) Press OK to start formatting the micro SD-card. During formatting, the display screen will show a message “Please Wait”.
  • Page 31: Set Multi

    4.1.11 Set Multi This parameter affects the number of pictures taken for each triggering in the camera mode. It has four values: “1 Photo”, “3 Photos” “6 Photos” and “9 photos”. Its default value is “1 Photo”. The following shows how to set photo burst to 3 Photos, provided that the previous option is 1 Photo: a) Press MENU to display the setting menu.
  • Page 32: Set Timer

    that previous option is 5 seconds. a) Press MENU to display the setting menu. b) Press DOWN to select Interval. c) Press RIGHT to enter in to the interval setting. d) Press DOWN to select 1 minute. e) Press OK to save the current setting, then press MENU to return to info display.
  • Page 33: Delete Photo Or Video

    c) Press Left to start playing the video when viewing d) Press Left again to stop playing the video. e) Press UP to view the previous picture (or video) and DOWN for the next. f) Press OK to return to info display. When viewing images, the total number of all images in the micro SD-card and the index of the displaying image will be shown respectively.
  • Page 34 4. Power on the camera(Test Mode). 5. The camera will read it and update itself automatically. When updating the camera, its screen is black. 6. The screen will light on after being finished 7. Plug out the micro SD card, then insert it into pc, delete the FWF900.bin in the micro SD card.(If you don't do this, the camera will enter update mode when power on again).
  • Page 35 Scouting Cam BLACK300 Gebruiksaanwijzing BRAUN PHOTO TECHNIK GmbH Merkurstrasse 8 72184 Eutingen www.braun-phototechnik.de...
  • Page 36 Inhoud 1. Opgelet ....................... 3 2. Instructies ......................4 2.1 Camera Body Interface ................. 4 2.2 Camera componenten en hun werking............4 Qfstandsbediening ..................5 2.3.1 Navigatie ....................5 2.3.2 Laser Pointer ..................5 Display informatie ..................6 2.5 ondersteunde formaten ................6 3.
  • Page 37: Opgelet

    Persoons herkenning, copyright, en rechten alvorens u de camera gebruikt.  Braun Photo Technik GmbH kan NOOIT aansprakelijk gesteld worden bij overtreding van de regels vastgelegd door de overheid.  Privacy van personen moet ten allen tijde gerespecteerd worden. Plaats de camera steeds zo dat deze regels gerespecteerd worden.
  • Page 38: Instructies

    Bij gebruik in publieke omgeving dient dit duidelijk aangekondigt te worden. 2. Instructies Hartelijk dank voor u aankoop van de BRAUN Scouting Cam BLACK300. Deze camera is een observerings camera die automatisch werkt door triggering wanneer een persoon of dier binnen een bepaalde straal door de zeergevoelige Passieve Infra rood (PIR) sensoren gedetecteerd worden.
  • Page 39: Laser Pointer

    Infrarood LED Flash Lens 2 inch kleuren LCD Display microfoon slot Power switch (ON, TEST, OFF) Batterij compartiment 2.3 Afstandsbediening Deze afstandsbediening wordt hoofdzakelijk gebruikt voor het maken van instellingen. Maximum gebruiksafstand ligt op 9 meter. 2.3.1 Navigating Press UP or DOWN to select or highlight the menu item, while press LEFT or RIGHT to select the option of each item and press OK to make selection.
  • Page 40: Display Informatie

    2.4 Display Informatie In TEST modus zal het scherm oplichten en de volgende informatie weergeven. 2.5 Ondersteunde formaten Item Formaat Foto Video File Format FAT32 Het wegschrijven van bestanden in een bepaald formaat gebeurt automatisch, indien u toch problemen zou ondervinden gelieve dan de kaart te formateren. 3.
  • Page 41: Aanzetten In De On Modus

    vervang dan de batterijen door nieuwe. 3.2 Insert the micro SD-card Plaats de micro SD kaart met de bedrukte zijde naar onder in het micro SD kaart slot. 3.3 Aanzetten in de ON modus Alvorens het toestel in te schakelen gelieve aandachtig onderstaande te lezen. 1) Voorkom dat hittegevoelige onderwerpen, zoals bomen in direct zonlicht, in het Infra rood gebied staan, deze kunnen valse Triggers veroorzaken.
  • Page 42: Toestellen Uitschakelen

    CD scherm van de camera Op het L Haal de geheugenkaart eruit en open deze op de computer Druk op OK om afbeeldingen te bekijken, de laatste afbeelding wordt weergegeven op het LCD-scherm van de camera. Druk op OMHOOG om de vorige afbeelding te bekijken en druk op OMLAAG voor de volgende.
  • Page 43: Foto Instellingen

    4.1.1 Foto instellingen 4.1.2 Video instellingen...
  • Page 44: Systeem Instellingen

    4.1.3 Systeem instellingen...
  • Page 45: Default

    4.1.4 Default Setting Default Items Mode Camera Camera, Video, Camera&Video, Timelapse Resolution 12M, 8M, 5M (Camera) Delay 1 Seconds 1-30 Seconden, 1-30 Minuten Single, 3, 6, 9 foto’s Multi Single Auto, 100, 200, 400 Resolution 1080P, 720P, WVGA, QVGA 1080P (Video) Video Length 10s, 30s, 60s, 90s...
  • Page 46: Foto Formaat Instellen

    c) Druk DOWN om Format te selecteren d) Druk RIGHT om SD kaart te selecteren. e) Druk OK om Enter te selecteren en het submenu. f) Druk down om OK te selecteren. OK zal oplichten. g) Druk OK om het formatteren van de micro SD kaart te starten tijdens het formatteren zal op het display “Please Wait”...
  • Page 47: Multi Functie

    d) Druk OK om u selectie op te slaan, druk daarna op menu om terug te keren naar het info display. e) Druk MENU om een keuze ongedaan te maken en terug te keren naar info display. 4.1.11 Multi functie Met deze instelling kiest u of u 1 / 3 / 6 of 9 foto’s wenst bij een opname.
  • Page 48: Vertraging Instellen

    4.1.15 Vertraging instellen Via deze instelling stelt u de vertragng in waarbij de Infra rood sensor (PIR) opnieuw zal reageren na het maken van een opname. Gedurende deze tijd zal de (PIR) niiet reageren op beweging van dieren en/of personen.. de minimum waarde is 1 seconde, wat betekent dat de camera continue beelden zal maken zolang er beweging is.
  • Page 49: Weergave

    4.2 Weergave In de weergave modus kan u foto’s of videobeelden bekijken en verwijderen. 4.2.1 Foto of Video weergeven a) Zet de schakelaar op de TEST positie. b) Druk OK om weergave van het laatste beeld of video te selecteren en weer te geven op het LCD scherm.
  • Page 50 4.5 Firmware Upgrade De Camera is uitgerust met een automatische updatefunctie. Een upgrade is enkel nodig wanneer er een verbeterde versie van de Firmware beschikbaar is. Volg onderstaande stappen Unzip de upgrade file. Copier file FWF8012.bin naar u micro SD kaart. Plaats de micro SD kaart in de camera.
  • Page 51 Stand-by tid 6 maanden Interface micro USB; micro SD kaart houder; 9V DC External Bevestigings methode Riem, statief werkingstemperatuur -30 ~+70°C Power Supply 8 × AA batteries Water proof IP65 Security authentication FCC, CE, RoHS Inbegrepen: Digitale Camera, Afstandsbediening, USB kabel, CD handleiding...
  • Page 52 Scouting Cam BLACK300 Manual de instrucciones BRAUN PHOTO TECHNIK GmbH Merkurstrasse 8 72184 Eutingen www.braun-phototechnik.de...
  • Page 53 Índice Precaución ....................... 3 Instrucciones ....................4 Interfaces de conexión de la cámara ............4 Componentes y funciones de la cámara ............ 5 Mando a distancia ..................5 2.3.1 Navegación ..................6 2.3.2 Puntero láser ..................6 Pantalla de Información de disparo ............6 Formatos soportados .................
  • Page 54: Precaución

    Actualización del Firmware ..............17 Apéndice: Especificaciones técnicas ..............18 1. Precaución 1) No deje caer, agite ni golpee la cámara. 2) La tensión de funcionamiento de la cámara es 9,0 V. La cámara se entrega con ocho pilas AA. 3) Saque las pilas de la cámara si no la va a utilizar durante un tiempo.
  • Page 55: Instrucciones

    2. Instrucciones Le agradecemos la compra de la Cámara de exploración BLACK300 de BRAUN. Esta es una cámara de vigilancia que funciona automáticamente. Puede ser activada inmediatamente por cualquier movimiento de personas (o animales) en una cierta Región de Interés (ROI, siglas en inglés) monitorizada por un sensor de movimiento...
  • Page 56: Componentes Y Funciones De La Cámara

    2.2 Componentes y funciones de la cámara 1) Tapa inferior 2) Ranura tarjeta micro SD: Debe de introducir una tarjeta de memoria para guardar fotos y vídeos. 3) Conexión micro USB (USB 2.0): Para conectar la cámara a un PC y descargar las fotos y vídeos.
  • Page 57: Navegación

    2.3.1 Navegación Pulse UP y DOWN para seleccionar o resaltar un elemento del menú, pulse LEFT y RIGHT para seleccionar la opción de cada elemento y pulse OK para hacer la selección. 2.3.2 Puntero láser Pulse la tecla “ ” para el puntero láser. 2.4 Pantalla de Información de disparo Cuando la cámara esté...
  • Page 58: Formatos Soportados

    2.5 Formatos soportados Elemento Formato Foto Vídeo Formato de archivo FAT32 No necesita preocuparse acerca del formato del sistema de archivos de su cámara a menos que tenga problemas con la lectura de su tarjeta micro SD cuando la use en otro equipo.
  • Page 59: Introducir La Tarjeta Micro Sd

    ahorrar energía si no se efectúa ninguna operación en 3 minutos; debería activarse con la detección de cualquier movimiento. Cuando entre en estado de poca carga de batería, la cámara se apagará automáticamente. Por favor, cambie las pilas a tiempo. 3.2 Introducir la tarjeta micro SD Inserte la tarjeta micro SD con la etiqueta hacia abajo en la ranura de la tarjeta.
  • Page 60: Captura Manual

    controlar para ajustar manualmente los distintos parámetros bien en la pantalla LCD. Las operaciones detalladas se describirán en el capítulo “Operaciones avanzadas”. 3.4.2 Captura manual Puede pulsar SHOOT para hacer fotos o grabar vídeo manualmente. 3.4.3 Ver imágenes o vídeos Hay dos modos de ver las fotos o los vídeos capturados: LCD de la cámara En la pantalla...
  • Page 61: Ajustes Foto

    4.1.1 Ajustes Foto 4.1.2 Ajustes de Vídeo...
  • Page 62: Configuración Del Sistema

    4.1.3 Configuración del sistema...
  • Page 63: Ajuste

    4.1.4 Ajuste Predeterminado Ajuste Elementos Modo Cámara Cámara, Vídeo, Cámara y Vídeo, Timelapse Resolución 12 M, 8 M, 5 M 12 M (Cámara) Retardo 1 segundo 1-30 Segundos, 1-30 Minutos Multi Simple Simple, 3, 6, 9 imágenes Auto, 100, 200, 400 Resolución 1080P, 720P, WVGA, QVGA 1080P...
  • Page 64: Establecer El Tamaño De La Foto

    a) Pulse MENU para ver el menú de configuración. b) Pulse RIGHT para seleccionar System setting. c) Pulse DOWN para seleccionar Format. d) Pulse RIGHT para seleccionar SD Card. e) Pulse OK para elegir ENTER y entrar en el submenú. f) Pulse DOWN para seleccionar OK.
  • Page 65: Establecer Multi

    pantalla de información. f) Pulse MENU para anular el ajuste y regresar a la pantalla de información. 4.1.11 Establecer Multi Este parámetro afecta al número de fotos que se toman cada vez que se activa en el modo cámara. Tiene cuatro valores: “1 Foto”, “3 Fotos” “6 Fotos” y “9 Fotos”. Su valor predeterminado es “1 Foto”.
  • Page 66: Ajustar El Temporizador

    funciona casi todo el tiempo y estará capturando fotos o vídeos casi continuamente. El intervalo máximo es 30 minutos, esto quiere decir que el PIR estará desactivado 30 minutos después de cada activación de la cámara. El valor predeterminado es 5 segundos.
  • Page 67: Reproducción

    4.2 Reproducción En el modo reproducción, puede ver o eliminar fotos o vídeos. 4.2.1 Ver fotos o vídeos a) Cambie a modo Prueba (TEST) y entre en la pantalla de información. b) Pulse OK para ver la última foto (o vídeo) en la pantalla LCD de la cámara, c) Pulse LEFT para iniciar la reproducción del vídeo d) Vuelva a pulsar LEFT para detener la reproducción del vídeo.
  • Page 68: Numeración De Archivos

    4.4 Numeración de archivos Las imágenes y los vídeos se guardan por separado en una carpeta con nombre predeterminado (100MEDIA). La numeración de archivos es secuencial añadiendo uno al último número para cada imagen o vídeo. El nombre al guardarlo es como PTDC0001.JPG o P T D C 0 0 0 1 .AVI.
  • Page 69 Apéndice: Especificaciones técnicas Sensor de imagen CMOS a color de 5 Megapíxeles (12 MP interpolado) Memoria Tarjeta micro SD (hasta 32GB) Objetivo F=3,1; FOV=60 Tamaño 145 mm x 80 mm x 55 mm Filtro IR Filtro IR completamente automático LCD TFT a color de 2,0” Pantalla TFT Sensor PIR: Sensibilidad de Alta/Normal/Baja...
  • Page 70 Scouting Cam BLACK300 Manuale di istruzioni BRAUN PHOTO TECHNIK GmbH Merkurstrasse 8 72184 Eutingen www.braun-phototechnik.de...
  • Page 71 Contenuto 1. Attenzione ......................3 2. Istruzioni ......................4 2.1 Interfaccia del corpo della telecamera ............4 2.2 Componenti e funzioni della telecamera ............5 2.3 Telecomando ....................5 2.3.1 Navigazione ................... 6 2.3.2 Puntatore laser ..................6 2.4 Informazioni di ripresa ................... 6 2.5 Formati supportati ..................
  • Page 72: Attenzione

    4.5 Aggiornamento del firmware ............... 17 Appendice: Specifiche tecniche ................18 1. Attenzione 1) Non fate cadere, urtate né scuotete la telecamera. 2) La tensione di funzionamento della telecamera è 9,0 V. La telecamera è alimentata da otto batterie AA. 3) Togliete le batterie dalla telecamera se non la utilizzate per periodi di tempo prolungati.
  • Page 73: Istruzioni

     Braun Photo Technik GmbH non si assume alcuna responsabilità per la violazione della Legge federale per la protezione dei dati o di altri regolamenti! ...
  • Page 74: Componenti E Funzioni Della Telecamera

    2.2 Componenti e funzioni della telecamera 1) Coperchio inferiore 2) Slot per schede micro SD: La scheda di memoria va inserita per registrare foto o video. 3) Connessione micro USB (USB 2.0): Per collegare la telecamera a un computer e scaricare foto e video. PIR (Sensore passivo a infrarossi) Flash LED a infrarossi Obiettivo...
  • Page 75: Navigazione

    2.3.1 Navigazione Premete UP o DOWN per selezionare o evidenziare le voci del menu, premete LEFT o RIGHT per selezionare l’opzione relativa a ogni voce e premete OK per scegliere. 2.3.2 Puntatore laser Premete il simbolo per attivare il puntatore laser. 2.4 Informazioni di ripresa Quando la telecamera viene accesa (interruttore di alimentazione sulla posizione TEST), le informazioni di ripresa compariranno sul monitor.
  • Page 76: Formati Supportati

    2.5 Formati supportati Voce Formato Foto Video Formato file FAT32 Non dovete preoccuparvi del formato del file system della telecamera, a meno che non abbiate problemi di lettura della scheda micro SD da parte di altri dispositivi. Se questo accade, prima formattate la scheda micro SD nella telecamera o in un computer, poi reinseritela nella telecamera e provate.
  • Page 77: Inserire La Scheda Micro Sd

    La telecamera si DISATTIVERÀ automaticamente anche quando le batterie sono scariche. Sostituite le batterie tempestivamente. 3.2 Inserire la scheda micro SD Inserire la scheda micro SD con l'etichetta rivolta verso il basso nello slot della scheda. Notate che la scheda micro SD può essere inserita solo in una direzione. 3.3 Accensione e attivazione Prima di accendere la telecamera, fate attenzione ai seguenti punti: 1) Evitate variazioni di temperatura e di movimento che potrebbero essere...
  • Page 78: Cattura Manuale

    3.4.2 Cattura manuale Potete premere SHOOT per scattare foto o registrare video. 3.4.3 Vedi immagini o video Ci sono due modi per vedere le immagini o i video registrati: Schermo LCD della telecamera Estrarre la scheda di memoria e aprirla sul computer Premere OK per visualizzare le immagini, l'ultima immagine verrà...
  • Page 79: Impostazioni Foto

    4.1.1 Impostazioni foto 4.1.2 Impostazioni video...
  • Page 80: Impostazioni Di Sistema

    4.1.3 Impostazioni di sistema...
  • Page 81: Predefinite

    4.1.4 Predefinite Impostazione Predefinite Opzioni Telecamera, Video, Telecamera e Video, Modalità Telecamera Timelapse Risoluzione 12 MP, 8 MP, 5 MP 12 M (Telecamera) Ritardo 1 secondo 1-30 secondi, 1-30 minuti Multi Una, 3, 6, 9 immagini Auto, 100, 200, 400 Risoluzione 1080P 1080P, 720P, WVGA, QVGA...
  • Page 82: Impostazione Delle Dimensioni Delle Foto

    importanti. a) Premete MENU per visualizzare il menu delle impostazioni. b) Premete RIGHT per selezionare Impostazioni di sistema. c) Premete DOWN per selezionare Format. d) Premete RIGHT per selezionare Scheda SD. e) Premete OK scegliere Enter e accedere al sottomenu. f) Premete DOWN per selezionare OK.
  • Page 83: Impostazione Multi

    b) Premete right per entrare in “system” c) Premete DOWN per selezionare Date/Time. d) Premete Right per mostrare l’Interfaccia data/ora. Premete UP e DOWN per modificare i valori. e) Premete OK per salvare l’impostazione corrente, poi premete MENU per tornare alla visualizzazione delle informazioni. f) Premete MENU per annullare le impostazioni e tornate alla visualizzazione delle informazioni.
  • Page 84: Impostazione Ritardo

    c) Premete RIGHT per visualizzare l’Interfaccia di impostazione VOICE. 4.1.15 Impostazione ritardo Questo parametro stabilisce per quanto tempo verrà disattivato il PIR (sensore passivo a infrarossi per la rilevazione del movimento) dopo ogni attivazione in modalità ON. Durante questo periodo, il PIR del dispositivo non reagirà al movimento di persone (o animali).
  • Page 85: Riproduzione

    d) Premete OK per salvare l’impostazione corrente, poi premete MENU per tornare alla visualizzazione delle informazioni. e) Lo schermo LCD richiederà di inserire una password alla successiva accensione della telecamera. f) Premete MENU per annullare l’impostazione e tornare al menu precedente. 4.2 Riproduzione In modalità...
  • Page 86: Numerazione Dei File

    Premete per attivare la luce laser in modalità TEST e utilizzare il regolatore di inclinazione sul retro della telecamera per modificare l’angolo della direzione di cattura. ATTENZIONE: Il laser può danneggiare la vista se puntato contro una persona! 4.4 Numerazione dei file Le immagini e i video sono salvati separatamente nella cartella (100MEDIA).
  • Page 87 Appendice: Specifiche tecniche Sensore delle immagini CMOS a colori, 5 Megapixel (12MP interpolati) Memoria Micro Scheda SD (fino a 32GB) Obiettivo F = 3,1; FOV = 60 Dimensioni 145 mm x 80 mm x 55 mm Filtro IR Filtro a infrarossi completamente automatico LCD TFT da 2,0’’...
  • Page 88 Scouting Cam BLACK300 Manuel d'instruction BRAUN PHOTO TECHNIK GmbH Merkurstrasse 8 72184 Eutingen www.braun-phototechnik.de...
  • Page 89 Table des matières 1. Précaution ......................3 2. Instructions ......................4 2.1 Interface de connexion de la caméra ............... 4 2.2 Composants et caractéristiques de la caméra ..........5 2.3 Télécommande ....................5 2.3.1 Navigation ....................6 2.3.2 Pointeur laser ................... 6 2.4 Description de l'afficheur .................
  • Page 90: Précaution

    4.5 Mise à niveau du micrologiciel ............... 17 Annexe : Spécifications techniques ..............18 1. Précaution 1) Ne faites pas tomber, ne frappez pas ou ne secouez pas la caméra. 2) La tension de fonctionnement de la caméra est de 9,0 V. La caméra est alimentée par huit piles de type AA.
  • Page 91: Instructions

     Braun Photo Technik GmbH ne peut être tenu responsable pour des violations de la loi fédérale sur la protection des données et d'autres lois ! ...
  • Page 92: Composants Et Caractéristiques De La Caméra

    2.2 Composants et caractéristiques de la caméra 1) Capot inférieur 2) Logement de carte mémoire micro SD : Insérez ici la carte mémoire d'enregistrement des photos et vidéos. 3) Connexion micro USB (USB 2.0) : Pour la connexion de la caméra à un ordinateur afin de télécharger les photos et vidéos.
  • Page 93: Navigation

    2.3.1 Navigation Appuyez sur UP ou DOWN pour sélectionner ou mettre en surbrillance un élément du menu, appuyez sur LEFT ou RIGHT pour sélectionner l'option de chaque élément et appuyez sur OK pour valider la sélection. 2.3.2 Pointeur laser Appuyez sur étoile pour activer le pointeur laser.
  • Page 94: Format Pris En Charge

    2.5 Format pris en charge Type Format Photo Vidéo Format de fichier FAT32 Vous ne devez pas vous préoccuper du format du système de fichier de la caméra à moins de rencontrer des problèmes lors de la lecture de la carte mémoire micro SD sur vos autres équipements.
  • Page 95: Insertion De La Carte Mémoire Micro Sd

    d'incendie ou d'explosion sont possibles. En mode test, la caméra prévoit une fonction d'économie d'énergie et s'éteindra automatiquement après 3 minutes d'inactivité; elle revient en fonctionnement normale à la suite de la détection d'un mouvement. Si le niveau des piles est faible, la caméra s'éteindra aussi automatiquement. Veuillez remplacer les piles à...
  • Page 96: Réglages Personnels

    3.4.1 Réglages personnels Appuyez sur la touche MENU pour accéder au menu des réglages. Vous pouvez prendre le contrôle de la caméra pour personnaliser manuellement ses réglages qui seront affichés sur la caméra. Pour le détail de ces opérations, veuillez vous reporter au chapitre «Fonctions avancées».
  • Page 97: Réglage Photo

    4.1.1 Réglage photo 4.1.2 Réglage vidéo...
  • Page 98: Réglage De L'appareil

    4.1.3 Réglage de l'appareil...
  • Page 99: Réglages Par Défaut

    4.1.4 Réglages par défaut Menu Réglages par défaut Options Caméra, Vidéo, Caméra et Vidéo, Caméra Mode Timelapse Résolution 12 mégapixels 12, 8, 5 mégapixels (Caméra) Délai 1 secondes de 1 à 30 secondes, de 1 à 30 minutes Multiple Simple Simple, 3, 6, 9 images Auto, 100, 200, 400 Résolution...
  • Page 100: Définir La Résolution Des Photos

    importantes. a) Appuyez sur MENU pour afficher le menu des réglages. b) Appuyez sur RIGHT pour sélectionner «System setting». c) Appuyez sur DOWN pour sélectionner «Format». d) Appuyez sur RIGHT pour sélectionner «SD Card». e) Appuyez sur OK pour sélectionner «Enter» et accéder au sous-menu. f) Appuyez sur DOWN pour sélectionner «OK».
  • Page 101: Définir Le Mode Rafale (Multi)

    c) Appuyez sur DOWN pour sélectionner «Date/Time». d) Appuyez sur RIGHT pour afficher l'interface de la date et des heures. Appuyez sur UP et DOWN pour modifier les valeurs. e) Appuyez sur OK pour mémoriser le réglage actuel puis appuyez sur MENU pour revenir à...
  • Page 102: Définir Le Délai

    4.1.15 Définir le délai Ce réglage précise la durée d'interruption de la détection IPR (détecteur de mouvement infrarouge passif) après chaque déclenchement en mode ON. Pendant cette durée, le détecteur IPR de la caméra ne réagira pas au mouvement des personnes (ou des animaux).
  • Page 103: Lecture

    d) Appuyez sur OK pour mémoriser le réglage actuel puis appuyez sur MENU pour revenir à l'affichage des informations. e) L'écran LCD vous invitera à saisir le mot de passe à la prochaine mise sous tension de la caméra. f) Appuyez sur MENU pour annuler le réglage et revenir au menu précédent. 4.2 Lecture En mode lecture, vous pouvez visualiser ou effacer les images ou les séquences vidéo.
  • Page 104: Numérotation Des Fichiers

    Appuyez sur pour allumer le faisceau laser en mode TEST et utilisez la commande de réglage de l'inclinaison sur l'arrière de la caméra pour régler l'angle de prise de vue. AVERTISSEMENT: Un faisceau laser est dangereux pour les yeux, évitez de le diriger vers d'autre personne! 4.4 Numérotation des fichiers Les images et les séquences vidéo sont enregistrées dans un dossier à...
  • Page 105 Annexe : Spécifications techniques Capteur d'image Type CMOS, couleur, 5 Mégapixels (12MP interpolés) Stockage Carte mémoire micro SD (32 Go max.) Objectif F=3,1 ; FOV=60 Dimensions 145 mm x 80 mm x 55 mm Filtre infrarouge Filtre infrarouge entièrement automatique Afficheur à...

This manual is also suitable for:

Black300

Table of Contents
