Emos E03070 Quick Start Manual

2693000180_31-E03070 / 1 210x297mm

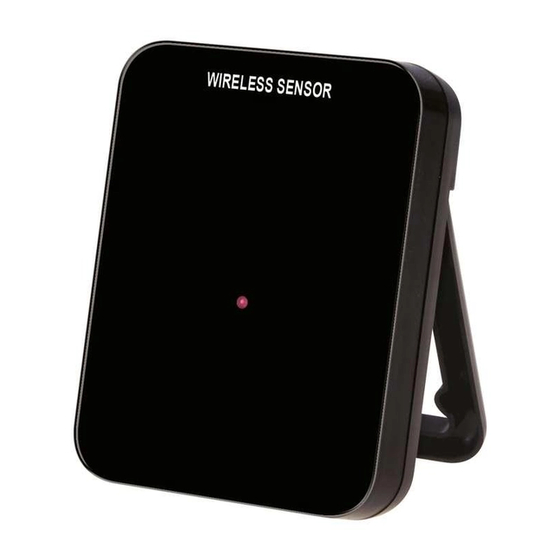

Wireles sensor E03070
GB
The wireless sensor E03070 is designed as a replacement sensor for the wireless weather station E3070.
A – Hole for wall mounting B – Channel switch – 1, 2, 3
Technical specifications
• Temperature range: -30 °C to +60 °C (resolution 0.1 °C)
Measurement accuracy: ±1 °C (0 to 40 °C), ±2 °C ( -20 °C to 0 °C , 40 °C – 60 °C), ±3 °C (-30 °C to -20 °C)
• Data transfer: approximately every 60 seconds
• Transmission: 433 MHz frequency
• Range: up to 30 m in free space without interference (can drop to 1/5 inside buildings)
• Weather resistant enclosure
• Power: 2× 1.5 V AAA
• Dimensions: 19 × 44 × 100 mm
Use:
1. Shortly press the CH button on the weather station to select the desired sensor channel 1, 2 or 3. Then press
and hold the CH button, the icon will start flashing.
2. On the back side of the sensor, remove the battery compartment cover and insert batteries (2× 1.5 V AA).
3. Set the desired channel number for the sensor (1, 2, 3) using the switch on the side. Data from the sensor
will be loaded within 3 minutes.
4. If the sensor signal is not identified, remove the batteries from the weather station and from the sensor and
repeat the process.
Do not dispose with domestic waste. Use special collection points for sorted waste. Contact local
authorities for information about collection points. If the electronic devices would be disposed in
landfill, dangerous substances may reach groundwater and subsequently food chain, where it could
affect human health.
Emos spol.s r.o. declares that E03070 complies with the basic requirements and other relevant provi-
sions of the Directive 1999/5/EC. The device is suitable for free operation in the EU. The Declaration of Conformity
can be found at http://www.emos.eu/download.
Bezdrátové čidlo E03070
CZ
Bezdrátové čidlo E03070 je určeno jako náhradní čidlo pro bezdrátovou meteostanici E3070.
A – Otvor pro zavěšení na zeď B – Přepínač kanálů 1, 2, 3
Technické parametry
• Teplotní rozsah: -30 °C až +60 °C (rozlišení 0,1 °C)
Přesnost měření: ±1 °C (0 až 40 °C), ±2 °C ( -20 °C až 0 °C, 40 °C – 60 °C), ±3 °C (-30 °C až -20 °C)
• Odesílání dat: přibližně každých 60 sekund
• Vysílání: na frekvenci 433 MHz
• Dosah: až 30 m ve volném prostoru a bez rušení (v zastavěném prostoru může klesnout na 1/5)
• Kryt odolný povětrnostním vlivům
• Napájení: 2× 1,5 V AAA
• Rozměry: 19 × 44 × 100 mm
Použití:
1. Krátkým stiskem tlačítka CH na meteostanici zvolte požadovaný kanál čidla 1, 2 nebo 3.
Poté dlouze stiskněte tlačítko CH, ikona začne blikat.
2. Na zadní straně čidla oddělejte kryt bateriového prostoru a vložte baterie (2× 1,5 V AA).
3. Nastavte požadované číslo kanálu čidla 1, 2, 3 posunutím bočního přepínače.
Do 3 minut dojde k načtení údajů z čidla.
4. Nedojde-li k vyhledání signálu čidla, vyjměte baterie z meteostanice a čidla a opakujte postup.
Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného
odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické
spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody
a dostat se do potravního řetězce a poškozovat vaše zdraví.
Emos spol.s r.o. prohlašuje, že E03070 je ve shodě se základními požadavky a dalšími příslušnými
ustanoveními směrnice 1999/5/ES. Zařízení lze volně provozovat v EU. Prohlášení o shodě lze najít na webových
stránkách http://www.emos.eu/download.
Zařízení lze provozovat na základě všeobecného oprávnění č. VO-R/10/11.2016-13.
Bezdrôtové čidlo E03070
SK
Bezdrôtové čidlo E03070 je určené ako náhradné čidlo pre bezdrôtovú meteostanicu E3070.
A
A – Otvor pre zavesenie na stenu B – Prepínač kanálov 1, 2, 3
Technické parametre
B
• Teplotný rozsah: -30 °C až +60 °C (rozlíšenie 0,1 °C)
Presnosť merania: ±1 °C (0 až 40 °C), ±2 °C ( -20 °C až 0 °C , 40 °C až 60 °C), ±3 °C (-30 °C až -20 °C)
• Odosielanie dát: približne každých 60 sekúnd
• Vysielanie: na frekvencii 433 MHz
• Dosah: až 30 m vo voľnom priestore a bez rušenia (v zastavanom priestore môže klesnúť na 1/5)
• Kryt odolný poveternostným vplyvom
• Napájanie: 2× 1,5 V AAA
• Rozmery: 19 × 44 × 100 mm
Použitie:
1. Krátkym stlačením tlačidla CH na meteostanici zvoľte požadovaný kanál čidla 1, 2 alebo 3. Potom dlhšie
stlačte tlačidlo CH, ikona začne blikať.
2. Na zadnej strane čidla odmontujte kryt batériového priestoru a vložte batérie (2× 1,5 V AA).
3. Nastavte požadované číslo kanálu čidla 1, 2, 3 posunutím bočného prepínača. Do 3 minút dôjde k načítaniu
údajov z čidla.
4. Ak nedôjde k vyhľadaniu signálu čidla, vyberte batérie z meteostanice a čidla a opakujte postup.
Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triede-
ného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú
elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu presakovať do pod-
zemnej vody a dostať sa do potravinového reťazca a poškodzovať vaše zdravie.
Emos spol. s.r.o. prehlasuje, že E03070 je v zhode so základnými požiadavkami a ďalšími príslušnými
ustanoveniami smernice 1999/5/ES. Zariadenie je možné voľne prevádzkovať v EÚ. Prehlásenie o zhode možno
nájsť na webových stránkach http://www.emos.eu/download.
Czujnik bezprzewodowy E03070
PL
Czujnik bezprzewodowy E03070 jest przeznaczony, jako czujnik zamienny do bezprzewodowej stacji meteo-
rologicznej E3070.
A – Otwór do zawieszania na ścianie B – Przełącznik kanałów 1, 2, 3
Parametry techniczne
• Zakres temperatury: -30 °C do +60 °C (rozdzielczość 0,1 °C)
• Dokładność pomiaru: ±1 °C (0 do 40 °C), ±2 °C ( -20 °C do 0 °C , 40 °C do 60 °C), ±3 °C (-30 °C do -20 °C)
• Przesyłanie danych: w przybliżeniu co 60 sekund
• Nadawanie: na częstotliwości 433 MHz
• Zasięg: do 30 m na wolnej przestrzeni i bez zakłóceń (w zastawionym pomieszczeniu może zmaleć do 1/5)
• Obudowa odporna na wpływy atmosferyczne
• Zasilanie: 2× 1,5 V AAA
• Wymiary: 19 × 44 × 100 mm
Zastosowanie:
1. Krótkim naciśnięciem przycisku CH na stacji meteorologicznej wybieramy dla czujnika kanał 1, 2 albo 3.
Potem dłużej naciskamy przycisk CH, ikona
2. Z tyłu czujnika otwieramy pokrywkę pojemnika na baterie i wkładamy baterie (2× 1,5 V AA).
3. Ustawiamy wymagany numer kanału czujnika 1, 2, 3 przesuwając odpowiednio boczny przełącznik. W czasie
do 3 minut dojdzie do odczytania danych z czujnika.
4. Jeżeli sygnał z czujnika nie zostanie odebrany, wymieniamy baterie w stacji meteorologicznej i czujniku oraz
powtarzamy całą procedurę.
Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zu-
żytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się
sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zu-
żytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatyw-
ny wpływ na środowisko i zdrowie ludzi.
Emos, spol. s r.o. oświadcza, że E03070 jest zgodny z wymaganiami podstawowymi i innymi właściwymi postano-
wieniami dyrektywy 1999/5/ES. Urządzenie wolno eksploatować bez ograniczeń w krajach UE. Deklarację zgodności
można znaleźć na stronach internetowych http://www.emos.eu/download.
E03070 Vezeték nélküli érzékelő
HU
Az E03070 jelű érzékelő az E3070 jelű vezeték nélküli meteorológiai állomással használható csere érzékelőként.
A – Falra szereléshez használható furat
Műszaki adatok
• Hőmérséklet-tartomány -30 °C és +60 °C között (felbontás: 0,1 °C)
Mérési pontosság: ±1 °C (0–40 °C), ±2 °C ( -20 °C-tól 0 °C-ig és 40 °C-tól 60 °C-ig), ±3 °C (-30 °C-tól -20 °C-ig)
• Adatátvitel: kb. 60 másodpercenként
• Átviteli frekvencia: 433 MHz
• Hatókör: interferenciamentes szabad térben 30 m (épületen belül az 1/5-ére csökkenhet)
• Vízálló burkolat
• Tápforrás: 2× 1.5 V AAA
• Méretek: 19 × 44 × 100 mm
Kezelés:
követelményeinek és más lényeges rendelkezéseinek. A készülék korlátozások nélkül használható az EU-n belül.
A megfelelőségi nyilatkozat letölthető az alábbi honlapról: http://www.emos.eu/download.
Brezžični senzor E03070 je predviden kot nadomestni senzor za brezžično meteorološko postajo E3070.
A – Odprtina za obešenje na steno
Tehnični parametri:
Uporaba:
določbami direktive 1999/5/ES. Naprava se lahko prosto uporablja v EU-ju. Izjava o skladnosti je del navodil ali
pa jo lahko najdete na spletnih straneh http://www.emos.eu/download.
zaczyna migać.
Bežično osjetilo E03070 namijenjeno je kao rezervno osjetilo za bežičnu meteostanicu E3070.
A-Otvor za vješanje na zid
Tehnički parametri
Primjena:
B – Csatornaváltó kapcsoló – 1, 2, 3
Emos spol.s r.o. izjavljuje da je E03070 je u skladu s temeljnim zahtjevima i drugim mjerodavnim odredbama
Direktive 1999/5/ES. Uređaj se može slobodno prodavati u EU. Izjavu o usklađenosti možete naći na web stra-
nicama http://www.emos.eu/download.
1. Nyomja meg röviden a meteorológiai állomás CH gombját a kívánt érzékelőcsatorna kiválasztásához (1, 2
vagy 3). Azután nyomja meg és tartsa lenyomva a CH gombot, aminek hatására a
2. Távolítsa el az érzékelő hátoldalán található elemtartó rekesz fedelét, és helyezzen be két (2) darab 1,5 voltos
AA elemet.
3. A készülék oldalán található kapcsolóval állítsa be az érzékelő kívánt csatornáját (1, 2 vagy 3). Az adatok 3
percen belül töltődnek be az érzékelőből.
4. Ha a készülék nem tudja azonosítani az érzékelő jelét, távolítsa el az elemeket mind a meteorológiai állomásból,
mind az érzékelőből, és ismételje meg a folyamatot.
Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladék-
gyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha
az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe,
melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.
Az Emos spol.s r.o. kijelenti, hogy az E03070 típusú készülék megfelel az 1999/5/EK irányelv alapvető
Brezžični senzor E03070
SI
B – Stikalo kanalov 1, 2, 3
• Območje temperature: -30 °C do +60 °C (ločljivost 0,1 °C)
Natančnost merjenja: ±1 °C (0 do 40 °C), ±2 °C ( -20 °C do 0 °C , 40 °C – 60 °C), ±3 °C (-30 °C do -20 °C)
• Pošiljanje podatkov: približno vsakih 60 sekund
• Oddajanje: na frekvenci 433 MHz
• Doseg: do 30 m na prostem in brez motenj (v pozidanem prostoru lahko pade na 1/5) pokrov odporen proti
vremenskim vplivom
• Napajanje: 2× 1,5 V AAA
• Dimenzije: 19 × 44 × 100 mm
1. S kratkim pritiskom na tipko CH na meteorološki postaji izberite želeni kanal senzorja 1, 2 ali 3. Nato pritisnite
za dolgo na tipko CH, ikona začne utripati.
2. Na zadnji strani senzorja snemite pokrov prostora za baterije in vstavite bateriji (2× 1,5 V AA).
3. Nastavite želeno številko kanala senzorja 1, 2, 3 s pomikom stranskega stikala. V 3 minutah pride do naložitve
podatkov iz senzorja.
4. Če signal senzorja ne bo najden, iz meteorološke postaje in senzorja odstranite baterije in postopek ponovite.
Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih
odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne
naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v podtalnico, pridejo
v prehransko verigo in škodijo vašemu zdravju.
Emos spol.s r.o. izjavlja, da je E03070 v skladu z osnovnimi zahtevami in drugimi z njimi povezanimi
Bežično osjetilo E03070
RS|HR|BA
B-Prekidač kanala 1, 2, 3
• Toplinski raspon: od -30 °C do +60 °C (razlučivost 0,1 °C)
Točnost mjerenja: ±1 °C (od 0 do 40 °C), ±2 °C (od -20 °C do 0 °C , 40 °C – 60 °C), ±3 °C (od -30 °C do -20 °C)
• Slanje podataka: otprilike svakih 60 sekunda
• Slanje: na frekvenciji 433 MHz
• Doseg: do 30 m u slobodnom prostoru i bez smetnji (unutar objekta može pasti na 1/5)
• Poklopac je otporan na atmosferske utjecaje
• Napajanje: 2× 1,5 V AAA
• Dimenzije: 19 × 44 × 100 mm
1. Kratkim pritiskom na tipku CH na meteostanici odaberite željeni kanal osjetila 1, 2 ili 3. Nakon toga pritisnite
i dulje držite tipku CH, ikona trepće.
2. Na zadnjoj strani osjetila izvadite poklopac prostora za baterije i umetnite baterije (2× 1,5 V AA).
3. Namjestite željeni broj kanala osjetila 1, 2, 3 pomicanjem prekidača sa strane. Do 3 minute doći će do učitavanja
podataka iz osjetila.
4. Ukoliko se ne pokrene traženje signala osjetila izvadite baterije iz meteostanice i osjetila te postupak ponovite.
Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakupljanje raz-
vrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktirajte lokalne
vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrijeti u pod-
zemne vode i ući u lanac ishrane i oštetiti vaše zdravlje.
ikon villogni kezd.
