Emos E03070 Quick Start Manual

2693000180_31-E03070_00_01 A 210 × 297 mm

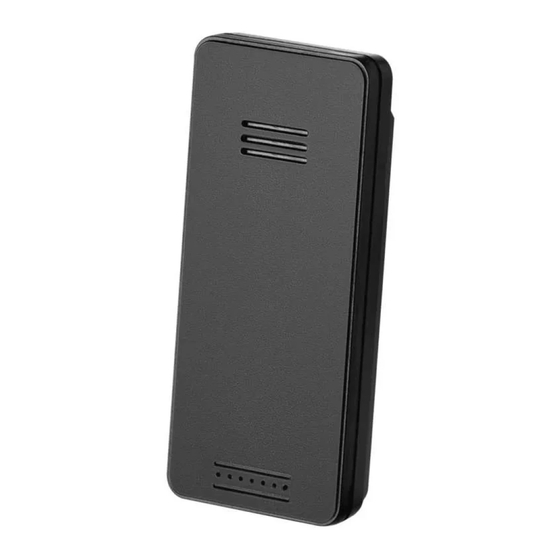

GB | Wireles Sensor E03070
The wireless sensor E03070 is designed as a replacement sensor for the wireless weather station E3070.
A – Hole for wall mounting B – Channel switch – 1, 2, 3
Technical specifications
Temperature range: -30 °C to +60 °C (resolution 0.1 °C)
Measurement accuracy: ±1 °C (0 to 40 °C), ±2 °C (-20 °C to 0 °C , 40 °C – 60 °C), ±3 °C (-30 °C to -20 °C)
Data transfer: approximately every 60 seconds
Transmission: 433 MHz frequency
Range: up to 30 m in free space without interference (can drop to 1/5 inside buildings)
Weather resistant enclosure
Power: 2× 1.5 V AAA
Dimensions: 19 × 44 × 100 mm
Use:
1. Shortly press the CH button on the weather station to select the desired sensor channel 1, 2 or
3. Then press and hold the CH button, the icon will start flashing.
2. On the back side of the sensor, remove the battery compartment cover and insert batteries
(2× 1.5 V AAA).
3. Set the desired channel number for the sensor (1, 2, 3) using the switch on the side. Data from
the sensor will be loaded within 3 minutes.
4. If the sensor signal is not identified, remove the batteries from the weather station and from the
sensor and repeat the process.
Do not dispose with domestic waste. Use special collection points for sorted waste. Contact
local authorities for information about collection points. If the electronic devices would be
disposed in landfill, dangerous substances may reach groundwater and subsequently food
chain, where it could affect human health.
Emos spol.s r.o. declares that E03070 complies with the basic requirements and other relevant provi-
sions of the Directive 1999/5/EC. The device is suitable for free operation in the EU. The Declaration
of Conformity can be found at http://www.emos.eu/download.
CZ | Bezdrátové čidlo E03070
Bezdrátové čidlo E03070 je určeno jako náhradní čidlo pro bezdrátovou meteostanici E3070.
A – Otvor pro zavěšení na zeď B – Přepínač kanálů 1, 2, 3
Technické parametry
Teplotní rozsah: -30 °C až +60 °C (rozlišení 0,1 °C)
Přesnost měření: ±1 °C (0 až 40 °C), ±2 °C (-20 °C až 0 °C, 40 °C – 60 °C), ±3 °C (-30 °C až -20 °C)
Odesílání dat: přibližně každých 60 sekund
Vysílání: na frekvenci 433 MHz
Dosah: až 30 m ve volném prostoru a bez rušení (v zastavěném prostoru může klesnout na 1/5)
Kryt odolný povětrnostním vlivům
Napájení: 2× 1,5 V AAA
Rozměry: 19 × 44 × 100 mm
Použití:
1. Krátkým stiskem tlačítka CH na meteostanici zvolte požadovaný kanál čidla 1, 2 nebo 3. Poté
dlouze stiskněte tlačítko CH, ikona začne blikat.
2. Na zadní straně čidla oddělejte kryt bateriového prostoru a vložte baterie (2× 1,5 V AAA). Nedojde-li
k vyhledání signálu čidla, vyjměte baterie z meteostanice a čidla a opakujte postup.
Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa
tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud
jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosako-
vat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.
Emos spol.s r.o. prohlašuje, že E03070 je ve shodě se základními požadavky a dalšími příslušnými
ustanoveními směrnice 1999/5/ES. Zařízení lze volně provozovat v EU. Prohlášení o shodě lze najít
na webových stránkách http://www.emos.eu/download.
Zařízení lze provozovat na základě všeobecného oprávnění č. VO-R/10/12.2017-10.
SK | Bezdrôtové čidlo E03070
Bezdrôtové čidlo E03070 je určené ako náhradné čidlo pre bezdrôtovú meteostanicu E3070.
A
A – Otvor pre zavesenie na stenu
Technické parametre
B
Teplotný rozsah: -30 °C až +60 °C (rozlíšenie 0,1 °C)
Presnosť merania: ±1 °C (0 až 40 °C), ±2 °C (-20 °C až 0 °C , 40 °C až 60 °C), ±3 °C (-30 °C až -20 °C)
Odosielanie dát: približne každých 60 sekúnd
Vysielanie: na frekvencii 433 MHz
Dosah: až 30 m vo voľnom priestore a bez rušenia (v zastavanom priestore môže klesnúť na 1/5)
Kryt odolný poveternostným vplyvom
Napájanie: 2× 1,5 V AAA
Rozmery: 19 × 44 × 100 mm
Použitie:
1. Krátkym stlačením tlačidla CH na meteostanici zvoľte požadovaný kanál čidla 1, 2 alebo 3. Potom
dlhšie stlačte tlačidlo CH, ikona
2. Na zadnej strane čidla odmontujte kryt batériového priestoru a vložte batérie (2× 1,5 V AAA).
3. Nastavte požadované číslo kanálu čidla 1, 2, 3 posunutím bočného prepínača. Do 3 minút dôjde
k načítaniu údajov z čidla.
4. Ak nedôjde k vyhľadaniu signálu čidla, vyberte batérie z meteostanice a čidla a opakujte postup.
Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta
triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady.
Pokiaľ sú elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu pre-
sakovať do podzemnej vody a dostať sa do potravinového reťazca a poškodzovať vaše zdravie.
Emos spol. s.r.o. prehlasuje, že E03070 je v zhode so základnými požiadavkami a ďalšími príslušnými
ustanoveniami smernice 1999/5/ES. Zariadenie je možné voľne prevádzkovať v EÚ. Prehlásenie o
zhode možno nájsť na webových stránkach http://www.emos.eu/download.
PL | Czujnik bezprzewodowy E03070
Czujnik bezprzewodowy E03070 jest przeznaczony, jako czujnik zamienny do bezprzewodowej stacji
meteorologicznej E3070.
A – Otwór do zawieszania na ścianie
Parametry techniczne
Zakres temperatury: -30 °C do +60 °C (rozdzielczość 0,1 °C)
Dokładność pomiaru: ±1 °C (0 do 40 °C), ±2 °C (-20 °C do 0 °C , 40 °C do 60 °C), ±3 °C (-30 °C do -20 °C)
Przesyłanie danych: w przybliżeniu co 60 sekund
Nadawanie: na częstotliwości 433 MHz
Zasięg: do 30 m na wolnej przestrzeni i bez zakłóceń (w zastawionym pomieszczeniu może zmaleć
do 1/5)
Obudowa odporna na wpływy atmosferyczne
Zasilanie: 2× 1,5 V AAA
Wymiary: 19 × 44 × 100 mm
Zastosowanie:
1. Krótkim naciśnięciem przycisku CH na stacji meteorologicznej wybieramy dla czujnika kanał 1,
2 albo 3. Potem dłużej naciskamy przycisk CH, ikona
2. Z tyłu czujnika otwieramy pokrywkę pojemnika na baterie i wkładamy baterie (2× 1,5 V AAA).
3. Ustawiamy wymagany numer kanału czujnika 1, 2, 3 przesuwając odpowiednio boczny przełącz-
nik. W czasie do 3 minut dojdzie do odczytania danych z czujnika.
4. Jeżeli sygnał z czujnika nie zostanie odebrany, wymieniamy baterie w stacji meteorologicznej i
czujniku oraz powtarzamy całą procedurę.
Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpada-
mi zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc
pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do
punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają
szczególnie negatywny wpływ na środowisko i zdrowie ludzi.
Emos, spol. s r.o. oświadcza, że E03070 jest zgodny z wymaganiami podstawowymi i innymi właściwymi
postanowieniami dyrektywy 1999/5/ES. Urządzenie wolno eksploatować bez ograniczeń w krajach
UE. Deklarację zgodności można znaleźć na stronach internetowych http://www.emos.eu/download.
HU | E03070 Vezeték nélküli érzékelő
Az E03070 jelű érzékelő az E3070 jelű vezeték nélküli meteorológiai állomással használható csere
érzékelőként.
A – Falra szereléshez használható furat
Műszaki adatok
Hőmérséklet-tartomány -30 °C és +60 °C között (felbontás: 0,1 °C)
Mérési pontosság: ±1 °C (0–40 °C), ±2 °C (-20 °C-tól 0 °C-ig és 40 °C-tól 60 °C-ig), ±3 °C (-30 °C-tól
-20 °C-ig)
Adatátvitel: kb. 60 másodpercenként
Átviteli frekvencia: 433 MHz
Hatókör: interferenciamentes szabad térben 30 m (épületen belül az 1/5-ére csökkenhet)
Vízálló burkolat
B – Prepínač kanálov 1, 2, 3
začne blikať.
B – Przełącznik kanałów 1, 2, 3
zaczyna migać.
B – Csatornaváltó kapcsoló – 1, 2, 3
Tápforrás: 2× 1.5 V AAA
Méretek: 19 × 44 × 100 mm
Kezelés:
1. Nyomja meg röviden a meteorológiai állomás CH gombját a kívánt érzékelőcsatorna kiválasz-
tásához (1, 2 vagy 3). Azután nyomja meg és tartsa lenyomva a CH gombot, aminek hatására a
ikon villogni kezd.
2. Távolítsa el az érzékelő hátoldalán található elemtartó rekesz fedelét, és helyezzen be két (2)
darab 1,5 voltos AAA elemet.
3. A készülék oldalán található kapcsolóval állítsa be az érzékelő kívánt csatornáját (1, 2 vagy 3). Az
adatok 3 percen belül töltődnek be az érzékelőből.
4. Ha a készülék nem tudja azonosítani az érzékelő jelét, távolítsa el az elemeket mind a meteorológiai
állomásból, mind az érzékelőből, és ismételje meg a folyamatot.
Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív
hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi
hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok
szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön
egészségét és kényelmét.
Az Emos spol.s r.o. kijelenti, hogy az E03070 típusú készülék megfelel az 1999/5/EK irányelv alapvető köve-
telményeinek és más lényeges rendelkezéseinek. A készülék korlátozások nélkül használható az EU-n belül.
A megfelelőségi nyilatkozat letölthető az alábbi honlapról: http://www.emos.eu/download.
SI | Brezžični senzor E03070
Brezžični senzor E03070 je predviden kot nadomestni senzor za brezžično meteorološko postajo E3070.
A – Odprtina za obešenje na steno B – Stikalo kanalov 1, 2, 3
Tehnični parametri:
Območje temperature: -30 °C do +60 °C (ločljivost 0,1 °C)
Natančnost merjenja: ±1 °C (0 do 40 °C), ±2 °C (-20 °C do 0 °C , 40 °C – 60 °C), ±3 °C (-30 °C do -20 °C)
Pošiljanje podatkov: približno vsakih 60 sekund
Oddajanje: na frekvenci 433 MHz
Doseg: do 30 m na prostem in brez motenj (v pozidanem prostoru lahko pade na 1/5) pokrov
odporen proti vremenskim vplivom
Napajanje: 2× 1,5 V AAA
Dimenzije: 19 × 44 × 100 mm
Uporaba:
1. S kratkim pritiskom na tipko CH na meteorološki postaji izberite želeni kanal senzorja 1, 2 ali 3.
Nato pritisnite za dolgo na tipko CH, ikona začne utripati.
2. Na zadnji strani senzorja snemite pokrov prostora za baterije in vstavite bateriji (2× 1,5 V AAA).
3. Nastavite želeno številko kanala senzorja 1, 2, 3 s pomikom stranskega stikala. V 3 minutah pride
do naložitve podatkov iz senzorja.
4. Če signal senzorja ne bo najden, iz meteorološke postaje in senzorja odstranite baterije in
postopek ponovite.
Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta
ločenih odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če
so električne naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v
podtalnico, pridejo v prehransko verigo in škodijo vašemu zdravju.
Emos spol.s r.o. izjavlja, da je E03070 v skladu z osnovnimi zahtevami in drugimi z njimi povezanimi
določbami direktive 1999/5/ES. Naprava se lahko prosto uporablja v EU-ju. Izjava o skladnosti je del
navodil ali pa jo lahko najdete na spletnih straneh http://www.emos.eu/download.
RS|HR|BA|ME | Bežično osjetilo E03070
Bežično osjetilo E03070 namijenjeno je kao rezervno osjetilo za bežičnu meteostanicu E3070.
A – Otvor za vješanje na zid B – Prekidač kanala 1, 2, 3
Tehnički parametri
Toplinski raspon: od -30 °C do +60 °C (razlučivost 0,1 °C)
Točnost mjerenja: ±1 °C (od 0 do 40 °C), ±2 °C (od -20 °C do 0 °C , 40 °C – 60 °C), ±3 °C (od -30 °C do
-20 °C)
Slanje podataka: otprilike svakih 60 sekunda
Slanje: na frekvenciji 433 MHz
Doseg: do 30 m u slobodnom prostoru i bez smetnji (unutar objekta može pasti na 1/5)
Poklopac je otporan na atmosferske utjecaje
Napajanje: 2× 1,5 V AAA
Dimenzije: 19 × 44 × 100 mm
Primjena:
1. Kratkim pritiskom na tipku CH na meteostanici odaberite željeni kanal osjetila 1, 2 ili 3. Nakon
toga pritisnite i dulje držite tipku CH, ikona trepće.
2. Na zadnjoj strani osjetila izvadite poklopac prostora za baterije i umetnite baterije (2× 1,5 V AAA).
3. Namjestite željeni broj kanala osjetila 1, 2, 3 pomicanjem prekidača sa strane. Do 3 minute doći
će do učitavanja podataka iz osjetila.
4. Ukoliko se ne pokrene traženje signala osjetila izvadite baterije iz meteostanice i osjetila te
postupak ponovite.
