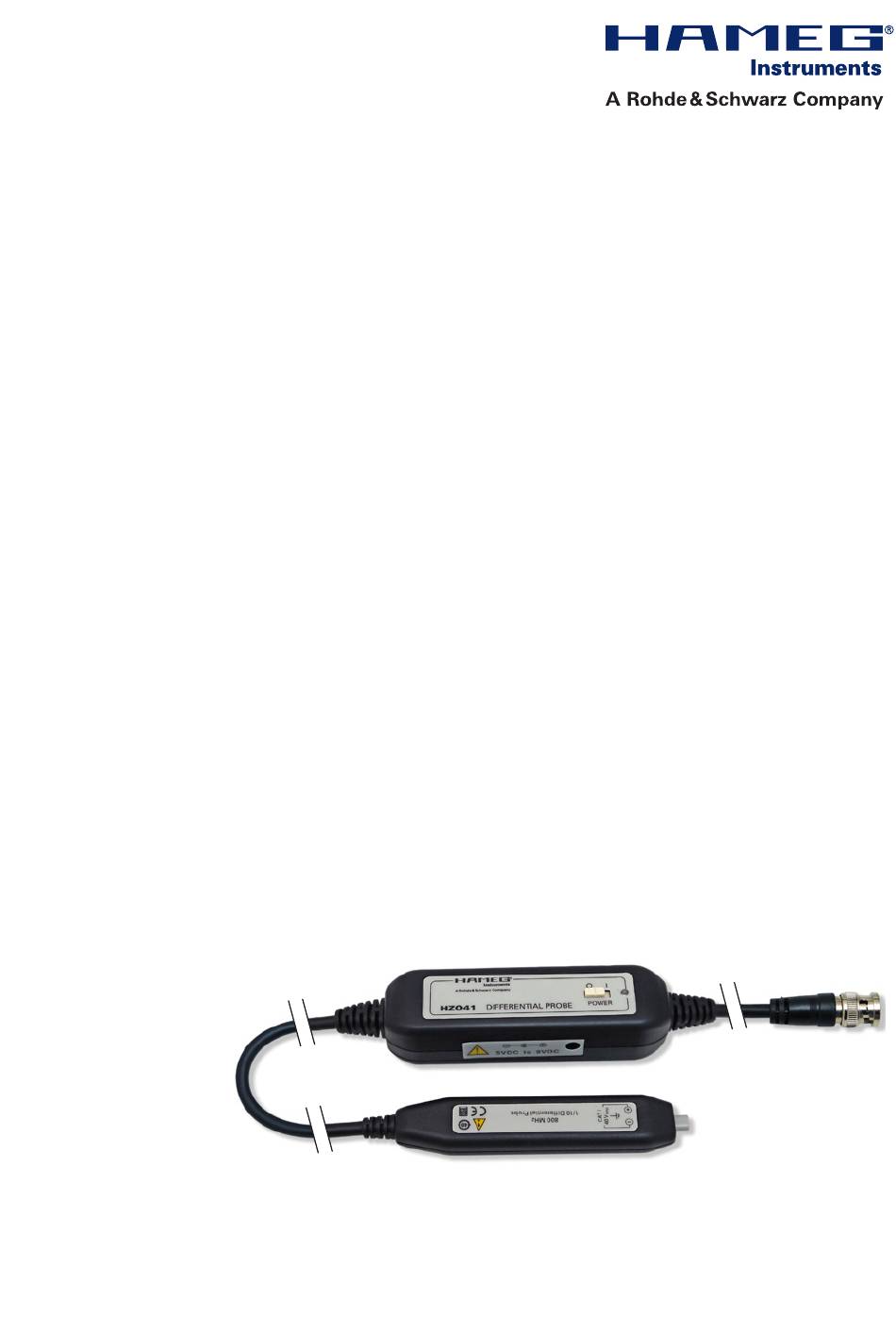

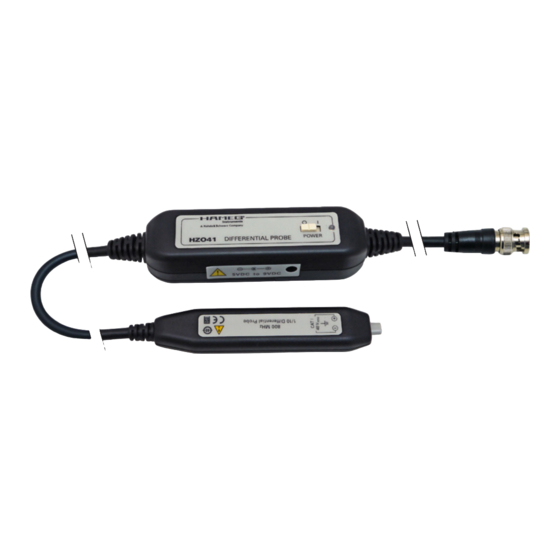

- Page 1 D i f f e r e n t i a l T a s t k o p f D i f f e r e n t i a l P r o b e H Z O 4 1 Handbuch / Manual Deutsch / English...
- Page 2 HZO41 D i f f e r e n z t a s t k o p f 10 : 1 H Z O 41 800 MHz Bandbreite hoher Eingangswiderstand von 200 kΩ niedrige Eingangskapazität von 1 pF hoher Dynamikbereich von ±15 V differentiell und ±30 V Gleichtakt universelle Stromversogrung über Batterie oder USB Kabel Typische Anwendungen: –...
- Page 3 T e c h n i s c h e D a t e n TEcHniScHE DaTEn bei 23 °C nach einer Aufwärmzeit von 30 Minuten Elektrische Spezifikationen typ. Batterielebensdauer: 4,5 Stunden (Alkali Batterie) Batterie/Spannungsvers.: Die Spannung muss größer 4,5 V Bandbreite (-3 dB): 800 MHz und kleiner als 12 V sein, sonst...
-
Page 4: Wichtige Hinweise
W i c h t i g e H i n w e i s e – Vermeiden Sie das Arbeiten an offenen und Wichtige Hinweise ungeschützten Stromkreisen. Halten Sie sich fern von Anschlüssen oder Bauteilen, bei denen Berührungsgefahr besteht. Überprüfen Sie den Tastkopf nach dem Auspak- –... - Page 5 N u t z u n g v o n T a s t k o p f u n d Z u b e h ö r Return Material Authorization (RMA) - nur für Nutzung des Tastkopfes Länder der EU: Bevor Sie ein Gerät an uns zurücksenden, fordern Sie bitte in jedem Fall per Internet: http://www.ha- Um diesen Tastkopf zu benutzen müssen Sie eine...
- Page 6 HZO41 Anwenden des Zubehörs Diese Zubehörteile können an den Tastkopf gesteckt werden, wie die untenstehenden Bilder zeigen. EZ-Haken am Tastkopf mittels Verlängerungskabel (10 cm oder 5 cm) 7 / 8 Micro IC Clip am Tastkopf mittels Verlängerungskabel (10 cm oder 5 cm) 7 / 8 Signalpin doppelt mit Tastkopf Signalpin einfach mit Tastkopf...
-
Page 7: General Information
S p e c i f i c a t i o n s D i f f e r e n t i a l P r o b e 10 : 1 H Z O 41 800 MHz Bandwidth high input resistance of 200 kΩ... -
Page 8: Specifications
I m p o r t a n t h i n t s SPEcificaTiOnS all data valid at 23 °C after 30 minutes warm up Electrical specifications Approx. Battery Life: 4.5 hours (alkaline battery) Battery/Power Cord: The supplied voltage must be Bandwidth (-3 dB): 800 MHz less than 12 V and greater than... -
Page 9: Important Hints
U s i n g t h e p r o b e a n d a c c e s s o r i e s – Refer to qualified service personnel. Important hints – Indoor use only. After unpacking please check for mechanical –... - Page 10 Using the N2792A or N2793A Differential Probes N o t e s Cleaning the Probe Using the probe and accessories Using the N2792A or N2793A Differential Probes Disconnect the probe and clean it with a soft cloth. Make sure the probe is completely dry before To use the probe, first slide open the battery •...
- Page 11 N o t e s Using of accessories These accessories can be pushed onto the probe as shown below. EZ Hook to probe using extension leads (10 cm or 5 cm) 7 / 8 Micro clip to probe using extension leads (10 cm or 5 cm) 7 / 8 Signal pin dual to probe Signal pins single to probe...
- Page 12 Oscilloscopes Spectrum Analyzer Power Supplies Modular System Series 8000 Programmable Instruments Series 8100 authorized dealer w w w . h a m e g . c o m Subject to change without notice HAMEG Instruments GmbH Subject to change without notice HAMEG Instruments GmbH 43-2030-2010 (5) 01042010 Industriestraße 6...
