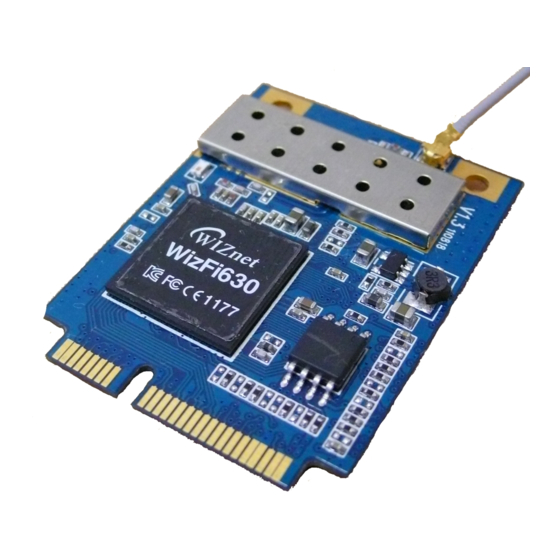

Wiznet WizFi630 Manual

Hide thumbs Also See for WizFi630:

User manual (70 pages)

Manual (69 pages)

Serial command manual (39 pages)

Table Of Contents

Table of Contents

Quick Links

Download this manual

WizFi630 사용자 매뉴얼

(Version 1.1)

For more information, please visit our website at

http://www.wiznet.co.kr

Table of Contents

Need help?

Do you have a question about the WizFi630 and is the answer not in the manual?

Questions and answers

Summary of Contents for Wiznet WizFi630

Page 1 WizFi630 사용자 매뉴얼 (Version 1.1) © 2012 WIZnet Co., Ltd. All Rights Reserved. For more information, please visit our website at http://www.wiznet.co.kr © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 2 Certification Information CE for Class B ITE INFORMATION TO THE USER Hereby, WIZnet. Declares that this WizFi630 is in compliance with the essential requirements and other and other relevant provisions of directive 1999/5/EC. relevant provisions of directive 1999/5/EC WARNING: This is a class B product. In a domestic environment this product may cause radio...
Page 4: Table Of Contents
Profile ......................44 2.4.10. 링크 상태 ...................... 45 2.4.11. Site Survey ....................46 2.4.12. WI-FI Multi-Bridge 설정 ................47 2.5. Serial to LAN(Wired and Wireless) ............. 48 2.5.1. Main Connection 설정 .................. 49 © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 5 Packet Statistics ..................60 2.7.6. System Status ....................61 2.7.7. System Log ....................62 하드웨어 정보 ..................63 3.1. WizFi630 Pin Map ..................63 3.2. 기구 도면 ....................... 65 Important Notice ..................66 © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 6: 제품 소개
접속하거나 시리얼 명령어를 이용해서도 손쉽게 설정이 가능해서, 시리얼 장비뿐 만 아니라, 8/16/32비트 마이크로 컨트롤러에서도 UART를 통해 쉽게 Wi-Fi 설정을 할 수 있다. WizFi630을 이용하면 무선 모듈 디자인이나 테스트, 인증 등의 과정을 획기적으로 감소시킬 수 있다. 따라서, 무선 네트워크 경험이 전혀 없거나 제한적인 고객들에게도 최선의 솔루션이 될 수 있다.
Page 7: 주요 기능
2 Serial Ports supports Working as Wi-Fi Router WEP 64/128bit, WPA/WPA2-PSK TKIP, AES 802.1x (Only in AP mode) 802.11e and WMM (Wi-Fi Multimedia) Router and Firewall function supports Figure 1. Example of WizFi630’s Application © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 8: 무선 특성
802.11b: 1,2,5.5,11Mbps 802.11g: 6,9,12,18,24,36,48,54Mbps Data Rates 802.11n(20MHz): 7,14.5,21.5,28.5,43.5,57.5,65,72Mbps 802.11n(40MHz): 29.5,86.5,115,130,144,150Mbps 11g: OFDM(64QAM, 16QAM, QPSK, BPSK) Modulation Type 11b: DSS(CCK, DQPSK, DBPSK) Antenna u.FL (EVB : 1T1R 2dBi) Table 1. Wi-Fi Specifications © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 9: 하드웨어 특성
UART1: XON/XOFF(software), CTS/RTS(hardware), none UART2: XON/XOFF, none Input Power DC 3.3V / 1A Power Consumption Max : 3.3V / 600mA Dimension 33mm X 43mm X 4.5mm Weight Table 2. WizFi630 Module Specifications © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 10: 소프트웨어 특성
Web Configuration, Serial Command, Configuration Tool Notification Event Logging Serial To Wi-Fi 2 Serial Port supports Table 3. SW Specifications 1.5. EVB 구성 1.5.1. Contents Section Qnt. Contents WizFi630 WizFi630 WizFi630-EVB WizFi630- © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 11 2dBi WI-FI Antenna (Model : W5I-B0-08) Antenna 1 ea Serial Cable Serial Cable 1 ea LAN Cable LAN Cable 1 ea DC 5V/2A Adapter Adapter Table 4. WizFi630-EVB Contents © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 13: 운영 모드 및 메뉴 설명
유선 인터페이스와 무선 인터페이스를 하나의 bridge로 묶는다. 유선/무선 인터페이스는 상위 망과 같은 IP 주소 영역을 가진다. DHCP Server기능은 disable되어 WizFi630는 IP를 할당해 주지 않는다. WizFi630는 주기적으로 Broadcast Packet을 전송하여 Station과의 연결을 유지시켜 준다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 14: 게이트웨이 모드
2.1.2. 게이트웨이 모드 인터넷 공유기 모드로 동작을 한다. WAN 인터페이스(상위 인터넷 사업자 망), LAN 인터페이스 (하위 사설망: 192.168.16.xxx), 무선 인터페이스(하위 사설망:192.168.16.xxx)로 구분되며, Port #0가 WAN Port로 지정된다. WizFi630는 주기적으로 Broadcast Packet을 전송하여 Station과의 연결을 유지시켜 준다. 2.1.3. 클라이언트(스테이션) 무선 인터페이스를 WAN Port로 하고 모든 Ethernet Port들을 LAN Port로 묶는 것이다. 프로파일을...
Page 15: Ap-Client 모드
2.1.4. AP-Client 모드 무선 인터페이스를 WAN Port로 하고, 무선 인터페이스와 모든 Ethernet Port들을 LAN Port로 묶는 것이다. Station Mode와 비슷하지만, 가장 큰 차이점은 무선 인터페이스가 AP와 Client(Station)기능을 동시에 한다는 것이다. WizFi630는 주기적으로 Broadcast Packet을 전송하여 Station과의 연결을 유지시켜 준다. 2.1.5. 애드혹(ad-hoc) 모드...
Page 16: 운영 모드 별 메뉴 목록
2.7.1 Firmware Mgmt Firmware 2.7.2 Config Mgmt Config Settings 2.7.3 Managements Port Mgmt Port Setting 2.7.4 Packet Statistics Packet Statistics 2.7.5 System Status System Status 2.7.6 System Log System Log 2.7.7 © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 17: 게이트웨이 모드
2.7.1 Firmware Mgmt Firmware 2.7.2 Config Mgmt Config Settings 2.7.3 Managements Port Mgmt Port Setting 2.7.4 Packet Statistics Packet Statistics 2.7.5 System Status System Status 2.7.6 System Log System Log 2.7.7 © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 18: 클라이언트(스테이션) 모드
2.7.1 Firmware Mgmt Firmware 2.7.2 Config Mgmt Config Settings 2.7.3 Managements Port Mgmt Port Setting 2.7.4 Packet Statistics Packet Statistics 2.7.5 System Status System Status 2.7.6 System Log System Log 2.7.7 © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 19: Ap-Client 모드
패킷 필터링 2.6.3 Firewall Packet Filtering 컨텐츠 필터링 2.6.4 Contents Filtering 시스템 보안 2.6.5 System Security System Management 2.7.1 System Mgmt Firmware 2.7.2 Managements Firmware Mgmt Config Settings 2.7.3 Config Mgmt © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 21: Ad-Hoc 모드
System Mgmt Firmware 2.7.2 Firmware Mgmt Config Settings 2.7.3 Config Mgmt Port Setting 2.7.4 Managements Port Mgmt Packet Statistics 2.7.5 Packet Statistics System Status 2.7.6 System Status System Log 2.7.7 System Log © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 22: 인터넷 설정
2.3. 인터넷 설정 2.3.1. 인터넷 연결 설정 인터넷 서비스 방식을 선택하여 WizFi630를 인터넷에 연결할 수 있도록 설정한다. Type Description 외부 망과의 인터넷 서비스 연결 방식을 선택한다. WAN Connection Static(Fixed IP) DHCP (Auto config) Type PPPoE 모듈의 host name을 설정한다. Host Name ISP가...
Page 24: 내부 네트워크 설정
2.3.2. 내부 네트워크 설정 WizFi630의 내부 IP 설정, DHCP 서버의 설정 및 DHCP 설정을 한다. Type Description 모듈의 IP를 입력한다. (기본값 : 192.168.16.254 ) IP Address 모듈의 Subnet Mask를 입력한다. Subnet Mask 모듈의 LAN 포트(무선 포함) MAC Address 이다. (Read Only) MAC Address 모듈의...
Page 25: Dhcp Client 정보
Disable : VPN IPSec 패킷을 WAN으로 통과 시키지 않는다. (Default value) Enable : VPN PPTP 패킷을 WAN으로 통과 시킨다. PPTP Pass-through Disable : VPN PPTP 패킷을 WAN으로 통과 시키지 않는다. (Default value) © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 26: 라우팅 테이블 수동 설정
입력할 라우팅 테이블의 Target IP 주소 또는 네트워크 주소를 입력한다. Range 라우팅 테이블이 HOST인지 NETWORK인지 설정한다. Netmask Range가 NETWORK일 경우 Subnet Mask를 설정한다. Gateway Target으로 통신할 때 거쳐갈 Gateway주소를 설정한다. Interface Target이 LAN측인지 WAN측인지 설정한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 27: Qos(802.1P) 설정
2.3.6. QoS(802.1p) 설정 스테이션 모드에서 QoS 및 DLS 설정을 한다 Type Description Port #0 ~ Port#5 0~7 사이의 QoS 값을 설정한다. Port #6(WLAN) 0~7 사이의 QoS 값을 설정한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 28: Vlan(802.1P)
2.3.7. VLAN(802.1p) VLAN에 대하여 VLAN ID 값과 Tag/Untag 설정을 한다. Type Description VLANID 어느 VLAN에 해당 하는지를 식별 할 수 있는 ID Tagging Frame에 VLAN 관련 정보를 추가 할 지를 선택한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 29: 무선랜 관리
20MHz: 20MHz로 채널 대역폭을 고정한다. Channel Bandwidth 20/40MHz: 11n 채널 본딩을 지원하는 무선 스테이션이 접속될 경우 40MHz 대역폭을 사용한다. Reverse Direction Reverse Direct Grant, 11n의 RDG기술을 이용하여 무선 성능을 향상시킬 수 있다 Grant(RDG) © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 30 Type Description Channel Bandwidth를 40MHz로 설정했을 때 다른 20MHz 영역을 위한 채널을 Extension Channel 설정한다. 2T2R인 시스템에서 Tx의 안테나 개수를 설정한다. HT TxStream 2T2R인 시스템에서 Rx의 안테나 개수를 설정한다. HT RxStream © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 31: 고급 설정
전송한다. 이 값을 작게 할수록 더욱 안정적인 무선통신을 보장하지만, 최대 속도는 RTS Threshold 감소한다. 동시에 연결되는 무선 Station의 수가 많을수록 작은 값을 사용하는 것이 좋다. 설정 가능한 값은 1 ~ 2347이다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 32 무선랜의 사용 유무를 결정한다. “RADIO OFF”를 하면 더 이상 무선랜을 사용할 수 없다. 무선랜의 동작 모드를 결정한다. Wireless Mode 802.11b only, 802.11g only, 802.11 bg mixed, 802.11bgn mixed등을 사용할 수 있다. Country 각 나라에서 사용하는 채널 범위를 결정한다. Region Code © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 33 2T2R이상의 시스템에서 Rx에 사용할 안테나의 개수를 결정한다. Rx Antenna MPDU 다수의 MPDU를 하나의 MPDU로 Aggregation 한다. Aggregation MPDU density MPDU Variable Factor Aggregation MSDU 다수의 MSDU를 하나의 MSDU로 Aggregation 한다. (A-MSDU) © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 34: 무선 보안
Allow Listed : 설정된 MAC의 Client 통신을 허용한다. Reject Listed:설정된 MAC의 Client 통신을 차단한다. Add a station MAC 제어할 Client 의 MAC Address를 입력한다. 2.4.3.1. 무선 인증 모드 무선 인증에 대한 설정을 한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 35 WEP64 또는 WEP128 네트워크 키 입력한다. 키 입력 방법은 문자열과 16진수에서 선택하여 입력한다. “Default Key”를 1 ~ 4중에서 선택한다. 키 값은 1 ~ 4중 한 개 이상을 채워서 입력한다. 입력된 키는 무선 단말에서 접속 시 필요하다 © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 36 2.4.3.2.2. 무선 TKIP/AES 인증 암호화 키 입력 네트워크 키 값을 8자 이상 63자 이하의 문자열로 입력한다. 2.4.3.2.3. 무선 802.1x인증 암호화 키 입력 Radius Server와 연동하기 위한 값을 입력한다. Radius Server와 관련된 값은 인터넷 서비스 회사에서 제공한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 37: Wds(Wireless Distribution System) 설정
등록된 MAC을 가진 AP에 접속한다. AP로서의 기능은 지원하지 않는다. 연결할 AP의 MAC 주소를 등록 한다. 등록된 MAC을 가진 AP에 접속한다. Repeater Mode AP로서의 기능도 한다. (WDS를 사용할 경우, Repeater Mode시 성능이 제일 좋음) © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 38: Wps 설정
WPS Key(ASCII) WPS를 이용하여 연결할 때 사용한 암호화 키를 나타낸다 AP PIN Station과 연결할 때 사용하는 PIN 값을 나타낸다 WPS Mode WPS는 PIN 값을 사용할 것인지, Push Button을 사용할 것인지를 결정한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 39 주변에 WPS 기능이 활성화되어 있는 AP들을 다시 찾는다. PIN Start PIN 값을 사용하여 AP와 연결을 시도한다. PBC Start “PBC” 버튼을 가상으로 눌러 AP와 연결을 시도한다. Cancel AP와의 연결 시도를 중단한다. Renew PIN WizFi630의 PIN 값을 새로 생성한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 40: 무선 네트워크 상태
찾은 AP의 SSID BSSID 찾은 AP의 MAC Address Security 찾은 AP의 암호화 방법 Signal 찾은 AP와의 수신 신호 세기 W-Mode 찾은 AP의 무선 모드 찾은 AP의 네트워크 형태, Type In: Infrastructure, Ad: ad-hoc © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 41: 무선 데이터 통계
RTS Fail To Receive CTS CTS 수신에 실패한 프레임 수 Frames Receive Successfully 성공적으로 수신한 프레임 수 Frames Received With CRC Error CRC Error가 발생하여 수신에 실패한 프레임 수 수신 신호 세기 © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 42 성공적으로 수신한 프레임 수 Frames Received With CRC Error CRC error가 발생한 프레임 수 Frames Dropped Due To Out-of-Resources 자원 부족으로 Drop된 프레임 수 Duplicate Frames Received 중복해서 수신한 프레임 수 © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 43: 무선 Qos/Dls(Direct Link Setup) 설정
WMM Power Saving 무선 랜의 Power Saving 기능을 사용할 것인가를 결정한다. Station간의 Direct Link 기능을 사용할 것인가를 결정한다. Direct Link 기능을 사용하기 위해서는 WizFi630와 연결된 AP, 연결하고자 하는 Direct Link Setup Station이 Direct Link 기능을 지원해야 한다. 연결된 Station과의 통신은 AP를 거치지 않고 바로 통신하게 된다.
Page 44: Profile
연결하고자 하는 AP의 채널 정보 Channel ad-hoc으로 연결할 때만 채널 정보가 필요하다. Authentication 연결하고자 하는 AP의 암호화 방법 Encryption 연결하고자 하는 AP의 암호화 방법 Network Type 일반적인 AP로 연결할 것인지, ad-hoc으로 연결할 것인지를 결정한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 45: 링크 상태
HT항목은 802.11n으로 AP와 연결되었을 때만 나타난다. Type Description Channel Bandwidth로 AP와 20MHz로 연결되었는지 40MHz로 연결되었는지 나타낸다. Guard Interval Long: 800nsec, Short: 400nsec STBC MCS값이 0-7일 때만 지원한다. Link rate를 나타낸다. 수신 신호 세기를 나타낸다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 46: Site Survey
임의의 AP와 연결한다. 임시로 연결하는 것이기 때문에 시스템이 리부팅 되면, 연결 정보는 Connect 없어진다. 주변에 존재하는 AP들을 다시 찾는다. Rescan Add Profile 시스템이 리부팅 된 후에도 사용하기 위해 프로파일로 등록한다. 해당 프로파일을 이용하여 AP와 연결하기 위해서는 반드시 “Activate”시켜야 한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 47: Wifi Multi-Bridge 설정
접속할 AP의 Channel “Search AP”를 버튼을 눌러 주변의 AP를 찾아 선택할 수 있다. (Channel) MAC Address 접속할 AP의 무선 MAC Address (옵션 사항으로 설정하지 않아도 된다.) Security 접속할 AP의 무선 암호화와 동일하게 설정한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 48: Serial To Lan(Wired And Wireless)
Serial #1/Serial #2에 대해 개별적인 설정이 가능하다. Serial to Wireless(Ethernet) 기능을 사용하기 위한 Serial Parameters를 설정한다. Serial마다 2개의 채널(Main connection, Aux connection)을 설정한다. 각각의 Serial 포트에 대해 2개의 채널(Main connection, Aux connection)을 설정 관리한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 49: Main Connection 설정
Serial Port의 사용 여부를 설정한다. Protocol Serial to LAN 통신에서 사용할 Protocol(TCP/UDP) Mode Server/Client Mode를 선택한다. Server IP WizFi630의 설정을 위한 컴퓨터의 IP주소를 입력한다. Server Port 원격지 Serial Data Server Host PC의 Port 번호를 입력한다 © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 50: Packing Condition (Incoming Serial Data Packing Condition)
해제한다. -. H/W CMD switch pin을 Enable/Disable 시킨다. Command Mode -. H/W CMD switch pin은 외부 CPU에서 WizFi630에 명령을 전달하는 스위치로 사용된다. 2.5.4. Ethernet Data Tagging Option LAN 통신으로부터 들어온 데이터를 Serial Port로 보내는 경우, Serial 데이터를 받는 디바이스는 Main , AUX LAN 통신을...
Page 51: 방화벽 설정
어플리케이션 포트 번호를 알 수 없어 인터넷 공유가 정상적으로 이루어지지 않는 프로그램들은 DMZ 호스트 기능으로 해결할 수 있다 Type Description DMZ Settings DMZ 기능을 활성화할 것인지를 결정한다. DMZ IP Address PC의 IP 주소를 입력한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 52: 포트 포워딩
2.6.2. 포트 포워딩 WizFi630의 외부 네트워크 사용자가 내부 네트워크에 접속하고자 하는 경우 사용되는 어플리케이션의 포트번호를 내부 네트워크의 IP 주소와 내부 포트 번호로 연결시켜주는 기능이 필요한 데, 이런 기능을 포트 포워딩이라고 한다. Type Description Port Forwarding 포트포워딩 기능을 활성화할 것인지를 결정한다.
Page 53: 패킷 필터링
TCP, UDP, ICMP를 선택한다. Dest Port Range 목적지 포트 번호를 설정한다. Source Port Range 패킷을 송신하는 측의 포트 번호를 설정한다. Action 새로 입력하는 규칙을 허용할지 차단할지를 결정한다. 기본 정책과는 반대로 설정한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 54: 컨텐츠 필터링
예를들어, “sex”를 등록하면 www.sex.com, www.sex.co.kr이 모두 차단된다 특정 문자열을 포함한 모든 사이트를 차단할 때 사용하는 기능이다. 예를 들어, “game”을 등록하면 www.hangame.com, www.hangame.co.kr 처럼 Host Filter “game”을 포함한 모든 사이트는 차단된다. 이 경우는 URL 필터링으로는 차단되지 않는다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 55: 시스템 보안
Telnet management 외부의 망(WAN측)에서 WizFi630에 telnet 접속을 위한 방법을 설정한다. Ping from WAN Filter 외부의 망(WAN측)에서 WizFi630에 ping에 대한 응답을 할 것인가를 설정한다. WizFi630에 과도한 Broadcast Packet이 들어올 때, Broadcast Packet을 차단하기 위해 Broadcast Storm filter 사용한다. Block Port Scan WizFi630의...
Page 57: Firmware
전력소모를 줄이기 위한 Green AP를 설정한다. 유동 IP 주소에 도메인 이름을 지정하여 고정 IP 주소처럼 사용할 수 있다. DDNS를 사용하면 매번 WizFi630의 외부 IP 주소를 확인하지 않아도 편리하게 서버 운용을 할 수 있다. DynDNS, freeDNS, zoneedit, no-ip를 지원한다. DynDNS 설정을 위해서는 먼저...
Page 58: Config Settings
고객사의 Logo 파일을 PC로 저장한다. PC에 있는 고객사의 회사 로고를 시스템에 적용한다. Logo Import Settings ( GIF 파일 사이즈 : 10K , 126x42) Load Factory Defaults 모듈의 설정의 공장 초기화 값으로 변경한다. Reboot 시스템을 리부팅한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 59: Port Setting
Port #1 LAN 포트 #1을 사용할 유무를 설정한다. Port #2 LAN 포트 #2을 사용할 유무를 설정한다. Port #3 LAN 포트 #3을 사용할 유무를 설정한다. Port #4 LAN 포트 #4을 사용할 유무를 설정한다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 60: Packet Statistics
Description Memory Total System Memory Size Memory left System Free Memory Rx Packet Rx Packets counts Rx Byte Rx Bytes Counts Tx Packet Tx Packet Counts Tx Byte Tx Bytes Counts © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 61: System Status
펌웨어 버전을 나타낸다 System Up Time 시스템 업타임을 나타낸다. Operation Mode 현재 시스템이 운용되고 있는 오퍼레이션 모드를 나타낸다. Internet Configuration 외부망과 접속된 인터넷 정보를 나타낸다. Local Network 내부망의 네트워크 정보를 나타낸다. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 63: 하드웨어 정보
LAN port 0 Link LED LINK_LED_2 LAN port 2 Link LED LINK_LED_1 LAN port 1 Link LED I/O, IPD GPIO0 WPS Button Push I, IPU CPURST_N I/O, IPD EJT_TDO Reset Button Push(GPIO17) © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 64 I/O, IPD EJT_TDI GPIO18 UART1 Tx/Rx LED I/O, IPD EJT_TCK WPS LED(GPIO20) I/O, IPD I2C_SCLK Serial Command Mode #2(GPIO2) I/O, IPD I2C_SD RUN LED(GPIO1) 3.3V 3.3V Table 1. WizFi630 Pin Map © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 66: Important Notice
WIZnet assumes no responsibilities or liabilities for the use of any of its products, conveys no license or title under any patent, copyright or mask work rights to these products, and makes no representations or warranties that these products are free from patent, copyright or mask work infringement, unless otherwise specified.
Page 67 - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. Connect the equipment into an Outlet on a circuit different from that to which the receiver is connected. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 68 WILL VERIFY that the product Is incorporated in host equipment in a way that is represented by the testing as shown in the test report. Note: The module is used AP, Gateway, Household. (except PC.) © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
Page 69 RF module in the user’s manual of the end product which integrates this module. The end user manual shall include all required regulatory information/warning as show in this manual. © Copyright 2012 WIZnet Co., Ltd. All rights reserved.
