Prepac MA-0320 Series Assembly Instructions

Assembly
Instructions
Mode d'assemblage

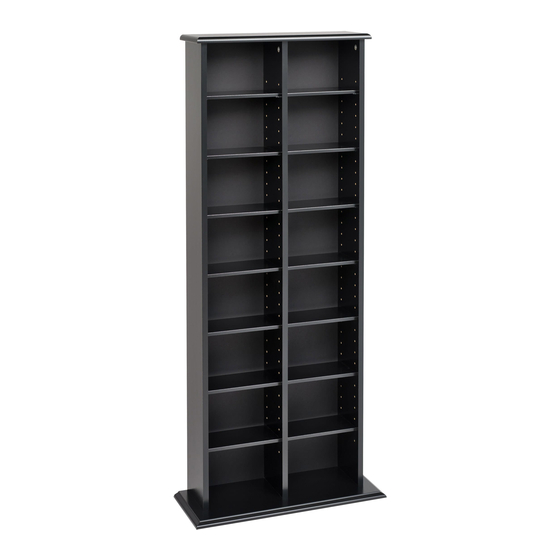

Double Width Multimedia
Storage Tower
Tour de rangement double
largeur pour multimédia
Series / Séries
#__MA-0320
1. Insert cams and wood dowels into sides
Insérez les clés et les goujons de bois dans les
côtés.
Insert cams in the unlocked position,
with the opening facing toward the hole
for the blue rapid rod.
Insérez les ferrures dans la position
déverrouillée, de façon à ce que
l'overture soit face au trou de la tige
rapide bleu.
2.
Insert blue rapid rod into the hole on the edge of
the left & right sides until it connects with the
cam. It will fit loosely and will protrude. You
won't need to apply any force.
Insérez la tige rapide bleu
côté du montants des côtés gauche et droit
jusqu'à ce qu'elle se fixe à la ferrure. ll y aura
un jeu et la vis dépassera. Vous n'aurez pas à
la forcer.
© 2013-01-10
Tower Parts / Pièces de la tour
Left Side (1)
Côté gauche Montant du centre (1)
SL-0220 o ak / chêne
GA-0220
SL-0210 black / noir
GA-0210
Top / le Dessus (1)
TP-0261 oak / chêne
TP-0251 Black / noir
If you have any missing parts, please send an email to parts@prepacmfg.com, visit
www.prepacmfg.com or call: 1-877-PREPAC1 (1-877-773-7221) Mon - Fri 7:00am to 4:30pm
Pacific Time (10:00am - 7:30pm Eastern) Please have your product series number available.
Si des pièces sont manquantes, veuillez envoyer un email à parts@prepacmfg.com, visitez
www.prepacmfg.com ou téléphoner au 1-877-PREPAC1 (1-877-773-7221) lors des heures
suivantes: LUN - VEN 7h 30 à 16h 30, heure du Pacifique. Veuillez noter le numéro de série
avant de téléphoner. Pour le service en français, contactez s'il vous plaît votre détaillant.
Cam
Ferrure
Wood Dowel
Goujon de bois
dans Ie trou sur Ie
Centre Gable Right Side (1)
Côté droit
SR-0220 oak / chêne
oak / chêne
SR-0210 black / noir
black / noir
Bottom / le Bas (1)
BT-0251 black / noir
Finished edge
Côté fini
3.
Hammer Tack Glides into the unfinished side of the Bottom
À l'aide d'un marteau, enfoncez les patins du côté non-fini du Bas
Hardware / Quincaillerie
Backer
le Dos (1)
Wood Dowel
BB-0101
Goujons de bois
Blue Rapid Rod (3)
¾" Nail
Clou de ¾"
RM-0022
Tools Needed /
Outils nécessaires
Adjustable Shelves
Tablettes ajustables (14)
Phillips Screwdriver
SH-0210 black / noir
Tournevis à pointe
cruciforme
Cam
Ferrure
Holes are drilled through
Les trous sont percés de
bord en bord
(3)
RM-0069
15mm Zinc Cam (3)
Ferrure en zinc
RM-0103
Tige rapide bleu
RM-0583
Tack Glide (4)
Patins à clou
RM-0139
2" Confirmat Screws (6)
Vis Confirmat 2"
RM-0001
(28)
Metal Dowel Pins (56)
Goujons de métal
RM-0014
Flathead
Screwdriver
Tournevis
principal plat
Hammer
Marteau
Right Side
Côté droit
Centre Gable
Montant de centre
Left Side
Côté gauche
Bottom
le Bas
LB-0469 Page 1 of/de 2
