Ensemble registre d'évacuation
Vis autotaraudeuse
8 SYSTÈME DE VENTILATION
(PRÉPARANT LE FOUR POUR L'INSTALLATION)

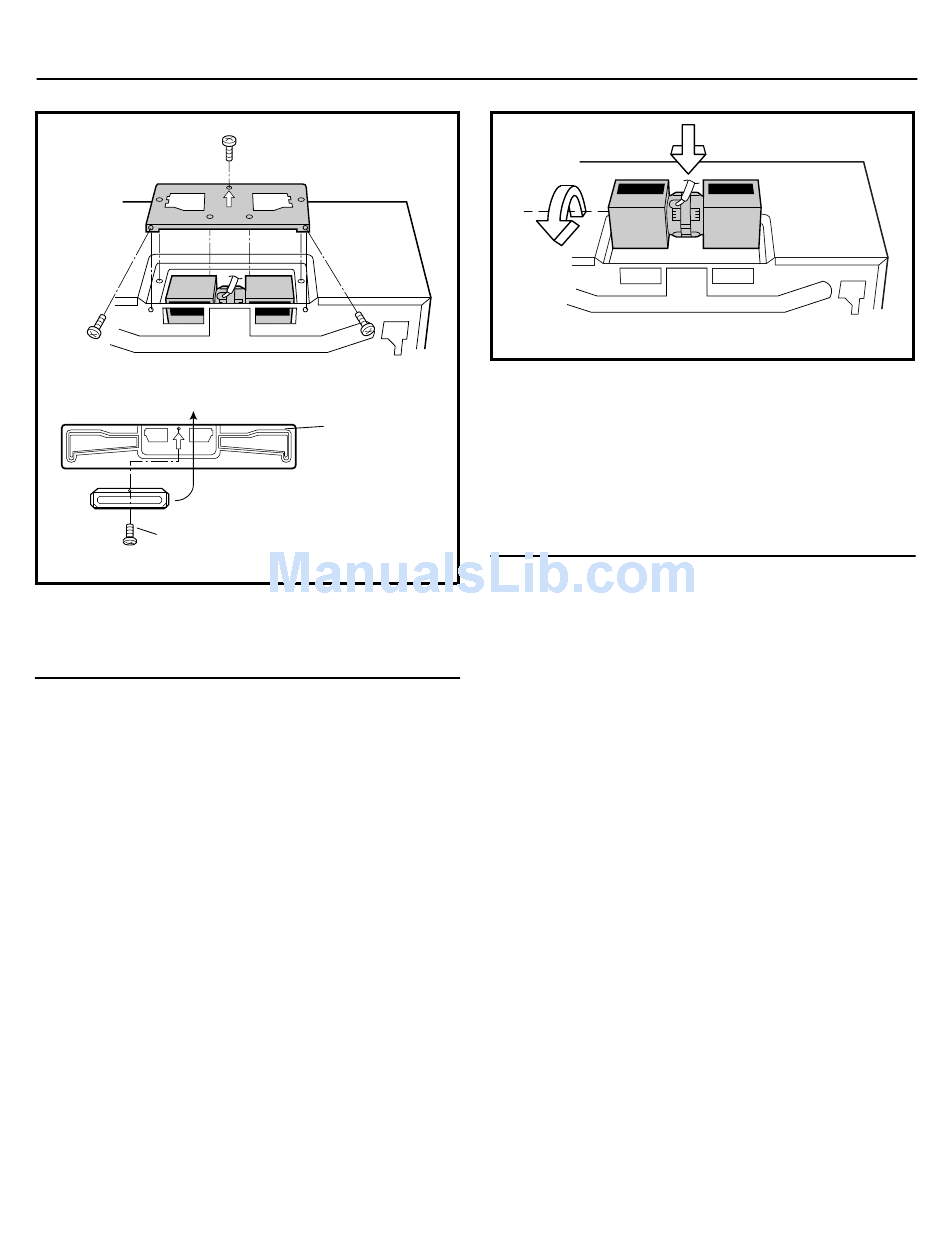

(C) ÉCHAPPEMENT VERTICAL: VENTILATION
EXTÉRIEURE
1. Enlevez et conservez les 2 vis du bord arrière et 1 vis du
centre supérieur du support de couvercle du ventilateur.
Enlevez le support de couvercle du ventilateur en le faisant
coulisser dans la direction opposée à celle indiquée par la
flèche sur le support de couvercle du ventilateur, comme
indiqué à la figure 8.
2. Enlevez soigneusement le ventilateur de hotte et retirez les
fils du coffret de fils. Voir figure 9.
ATTENTION : Ne tirez pas sur les fils de câblage et ne les
étirez pas.
3. Retournez le ventilateur de hotte et faites-le tourner de 90
degrés de manière à ce que les ouvertures de pale de ven-
tilateur soient dirigées vers le haut. Remettez le ventilateur
de hotte dans le four. Faites attention de ne pas pincer le fil
de connexion entre le support interne et le ventilateur de
hotte. Voir figure 13.
4. Placez le fil de connexion dans la boîte de raccordement
(voir le Schéma 13).
5. Remettez en place la ferrure couvercle de ventilateur en la
glissant dans les fentes dans la même direction que la flèche
marquée dessus. Assurez-vous que les pales de ventilateur
sont visibles au travers des ouvertures à l'arrière avant de
poursuivre. Fixez la ferrure sur l'appareil avec les 3 vis
enlevées à l'étape 1 précédente (voir le Schéma 11). L'unité
Instructions d'installation
Gardez le support de hotte
de ventilateur pour des
instructions ultérieures
Schéma 11
Plaque de fixation
(côté arrière)
Schéma 12
Rotation de
90°
de ventilateur de hotte est maintenant positionnée pour un
fonctionnement en évacuation à la verticale.
6. Fixez l'ensemble registre d'évacuation au couvercle de ven-
tilateur sur le dessus du coffret de carter avant de monter le
four. Pour fixer l'ensemble registre d'évacuation, reportez-
vous à la section MONTAGE MURAL DU FOUR en page 6.
9 INSTALLATION DE FOUR
CE FOUR NE PEUT ÊTRE INSTALLÉ CONVENABLEMENT
QUE SI L'ON SE RÉFÈRE AUX INSTRUCTIONS DE MON-
TAGE QUI SE TROUVENT SUR LES DEUX GABARITS.
L'ÉTAPE SUIVANTE EST DE LIRE ET DE SUIVRE LES REN-
SEIGNEMENTS DE MONTAGE QUI SE TROUVENT SUR LES
suite
GABARITS D'ARMOIRE SUPÉRIEURE ET DE MUR.
REMARQUE : CE FOUR DOIT ÊTRE FIXÉ À AU MOINS UN
POTEAU MURAL.
PLAQUE DE FIXATION
1. Séparez les 4 boulons à ailettes, emballés dans le
MATÉRIEL D'INSTALLATION, des écrous à ailettes.
2. Utilisez des vis à bois pour monter la plaque de fixation sur
le ou les montants. Utilisez des boulons à ailettes pour mon-
ter la plaque de fixation par ses trous A, B, C et D, SAUF SI
CES TROUS TOMBENT SUR LES MONTANTS. Insérez un
boulon où il y a lieu en A, B, C ou D (correspondant aux trous
du gabarit mural) et montez-y leurs ailettes articulées (voir le
Schéma 14). Reportez-vous aux instructions pour gabarit
mural.
3. Placez la plaque de fixation avec les boulons à ailettes sur
le mur et insérez les boulons à ailettes avec leurs écrous
dans les trous dans le mur, les ailettes refermées. Schéma
15. Employez les vis à bois pour fixer la plaque de fixation
aux poteaux muraux.
REMARQUE : Avant d'insérer les boulons, veillez à laisser
un espace supérieur à l'épaisseur du mur entre la plaque de
fixation et l'extrémité des écrous à ailettes (en position fer-
mée). Si vous ne laissez pas assez d'espace, l'écrou à
ailettes ne pourra pas s'ouvrir de l'autre côté du mur. En
outre, une fois que les ailettes sont ouvertes, on ne peut plus
enlever le boulon du mur, il faut donc veiller à ce que boulons
à ailettes soient dans la bonne position avant de les insérer.
5
Schéma 13
