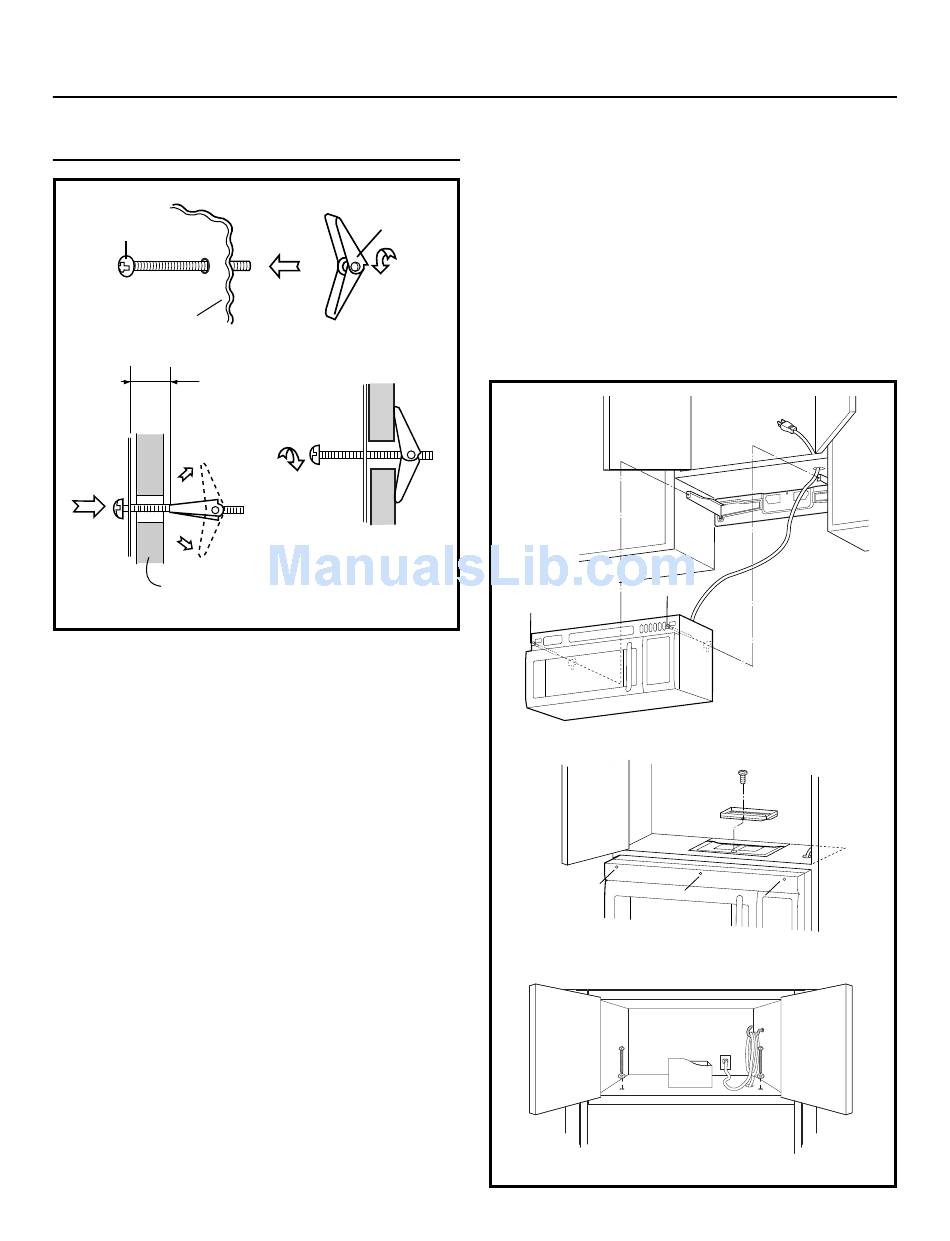

9 INSTALACIÓN DEL HORNO
Tuerca de Anclaje
Placa de Montaje
Figura 14
Deje espacio
superior al
espesor de
pared
Pared
Figura 15
NOTA: Antes de la inserción, asegúrese de dejar un espacio
superior al espesor de la pared entre la Placa de Montaje y
el extremo de cada una de las Tuercas de Anclaje (en la
posición cerrada). Si usted no deja suficiente espacio, la
Tuerca de Anclaje no podrá abrirse en el otro lado de la
pared. Además, una vez que la Tuerca de Anclaje se abre,
ésta no puede retirarse del orificio; por lo tanto asegúrese
que todos los Anclajes están en la posición correcta antes
de la inserción.
4. Alinee cuidadosamente la Placa de Montaje y sostenga en
posición mientras aprieta los Pernos de Anclaje. Hale el
Perno de Anclaje hacia usted y gire en sentido horario para
apretar. Figura 16
MONTAJE DEL HORNO EN LA PARED
Se recomiendan dos personas para sujetar el Horno Microondas
/ Campana Extractora a la Placa de Montaje.
1. Inserte el cable de energía a través del orificio hecho en la
parte inferior del gabinete superior.
2. Instale el horno deslizándolo sobre los brazos de la Placa de
Montaje. Presiónelo todo el recorrido hasta la pared. Véase
la Figura 17.
3. Apriete los dos Tornillos de Montaje (D) ubicados en la placa
delantera del horno. Véase la Figura 17.
4. Sujete la rejilla con los tornillos (A) y apriete (removidos en
la Sección 7 en la página 3). Véase la Figura 18.
Instrucciones de Instalación
cont.
Perno de Anclaje
Figura 16
5. Utilice los dos Tornillos del Gabinete Superior y las dos
Arandelas Planas, suministradas en los HERRAJES DE
INSTALACIÓN, para sujetar la unidad al gabinete superior.
Véase la Figura 19.
6. (Sólo para Escape Vertical) Sujete el Regulador de Succión
de Extracción a la cubierta del ventilador ubicada en la parte
superior del horno deslizándolo dentro de las ranuras en la
misma dirección de la flecha. Utilice Tornillo Autoperforante
4 x12 mm de los HERRAJES DE INSTALACIÓN y apriete
para colocar en su sitio. Véase la Figura 19.
7. Enrolle el cable de energía y sujételo a la parte interior del
gabinete utilizando el Colgador de Cable de Energía. Véase
la Figura 19.
(D)
(A)
6
(D)
Figura 17
(A)
(A)
Figura 18
Figura 19
