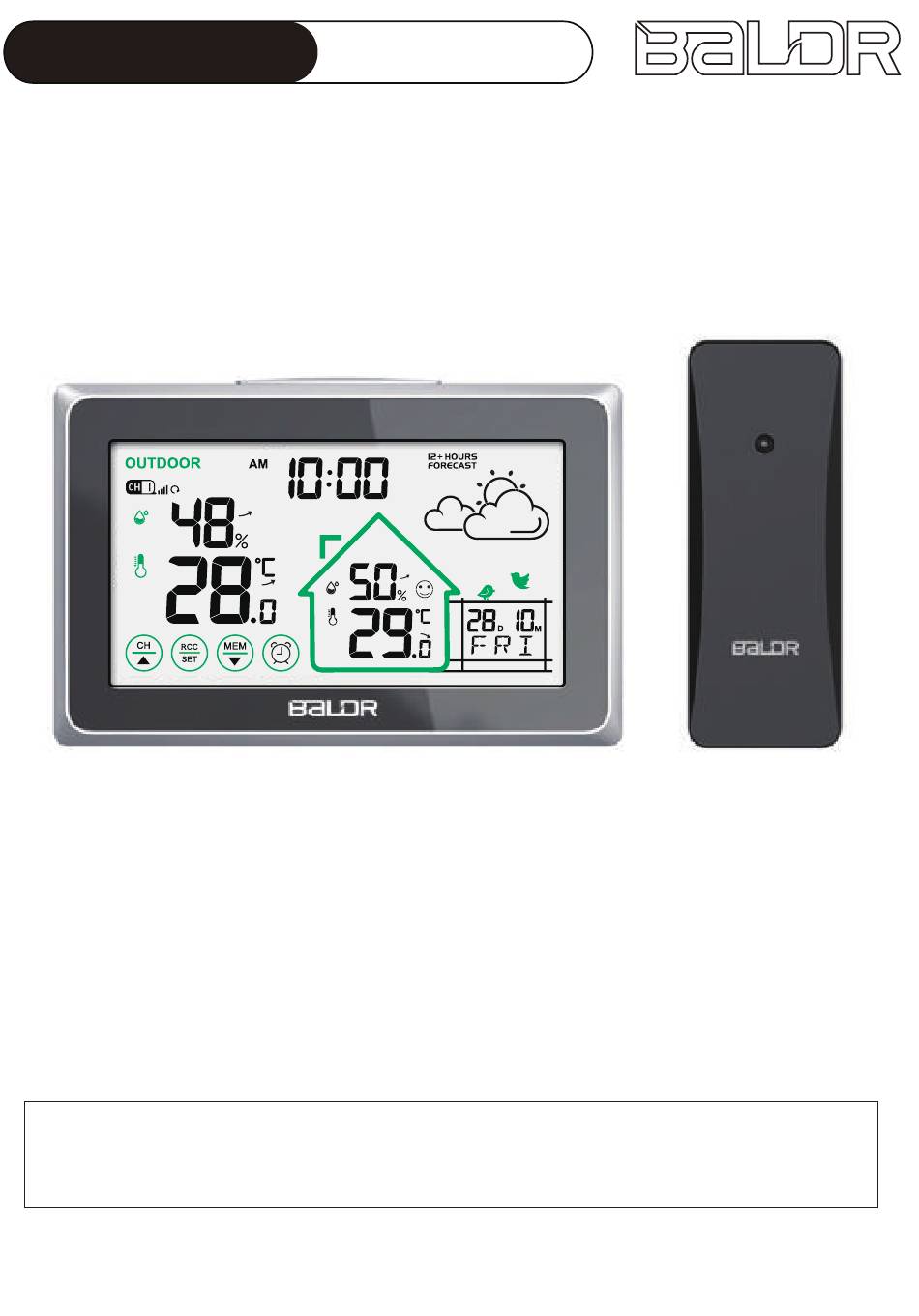

USER MANUAL
TOUCH SCREEN WIRELESS WEATHER STATION
WITH REMOTE SENSOR
We thank you for your purchase of Baldr Touch Screen Wireless
Weather Station with Remote Sensor. It has been designed and
constructed using innovative components and techniques to
enable the perfect display. Please read the instructions carefully to
become familiar with the properties and functions before you use
the unit.
For the start-up of this device:
Main unit by 3xAAA Batteries (not included)
Sensor by 2 x AA batteries (not included)
MODEL:B0340WST2H2R-V7
(US VERSION)
Advertisement
Table of Contents
Related Manuals for BALDR B0340WST2H2R-V7
Summary of Contents for BALDR B0340WST2H2R-V7
- Page 1 (US VERSION) TOUCH SCREEN WIRELESS WEATHER STATION WITH REMOTE SENSOR We thank you for your purchase of Baldr Touch Screen Wireless Weather Station with Remote Sensor. It has been designed and constructed using innovative components and techniques to enable the perfect display. Please read the instructions carefully to become familiar with the properties and functions before you use the unit.
-
Page 2: Main Unit
PRODUCT OVERVIEW MAIN UNIT ALWAYS 15 16 17... - Page 3 1. Weather forecast Weather forecast for next 12-24 hours 2. Calendar display 3. Weekdays in 7 languages 4. Current time 12/24 hour format selectable 5. Indoor temperature and humidity 6. Outdoor temperature and humidity 7. Max/min record of indoor temperature and humidity 8.
-
Page 4: Outdoor Sensor
OUTDOOR SENSOR 1. Signal light 2. Hanging hole 3. Battery compartment 4. Channel 1-2-3 switch FEATURES ● WWVB atomic time ● Up to 3 RF channels for outdoor sensors (only one sensor included) ● Calendar, alarm and snooze function ● Time display in 12/24H ●... -
Page 5: Package Content
1 x Weather Station Main Unit 1 x Remote Sensor 1 x User Manual GETTING START BALDR recommends high quality alkaline or lithium batteries for the best product performance. Heavy duty or rechargeable batteries are not recommended. MAIN UNIT INSTALLATION 1. -
Page 6: Main Unit Setup
Note: Main unit will auto receive outdoor signal after power on, the receiving status will last for max 3 minutes. The receiving anten- na signal will flash. If no signal received in 3 minutes, it will stop receiving outdoor signal. If the main unit is out of 3 minutes’... - Page 7 *RCC symbol display: a. When receiving signal , RCC symbol “ ” will be flashing by“1HZ”. b. When signal successfully received, LCD will display complete RCC symbol “ ” and exit RCC receiving. c. If no signal is received, the RCC symbol will disappear. Manual Settings After signal received, if there is no need for other settings, you can just finish reading here.
- Page 8 DST symbol display: a. Select “DST ALWAYS” ,means DST function is always on all the year round. b. Select “DST ”,means DST function will be on during daylight saving time. c. Select “DST OFF”, means DST function is off. Press “ RCC/SET ” to select 12/24H Time Format. Default setting :12 H.
-
Page 9: Alarm Function
ALARM FUNCTION Alarm Time Setting Press and hold “ ” button to enter into alarm time setting. Press “ CH/▲” or “ MEM/▼” button to adjust data; press and hold“ CH/▲” or “ MEM/▼” button will quickly change the value by 8 steps. - Page 10 OPERATION GUIDELINES MAX AND MIN RECORD Press “ MEM/▼” button to check outdoor and indoor max/min temperature and humidity. The checking order is : Max Record→Min Record→Exit. The value will display for 3 seconds. Press and hold the “ MEM/▼” button to clear the max and min record.
-
Page 11: Backlight Function
HUMIDITY After power on ,the indoor humidity will display automatically, it will update reading each 30 seconds and start to receive outdoor signal which lasts for max 3 minutes. Humidity display range: 1%-99%;for humidity lower than 1%,the reading will be “1%”;for humidity higher than 99%,the reading will be “99%”. -
Page 12: Troubleshooting
LOW BATTERY INDICATORS ● About Outdoor Sensor: When battery indicator shows next to the outdoor temperature, replace batteries in your outdoor sensor. ● About Main Unit: When battery indicator shows next to Indoor Temperature, replace main unit battery. TROUBLE SHOOTING Problem Possible Solution Flashing of the outdoor reading is generally... - Page 13 “LL.L” will display on screen for indication. If your BALDR product does not operate properly after trying the troubleshooting steps, please contact the seller on your order page or shoot an email to: service@baldr.com.
- Page 14 Important Placement Guidelines ● The distance between main unit and transmitter should be at least 5~6.5 feet (1.5~2 meters) away from any interfering sources such as computer monitors or TV sets. ● To maximize wireless range, place units away from large metallic items, thick walls, metal surfaces, or other objects that may limit wireless communication.
-
Page 15: Warranty
WARRANTY BALDR provides a 1-year limited warranty on this product against manufacturing defects in materials and workmanship. Warranty service can only be performed by our authorized service center. The original dated bill of sale must be presented upon request as proof of purchase to us, or our authorized service center. - Page 16 AVEC CAPTEUR À DISTANCE Nous vous remercions pour votre achat de la Station météo sans fil à écran tactile Baldr avec capteur à distance. Elle a été conçue et construite en utilisant des composants et des techniques inno- vants pour permettre un affichage parfait. Veuillez lire attentive- ment les instructions afin de vous familiariser avec les propriétés...
-
Page 17: Unité Principale
APERÇU DES PRODUITS UNITÉ PRINCIPALE ALWAYS 15 16 17... - Page 18 1. prévisions météorologiques Prévisions météorologiques pour les prochaines 12-24 heures 2. affichage du calendrier 3. les jours de la semaine en 7 langues 4. heure actuelle Format 12/24 heures sélectionnable 5. température et humidité intérieures 6. température et humidité extérieures 7.
-
Page 19: Capteur Extérieur
CAPTEUR EXTÉRIEUR 1. Feu de signalisation 2. trou de suspension 3. compartiment à piles 4. interrupteur du canal 1-2-3 CARACTÉRISTIQUES Temps atomique WWVB ● ● Jusqu'à 3 canaux RF pour les capteurs extérieurs (un seul capteur inclus) ● Calendrier, alarme et fonction de répétition ●... -
Page 20: Contenu Du Paquet
1 x capteurs à distance 1 x Manuel de l'utilisateur POUR COMMENCER BALDR recommande des piles alcalines ou au lithium de haute qualit é pour obtenir les meilleures performances du produit. Les piles lourdes ou rechargeables ne sont pas recommand ées. - Page 21 CH1 à CH2 à CH3, intervalles de 10 secondes), vous devez sélectionner le même nombre de choix pour le capteur et l'unité principale afin de synchroniser. ● Alimentez l'unité principale avant de charger la batterie du capteur. Note: l'unité principale reçoit automatiquement le signal extérieur après la mise sous tension, l'état de réception dure au maximum 3 minutes.
- Page 22 réception quotidienne des signaux RCC : des signaux radio réguliers sont reçus chaque jour à UTC 7h00, 8h00, 9h00, 10h00 et 11h00. Il commence à recevoir des signaux à UTC 7h00 du matin tous les jours. Pour chaque jour, une fois le signal reçu à...
- Page 23 Appuyez sur “RCC/SET” pour sélectionner le fuseau horaire. Réglage par défaut : -5(EST). Appuyez sur le bouton “CH/▲” ou “MEM/▼” pour sélectionner le fuseau horaire de ST(-4),EST (-5),CST(-6),MST(-7),PST(-8),AKT(-9),HAT(-10) . Fuseau horaire Atlantique Eastern Central Montagne Pacifique Alaskien Hawaïen Appuyez sur “RCC/SET” pour sélectionner DST ON / OFF. Réglage par défaut: ON.
- Page 24 Appuyez sur “RCC/SET” pour sélectionner la date. Appuyez sur le bouton “CH/▲” ou “MEM/▼” pour ajuster la valeur. Appuyez sur “RCC/SET” pour sélectionner la langue du jour de la semaine. Réglage par défaut : GER. Appuyez sur le bouton “CH/▲” ou “MEM/▼”...
-
Page 25: Directives De Fonctionnement
Réglage de l'alarme ON/OFF En mode d'affichage de l'heure, appuyez sur la touche “ ” pour vérifier l'heure de l'alarme. Appuyez deux fois sur la touche “ ” pour activer ou désactiver l'alarme à l'aide du symbole En mode d'affichage de l'heure de l'alarme, appuyez sur la touche “... - Page 26 TEMPÉRATURE Après la mise sous tension, la température intérieure s'affiche automatiquement, la lecture s'actualise toutes les 30 secondes et commence à recevoir un signal extérieur qui dure aumaximum 3 minutes. Plage d'affichage de la température intérieure : 14℉~ 122℉ (-10℃~ 50.0℃) ; pour une température inférieure à 14℉, la lecture sera : "LL.L"...
-
Page 27: Prévisions Météorologiques
Indication par des flèches des variations d'humidité : s'affiche lorsque le relevé augmente de 3% d'humidité rela- tive en une heure ou par rapport au dernier relevé. s'affichera lorsque le relevé diminuera de 3% d'humidité relative en une heure ou par rapport au dernier relevé. Résolution sur l'humidité... - Page 28 LE DÉPANNAGE Problème Solution possible Le clignotement de la lecture en plein air est généralement un indication d'interférence sans fil. Apportez le capteur et l'écran àl'intérieur, côte à côte et retirer les piles de chacun. La lecture à Assurez-vous que l'interrupteur 1-2-3 l'extérieur clignote des deux unités correspond.
- Page 29 "LL.L" s'affiche à température extérieure l'écran pour indication. Si votre produit BALDR ne fonctionne pas correctement après avoir essayé les étapes de dépannage, veuillez contactez le vendeur sur votre page de commande ou envoyez un courriel à : service@baldr.com.
- Page 30 Lignes directrices importantes pour le placement ● La distance entre l'unité principale et l'émetteur doit être d'au moins 5 à 6,5 pieds ( 1,5 à 2 mètres) de toute source d'inter- férence comme les écrans d'ordinateur ou les téléviseurs. ● Pour maximiser la portée sans fil, placez les appareils loin des gros objets métalliques, des murs épais, des surfaces métalliques ou d'autres objets qui peuvent limiter la communication sans fil.
-
Page 31: Garantie
GARANTIE BALDR offre une garantie limitée de 1 an sur ce produit contre les défauts de fabrication du matériel et de la fabrication. Le service de garantie ne peut être effectué que par notre centre de service agréé. L'acte de vente original daté doit être présenté... - Page 32 service@baldr.com...
