Betriebsanleitung
Seitenkanal-Vakuumpumpen
O
F
E
F
M

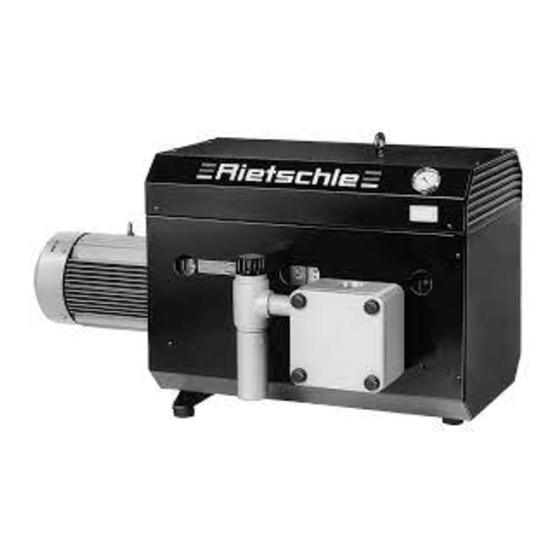

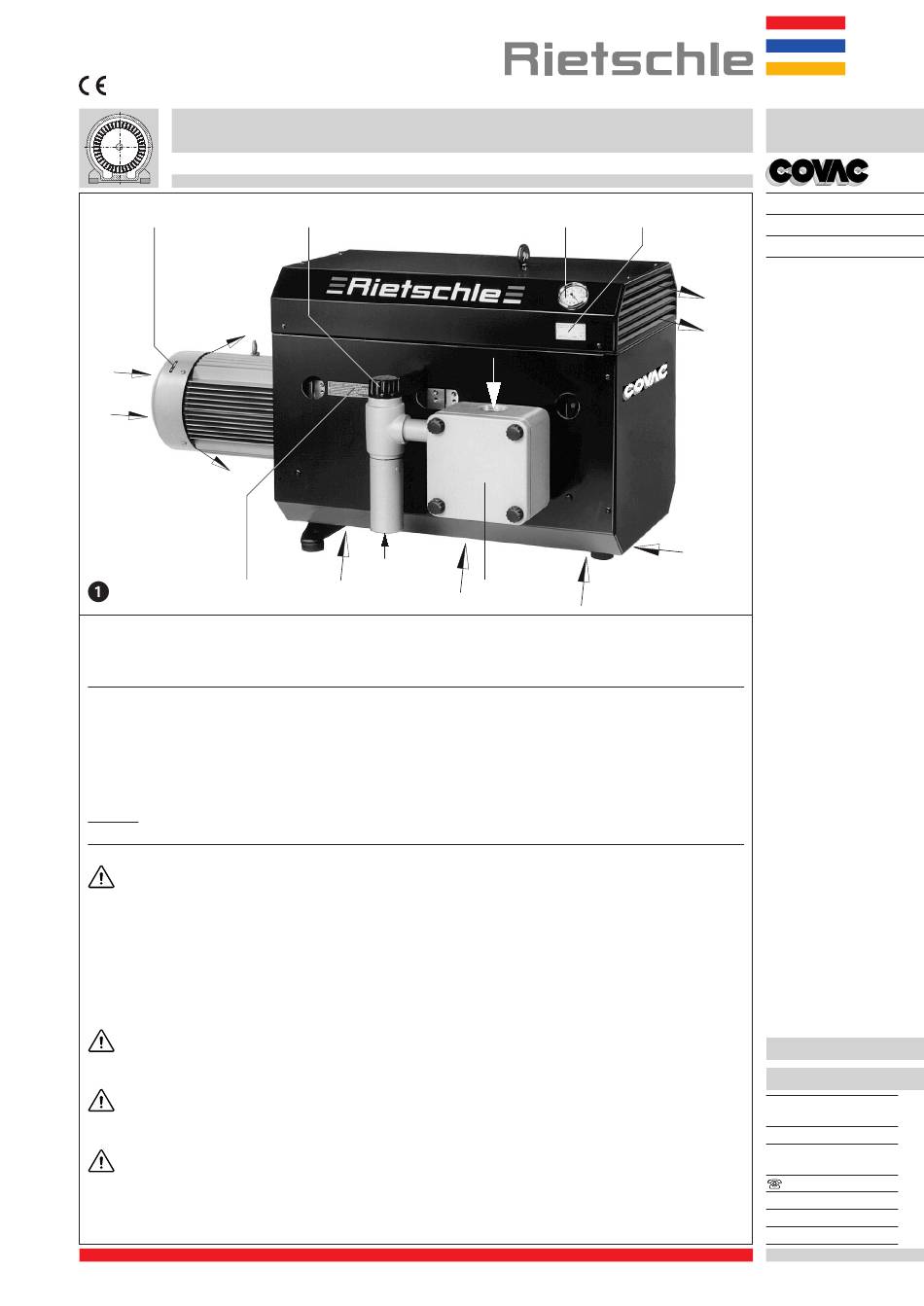

Ausführungen
Diese Betriebsanleitung gilt für folgende mehrstufige Seitenkanal-Vakuumpumpen: SMV 160, SMV 300 und SMV 500.
Das Saugvermögen bei freier Ansaugung beträgt 180, 300 und 470 m
vermögens vom Ansaugdruck zeigt das Datenblatt D 561.
Beschreibung
Die nach dem dynamischen Prinzip verdichtenden Typen SMV arbeiten mit berührungsfrei rotierenden Laufrädern. Die
angesaugte Luft wird durch ein eingebautes Mikro-Feinfilter gereinigt. Die Vakuumpumpe ist durch eine Schallhaube
gekapselt. Die Kühlung der Vakuumpumpe erfolgt über Kupplungslüfter, welche die frische Kühlluft (E) unterhalb der
COVAC ansaugen und die erwärmte Luft am Kühlluftaustritt (F) ausblasen.
Der Antrieb der Pumpen erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung.
Ein Vakuum-Regulierventil (C) erlaubt die Einstellung von Vakuum auf gewünschte, jedoch nach oben begrenzte Werte.
Ein Vakuummeter (Y) zeigt laufend an, in welchem Vakuumbereich gearbeitet wird.
Zubehör: Bei Bedarf Rückschlagventil (ZRK), Staubabscheider (ZFP), vakuumdichtes Ansaugfilter (ZVF) und Motor-
schutzschalter (ZMS).
Verwendung
Die Seitenkanal-Vakuumpumpen SMV sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die
Schutzeinrichtungen entsprechen EN DIN 294 Tabelle 4 für Personen ab 14 Jahren.
Die SMV 160 kann im Dauerbetrieb bei jedem Druck zwischen Atmosphäre und einem Ansaugdruck von 200 mbar
(abs.) betrieben werden. Kurzzeitig ist ein max. Endvakuum von 150 mbar (abs.) bei 50 Hz und 100 mbar (abs.) bei
60 Hz möglich.
Die SMV 300 und SMV 500 können im Dauerbetrieb bei jedem Druck zwischen Atmosphäre und einem Ansaugdruck
von 200 mbar (abs.) betrieben werden. Kurzzeitig ist ein max. Endvakuum von 100 mbar (abs.) bei 50 Hz und
60 mbar (abs.) bei 60 Hz möglich.
Bei Betrieb unter 200 mbar (abs.) bitte Rücksprache mit Rietschle.
Die COVAC eignet sich für die Förderung von Luft mit einer relativen Feuchte bis zu 90 % und trockenen, nicht
aggressiven Gasen.
Es dürfen keine gefährlichen Beimengungen (z.B. brennbare oder explosive Gase oder Dämpfe), Wasser-
dampf oder aggressive Gase angesaugt werden.
Bei Förderung von brennbaren oder aggressiven Gasen und Dämpfen mit Sonderausführungen muß die
Sicherheitsanleitung X 1 beachtet werden.
Die Umgebungstemperatur und die Ansaugtemperatur muß zwischen 5 und 40° C liegen. Bei Temperatu-
ren außerhalb dieses Bereiches bitten wir um Rücksprache.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ausführungen
mit Ex-Schutz-Motor sind lieferbar.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Vakuumpumpe zu einer
Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anla-
genseits vorzusehen.
C
E
E
Y
N
A
S
E
3
/h bei 50 Hz. Die Abhängigkeit des Saug-
SMV
SMV 160
SMV 300
SMV 500
F
E
B 561
1.11.2000
Werner Rietschle
GmbH + Co. KG
Postfach 1260
79642 SCHOPFHEIM
GERMANY
0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
E-Mail: info@rietschle.com
http://www.rietschle.com
