Summary of Contents for Hans Grohe Croma 04908 0 Series

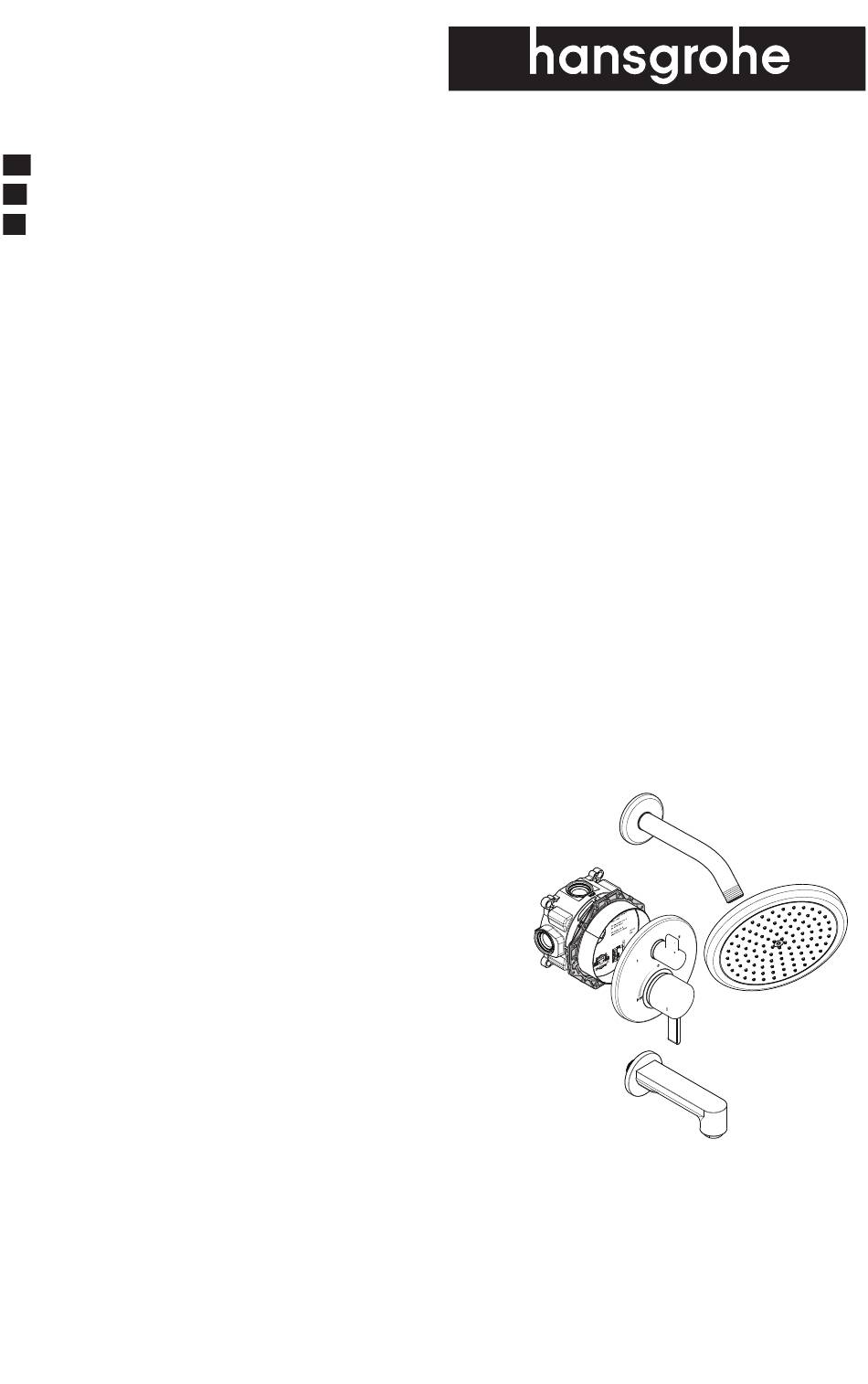

- Page 1 EN Installation / User Instructions / Warranty FR Instructions de montage / Mode d'emploi / Garantie ES Instrucciones de montaje / Manejo / Garantía Croma Pressure Balance Tub/Shower Set With Rough 04908xx0...
- Page 2 English Technical Information Water pressure recommended 15 - 75 PSI (0.1-0.5 MPa) maximum 145 PSI (1 MPa) Hot water temp. recommended 120°-140° F (49°- 60°C)* maximum 158°F (70° C)* Flow rate @ 44 PSI (0.3 Mpa) valve 4.5 GPM (17.0 l/min) 26478xx1 2.0 GPM (7.6 L/min) * Please know and follow all applicable local plumbing...
-
Page 3: Données Techniques
Français Données techniques Pression d’eau recommandée 15 - 75 PSI (0.1-0.5 MPa) maximum 145 PSI (1 MPa) Température d'eau chaude recommandée 120°-140° F (49°- 60°C)* maximum 158°F (70° C)* Capacité nominale @ 44 PSI (0.3 Mpa) soupape 4.5 GPM (17.0 l/min) 26478xx1 2.0 GPM (7.6 L/min) * Vous devez connaître et respecter tous les codes de... - Page 4 Español Datos tecnicos Presión en servicio recomendada 15 - 75 PSI (0.1-0.5 MPa) máximo 145 PSI (1 MPa) Temperatura del agua caliente recomendada 120°-140° F (49°- 60°C)* máximo 158°F (70° C)* Caudal máximo @ 44 PSI (0.3 Mpa) válvula 4.5 GPM (17.0 l/min) 26478xx1 2.0 GPM (7.6 L/min) * Debe conocer y cumplir todos los códigos locales...
- Page 5 Croma Pressure Balance Tub/Shower Set With Rough 04908xx0 iBox Universal Plus Ecostat Pressure Balance Trim S with Diverter 01850181 04447xx0 2½"-3⅝" (63 - 91 mm) 3⅛" (80 mm) 5⅞" (149 mm) ⅝" (15 mm) 2⅜" (60 mm) 5⅜" (137 mm) 1⅛"...
- Page 6 Installation Suggestion / Suggestion d'installation / Sugerencia para la instalación ½ NPT drop-ear ell The measurements shown here are suggestions and may be altered to suit the needs and preferences of the homeowner. Les mesures indiquées sont des sug- ½" gestions, qui peuvent être modifiées en fonction des besoins et préférenc- es du propriétaire.
- Page 7 **Tub spout requirements / Exigences pour le bec de baignoire / Requisitos para el caño de la bañera The tub spout requires either a ¾" NPT female ½" NPT fitting or a ½" NPT male nipple recessed ⅜" (10 mm) behind the surface of the finished wall. Le bec de la baignoire requiert un raccord ⅜"...
- Page 8 Installation Suggestions / Suggestions d'installation / Sugerencias para la instalación English Français Español When intalling the supply Pour monter les différents rac- Para enroscar los codos de elbows, hold the iBox steady cors, on peut fixer l'iBox grâce à conexión, fijar el iBox universal using a pipe and a vise.
- Page 9 Español English Français It is possible to support the iBox C’est possible de soutenir le Es posible apoyar la válvula que Plus Universal using a stringer robinet utilisant un plaque ar- utiliza una placa trasera y tornil- and screws (not included). rière et vis (pas inclus).
- Page 10 Adjust the fixing ring / Ajuster l'anneau de fixation / Ajuste el anillo de fijación press English Français Español The fixing ring may be reposi- L’anneau réparant pourrait être El anillo que fija puede ser reco- tioned to accommodate different repositionné...
-
Page 11: Installation / Installation / Instalación
Installation / Installation / Instalación see page 7 for tub spout piping requirements Voir page 7 pour les exigences relatives à la section de tuyau du bec de la baignoire. Consulte la página 7 para conocer los requisitos para el caño de bajada del surtidor de bañera. - Page 12 ½" NPT English Français Español Make sure that the valve is level. Assurez-vous que le robinet est Asegúrese de que la válvula de niveau. quede nivelada. Install the valve so that the outside surface of the finished Installez le robinet de façon à Instale la válvula de modo que wall falls between the "min"...
- Page 13 ½" NPT ⅜" (10 mm) ¾" NPT ⅜" (10 mm) Español English Français The tub spout requires either a Le bec de la baignoire requiert El surtidor de ducha requiere ¾" NPT female fitting or a ½" un raccord femelle NPT de una conexión hembra NPT de NPT male nipple recessed ⅜"...
- Page 14 Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude et de l’eau froide / Lave los suministros frío y caliente > 5 min 90° 4 mm 4 mm > 5 min English Français Español Remove the dust cover. Retirez l’étiquette.
- Page 15 90° 4 mm 4 mm English Français Español Close the stops. Fermez l’eau chaude et Cierre los pasos del agua l’eau froid caliente y del agua fría en los à les butées d’arrêt cierres de servicio. d’isolation.
- Page 16 Installation / Installation / Instalación ¹ ⁄ ₁ ₆ " 5 mm - ⅛ " 1 - 2 English Français Español Make sure that the Fermez l’eau à les bu- Cierre el paso del agua stops are closed. tées d’ârret d’isolation. en la entrada del sumi- nistro o los cierres de Cut the plaster shield so that...
- Page 17 4 mm English Français Español Install the function block. Insérez le bloc de fonction. Inserte el bloque de función. Measure the distance from the Mesurez la distance entre la Mida la distancia desde la par- front of the plaster shield to one pièce de surface et l’extérieur te interna hasta la parte externa of the screw-in flanges (“X”).
- Page 18 4 mm 90° 90° 4 mm English Français Español Add ½" to this measurement. Ajoutez ½ po à la mesure « X ». Agregue ½" a X. Cut each screw so that it is X + Coupez l’extrémité filetée du Corte el extremo roscado del ½"...
- Page 19 English Français Español Install the carrier plate so that Installez la plaque-support de Instale la placa del portador de the notch is at the bottom. façon à ce que l’encoche soit manera que la ranura quede en vers le bas. la parte inferior.
- Page 20 English Français Español Measure the temperature of the Mettez le temperature de l'eau. Mida la temperatura del agua. output water. • Si le robinet s’ouvre en faisant • Si la válvula abre en caliente, • If the valve opens through couler l’eau chaude, inversez invierta cartucho...
- Page 21 3 mm English Français Español Lubricate the pressure balance Lubrifiez la joint torique sur Lubrique la junta del cartucho cartridge o-ring using a small la cartouche avec une petite con una pequeña cantidad de amount of white plumber’s quantité de graisse de plombe- grasa blanca para plomería.
- Page 22 2 mm 2.5 mm English Français Español Install the volume control Installez le poignée d'inverseur. Instale el mando del inversor. handle. Serrez les vis. Apriete el tornillo Tighten the screw. Installez l’adapteur. Instale el adaptador. Install the handle adapter. Installez le poignée. Instale el mando.
- Page 23 Adjust the Rotational Limit Stop / Réglez la butée de limite de rotation / Ajuste el tope límite rotacional hotter cooler plus chaude plus froid más caliente más frío English Français Español Pull the white rotational limit Tirez vers extérieur l’arrêt de Tire la parada de límite ro- stop outward.
- Page 24 Reverse the cartridge / Inversez la cartouche / Invierta el cartucho 90° 90° 4 mm + ¼ turn Ø English Français Español If the valve opens through Si le robinet s’ouvre Si la válvula abre en hot, reverse the cartridge. en faisant couler l’eau caliente, invierta el chaude, inversez la...
- Page 25 4 mm 90° 90° English Français Español Turn the handle counter-clock- Tournez la poignée dans le sens Gire la manija en sentido antiho- wise approximately ¼ turn after antihoraire. Tournez-la encore rario. Gire aproximadamente ¼ hitting the stop. d’environ ¼ de tour après avoir después de alcanzar el tope.
- Page 26 Installation / Installation / Instalación 14413xx1 ½" NPT ¾" NPT 11 mm (⁷⁄₁₆") 11 mm (⁷⁄₁₆") English Français Español ½" NPT Installation: Wrap Enveloppez les filets sur le rac- Envuelva las roscas del niple the threads on the nipple with cord fileté...
- Page 27 3 mm 1.48 ft-lb / 2 Nm English Français Español Install the spout. Installez le bec. Instale el surtidor. Tighten the screw. Serrez la vis. Apriete el tornillo.
- Page 28 Installation / Installation / Instalación NPT ½ 26478xx1 17 mm 7.4 ft-lb 10 Nm 2 mm 0.74 ft-lb 1 Nm...
- Page 29 Replacement Parts / Pièces détachées / Repuestos iBox Universal Plus 01850181 97739000 13595000 not included non compris no incluido 98560000 5x1.5 98797000 Ecostat Pressure Balance Trim S with Diverter 04447xx0 96525000 98283000 96447000 13596xx0 (optional) 16x2 88727000 95253xx0 29x3 88772000 96454000 95181000 88765xx0...
- Page 30 Croma Showerhead 220 1-Jet Showerarm Standard 9" 26478xx1 04816xx3 94246000 98942xx1 97958xx0 06920xx0 98941xx1 97536000 97606000 Metris Tub Spout 14413xx1 92758000 96472001 98134000 (16x2.5) 98180000 98051000 (60x3) (32x3) 97810000 97163xx0 98149000 (7x2) 95795xx0...
- Page 31 User Instructions / Instructions de service / Manejo warmer ouvert plus chaud abierto más caliente cooler fermé plus froid cerrado más frÍo...
- Page 32 Cleaning / Nettoyage / Limpieza 26478xx1 2 mm 17 mm scale remover détartrant commercial desincrustante comercial 17 mm 7.4 ft-lb 10 Nm...
- Page 33 2 mm 0.74 ft-lb 1 Nm >1 min...
- Page 34 scale remover détartrant commercial desincrustante comercial 4 mm 4 mm 1.5 ft-lb 2 Nm...
- Page 35 Cleaning Recommendation for Hansgrohe Products Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of it.
-
Page 36: Para Obtener Mejores Resultados
Important • Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l’eau propre après chaque utilisation. •... -
Page 37: What We Will Do
English Hansgrohe Inc. Limited Warranty Offering our customers the highest quality at all times is a funda- This warranty does not cover: (i) accessories, connected materi- mental part of the Hansgrohe, Inc. company philosophy. We of- als and products, or related products not manufactured by Hans- fer consumers a limited warranty on our hansgrohe and AXOR grohe, Inc. -
Page 38: Garantie
AGE TO THE PRODUCT RESULTING FROM REASONABLE This warranty gives you specific legal rights, and you may also WEAR AND TEAR, OUTDOOR USE, MISUSE (INCLUDING have other rights which vary from state to state. USE OF THE PRODUCT FOR AN UNINTENDED APPLICA- PRODUCT INSTRUCTIONS AND QUESTIONS TION), FREEZING WATER, EXCESSIVE WATER PRESSURE, PIPE CORROSION IN THE HOME IN WHICH THE PRODUCT IS... - Page 39 Si vous demandez un service de garantie, vous devrez fournir : REMPLACER, INSTALLER OU DÉMONTER CE PRODUIT), QU’ILS SURVIENNENT D’UNE VIOLATION DE LA GARAN- 1. Le reçu de caisse ou une autre preuve de la date et du lieu TIE EXPRESSE OU IMPLICITE, UNE RUPTURE DE CONTRAT, d'achat.
- Page 40 Hansgrohe, Inc. 1490 Bluegrass Lakes Parkway Alpharetta, GA 30004 Tel. 800-334-0455 Fax 770-889-1783 www.hansgrohe-usa.com...
