Operators Manual
Installation, Operation & Service

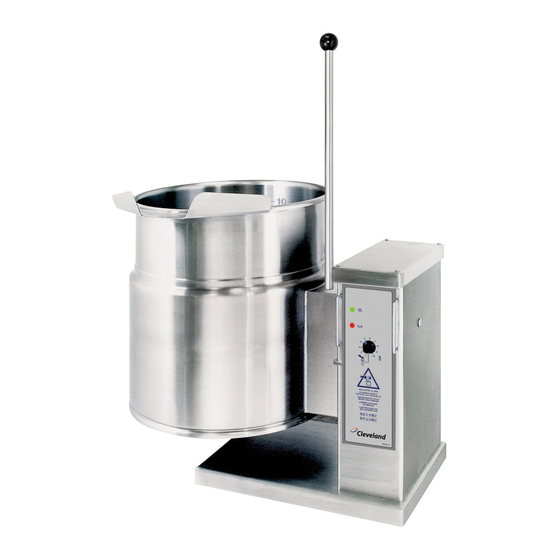

Electric Table Top Kettles
Manuel de l'opérateur
Installation, fonctionnement et entretien
Bassines électriques de table
Manual del Operador
Instalación, Operación y Servicio
Marmitas Eléctricas de Mesa
Bedienungsanleitung
Installierung, Bedienung und Wartung
Elektrischer Kochtopf für den
FOR YOUR SAFETY
IMPORTANT!
POUR VOTRE SÉCURITÉ
IMPORTANT!
PARA SU SEGURIDAD
¡IMPORTANTE!
FÜR IHRE SICHERHEIT
Enodis
United Kingdom
Enodis UK Limited
Swallowfield Way Hayes
Middlesex, England UB3 1DQ
Phone: 44-181-561-0433
Service: 011-44-181-848-3643
Fax: 011-44-181-848-0041
Küchenschalter
Ensure kettle is at room temperature and pressure gauge is showing zero
or less pressure prior to removing any fittings.
Avant d'enlever un raccord quelconque, assurez-vous que la bassine est à
la température ambiante et que l'indicateur de pression montre une
pression de zéro ou moins.
Asegúrese que la marmita esté a temperatura ambiente y que el
manómetro muestre cero o menos de presión antes de remover alguna
conexión.
Vergewissern Sie sich, dass der Kochtopf Raumtemperatur hat und der
Druckmeßgerät null oder weniger anzeigt, ehe Sie irgendwelche Teile abnehmen.
WARNUNG!
Français
Enodis France S.A
23, Rue Condorcet
Fleury-Merogis
91712 Ste Genevieve des-Bois
Cedex, France
33-1-69022502/69022525
Fax: 33-1-690-222500
www.enodis.fr
sleboeuf@enodis.fr
Español
Enodis de Espana, S.A.
C/Caetagena, 182 Bjs.
08013 Barcelona, Spain
34-93-265-8979
Fax: 34-93-231-0016
enodis@jnpcom.com
KET-3-T
KET-6-T
KET-12-T
KET-20-T
TKET-3-T
TKET-6-T
TKET-12-T
Deutsch
Enodis GmbH
Auf der Weih 11
D-35745 Herborn, Germany
49-2772-580-550
Fax: 49-2772-580-570
www.enodis.com
enodisgmb@aol.com
KE55512-1
01/04
