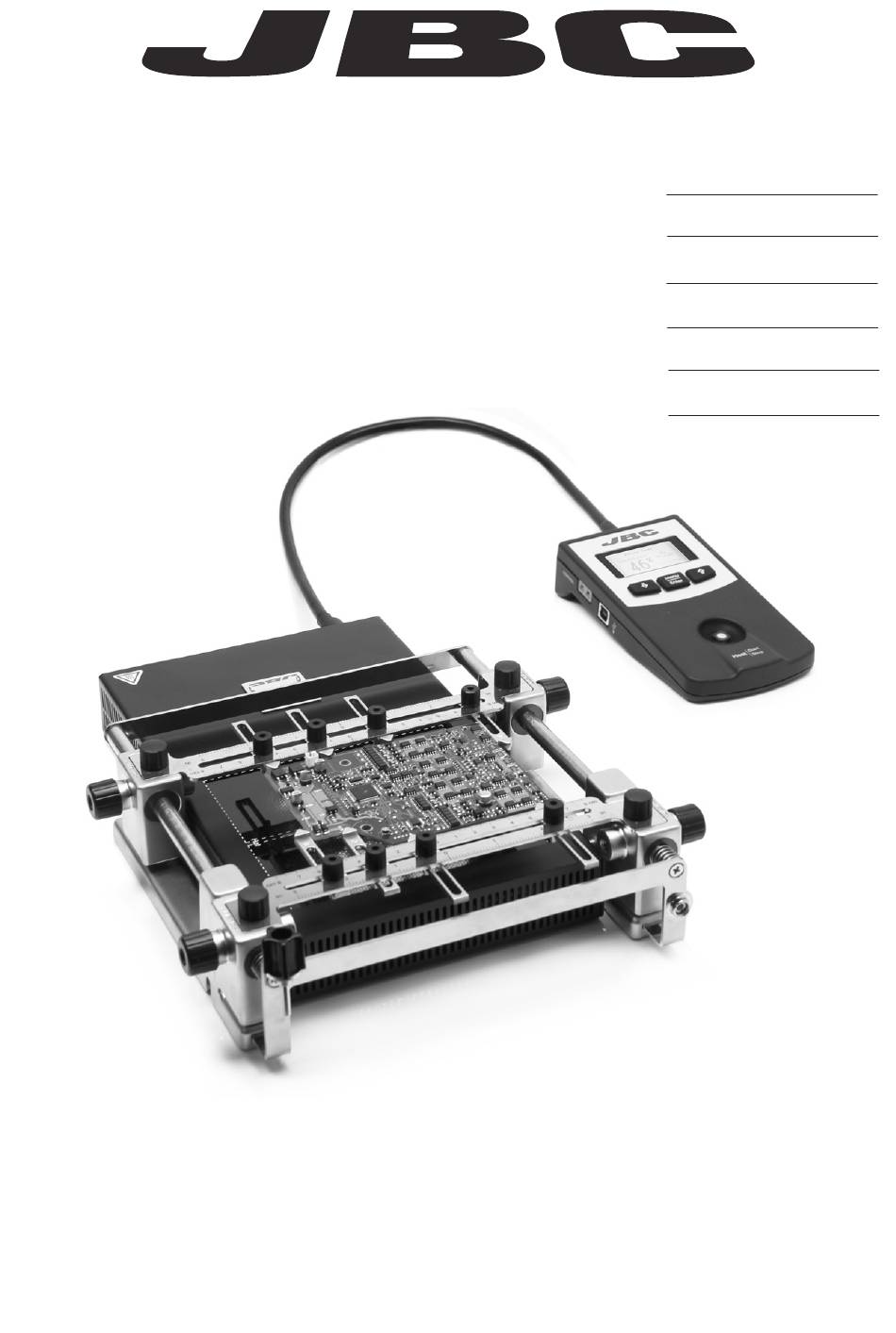

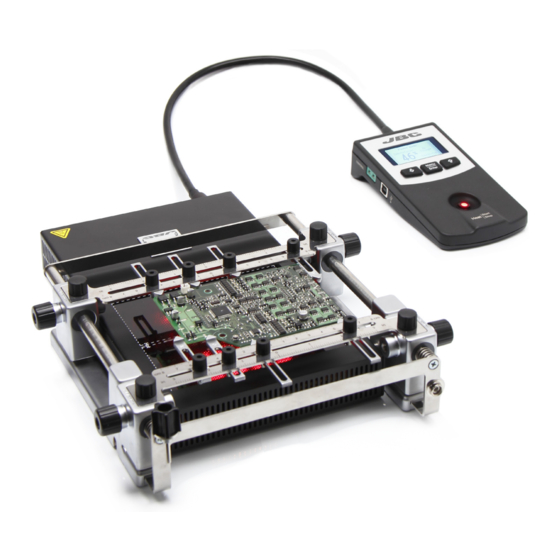

- Page 1 Page English Español Deutsch 日本語 中文 IR Preheater Set Ref. PHS-KB...
- Page 2 Power Cord ..........1 unit Ref. PHS-SA Ref. 0009417 (100V/120V) 0009401 (230V) Kapton Tape ....1 unit Thermocouple .... 1 unit Manual ......1 unit Ref. PH217 Ref. PH218 Ref. 0017155 w w w.jbctools.com Ref. CLMB-A IR Preheater Set Ref. PHS-KB...
- Page 3 w w w.jbctools.com Features Heater Unit IR Preheater Support Slot Clamps Heating Area For fixing irregular shaped Zone B PCBs to the Fixing brackets Zone A support. for PHS-SA IR Preheater Support For fixing identical PCBs in the same position. Height Adjustment The PHS-SA allows adjustment for 3 heights between the board and the Heating Area.
- Page 4 JBCset profiles There are 3 profiles predefined by JBC: A, B and C. The difference between them is the number of steps: 2, 3 or 4. The thicker your PCB is and the more layers it contains, the more steps are needed to obtain a gradual warming.
- Page 5 w w w.jbctools.com Display Control...
- Page 6 w w w.jbctools.com Safety Specifications It is imperative to follow safety guidelines to protect health and prevent electric IR Preheater Set shock, injury, fire or explosions. PHS-1KB / PHS-2KB / PHS-9KB - Total weight: 4.9 kg (10.8 lb) - Ambient Operating Temperature: 10-40ºC (50-104ºF) - Do not use the units for any purpose other than PCB preheating.
- Page 7 Cable de red ..........1 unit Ref. PHS-SA Ref. 0009417 (100V/120V) 0009401 (230V) Kapton Tape Thermocouple Manual ......1 unit Cinta Kapton ....1 unit Termopar ...... 1 unit Ref. 0017155 Ref. PH217 Ref. PH218 w w w.jbctools.com Ref. CLMB-A IR Preheater Set PHS-KB...
- Page 8 w w w.jbctools.com Características Heater Unit IR Preheater Support Abrazaderas Unidad calefactora Soporte para Precalentador IR Área calefactora Para fijar en el soporte los PCBs de forma Zona B irregular. Fijadores para el Zona A soporte PHS-SA Para fijar PCBs idénticos en la misma posición.
- Page 9 JBCset profiles (Perfiles JBCset) Hay 3 perfiles predefinidos por JBC: A, B y C. La diferencia entre ellos es el número de pasos: 2, 3 o 4. Cuanto más grueso sea su PCB y más capas contenga, más pasos serán necesarios para obtener un calentamiento uniforme y progresivo.
- Page 10 w w w.jbctools.com Pantallas de control...
- Page 11 - No deje el aparato desatendido cuando esté en funcionamiento. - Medición de temperatura: Termopar Tipo K - Perfiles predefinidos por JBC (JBCset): 3 perfiles (2, 3, 4 pasos) - No cubrir las rejillas de ventilación. - Perfiles de usuario: 20 (hasta 6 pasos para cada uno) - Tiempo de trabajo máximo: 600 min o indefinido...
-
Page 12: Table Of Contents
Netzkabel ..........1 Einheit Ref. PHS-SA Ref. 0009417 (100V/120V) 0009401 (230V) Kapton Tape Thermocouple Handbuch ....1 Einheit Kaptonband ....1 Einheit Thermoelement ..1 Einheit Ref. 0017155 Ref. PH217 Ref. PH218 w w w.jbctools.com Ref. CLMB-A IR Preheater Set PHS-KB... -
Page 13: Ir-Unterheizung
w w w.jbctools.com Eigenschaften Heater Unit IR Preheater Support Schlitzklemmen Vorheizgerät Halter für IR-Unterheizung Heizzone Verwendet, um unregelmäßig geformte Zone B Leiterplatten Befestigungselemente Zone A im Halter zu für PHS-SA Halter für fixieren. IR-Unterheizung Verwendet, um identische Leiterplatten in der selben Position zu fixieren Höhenverstellung Der PHS-SA ermöglicht es drei unterschiedliche Höhen zwischen PCB und Heizfläche einzustellen. - Page 14 JBCset Profiles (JBC vordefinierte Profile) Es gibt 3 vordefinierte JBC Profile: A, B und C. Der Unterschied zwischen ihnen ist die Anzahl der Stufen: 2, 3 oder 4. Je dicker Ihre Leiterplatte ist und je mehr Schichten enthalten sind, desto mehr Stufen sind notwendig, um eine allmähliche Erwärmung zu erhalten.
- Page 15 w w w.jbctools.com Menu-Steuerung...
- Page 16 w w w.jbctools.com Sicherheit Technische Daten Es ist zwingend notwendig den Sicherheitsrichtlinien zu folgen, um die IR Preheater Set · Infrarot-Unterheizungsset Gesundheit zu schützen und Stromschlägen, Verletzungen, Brand oder PHS-1KB / PHS-2KB / PHS-9KB Explosionen vorzubeugen. - Gesamtgewicht: 4.9 kg (10.8 lb) - Umgebungstemperatur: 10-40ºC (50-104ºF) - Setzen Sie das Gerät nicht für einen anderen Zweck als zum Vorwärmen von PCB´s ein.
-
Page 17: Power Cord Netzkabel
Ref. 0009417 (100V/120V) Ref. PHS-SA 0009401 (230V) マニュアル ......1 個 Kapton Tape Thermocouple カプト ンテー プ ....1 個 サーモカッ プル ....1 個 Ref. 0017155 Ref. PH217 Ref. PH218 w w w.jbctools.com Ref. CLMB-A IR Preheater Set PHS-KB... - Page 18 w w w.jbctools.com 各部の名称 Heater Unit IR Preheater Support 固定金具 プレヒーターユニッ ト プリント基板サポート台 加熱部分 PCBの不揃 いな角度を 調整するた Bゾー ン めの金具 PHS-SAサポート台の Aゾー ン ための固定ブラケッ ト 同じ位置で同じPCBを 調整するため 高さ調節 PCBサポート台により、 ボードと加熱部分の間で３段階の高さ調節ができます。 電源 メインスイッチ 接続 28mm · 低位置 PCBs 薄さ0.8-2.4mm プレヒーター ペダルソケット接続 (オプション) 操作盤接続...
- Page 19 もたらします。 Temperature Profiles (温度によるプロファイル) プロファイルの通常の使用方法はサーモカッ プル （TC） がプレヒーター操作盤のコントロールインプッ トに接続されている状態での使用になります。 JBCは予め３つの定義付けされたプロファイル （JBCセ ット） と個人に合わせて設定できる １ ０のプロファイルを提供します。 JBCset Profiles (JBCセットプロファイル) JBCによって予め定義された３つのプロファイル ：A、 B、 C。 ３つの違いはステッ プの数： ２、 ３、 ４。 PCBsが厚めなほどステッ プが必要になります。 JBCセット A JBCセット B JBCセット C 2 ステッ プ 3 ステッ プ...
- Page 20 w w w.jbctools.com コン トロールディスプレイ...
- Page 21 - 加熱部分: 65 x 135mm (1 ゾー ン) 130 x 135mm (2 ゾー ン) - 動作温度: 50 〜 250° C (120 から 482ºF) - 換気口を塞がないようにして ください。 - 温度測定: サーモカッ プルKタイプ - JBC による３プロファイル （JBCセッ ト） - 目に見えなくても可燃性の製品に発火する恐れがあります。 - ユーザー プロファイル: 20プロファイルまで (各プロファイルに6ステッ プまで) - 最大作業時間: 600 分 / 無限の...
- Page 22 ..........1 ............1 Ref. PHS-SA Ref. 0009417 (100V/120V) 0009401 (230V) 说明书 ......1 件 Kapton Tape Thermocouple 卡普顿胶带 ....... 1 件 热电偶 ......1 件 Ref. 0017155 Ref. PH217 Ref. PH218 w w w.jbctools.com Ref. CLMB-A IR Preheater Set PHS-KB...
- Page 23 w w w.jbctools.com 特性 Heater Unit IR Preheater Support 槽夹具 加热器平台 线路板支架 加热区域 不规则 线路板 固定支架 B区 固定支架 A区 PHS-SA 支架 相同线路板 固定在 同一位置 高度调节 电源 电源 线路板支架提供与加热区域三种不同的固定高度。 输入 开关 28mm • 低档 控制台插座 踏板接口连接（可选） 适合 0.8-2.4mm 厚度的线路板. 连线 控制屏 Console 50mm 控制器...
- Page 24 操作 推荐指南 为什么红外线？这是线路板加热最有效的技术。 将热电偶（TC）尽可能接近到正在工作的组件。 这是焊接或返工中线路板预热的最先进， 有效而经济的方法。 红外线元件的低热容为热度输出和过程温度提供了出色的控制。 固定TC的卡普顿胶带 该技术响应快速，具有高加热功率和均匀加热，确保了最好的结果。 Temperature profiles (温度曲线) 通常运行曲线时使用连接到控制台的控制输入的热电偶（TC）。 JBC提供3个预定义的曲线（JBC配置）和10个为你准备好的可个性化的曲线。 JBCset profiles (JBC配置 曲线) 有3个预定义的曲线：A，B和C。 它们之间的区别是步数：2，3或4。 印刷电路板越厚，层数越高，就需要更多的步骤，以得到逐渐升温。 这些曲线不可修改， 但它们可以被用来作为模板创建自己的曲线。 JBC配置 A JBC配置 B JBC配置 C 2 步 3 步 4 步 辅助热电偶 (TC) 线路板: FR4 1,6mm 厚度...
- Page 25 w w w.jbctools.com 屏幕控制...
- Page 26 - 加热区域: 65 x 135mm (1 个区) 130 x 135mm (2 个区) - 温度范围: 50 - 250°C (120 - 482ºF) - 温度计测: K型热电偶 - 3 JBC配置 温度曲线 - 用户配置曲线: 最多 20个 (每个配置最多6个) 符合CE标准。 - 最大工作时间: 600 分钟 / 无限的 ESD保护壳 “趋肤效应” 。...
- Page 27 Warranty Garantía Garantie JBC’s 2 year warranty covers Esta garantía de 2 años cubre Die 2-Jahres-Garantie von JBC this equipment against all este equipo contra cualquier ersteckt sich auf das Gerät bei manufacturing defects, including defecto de fabricación, Herstellungsfehlern, einschließlich the replacement of defective incluyendo la sustitución de partes...
