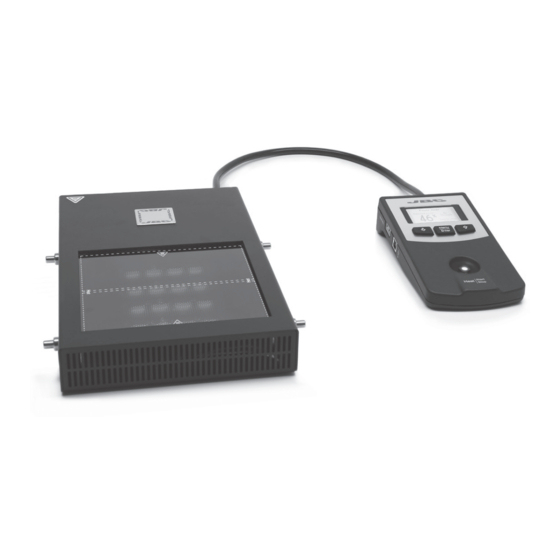

- Page 1 www.jbctools.com Page English Español Deutsch 日本語 中文 IR Preheater Ref. PHS-B...
-
Page 2: Packing List
Packing List Features Heater Unit The following items should be included: Heating Area IR Preheater ............................1 unit Ref. PHS-1B (120V) PHS-2B (230V) PHS-9B (100V) Zone B Fixing brackets Zone A Heater Unit Console for PHS-SA IR Preheater Support Mains Mains input switch... -
Page 3: Operation
JBCset profiles There are 3 profiles predefined by JBC: A, B and C. The difference between them is the number of steps: 2, 3 or 4. The thicker your PCB is and the more layers it contains, the more steps are needed to obtain a gradual warming. -
Page 4: Display Control
Display Control... -
Page 5: Specifications
Safety Specifications It is imperative to follow safety guidelines to protect health and prevent electric IR Preheater shock, injury, fire or explosions. PHS-1B 120V. Input 120V 50/60Hz Fuse 8A PHS-2B 230V. Input 230V 50/60Hz Fuse 4A PHS-9B 100V. Input 100V 50/60Hz Fuse 8A - Do not use the units for any purpose other than PCB preheating. - Page 6 Composición Características Heater Unit Los siguientes artículos deberían estar incluidos: Unidad calefactora Área calefactora IR Preheater Precalentador por infrarrojos ...................... 1 unidad Ref. PHS-1B (120V) PHS-2B (230V) Zona B PHS-9B (100V) Fijadores para el Zona A Console Heater Unit soporte PHS-SA Consola Unidad calefactora Entrada...
- Page 7 JBCset profiles (Perfiles JBCset) Hay 3 perfiles predefinidos por JBC: A, B y C. La diferencia entre ellos es el número de pasos: 2, 3 o 4. Cuanto más grueso sea su PCB y más capas contenga, más pasos serán necesarios para obtener un calentamiento uniforme y progresivo.
- Page 8 Pantallas de control...
-
Page 9: Especificaciones Técnicas
- Medición de temperatura: Termopar Tipo K - La temperatura de las superficies accesibles puede ser alta incluso cuando la unidad está apagada. - Perfiles predefinidos por JBC (JBCset): 3 perfiles (2, 3, 4 pasos) Manipule con cuidado. - Perfiles de usuario: 20 (hasta 6 pasos para cada uno) - Tiempo de trabajo máximo: 600 min o indefinido... - Page 10 Inhalt Eigenschaften Heater Unit Die folgenden Teile sollten in dem Paket enthalten sein: Vorheizgerät Heizzone IR Preheater IR-Unterheizung ..........................1 Einheit Ref. PHS-1B (120V) PHS-2B (230V) Zone B PHS-9B (100V) Befestigungselemente Zone A für PHS-SA Halter für Heater Unit Console IR-Unterheizung Konsole Vorheizgerät...
-
Page 11: Betrieb
JBCset Profiles (JBC vordefinierte Profile) Es gibt 3 vordefinierte JBC Profile: A, B und C. Der Unterschied zwischen ihnen ist die Anzahl der Stufen: 2, 3 oder 4. Je dicker Ihre Leiterplatte ist und je mehr Schichten enthalten sind, desto mehr Stufen sind notwendig, um eine allmähliche Erwärmung zu erhalten. - Page 12 Menu-Steuerung...
-
Page 13: Technische Daten
Sicherheit Technische Daten Es ist zwingend notwendig den Sicherheitsrichtlinien zu folgen, um die IR Preheater · IR-Unterheizung Gesundheit zu schützen und Stromschlägen, Verletzungen, Brand oder PHS-1B 120V. Eingang 120V 50/60Hz Sicherung 8A Explosionen vorzubeugen. PHS-2B 230V. Eingang 230V 50/60Hz Sicherung 4A PHS-9B 100V. - Page 14 付属品リスト 各部の名称 Heater Unit 梱包内容: プレヒーターユニッ ト 加熱部分 IR Preheater ヒーターセット ............................1 個 Ref. PHS-1B (120V) Bゾー ン PHS-2B (230V) PHS-SAサポート台の Aゾー ン PHS-9B (100V) ための固定ブラケッ ト Console Heater Unit プレヒーター操作盤 ヒーターユニット 電源 メインスイッチ 接続 プレヒーター Power Cord Kapton Tape ペダルソケット接続...
- Page 15 もたらします。 Temperature Profiles (温度によるプロファイル) プロファイルの通常の使用方法はサーモカッ プル （TC） がプレヒーター操作盤のコントロールインプッ トに接続されている状態での使用になります。 JBCは予め３つの定義付けされたプロファイル （JBCセ ット） と個人に合わせて設定できる １ ０のプロファイルを提供します。 JBCset Profiles (JBCセット プロファイル) JBCによって予め定義された３つのプロファイル ：A、 B、 C。 ３つの違いはステッ プの数： ２、 ３、 ４。 PCBsが厚めなほどステッ プが必要になります。 JBCセット A JBCセット B JBCセット C 2 ステッ プ 3 ステッ プ...
- Page 16 コン トロールディスプレイ...
- Page 17 - 加熱部分: 65 x 135mm (1 ゾー ン) 130 x 135mm (2 ゾー ン) - 動作温度: 50 〜 250°C (120 から 482ºF) - 手に触れるフェイスの温度は電源切断後も熱いことがありますので、 注意して ください。 - 温度測定: サーモカッ プルKタイプ - JBC による３プロファイル （JBCセッ ト） - 電源が入っている時に機器を放置しないでください。 - ユーザー プロファイル: 20プロファイルまで (各プロファイルに6ステッ プまで) - 最大作業時間: 600 分 / 無限の...
- Page 18 清单 特性 Heater Unit 应包含以下项目: 加热器平台 加热区域 IR Preheater 红外线预热器 ............................1 件 Ref. PHS-1B (120V) PHS-2B (230V) B区 PHS-9B (100V) 固定支架 A区 PHS-SA 支架 Heater Unit Console 加热器平台 控制器 电源 电源 输入 开关 Power Cord Kapton Tape 电源线 件 卡普顿胶带...
- Page 19 操作 推荐指南 为什么红外线？这是线路板加热最有效的技术。 将热电偶（TC）尽可能接近到正在工作的组件。 这是焊接或返工中线路板预热的最先进， 有效而经济的方法。 红外线元件的低热容为热度输出和过程温度提供了出色的控制。 固定TC的卡普顿胶带 该技术响应快速，具有高加热功率和均匀加热，确保了最好的结果。 Temperature profiles (温度曲线) 通常运行曲线时使用连接到控制台的控制输入的热电偶（TC）。 JBC提供3个预定义的曲线（JBC配置）和10个为你准备好的可个性化的曲线。 JBCset profiles (JBC配置 曲线) 有3个预定义的曲线：A，B和C。 它们之间的区别是步数：2，3或4。 印刷电路板越厚，层数越高，就需要更多的步骤，以得到逐渐升温。 这些曲线不可修改， 但它们可以被用来作为模板创建自己的曲线。 JBC配置 A JBC配置 B JBC配置 C 2 步 3 步 4 步 辅助热电偶 (TC) 线路板: FR4 1,6mm 厚度...
- Page 20 屏幕控制...
- Page 21 - 电器运行时不能无人看管。 勿覆盖通风架。 高温可能引燃易燃产品， 甚至是在视线看不见的地方。 - 温度范围: 50 - 250°C (120 - 482ºF) - 温度计测: K型热电偶 - 小心液态锡的残留。 它与皮肤接触可引起灼伤。 - 3 JBC配置 温度曲线 - 用户配置曲线: 最多 20个 (每个配置最多6个) - 使用 “无残渣” 类助焊剂，避免与皮肤或眼睛接触，以防刺激。 小心焊接过程中产生的烟雾。 - 最大工作时间: 600 分钟 / 无限的 - 保持工作环境的干净整洁。 工作时，为避免人身伤害需穿戴适当的防护眼镜和手套。...
- Page 22 Exploded View · Despiece · Explosionszeichnung · 分解組立図 · 分解图...
-
Page 23: Warranty
Warranty Garantía Garantie JBC’s 2 year warranty covers Esta garantía de 2 años cubre Die 2-Jahres-Garantie von JBC this equipment against all este equipo contra cualquier ersteckt sich auf das Gerät bei manufacturing defects, including defecto de fabricación, Herstellungsfehlern, einschließlich the replacement of defective incluyendo la sustitución de partes...
