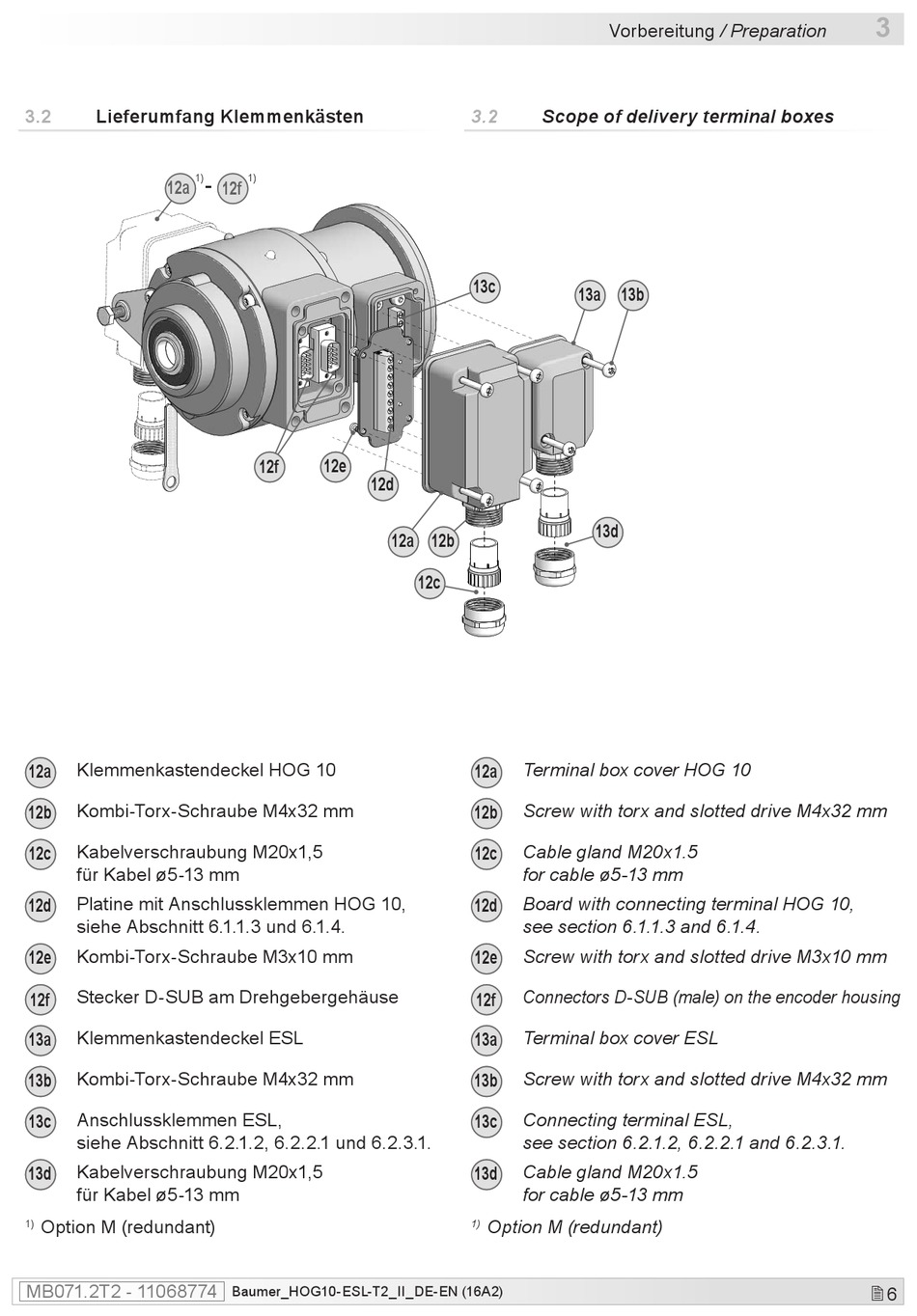

3.2 Lieferumfang Klemmenkästen
1)
12a
Klemmenkastendeckel HOG 10
12a
Kombi-Torx-Schraube M4x32 mm
12b
Kabelverschraubung M20x1,5
12c
für Kabel ø5-13 mm
Platine mit Anschlussklemmen HOG 10,
12d
siehe Abschnitt 6.1.1.3 und 6.1.4.
Kombi-Torx-Schraube M3x10 mm
12e
Stecker D-SUB am Drehgebergehäuse
12f
Klemmenkastendeckel ESL
13a
Kombi-Torx-Schraube M4x32 mm
13b
Anschlussklemmen ESL,
13c
siehe Abschnitt 6.2.1.2, 6.2.2.1 und 6.2.3.1.
Kabelverschraubung M20x1,5
13d
für Kabel ø5-13 mm
Option M (redundant)
1)
MB071.2T2 - 11068774
1)
-
12f
12e
12f
12d
Baumer_HOG10-ESL-T2_II_DE-EN (16A2)
3.2

Scope of delivery terminal boxes

13c
12a 12b
12c
Terminal box cover HOG 10
12a
Screw with torx and slotted drive M4x32 mm
12b
Cable gland M20x1.5
12c
for cable ø5-13 mm
Board with connecting terminal HOG 10,
12d
see section 6.1.1.3 and 6.1.4.
Screw with torx and slotted drive M3x10 mm
12e
Connectors D-SUB (male) on the encoder housing
12f
Terminal box cover ESL
13a
Screw with torx and slotted drive M4x32 mm
13b
Connecting terminal ESL,
13c
see section 6.2.1.2, 6.2.2.1 and 6.2.3.1.
Cable gland M20x1.5
13d
for cable ø5-13 mm
Option M (redundant)
1)
