Rotel RSX-1055 Technical Manual

Rotel RSX-1055 Technical Manual

Surround sound receiver
Hide thumbs Also See for RSX-1055:

Advertisement

Quick Links

T echnical
Manual
Table of Contents
Specification......................................1
Parts List...........................................2~13
Adjustment........................................14~16
Wiring................................................17
Specifications
Audio
Continuous Amplifier Power
(five channels driven)
75 watts/ch (20-20k Hz, <0.09% THD, 8 ohms)
Continuous Amplifier Power
(two channels driven)
100 watts/ch (1kHz, <1.0% THD, 8 ohms, DIN)
Total Harmonic Distor tion
<0.09%
Intermodulation Distor
tion (60 Hz:7 kHz)
<0.05%
Frequency Response
10 Hz - 20 kHz, ±1 dB (analog input)
10 Hz - 20 kHz, ±0.3 dB (digital input)
Signal to Noise Ratio (IHF A-weighted)
92 dB (Stereo) Analog
90 dB (Dolby Digital, dts) 0dBFs
Input Sensitivity/Impedance
Line Level: 200 mV/47 kohms
Tone Contr ols (Bass/T reble)
±8 dB at 100 Hz/10 kHz
Preamp Output Level
1.2 V (200 mV Input)
Video
Frequency Response
3 Hz – 10 MHz, ± 3 dB
Signal to Noise Ratio
45 dB
Input Impedance
75 ohms
Output Impedance
75 ohms
Output Level
1 volt
THE ROTEL CO., LTD.
SHINSEN-BLD. 4F 10-10 SHINSEN-CHO, SHIBUYA-KU,
TOKYO 150-0045, JAPAN
Quality Uncompromised
FM Tuner
Usable Sensitivity
14.2 dBf
Signal to Noise Ratio (at 65 dBf)
70 dBf
Harmonic Distortion (at 65 dBf)
0.03%
Stereo Separation (1 kHz)
45 dB
Output level
1 V
Antenna Input
75 ohms unbalanced
AM Tuner
Sensitivity
500 m V/m
Signal to Noise Ratio
40 dBf
Output level
500 mV
Antenna Input
Loop Antenna
General
Power Consumption:
450 watts
Power Requirements (AC)
115 volts, 60Hz (USA version)
230 volts, 50Hz (CE version)
Dimensions (W x H x D)
432 x 162 x 442 mm
17.01" x 6.38" x 17.40"
Front Panel Height
(feet removed/for rack mount)
150 mm / 5.91"
Weight
17 Kg/37.4 lb.
®
SURROUND SOUND RECEIVER
RSX-1055
PCB Assembly..................................18~24
Schematic Diagram ..........................25~38
Serial. NO.
Beginning
V02
2341001 ~
Y-366B-0207/pdf

Advertisement

loading
Need help?

Need help?

Do you have a question about the RSX-1055 and is the answer not in the manual?

Questions and answers

Summary of Contents for Rotel RSX-1055

  • Page 1 17.01" x 6.38" x 17.40" 75 ohms Front Panel Height Output Level (feet removed/for rack mount) 1 volt 150 mm / 5.91" Weight 17 Kg/37.4 lb. THE ROTEL CO., LTD. Serial. NO. SHINSEN-BLD. 4F 10-10 SHINSEN-CHO, SHIBUYA-KU, Beginning 2341001 ~ TOKYO 150-0045, JAPAN Y-366B-0207/pdf...

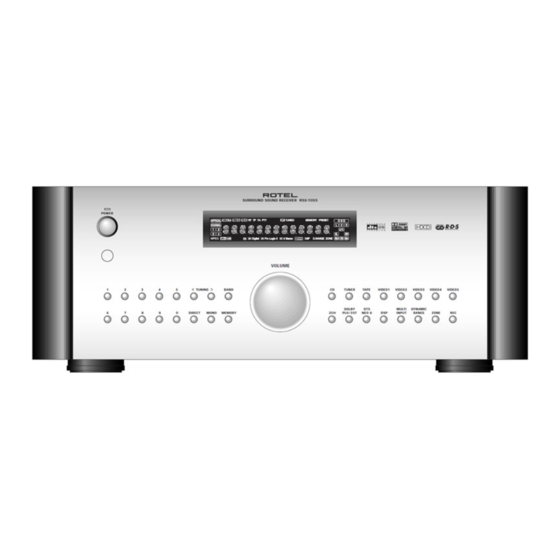

  • Page 2 Appearance RSX-1055 SURROUND SOUND RECEIVER RSX-1055 POWER VOLUME TUNING BAND TUNER TAPE VIDEO1 VIDEO2 VIDEO3 VIDEO4 VIDEO5 DOLBY MULTI DYNAMIC DIRECT MONO MEMORY PLII/3ST NEO 6 INPUT RANGE ZONE SPEAKERS COMPONENT VIDEO CENTER FRONT/CB MONITOR SURROUND 12V TRIG MULTI INPUT...
  • Page 3 Parts List 1/10 RSX-1055v02 SYMBOL PARTS NO. DESCRIPTION 016 E-1337A00 PCB ASSY (MAIN) 501 E-1337 PCB ASSY L801 021 LAL02TB100M INDUCTOR 10uH L802 021 LAL02TB101M INDUCTOR 100uH X801 023 HC49U-001WR CRYSTAL 14.31818MHz IC901-903 031 KIA7805P IC (REGULATOR +5V) IC905 031 KIA7806PI IC (REGULATOR +6V) IC907...
  • Page 4 Parts List 2/10 SYMBOL PARTS NO. DESCRIPTION R207,208,219-224,232-236,247,248 054 TMF1001 METAL FILM RESISTOR 1/4W 1K R255-258,267-270,279-282,291-294 054 TMF1001 METAL FILM RESISTOR 1/4W 1K R303-305,355,356,361-363,366,367 054 TMF1001 METAL FILM RESISTOR 1/4W 1K R370,371,376,377,820,923 054 TMF1001 METAL FILM RESISTOR 1/4W 1K R249,250,253,254,259,260,265,266 054 TMF1003 METAL FILM RESISTOR 1/4W 100K R271,272,277,278,283,284,289,290...
  • Page 5 Parts List 3/10 SYMBOL PARTS NO. DESCRIPTION R105-108,110-113 053 CR14-473J-A CARBON RESISTOR 1/4W 47K ESW101 056 C-4678A01 ENCODER EC16B243040F(D25) SW100 061 C-4176A08 POWER SWITCH PS3-22SPA-P7AZ TV-8 SW101-132 061 C-4679A03 TACT SWITCH SKHHAMA010 016 X-1339B01-04 PCB ASSY (TERMINAL) 501 X-1339 PCB ASSY IC861 031 ADG774BR I C (SWITCH ARRAY) SMD...
  • Page 6 Parts List 4/10 SYMBOL PARTS NO. DESCRIPTION C216 041 TUTES1H470-TF ELECTROLYTIC CAPACITOR 50V47uF CC.CL.CR.CSL.CSR201 041 TUTES1H4R7-TF ELECTROLYTIC CAPACITOR 50V4.7uF CC.CL.CR.CSL.CSR210,212 041 TUTES1J471-TS ELECTROLYTIC CAPACITOR 63V470uF CC.CL.CR.CSL.CSR209 043 TC50V181-A CERAMIC CAPACITOR 180pF CC.CL.CR.CSL.CSR202 043 TC50V271-A CERAMIC CAPACITOR 270pF CC.CL.CR.CSL.CSR203 043 TC50V391-A CERAMIC CAPACITOR 390pF CC.CL.CR.CSL.CSR207 043 TC50VCH5R6-A...
  • Page 7 Parts List 5/10 SYMBOL PARTS NO. DESCRIPTION 501 E-1325B00-B PCB ASSY JE540-0210586N-POB ANT TERMINAL JACK SC0210586N PKSTF404-VA00001-0 FM FRONT-END KST-F404VA-1 T3,T4 LKS75E00-5P07668-2 B.P.F 01011-101 JE21A-4XX3300J-AOR CARBON FILM RESISTOR 1/4W 330 JE21A-3XX0220J-AOS CARBON FILM RESISTOR 1/8W 22 JE21A-6XX0220J-AOR CARBON FILM RESISTOR 1W 22 JE313-K16G101J-ROS CERAMIC CAPACITOR C1608 COG 1H 100pF C8,10...
  • Page 8 Parts List 6/10 SYMBOL PARTS NO. DESCRIPTION EC01,03,09,23 JE32R-J5BA2R2M-BOL ELECTROLYTIC CAPACITOR 35V2.2uF EC08 JE32R-J5BA3R3M-BOL ELECTROLYTIC CAPACITOR 35V3.3uF EC13 JE32R-K5BAR22M-BOL ELECTROLYTIC CAPACITOR 50V0.22uF EC07,11,14,15,16 JE32R-K5BA010M-BOL ELECTROLYTIC CAPACITOR 50V1uF LKSZ7310-X000266-1 FM DET COIL FD1 (266) LKSZ7310-X000267-0 FM DET COIL FD2 (267) IC04 JE11S-BU1924FX-ROR IC BU1924F (RDS) IC01...
  • Page 9 Parts List 7/10 SYMBOL PARTS NO. DESCRIPTION R625,626 055 ERJ6GEYJ682V RESISTOR CHIP 6.8K R601-616 055 ERJ6GEYJ750V RESISTOR CHIP 75 016 E-1332C00 PCB ASSY (DIGITAL-1) 501 E-1332C00-D PCB ASSY T501,T502,T503,T504 2888000010 TRANS PULSE FP-110 XT502 023 12.288MHz CRYSTAL 12.288MHz XT501 023 24.576MHz CRYSTAL 24.576MHz IC519 031 32PIN-DIP-SOCKET...
  • Page 10 Parts List 8/10 SYMBOL PARTS NO. DESCRIPTION R516,578 055 ERJ6GEYJ100V RESISTOR CHIP 10 R519,535,536,568-570 055 ERJ6GEYJ100V RESISTOR CHIP 10 R514,575,576 055 ERJ6GEYJ101V RESISTOR CHIP 100 R529,530,579 055 ERJ6GEYJ101V RESISTOR CHIP 100 R557,RAL/R513,RBL/R508,RCT508 055 ERJ6GEYJ102V RESISTOR CHIP 1K R596,597,598 055 ERJ6GEYJ102V RESISTOR CHIP 1K RFL/R508,RSL/R508,RSW508 055 ERJ6GEYJ102V...
  • Page 11 Parts List 9/10 SYMBOL PARTS NO. DESCRIPTION CSL701,704,705,708,709, 041 UTES1H100-TF ELECTROLYTIC CAPACITOR 50V10uF CSL712,713,716,CSR701, 041 UTES1H100-TF ELECTROLYTIC CAPACITOR 50V10uF CSR704,705,708,709,712, 041 UTES1H100-TF ELECTROLYTIC CAPACITOR 50V10uF CSR713,716,CC701,704,705, 041 UTES1H100-TF ELECTROLYTIC CAPACITOR 50V10uF CSW709,712,713,714,717, 041 UTES1H100-TF ELECTROLYTIC CAPACITOR 50V10uF CFL713,CFR713,CC712 042 TP50V123J MYLAR CAPACITOR 0.012uF CFL715,CFR715,CC714 042 TP50V223J...
  • Page 12 Parts List 10/10 SYMBOL PARTS NO. DESCRIPTION RCW711,RSW727,728, 055 ERJ6GEYJ221V RESISTOR CHIP 220 RF707,708,709,713,714, 055 ERJ6GEYJ221V RESISTOR CHIP 220 RM701,702,RCW701,702, 055 ERJ6GEYJ221V RESISTOR CHIP 220 RS701,702,706,707,708,709, 055 ERJ6GEYJ221V RESISTOR CHIP 220 RS713,714,718,719,720,721, 055 ERJ6GEYJ221V RESISTOR CHIP 220 RC718 055 ERJ6GEYJ222V RESISTOR CHIP 2.2K RFL714,RFR714,RC713 055 ERJ6GEYJ273V...
  • Page 13 Addendum List for Black and Silver RSX1055 SYMBOL PARTS DESCRIPTION 011 FP-551C-B BLACK PANEL ASSY 011 FP-551C-S SILVER PANEL ASSY 011 TH3-01B00 H/S PANEL H109 012 C-4711A03 KNOB 43F NO MARK (BLK) 012 C-4711A03S KNOB 43F NO MARK (SLV) 012 RV4-09A00 PUSH BUTTON 14F (BLK) 012 RV4-09A01 PUSH BUTTON 14F (SLV)
  • Page 14 4. Confirm if 'STEREO' & 'TUNED' turns OFF when decreasing the output level slowly from 26dB to 25dB, 24dB ~~~. (Repeat the above 3. if not OFF in lower than 24dB.) 5. Push RSX-1055's TUNE UP or DOWN button "long" at Signal Generator Output Level 26dB and start Auto search. Confirm if search stops at FM Frequency 97.9MHz.
  • Page 15 3. Confirm if 'TUNED' turns OFF when decreasing the output level of AM Signal Generator slowly from 84dB to 80dB. 4. Push RSX-1055 TUNE UP or DOWN button "long" at AM Signal Generator Output Level 84dB and start AUTO search.
  • Page 16 3. Connect R S X - 1 0 5 5 and PC with RJ45/DB9 cable. RJ45 jack should be connected to COMOUTER I/O port in RSX-1055 rear panel. DB9 jack will be connected to PC serial port (ex. COM1 or COM2,,,).
  • Page 17 Wiring Diagram RSX-1055 S-VIDEO B'D 016X-1331 GP803 016X-1338-04 POWER-SW TUNER B'D CN404(12P) CN101(9P) CP601(10P) CP404(12P) 016E-1325 DIGITAL II B'D CNT105(2P) AC INLET CP100(5P) 016X-1333 CN504(15P) CP504(15P) CN601(10P) G803 CN100(5P) CP101(9P) CP906 CP503(7P) CP905 CN503(7P) (2p) (2P) CN401(15P) CP401(15P) CN402(12P) CP502(15P)
  • Page 18 PCB Assembly -1 Front PCB 016 X-1338A01 - 06 RSX-1055...
  • Page 19 PCB Assembly -2 Main PCB 016 E-1337A00 RSX-1055...
  • Page 20 PCB Assembly - 4 DIGITAL1 PCB 016E-1332C00 RSX-1055 Top Side View Bottom Side View...
  • Page 21 PCB Assembly -5 RSX-1055 DIGITAL 2 PCB 016E-1333C00 S-Video PCB 016 X-1331B00 Top Side View Top Side View Bottom Side View Bottom Side View...
  • Page 22 PCB Assembly -6 RSX-1055v02 Terminal PCB 016 X-1339B01-04...
  • Page 23 RSX1055v02 PCB Assembly - 7 POWER AMP PCB 4002000200A STANDBY PCB 4002002700C-B CAPACITOR PCB 4002002710C-B TOP VIEW BOTTOM VIEW...
  • Page 24 PCB Assembly -8 RSX-1055 Tuner PCB Bottom View Tuner PCB 016 E-1325 Top Side View...
  • Page 25 Block Diagram RSX-1055...
  • Page 26 Schematic Diagram - 1/13 Front Board X-1338 RSX-1055 CXP82832_338Q...
  • Page 27 RSX-1055v02 Schematic Diagram -2/13 Digital 1 Board (1/3) 016 E-1332 REVISION G...
  • Page 28 RSX-1055 Schematic Diagram-3/13 Digital 1 Board (2/3) E-1332...
  • Page 29 Schematic Diagram -4/13 Digital 1 Board (3/3) E-1332...
  • Page 30 Schematic Diagram -5/13 Digital 2 Board (1/2) X-1333...
  • Page 31 Schematic Diagram -6/13 Digital 2 Board (2/2) X-1333...
  • Page 32 Schematic Diagram - 7/13 4002000200A Power Amplifier PCB...
  • Page 33 Schematic Diagram -8/13 Main Board (1/3) - Input Selector E-1337...
  • Page 34 Schematic Diagram -9/13 Main Board (2/3) - Regulator, OSD E-1337...
  • Page 35 Schematic Diagram -10/13 Main Board (3/3) - Zone Listening, Zone Select Board E-1337...
  • Page 36 RSX-1055v02 Schematic Diagram Terminal Circuit 016 X-1339B01-04...
  • Page 37 Schematic Diagram -12/13 S-Video Board X-1331...
  • Page 38 E-1325B Tuner Board Schematic Diagram - 13/13 Standby Board 4002002700 Capacitor Board 4002002710...
