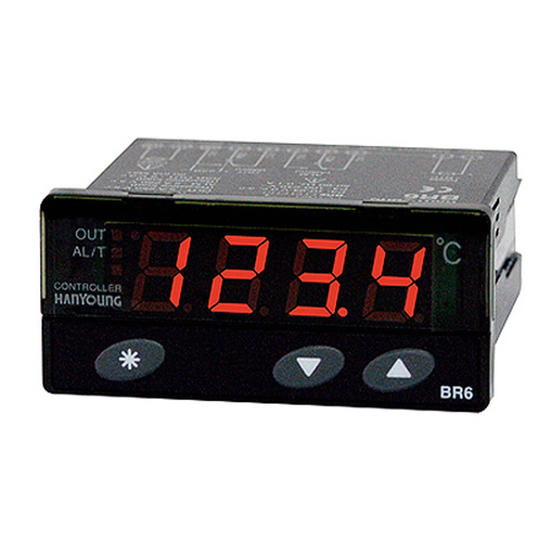

HANYOUNG NUX BR6 Instruction Manual

BR6
디지털 온도조절계
취급설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
▍ 안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
위험, 경고, 주의
설명서에 표시된 주의사항은 중요도에 따라
위 험 지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고 지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의 지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
• 입ㆍ출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.
경 고
• 본 제품의 고장이나 이상이 중대한 사고로 이어질 우려가 있는
경우에는 외부에 적절한 보호회로를 설치하여 주십시오.
• 제조자가 지정한 방법 이외로 사용 시에는 상해를 입거나 재산상의
손실이 발생할 수 있습니다.
주 의
• 취급설명서의 내용은 사전통보 또는 예고없이 변경될 수 있습니다.
• 운송 중 파손 및 제품에 이상이 없는지확인 하십시오.
• 본체에 직접 진동, 충격이 가하여지지 않는 장소에서 사용하십시오.
• 물, 기름, 약품, 증기, 먼지, 염분, 철분 등이 없는 장소에서
사용하여 주십시오.
• 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여
주십시오.
• 야외에서의 태양광이나 밝은 조명의 실내 환경에서는 디스플레이의
문자가 보이지 않을 수 있습니다.
• 열전대 입력의 경우는 소정의 보상도선을 사용하여 주십시오.
(일반도선을 사용 할 경우는 온도 오차가 발생됩니다.)
• 측온 저항체 입력의 경우는 리드선 저항이 작고, 3선간의 저항차가
없는것을 사용하여 주십시오.
• 입력 신호선과 출력 신호선은 서로 분리하고, 분리가 불가능 할
경우 입력 신호선은 쉴드 (Shield) 선을 사용하여 주십시오.
• 열전대는 비접지 센서를 사용하십시오. (접지센서를 사용 할 경우
누전으로 인한 기기의 오 동작이 발생 할 수 있습니다.)
▍ 형명구성
형 명 코 드
BR6－ ⃞ ⃞ ⃞ ⃞ 디지털 온도조절계 72 (W)mm X 35 (H)mm
제어방법 F ON / OFF, 비례제어 (파라미터로 선택)
입 력 N 당사 전용센서 (TH－540N) ※Thermistor (NTC)
M 릴레이 출력 (RELAY 출력)
제어출력
S 전압 펄스 출력 (SSR 구동용 전압 펄스 출력 )
P3 10 － 24 V d.c.
전원전압
P4 100 － 240 V a.c. 50/60 Hz
▍ 사 양
소비전력
입력센서
입력범위
표시정도
릴레이출력
제어출력
(Main output)
SSR
알람/Defrost 릴레이
제어동작
설정방법
기타기능
사용주위온도
선간저항
사용주위습도
중량
▍외형 및 패널가공치수
▍각부의 명칭
(주)한영넉스
인천광역시 미추홀구 길파로 71번길 28
고객지원센터 1577-1047
http://www.hanyoungnux.co.kr
심벌로 구분하고 있습니다.
• 본 기기의 파손방지 및 고장방지를 위하여 정격에 맞는 전원전압을
공급하여 주십시오.
• 감전될 위험이 있으므로 통전 중 본 기기를 패널에 설치된 상태로
사용하여 주십시오.
• 전원으로부터 노이즈가 많을 경우에는 절연트랜스 및 노이즈 필터를
사용할 것을 권장합니다. 노이즈 필터는 필히 접지되어 있는
패널등에 부착하고 노이즈 필터 출력측과 계기 전원단자간의
배선은 짧게 하여 주십시오.
• 본 기기를 패널에 취부시에는 IEC60947－1 또는 IEC60947－3 의
승인된 스위치나 차단기를 사용하십시오.
• 부속품을 포함한 본 기기의 보증기관은 정상적으로 사용한 경우에
1 년 입니다.
• 전원 투입시에 접점 출력의 준비기간이 필요합니다. 외부의 인터록
회로등에 신호로 사용되는 경우에는 지연 릴레이를 병용하여
주십시오.
• 온도조절계를 사용하시기 전에 온도조절계의 측정값 (PV) 과 실제
온도와 편차가 있을 수 있으므로 온도 편차를 보정한 후 사용해
주시기 바랍니다.
내 용
6 VA 이하 (220 V a.c. 60 Hz)
당사 전용센서 (TH-540N) ※ Thermistor (NTC)
-40.0 ~ 90.0 ℃
± 1 % of FS ± 1 Digit
접점구성 : 1 c, 250 V a.c., 5 A (저항부하)
10 - 15 V d.c. 이상 (부하저항 500 Ω 이상)
접점구성 : 1 c, 250 V a.c., 5 A (저항부하)
역동작 (가열) 또는 정동작 (냉각) 파라미터로 선택
설정, 증가, 감소 키에 의한 디지털 방식
제상타이머, 알람기능
0 ~ 50 ℃
1선당 10 Ω 이하
35 ~ 85 % RH (단, 결로되지 않을것)
110 g
메인출력표시
보조출력표시 표시창
설정 감소 증가
■ 센서(Thermistor/NTC)
센서명 측정소재
TH540N Thermistor
Ø5.0
40
MA0601KE210219
※ BR6 는 본 센서만 적용.
※ 주의 : 오동작의 원인이 될 수 있으니 센서를 임의로 연장하거나 가공하여 사용하지 마시오.
▍온도제어방법
■ 냉각제어 및 가열제어 설정
■ 냉각제어(ON/OFF)
• 현재온도가 설정온도보다 높으면 메인 출력 릴레이가 'ON' 되고 낮으면 'OFF' 된다.
－20
－20 －20
－20
－25
－25
－25 －25
ON OFF
ON OFF
ON ON OFF OFF
[SV = －25 ℃, dIF = 5, dLy = 0, tyP = CoL]
■ 가열제어(ON/OFF)
• 현재온도가 설정온도보다 낮으면 메인 출력 릴레이가 'ON' 되고 높으면 'OFF' 된다.
50
50
50 50
45 45
45 45
ON ON OFF OFF
ON OFF
ON OFF
[SV = 50 ℃, dIF = 5, dLy = 0, tyP = HEt]
▍비례제어
온도
비례대
설정치
ON
OFF
▍지연타이머 설정
• 현재온도 상태에서 Key를 3초 이상 누르고
Key로 저장한다.
• [ ] → [
■ 지연타이머에 의한 동작설명
※ 지연 타임값이 0 일 경우는 출력 신호가 나오면 릴레이가 즉시 ON 되고, 지연 타임값이 5 초이면 출력신호가 나오고 나서 5초후에 릴레이가
[ 단위 : ㎜ ]
ON 됩니다. 지연 타이머 동작중에는 출력표시 램프가 점멸하여 타이머 동작중임을 표시합니다.
※ ON/OFF 제어에서만 지연 동작이 실행됩니다.
▍보조출력(타이머모드) 설정 및 동작설명
• 냉동기로 사용시는 타이머 모드를 제상기능으로도 사용할 수 있습니다.
15분 OFF
• MOC 를 '1'로 설정했을때, 타이머가 ON 되면 메인출력은 자동으로 OFF 됩니다.
• MOC 기능을 사용하면, 타이머 출력을 제상기능으로 사용시 더욱 효과적으로 사용할 수 있습니다.
※ 보조출력이 타이머 모드일 때, 시간단위를 "초" 또는 "분" 으로 선택 할 수 있습니다.
레인지( ℃ ) 정도
센서오차( ± 1.5 ℃)와 계측기오차(± 2 ℃)의 합으로
－ 40.0 ~ 90.0 ± 1.5 ℃
최대 ± 3.5 ℃까지 온도측정 오차가 발생 할 수 있습니다.
1,960
▍접속도
: 가열제어를 원하는 경우
: 냉각제어를 원하는 경우
－35
－35
－35 －35
－40 －40
－40 －40
ON OFF
ON OFF
ON ON OFF OFF
메인출력
70
70
70 70
65 65
65 65
ON ON OFF OFF
ON OFF
ON OFF
메인출력
• 설정치에 대한 조작량 (출력의 크기) 이 편차에 비례하여 동작하는
현재온도
것을 비례제어라 하고 조작량이 0 ~ 100 % 로 가변되는 폭을
비례대라 한다. 그러므로 현재온도가 비례대보다 낮으면 조작량은
100 %, 높으면 0 % 가 되고, 설정치와 현재온도가 일치하면
조작량 (출력량) 은 50 % 로 된다.
시간
비례주기
설정치
Key를 " " 로 이동하여
] → [ ] (0 ~ 240 초)
릴레이 OFF
① 지연타임 dLy = 0 일 때,
② 지연타임 dLy = 5 일 때,
릴레이 OFF
0 : 알람모드
1 : 타이머모드(설정)
5분 ON 15분 OFF
ton = 5 분, tof = 15 분 일때, 타이머 출력
0 : 메인출력 제어 해제
1 : 메인출력 해제
비고
백색
흑색
OFF OFF ON ON OFF OFF ON ON
OFF ON OFF ON
OFF ON OFF ON
알람출력(하한경보)
[AtS = －40, AdF = 5, AdL = 0, SAo = 0]
OFF OFF ON ON OFF OFF ON ON
OFF ON OFF ON
OFF ON OFF ON
알람출력(상한경보)
[AtS = 70, AdF = 5, AdL = 0, SAo = 0]
/ Key로 설정 변경하고
릴레이 ON
0S 5S 10S 15S 20S
릴레이 ON
5분 ON
