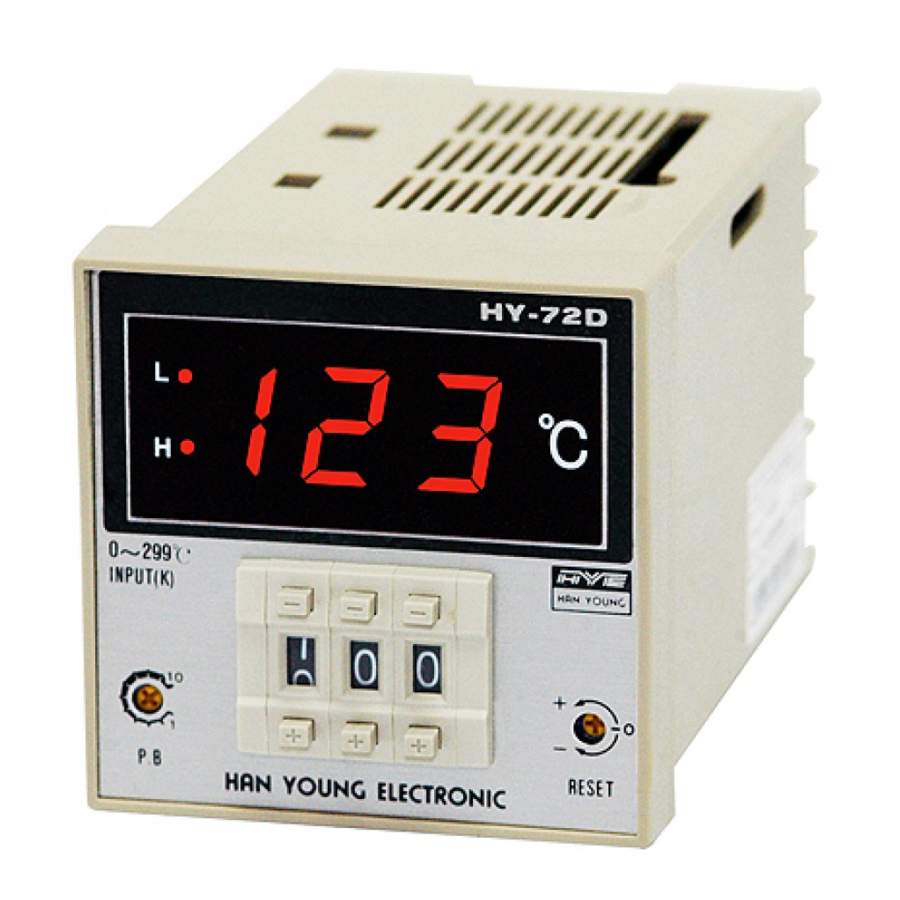

HANYOUNG NUX HY Series Instruction Manual

HY series
디지털 온도조절계
취급설명서
(주)한영넉스의 제품을 구입하여 주셔서 대단히 감사합니다.
본 제품을 사용하시기 전에 사용설명서를 잘 읽은 후에 올바르게 사용해 주십시오.
또한, 사용설명서는 언제라도 볼 수 있는 곳에 반드시 보관해 주십시오.
▍ 안전상 주의사항
사용전에 안전에 관한 주의사항을 잘 읽어 주시고 올바르게 사용하여 주십시요.
위험, 경고, 주의
설명서에 표시된 주의사항은 중요도에 따라
위 험 지키지 않을 경우, 사망 또는 중상에 이르는 결과를 낳는 절박한 위험 상황을 표시하고 있습니다.
경 고 지키지 않을 경우, 사망 또는 중상이 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
주 의 지키지 않을 경우, 경미한 상해나 재산상의 손해가 발생할 가능성이 예상되는 내용을 표시하고 있습니다.
위 험
• 입ㆍ출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.
경 고
• 본 기기의 고장이나 이상이중대한 사고에 대한 우려가 있는
경우에는 외부에 적절한 보호회로를 설치하고 사고방지를 도모하여
주십시오.
• 본 기기에는 전원 스위치 및 퓨즈가 부착되어 있지 않으므로 외부에
별도로 설치하여 주십시오.
• 본 기기의 파손방지 및 고장방지를 위하여 정격에 맞는 전원전압을
공급하여 주십시오.
• 감전방지 및 기기고장 방지를 위하여 모든 배선이 종료될 때까지
전원을 투입하지 마십시오.
• 방폭구조가 아니므로 가연성, 폭발성 가스가 있는 장소에서 사용
하지 마십시오.
주 의
• 취급설명서의 내용은 사전통보 또는 예고없이 변경될 수 있습니다.
• 주문하신 사양과 일치하는지 확인 하십시오.
• 운송 중 파손 및 제품에 이상이 없는지 확인하십시오.
• 사용시의 주위온도가 0~50°C(밀착 설치시는 최대 40도)/습도
35~85%R.H(결로 하지 않을것)의 범위에서 사용하십시오.
• 부식성 가스(특히 유해가스, 암모니아 등) 가연성 가스가 발생하지
않는 장소에서 사용하십시오.
• 본체에 직접 진동, 충격이 가하여지지 않는 장소에서 사용하십시오.
• 물, 기름, 약품, 증기, 먼지, 염분, 철분등이 없는 장소(오염등급 1
또는 2)에서 사용하십시오.
• 알코올, 벤젠등 유기 용재로 본기를 닦지 마십시오.(중성세재로
닦아주십시오.)
• 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소는 피하여
주십시오.
• 직사일광 및 복사열 등에 의한 열축척이 발생하는 장소는 피하여
주십시오.
• 고도 2,000m 이하의 장소에서 사용하십시오.
• 물이 들어갔을 때에는 누전, 화재의 위험성이 있으므로 필히 점검을
받아 주십시오.
• 열전대 입력의 경우는 소정의 보상도선을 사용하여
주십시오.(일반도선을 사용할 경우는 온도오차가 발생됩니다.)
• 측온 저항체 입력의 경우 리드선 저항이작고, 3선간의 저항차가
없는것을 사용하여 주십시오.(3선간의 저항값이 다른 경우
온도오차가 발생됩니다.)
• 입력신호선은 유도 노이즈의 영향을 피하기 위하여 전원선, 동력선,
부하선으로부터 피해서 사용하십시오.
• 입력 신호선과 출력 신호선은 서로 분리하고, 분리가 불가능 할 경우
입력 신호선은 쉴드선을 사용하여 주십시오.
• 열전대는 비접지 센서를 사용하십시오.(접지 센서를 사용할 경우
누전으로 인한 기기의 오동작이 발생할 수 있습니다.)
• 전원으로부터 노이즈가 많은 경우에는 절연 트랜스 및 노이즈
필터를 사용할 것을 장려합니다.
• 노이즈 필터는 필히 접지되어 있는 패널등에 부착하고 노이즈 필터
출력측과 계기전원 단자의 배선은 짧게 하여 주십시오.
• 계기 전원선은 촘촘하게 꼬으면 노이즈에 대하여 효과가 있습니다.
▍ 형명구성
형명 코드
HY－ ⃞－ ⃞ ⃞ ⃞
8000S
8200S
외형
72D
48D
제어방법 P
K
입력
P
제어출력 M
경보출력
제어동작 (내부선택)
레인지코드
※ 형명 HY－8200S 외에는 경보출력을 지정 할 수 없습니다.
▍ 외형 및 패널가공치수
형명 A B C
HY－48D 48 48 112
HY－72D 72 72 125
HY－8000S,
96 96 141
HY－8200S
(주)한영넉스
인천광역시 미추홀구 길파로 71번길 28
고객지원센터 1577-1047
http://www.hynux.co.kr
심벌로 구분하고 있습니다.
• 본 기기는 절대로 분해, 가공, 개선, 수리하지 마십시오. 이상동작,
감전 화재의 위험이 있습니다.
• 본 기기의 탈착은 전원을 OFF 한 후 조치하여 주십시오. 감전,
오동작, 고장의원인이 됩니다.
• 제조자가 지정한 방법이외로 사용시에는 상해를 입거나 재산상의
손실이 발생할 수 있습니다.
• 감전될 위험이 있으므로 통전 중 본 기기를 패널에 설치된 상태로
사용하여 주십시오.
• 경보기능이 바르게 설정되어 있지 않으면 기기 이상시에 출력되지
않으므로 운전전에 필히 동작을 확인하여 주십시오.
• 센서를 교환 할 때는 필히 전원을 OFF 하여 주십시오.
• 비례동작등 빈도가 높은 경우에는 출력릴레이 정격에 여유없이
부하를 접속하면 수명이 짧아지므로 보조릴레이를 사용하여
주십시오. 이러한 경우에는 SSR 구동출력 타입을 사용할 것을
장려합니다.
◦전자개폐기 사용시 : 비례주기 20sec 이상 설정
◦SSR 사용시 : 비례주기 1sec 이상 설정
◦접점출력 수명 : 기계적 수명 100만회 이상(무부하 시)
◦전기적 수명 : 10만회 이상(250Va.c.3A:정격부하 시)
• 사용하지 않는 단자에는 아무것도 결선하지 마십시오.
• 단자의 극성을 확인한 후 배선을 정확하게 연결 바랍니다.
• 본 기기를 패널에 취부시에는 IEC60947－1 또는 IEC60947－3의
승인된 스위치나 차단기를 사용하십시오.
• 스위치나 차단기는 운전자가 조작이 용이하도록 가까운 거리에
설치하십시오.
• 스위치나 차단기가 설치되어 있으므로 스위치나 차단기를 작동하면
전원이 차단된다는 사항을 패널에 명기하십시오.
• 본 기기를 계속적으로 안전하게 사용하기 위하여 정기적인 보수를
권장합니다.
• 본 기기의 탑재부품에는 수명이 있는것과 경년변화 하는것이
있습니다.
• 부속품을 포함한 본 기기의 보증기간은 정상적으로 사용한 경우에
1년입니다.
• 전원 투입시에 접점출력의 준비기간이 필요합니다. 외부의 인터록
회로등에 신호로 사용되는 경우에는 지연 릴레이를 병용하여
주십시오.
• 계기교환 고장시에 사용자가 미리 소유한 예비기로 교환을 한
경우에는 형명이 동일하여도 설정 파라미터의 차이로 동작이 다를
수 있으므로 호환성을 확인한 후에 실시하여 주십시오.
내용
⃞ ⃞ ⃞ 디지털 온도조절계
96(W) X 96(H)
96(W) X 96(H) (경보설정 표준사양)
72(W) X 72(H)
48(W) X 48(H)
비례제어
K 열전대
측온저항체 Pt 100 Ω (IEC)
릴레이
N 없음
O 상한경보 (HY－8200S)
R 역동작 (가열제어)
레인지 및 입력코드표 참조
D E F G
100 44 45 45
+0.5 +0.5
-0 -0
110 67 68 68
+0.5 +0.5
-0 -0
125 89 91 91
+0.5 +0.5
-0 -0
▍ 사양
모델
W x H x D (mm)
열전대 입력
측온저항체 입력
입력샘플링 주기
입력
입력표시 분해능
허용신호원 저항
허용배선 저항
MK2101KE200409
성능
설정레인지
수동리셋 (MR)
제어기능
및 히스테리시스
출력
입력단선 검출
경보설정 범위
경보 히스테리시스
제어 출력
경보 출력
전원 전압
전압 변동율
소비 전력
사용주위 온/습도
보관 온도
중량 (g)
▍ 레인지 및 입력코드표
구분
열전대
측온저항체
▍ 접속도
■ HY 8000S
－
■ HY 72D
－
※ 내부 딥 스위치로 110 V a.c. 또는 220 V a.c.를 선택할 수 있습니다. (출하시 : 220 V a.c. 측)
▍ 용어 및 기능설명
110 V a.c./220 V a.c.
■ 비례제어
50/60 Hz(공용)
온도
비례대
단위 : mm
설정값
ON
OFF
20mA d.c.Max
100%
0%
• 설정값에 대한 조작량 (출력의 크기) 이 편자에 비례하여
동작하는 것을 비례제어라 하고 조작량이 0 ~ 100 %로 가변되는
110 V a.c./220 V a.c.
폭을 비례대라 합니다. 그러므로 현재온도가 비례대보다 낮으면
50/60 Hz(공용)
조작량은 100 %, 높으면 0 %가 되고 설정값과 현재온도가
일치하면 조작량 (출력량) 은 50%가 됩니다. (역동작의 경우)
■ 리셋트 볼륨(RST)
• 비례제어에 있어서는 제어온도와 설정값이 일치하였을 때
50%의 조작량이 출력되도록 설정되어 있으므로 제어대상의
H I
열용량 등에 의하여 일정한 오차(정상편차)가 생기도 된다.
온도 오버슈트
60 이상 60 이상 이를 없애기 위하여 리셋트 볼륨으로 출력량을 변화시킨다.
• 지시값 ＜ 설정값 : 볼륨을 시계방향으로 돌린다.
90 이상 90 이상
• 지시값 ＞ 설정값 : 볼륨을 시계반대방향으로 돌린다.
설정값
120 이상 120 이상
HY－8000S, HY－8200S HY－72D, HY－48D
96.0 x 96.0 x 125.0
측온저항체 (10 Ω 이하, 단, 3선간의 저항은 동일할 것)
표시정도
내전압 2,000 V a.c. 50/60 ㎐, 1분간 (서로 다른 충전부 사이)
비례대
비례주기
0.2 % 고정 (ON/OFF 제어시)
레인지범위 10 ℃ 초과 시 출력이 OFF 됨
경보 종류 모델 HY-8200S에 한함, 상한절대경보
접점용량 : 1 C, 250 V a.c., 5 A (저항부하)
접점용량 : 1 c, 250 V a.c., 5 A (저항부하) ※형명 HY－8200S에 한함
110/220 V a.c. 50/60 Hz (공용)
단, 모델 HY－48D는 내부 스위치에 의한 110/220 V a.c.선택
0 ~ 50 ℃, 35 ~ 85 % RH (단, 결로현상이 없을 것)
700
코드 입력
HY－8000S, 8200S
5
POWER
8
100－240 V a.c.
K
50/60 Hz 3 Va
12
13 0 ~ 1199
3
설정값
5
Pt 100 Ω
6
8
ON
OFF
100%
■ HY
0%
POWER
100－240 V a.c.
POWER
50/60 Hz 3 Va
100－240 V a.c.
50/60 Hz 3 Va
■ HY
설정값
POWER
100－240 V a.c.
50/60 Hz 3 Va
출력
220 V a.c.
110 V a.c.
50/60 Hz(공용)
■ Limit(HY－8200S)
현재온도
시간
220 V a.c.
비례주기
110 V a.c.
50/60 Hz(공용)
비례대
4mA d.c.Min
설정값
※ 출력 : ON/OFF + ON/OFF의 동작 예
■ 비례대 볼륨(PB)
• 비례제어인 경우 : 비례대를 좁게 하면 출력량의 가변폭이
좁아지므로 제어온도가 설정값에 도달하는 시간이 빨라지면
옵셋트 (편차)가 작아진다. 그러나 너무 좁게 하면 오버슈트나
헌팅 조절감도
헌팅이 발생한다. 비례대는 최대레인지의 1 ~ 10 % 범위로
설정할 수 있으며 비례대 볼륨을 시계방향으로 돌리면 비례대가
넓게 되고 반대로 돌리면 좁아진다.
시간
HY－800S HY－72I, HY－48I
72.0 x 72.0 x 110.0 48.0 x 48.0 x 100.0
K
Pt 100 Ω
500 ms
1 ℃
열전대 왕복 100 Ω 이하
±1 % of FS ±1 Digit
입력 레인지와 같음
0.1 ~ 10.0 % of FS
±50 % of ㎷ (출력량)
출력량 －50 ~ +50 %
레인지범위 내
1 ℃ 고정
POWER
100－240 V a.c.
전원전압의 ± 10 %
50/60 Hz 3 Va
3 VA 이하
－25 ~ 65 ℃
750 500 450
레인지 (℃)
HY－72D HY－48D
－ 0 ~ 399
0 ~ 399
POWER
POWER
100－240 V a.c. 현재온도
－ 0 ~ 1199
온도
100－240 V a.c.
50/60 Hz 3 Va
50/60 Hz 3 Va
비례대
0 ~ 199
－ 0 ~ 399
0 ~ 199 －
0 ~ 399 비례주기
20mA d.c.Max
8200S(경보출력내장)
비례대
－
4mA d.c.Min
설정값
POWER
100－240 V a.c.
50/60 Hz 3 Va
220 V a.c.
110 V a.c.
온도 오버슈트 헌팅 조절감도
50/60 Hz(공용)
48D
－
110 V a.c./220 V a.c.
50/60 Hz(공용)
ON
OFF
220 V a.c.
110 V a.c.
50/60 Hz(공용)
110 V a.c./220 V a.c.
50/60 Hz(공용)
Main
Limit
Main ON OFF
Limit ON OFF
시간
시간
