Download
Share
Print this page
Feig Electronic ID RED.M50-E Installation Manual
  1. Manuals
  2. Brands
  3. Feig Electronic Manuals
  4. Rfid Systems
  5. ID RED.M50-E
  6. Installation manual
Feig Electronic ID RED.M50-E Installation Manual

Feig Electronic ID RED.M50-E Installation Manual

Hide thumbs
1
2
3
4
5
6
7

Advertisement

Quick Links

Download this manual
R
e
d
W
R
e
d
W
R
e
d
W
I
D
I
D
Features
Benefits
Versions
a
v
e
a
v
e
a
v
e
R
E
D
.
M
5
0
-
E
R
E
D
.
M
5
0
-
E
I
n
s
t
a
l
l
a
t
i
o
n
I
n
s
t
a
l
l
a
t
i
o
n

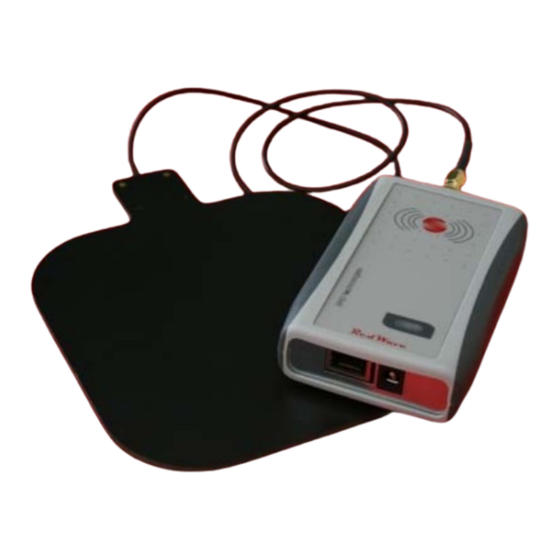

RedWave Short Range Reader
Operating Frequency: 13,56 MHz
Standard: ISO 15693,ISO 14443A/B
Antenna: 1 x SMA –female plug.
Host interface: Ethernet 10/100 Mbps
RF power: 250 mW.
Power consumption: max 1,5 W.
Reader modes: FEIG ISO Host Mode, Scan Mode.
Firmware upgradable (Flash-EEPROM)
Small size & Low cost Short Range HF Controller
Read Range up to 20 cm (depending on tag &
antenna gain).
1 antenna output for a wide range of
applications.
Power supply: 5 Volt
Same protocol of all FEIG's controllers
(HF&UHF)
ID RED.MR50-E
M
a
n
u
a
l
M
a
n
u
a
l
HF Ethernet (ISO 15693, ISO
14443 A/B) in case for 1
HF Antenna.
Powered by

Advertisement

loading

Related Manuals for Feig Electronic ID RED.M50-E

Summary of Contents for Feig Electronic ID RED.M50-E

  • Page 1 RedWave Short Range Reader HF Ethernet (ISO 15693, ISO 14443 A/B) in case for 1 HF Antenna. Powered by  Features Operating Frequency: 13,56 MHz  Standard: ISO 15693,ISO 14443A/B  Antenna: 1 x SMA –female plug.  Host interface: Ethernet 10/100 Mbps ...
  • Page 2 ID RED.MR50-E Il reader ID RED.MR50-E è dotato di 1 uscita SMA femmina per il collegamento ad antenne esterne. Le distanze di lettura di tag UHF ottenibili dipendono da:  Tipologia dell’antenna esterna utilizzata  Tipologia e lunghezza del cavo ...
  • Page 3 Led disponibili LED Verde Il dispositivo è equipaggiato con un LED verde che indica la connessione con Host. Settaggio dell’interfaccia Ethernet Al reader ID RED.MR50-E è stato assegnato per default indirizzo 192.168.10.10 con porta di comunicazione 10001. Per modificare i parametri LAN utilizzare il software a corredo “NPort search Utility” e cliccare sul pulsante detect.
  • Page 4 Selezionare Miineport E1, viene aperta una pagina web di configurazione Entrare nel menù “Basic Settings” e poi su “Network Settings” Modificare a piacimento indirizzo IP presente nel campo “IP Address” e poi cliccare su “submit” quindi cliccare su “Save and restart” E’...

  • Page 5: Verifica Di Funzionamento

    Nella cartella della documentazione del reader è comunque presente il file ID RED.MR50-E.txt che vi permette di riportare alle impostazioni di default il reader. In questo caso usare l’utility “Configuration Import” Verifica di funzionamento Installare il programma CPR Start presente nella cartella del CD Demoprograms. Una volta installato lanciare il programma dall’icona CPR Start 2011, selezionare TCP/IP ed inserire l’indirizzo IP assegnato, cliccare poi su “detect”.
  • Page 6 Cliccare sul pulsante “Avanti” presente nello Wizard per effettuare le oppotune impostazioni sul reader. E’ sempre possibile saltare questo step selezionando la checkBox “Keep Configuration unchanged and exit Wizard” Nella maschera sopra riportata è possibile selezionare la tipologia di transponder che si vuole individuare Selezionare la modalità...
  • Page 7 Lo step 4 riporta le impostazioni desiderate e permette di scriverle nella Eeprom del reader cliccando sul pulsante Apply Il programma CPR start apre automaticamente la schermata degli Host Commands e si mette in lettura. Avvicinare un tag all’antenna del reader che si è scelto di utilizzare e controllare che compaia un valore esadecimale nel campo “serial number”.
