WaterLogic WL500 Assembly Instructions

WaterLogic WL500 Assembly Instructions

Hide thumbs Also See for WL500:
1
2
3

Advertisement

Table of Contents

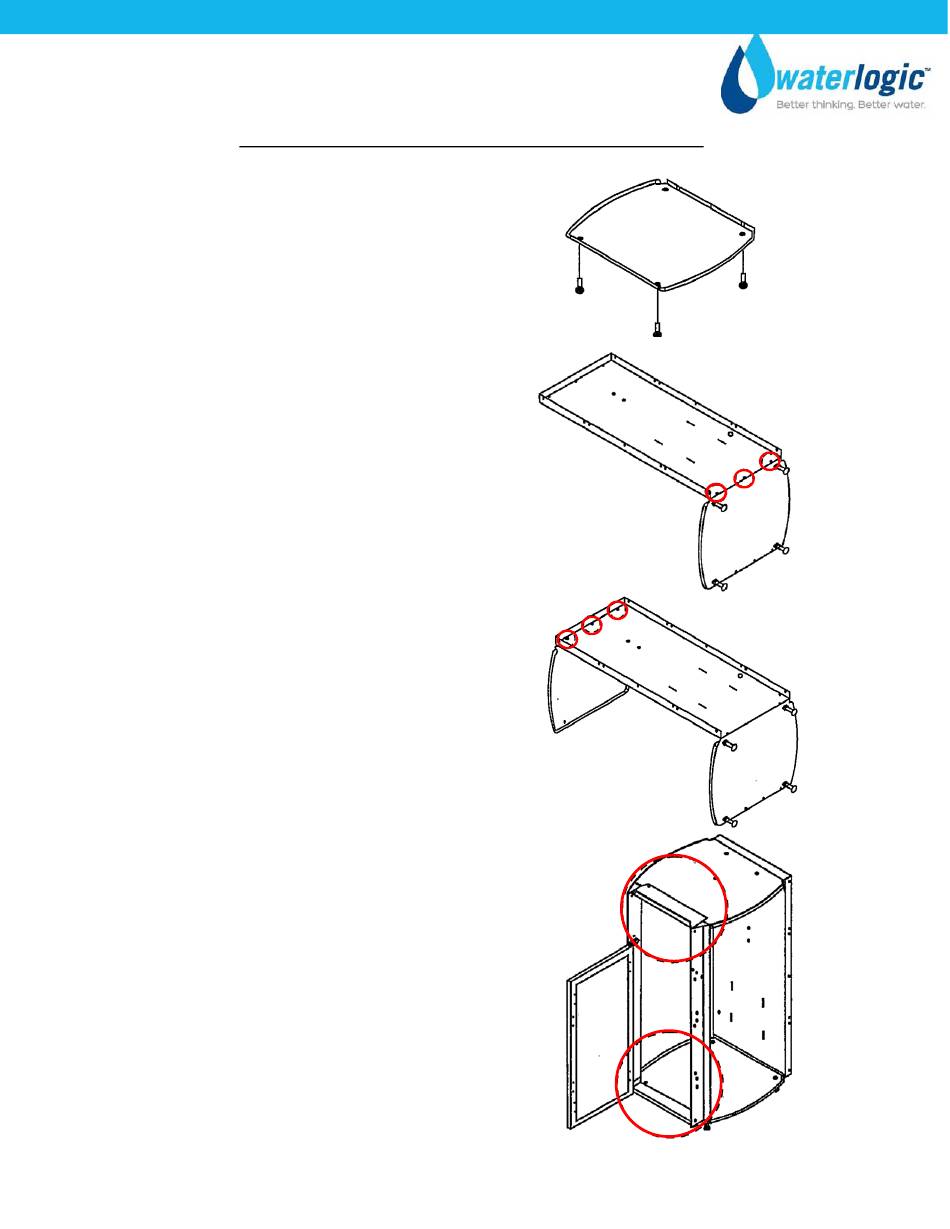

Step 1

Install Unit Rubber Feed to the Bottom Shelf.
Step 2

Attach the Back Panel to the Bottom Shelf using 3 of the
screws provided.

 The back lip of the Bottom Shelf has 3 holes.
 The front lip of the Bottom Shelf has 2 holes.
Step 3

Attach the Upper Shelf to the Back Panel using 3 screws
provided.

 The back lip of the Upper Shelf has 3 holes.
 The front lip of the Upper Shelf has 2 holes.
Step 4

Mount the Front Door and Frame Assembly to the front
edges of the Upper and Bottom Shelves.
Upper and Bottom Shelf edges fit inside of Door Assembly
edges.

 5 screws each at front and back edges
 11 screws per Side Panel
WL500 Manual
BASE CABINET (AK‐0005) ASSEMBLY INSTRUCTIONS
                                                                           Page 49   Revision 4‐10‐2019
Back Panel
Back Panel
Upper Shelf
Front Door and
Frame Assembly
Bottom Shelf
Upper Shelf
Bottom Shelf

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WL500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for WaterLogic WL500

Summary of Contents for WaterLogic WL500

  • Page 1 Install Unit Rubber Feed to the Bottom Shelf. Step 2    Back Panel  Attach the Back Panel to the Bottom Shelf using 3 of the  screws provided.       The back lip of the Bottom Shelf has 3 holes.   The front lip of the Bottom Shelf has 2 holes.   Bottom Shelf Step 3    Attach the Upper Shelf to the Back Panel using 3 screws  Back Panel  provided.    Upper Shelf  The back lip of the Upper Shelf has 3 holes.   The front lip of the Upper Shelf has 2 holes.   Step 4    Mount the Front Door and Frame Assembly to the front  Upper Shelf edges of the Upper and Bottom Shelves.    Upper and Bottom Shelf edges fit inside of Door Assembly  edges.      5 screws each at front and back edges    11 screws per Side Panel  Front Door and  Frame Assembly Bottom Shelf WL500 Manual                                                                             Page 49   Revision 4‐10‐2019 ...
  • Page 2 Side Panel   Step 5        Fasten the Side Panels to the frame.      The Side Panels fit either side, with the sharper  Side Panel curved edge placed toward the rear.      Align the side Panels using the plastic tabs that  protrude through the metal frame.  Blank Panel Step 6 ‐ Front Panel Assembly Installation Assembly     Skip this step if the optional Cup Holder will be installed     Attach the Blank Panel using 4 screws provided.    WARNING! DISPENSER COULD TIP OR FALL. Install unit on a firm, flat, and level  surface and secure the WL500 Water Treatment System to the Base Cabinet with the  Safety Screw (aka Lock Screw) provided to lock the components together. Never place  heavy items on top of unit and never climb, stand, or hang on unit or storage cabinet  to prevent injury and damage. Step 7     Locate and align the WL500 Water Treatment System on top of the Base  Cabinet.     Lock together using the safety bolt (aka locking bolt) provided.  WL500 Manual                                                                             Page 50   Revision 4‐10‐2019 ...
  • Page 3 WL500 CUP DISPENSER (AK‐0007) DRAWING AND ASSEMBLY INSTRUCTIONS        Step 1    Fasten Support Brackets to the back‐side of the cup holders as shown with the 8 screws provided.    Step 2    Fasten the Cup Dispenser Insert Panel into the Base Cabinet.      Note:  This will require maneuvering of the Insert Panel for proper alignment.  Take care not to break the  plastic tabs on the Insert Panel.    Step 3    Fasten the Cup Holder Assemblies to the Base Cabinet Door.  Cup Dispenser Kit AK‐0007 Contents:  Cup Dispenser Specifications  Cup Dispenser Insert Panel  Accepts cups from 4 oz. to 14 oz.  (2) Support Brackets  Cup Opening Minimum Diameter is 2 ½” (66 mm)  (2) Cup Dispenser Assemblies  Cup Opening Maximum Diameter is 3 ¼” (84 mm)  (8) Screws  WL500 Manual                                                                             Page 51   Revision 4‐10‐2019 ...
