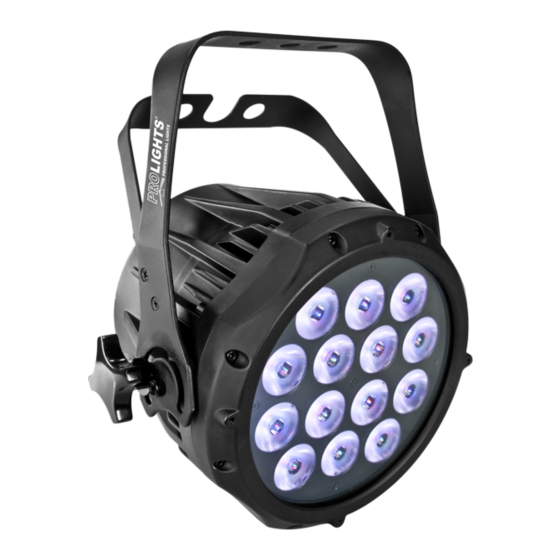

ProLights ARCHITAINMENT ARCLED7314TRI User Manual
  1. Manuals
  2. Brands
  3. ProLights Manuals
  4. Projector
  5. ARCHITAINMENT ARCLED7314TRI
  6. User manual

ProLights ARCHITAINMENT ARCLED7314TRI User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCLED7314TRI
ARCHITAINMENT LED PROJECTOR
Manuale Utente
User Manual
I
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCHITAINMENT ARCLED7314TRI and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights ARCHITAINMENT ARCLED7314TRI

Summary of Contents for ProLights ARCHITAINMENT ARCLED7314TRI

  • Page 1 ARCLED7314TRI ARCHITAINMENT LED PROJECTOR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    ARCLED7314TRI INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali 1 Descrizione e specifiche tecniche 1. 1 Elementi di comando e collegamenti 1. 2 Descrizione 1. 3 Specifiche tecniche 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3.

  • Page 4: Sicurezza

    ARCLED7314TRI ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla . • Il dispositivo funziona con pericolosa tensione di rete 230V~.

  • Page 5: Descrizione E Specifiche Tecniche

    ARCLED7314TRI - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti 1. STAFFA DI MONTAGGIO; 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio; 3. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +; 4.

  • Page 6: Descrizione

    ARCLED7314TRI 1.2 Descrizione ARCLED7314TRI è un cambia-colori professionale concepito per ospitare 14 LEDs 3W Tricolor all’interno di un’unica matrice. ARCLED7314TRI rappresenta la prima scelta in termini di qualità e prestazioni che un light designer possa considerare nella realizzazione di progetti luce professionali, in locations di medie o grandi dimensioni.
  • Page 7 ARCLED7314TRI 245 mm 245 mm Ø13mm 30mm 30mm Photometric data Lux Center 16° 3180 16° Dist.(mt) Diam.(mt) 16°...

  • Page 8: Installazione

    ARCLED7314TRI - 2 - INSTALLAZIONE 2.1 Montaggio ARCLED7314TRI può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla dop- pia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    ARCLED7314TRI - 3 - FUNZIONI E IMPOSTAZIONI 3.1 Funzionamento Per accendere l’ARCLED7314TRI, inserire la spina del cavo di alimentazione in una presa di rete (230V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Struttura Menu

    ARCLED7314TRI 3.3 Struttura del menu (0-255) Green (0-255) STAT Blue (0-20) Strob. (0-255) AT.01 AT.02 AT.10 AUTO PR.01 PR.02 PR.10 SLAV MENU D(001-512) TOUR Arc.1 PERS Ar1.d Ar1.s ID(01-66) (0-255) Green (0-255) PR.01 SC.01 Blue (0-255) PR.02 SC.02 EDIT Strobe (0-20) PR.10 SC.30...
  • Page 11 ARCLED7314TRI UPLD ***** REST ***** Colo RGBW Dim4 Dim1 Dim2 Dim3 WT01 MENU WT02 Green (0-255) CAL1 Blue WT11 Green (0-255) CAL2 RGBW Blue...

  • Page 12: Funzionamento In Modalità Automatica

    ARCLED7314TRI 3.4 Funzionamento in modalità automatica Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente: • Premere il tasto MENU fino a quando sul display non appare [AUTO], quindi premere il tasto ENTER. • Premere il tasto UP o DOWN per scorrere al programma desiderato da 1 a 10 (AT.01 - AT.10 o PR.01 - PR.10).

  • Page 13: Indirizzamento Dmx Senza Indirizzo Id

    ARCLED7314TRI 3.9 Indirizzamento DMX senza indirizzo ID Per poter comandare l’ ARCLED7314TRI con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comanda- re la funzione del primo canale DMX, si deve impostare sull’...

  • Page 14: Collegamenti Della Linea Dmx

    ARCLED7314TRI 3.11 Collegamenti della linea DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT DMX - OUTPUT Spina XLR Presa XLR...

  • Page 15: Tabella Canali Dmx

    ARCLED7314TRI 3.13 Tabella canali DMX Channel Function in TOUR mode value MASTER DIMMER 000-255 000-255 (or STEP TIME when CUS.01-CUS.10 in CH8 is activated) GREEN 000-255 (or FADE TIME when CUS.01-CUS.10 in CH8 is activated) BLUE 000-255 COLOR MACRO No function 000-005 Red100%/Green up/Blue0% 011-030...
  • Page 16 ARCLED7314TRI Auto 8 091-100 Auto 9 101-110 Auto 10 111-120 Custom 1 121-130 Custom 2 131-140 Custom 3 141-150 Custom 4 151-160 Custom 5 161-170 Custom 6 171-180 Custom 7 181-190 Custom 8 191-200 Custom 9 201-210 Custom 10 211-220 No function 221-255 AUTO SPEED ADJUSTMENT...
  • Page 17 ARCLED7314TRI Channel Function in Arc.1 mode value RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 Channel Function in Ar1.d mode value MASTER DIMMER 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255...

  • Page 18: Istruzioni Per La Configurazione Tour

    ARCLED7314TRI 3.14 Istruzioni di base per il funzionamento DMX nella configurazione TOUR MASTER DIMMER • Il canale 1 controlla l’intensità di luce del proiettore. • Quando il cursore del controller è posizionato al valore massimo (255) l’intensità d’uscita è massima. RED, GREEN E BLUE • I canali 2, 3, e 4 controllano d’intensità...

  • Page 19: Configurazione Static

    ARCLED7314TRI 3.15 Configurazione STATIC Per impostare il bilanciamento personalizzato del rosso, blue e verde: • Premere il tasto MENU fino a quando sul display non appare [STAT], quindi premere il tasto ENTER. • Selezionare il canale rosso, verde o blue (Red - Green -Blue) attraverso i tasti UP e DOWN. • Per confermare premere il tasto ENTER.

  • Page 20: Calibrazione Bianco

    ARCLED7314TRI 3.18 Calibrazione bianco Per impostare il bilanciamento personalizzato della temperatura colore bianco: • Premere il tasto MENU fino a quando sul display non appare [CAL1], quindi premere il tasto ENTER. • Selezionare uno delle 11 impostazioni colore bianco pre-programmate (WT01 - WT11). • Le impostazioni possono essere modificate, intervenendo sui valori (000 - 255) relativi ai canali rosso, ver- de e blu (Red - Green -Blue), attraverso i tasti UP e DOWN.

  • Page 21: Manutenzione

    ARCLED7314TRI - 4 - MANUTENZIONE 4.1 Pulizia sistema ottico e manutenzione • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...

  • Page 22: Appendice

    ARCLED7314TRI - 5 - APPENDICE 5.1 Vista esplosa ±ÈÀý 25 .400 ITEM ITEM Front cover Display clear plate Rubber seal Button seal Clear glass Casing Lens completed set Adjusting stainless steel knob LED PCB Power cable gland Heat sink Display protection metal plate Power supply Seal for display metal plate Driver PCB...
  • Page 24 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 25: Arcled7314Tri

    ARCLED7314TRI TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information Description and technical specifications 1. 1 Operating elements and connections 1. 2 Description 1. 3 Technical specifications 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 26: General Instructions

    ARCLED7314TRI WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with . • The unit is supplied with hazardous network voltage (230V~).

  • Page 27: Description And Technical Specifications

    ARCLED7314TRI - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections 1. MOUNTING BRACKET; 2. LOCKING KNOB for the mounting bracket; 3. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +; 4. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +; 5.

  • Page 28: Description

    ARCLED7314TRI 1.2 Description ARCLED7314TRI is a professional luminaires featuring 14 Tricolor 3W LEDs fitted into a single matrix. ARCLED7314TRI is the first choice in terms of quality and performance for light-designers to realize profes- sional lighting projects in medium or large size environments. The advantages of Tricolor technology: • Perfect colour mixing and saturation, even in short-range projections.
  • Page 29 ARCLED7314TRI 245 mm 245 mm Ø13mm 30mm 30mm Photometric data Lux Center 16° 3180 16° Dist.(mt) Diam.(mt) 16°...

  • Page 30: Installation

    ARCLED7314TRI - 2 - INSTALLATION 2.1 Mounting ARCLED7314TRI may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 31: Functions And Settings

    ARCLED7314TRI - 3 - FUNCTIONS AND SETTINGS 3.1 Operation Connect the supplied main cable to a socket (230 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 32: Menu Structure

    ARCLED7314TRI 3.3 Menu structure (0-255) Green (0-255) STAT Blue (0-20) Strob. (0-255) AT.01 AT.02 AT.10 AUTO PR.01 PR.02 PR.10 SLAV MENU D(001-512) TOUR Arc.1 PERS Ar1.d Ar1.s ID(01-66) (0-255) Green (0-255) PR.01 SC.01 Blue (0-255) PR.02 SC.02 EDIT Strobe (0-20) PR.10 SC.30 Time...
  • Page 33 ARCLED7314TRI UPLD ***** REST ***** Colo RGBW Dim4 Dim1 Dim2 Dim3 WT01 MENU WT02 Green (0-255) CAL1 Blue WT11 Green (0-255) CAL2 RGBW Blue...

  • Page 34: Operation In Automatic Mode

    ARCLED7314TRI 3.4 Operation in automatic mode If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show pro- gramme provided that the blackout mode is switched off: • Press the button MENU so many times until the display shows [AUTO], then press the button ENTER. • Press the button UP and DOWN to switch between the programs (AT.01 - AT.10 or PR.01 - PR.10).

  • Page 35: Dmx Control Without Id Address

    ARCLED7314TRI 3.9 DMX control without ID address To able to operate the ARCLED7314TRI with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCLED7314TRI.

  • Page 36: Connection Of The Dmx Line

    ARCLED7314TRI 3.11 Connection of the DMX line DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive...

  • Page 37: Dmx Control

    ARCLED7314TRI 3.13 DMX control Channel Function in TOUR mode value MASTER DIMMER 000-255 000-255 (or STEP TIME when CUS.01-CUS.10 in CH8 is activated) GREEN 000-255 (or FADE TIME when CUS.01-CUS.10 in CH8 is activated) BLUE 000-255 COLOR MACRO No function 000-005 Red100%/Green up/Blue0% 011-030...
  • Page 38 ARCLED7314TRI Auto 8 091-100 Auto 9 101-110 Auto 10 111-120 Custom 1 121-130 Custom 2 131-140 Custom 3 141-150 Custom 4 151-160 Custom 5 161-170 Custom 6 171-180 Custom 7 181-190 Custom 8 191-200 Custom 9 201-210 Custom 10 211-220 No function 221-255 AUTO SPEED ADJUSTMENT...
  • Page 39 ARCLED7314TRI Channel Function in Arc.1 mode value RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 Channel Function in Ar1.d mode value MASTER DIMMER 000-255 RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255...

  • Page 40: Basic Instructions For Dmx Operation (Tour)

    ARCLED7314TRI 3.14 Basic instructions for DMX operation (TOUR) MASTER DIMMER • CH1 controls the intensity of the currently projected color. • When the slider is at the highest position (255) the intensity of the output is the maximum. RED, GREEN AND BLUE COLOR SELECTION • CH2, CH3 and CH4 control the intensity ratio of each of the red, green blue and white.

  • Page 41: Static Configuration

    ARCLED7314TRI 3.15 STATIC configuration To set the custom balance of red, blue and green: • Press the button MENU so many times until shows [STAT], and press the button ENTER to confirm. • Select the color red, green or blue (Red - Green -Blue) through the buttons UP and DOWN and then press the button ENTER.

  • Page 42: White Calibration

    ARCLED7314TRI 3.18 White calibration Enter the CAL1 mode to select white color of different color temperature; • Press the button MENU so many times until show [CAL1] and press the button ENTER to confirm. • There are 11 pre-programmed white colors (WT01 - WT11) can be edited by using red, green and blue (Red - Green -Blue).

  • Page 43: Maintenance

    ARCLED7314TRI - 4 - MAINTENANCE 4.1 Cleaning the unit and maintenance • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.

  • Page 44: Appendix 5. 1 Exploded View

    ARCLED7314TRI - 5 - APPENDIX 5.1 Exploded view ±ÈÀý 25 .400 ITEM ITEM Front cover Display clear plate Rubber seal Button seal Clear glass Casing Lens completed set Adjusting stainless steel knob LED PCB Power cable gland Heat sink Display protection metal plate Power supply Seal for display metal plate Driver PCB...
