ARCLED7314TRITZ

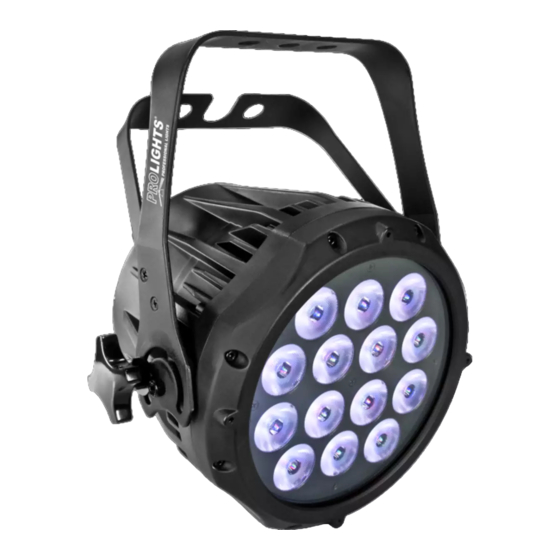

ARCHITAINMENT LED PROJECTOR
Manuale Utente
User Manual
I
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCLED7314TRITZ and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights ARCLED7314TRITZ

Summary of Contents for ProLights ARCLED7314TRITZ

  • Page 1 ARCLED7314TRITZ ARCHITAINMENT LED PROJECTOR Manuale Utente User Manual...
  • Page 2 REV.002-05/14...

  • Page 3: Table Of Contents

    3. 7 Configurazioni canali DMX 3. 8 Modalità DMX CONTENUTO DELL’IMBALLO: • ARCLED7314TRITZ • Staffa di fissaggio (2 pz.) • Manuale utente Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

  • Page 4: Avvertenze Generali

    ARCLED7314TRITZ ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Descrizione E Specifiche Tecniche

    ARCLED7314TRITZ - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti Fig.1 1. STAFFA DI MONTAGGIO 2. MANOPOLA DI FISSAGGIO per la staffa di montaggio. 3. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX + 4.

  • Page 6: Descrizione

    ARCLED7314TRITZ è un cambia-colori professionale concepito per ospitare 14 LEDs 3W Tricolor all’interno di un’unica matrice. ARCLED7314TRITZ rappresenta la prima scelta in termini di qualità e prestazioni che un light designer possa considerare nella realizzazione di progetti luce professionali, in locations di medie o grandi dimensioni.
  • Page 7 ARCLED7314TRITZ Fig.2 Photometric data Lux Center 3180 16° 16° Dist.(mt) Diam.(mt) 16° Fig.3...

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 Montaggio ARCLED7314TRITZ può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.4), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    Per spegnere l’ARCLED7314TRITZ, staccare la spina dalla presa di rete. Per maggiore como- dità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 Impostazione base Il proiettore ARCLED7314TRITZ dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.5). Fig.5 MENU Per scorrere il menu principale o tornare ad una opzione del menu precedente.

  • Page 10: Struttura Del Menu

    ARCLED7314TRITZ 3.3 Struttura del menu (0-255) Green (0-255) STAT Blue (0-20) Strob. (0-255) AT.01 AT.02 AT.10 AUTO PR.01 PR.02 PR.10 SLAV MENU D(001-512) TOUR Arc.1 PERS Ar1.d Ar1.s ID(01-66) (0-255) Green (0-255) PR.01 SC.01 Blue (0-255) PR.02 SC.02 EDIT Strobe (0-20) PR.10...
  • Page 11 ARCLED7314TRITZ UPLD ***** REST ***** Colo RGBW Dim4 Dim1 Dim2 Dim3 WT01 WT02 Green (0-255) CAL1 Blue WT11 MENU Green (0-255) CAL2 RGBW Blue...

  • Page 12: Funzionamento In Modalità Automatica

    • Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4. • Servirsi dei connettori DMX dell’ ARCLED7314TRITZ e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 14.

  • Page 13: Indirizzamento Dmx Senza Indirizzo Id

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sull’ ARCLED7314TRITZ l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un...

  • Page 14: Collegamenti Della Linea Dmx

    ARCLED7314TRITZ 3.11 Collegamenti della linea DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 15: Tabella Canali Dmx

    ARCLED7314TRITZ 3.13 Tabella canali DMX Channel Function in TOUR mode value MASTER DIMMER 000-255 000-255 (or STEP TIME when CUS.01-CUS.10 in CH8 is activated) GREEN 000-255 (or FADE TIME when CUS.01-CUS.10 in CH8 is activated) BLUE 000-255 COLOR MACRO No function...
  • Page 16 ARCLED7314TRITZ Auto 8 091-100 Auto 9 101-110 Auto 10 111-120 Custom 1 121-130 Custom 2 131-140 Custom 3 141-150 Custom 4 151-160 Custom 5 161-170 Custom 6 171-180 Custom 7 181-190 Custom 8 191-200 Custom 9 201-210 Custom 10 211-220...
  • Page 17 ARCLED7314TRITZ Channel Function in Arc.1 mode value RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 Channel Function in Ar1.d mode value MASTER DIMMER 000-255 RED 0 - 100% 000-255 GREEN 0 - 100%...

  • Page 18: Istruzioni Per La Configurazione Tour

    ARCLED7314TRITZ 3.14 Istruzioni di base per il funzionamento DMX nella configurazione TOUR MASTER DIMMER • Il canale 1 controlla l’intensità di luce del proiettore. • Quando il cursore del controller è posizionato al valore massimo (255) l’intensità d’uscita è massima.

  • Page 19: Configurazione Static

    ARCLED7314TRITZ 3.15 Configurazione STATIC Per impostare il bilanciamento personalizzato del rosso, blue e verde: • Premere il tasto MENU fino a quando sul display non appare [STAT], quindi premere il tasto ENTER. • Selezionare il canale rosso, verde o blue (Red - Green -Blue) attraverso i tasti UP e DOWN.

  • Page 20: Calibrazione Bianco

    ARCLED7314TRITZ 3.18 Calibrazione bianco Per impostare il bilanciamento personalizzato della temperatura colore bianco: • Premere il tasto MENU fino a quando sul display non appare [CAL1], quindi premere il tasto ENTER. • Selezionare uno delle 11 impostazioni colore bianco pre-programmate (WT01 - WT11).

  • Page 21: Appendice

    ARCLED7314TRITZ - 5 - APPENDICE 5.1 Risoluzione dei problemi Problema Possibile Causa Possibile rimedio • Nessuna alimentazione in ingresso • Controllare l’alimentazione • Errato collegamento dell’alimenta- • Controllare connessione di alimentazio- zione Nessuna visualizzazione • Display danneggiato • Sostituire il display del display • Errore circuito integrato display o con-...

  • Page 22: Vista Esplosa

    ARCLED7314TRITZ 5.2 Vista esplosa 11 12 ITEM Fig.9 Front cover Rubber seal Clear glass Lens completed set LED PCB Heat sink Power supply Driver PCB Power connection board Display PCB Display clear plate Button seal Casing Adjusting stainless steel knob...

  • Page 25: Arcled7314Tritz

    Warranty 3. 7 DMX configurations 3. 8 DMX Mode PACKING CONTENT: • ARCLED7314TRITZ • Mount bracket (2 pc.) • User manual All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be. Reproduced in any form or by any means for any commercial use.

  • Page 26: General Instructions

    ARCLED7314TRITZ WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 27: Description And Technical Specifications

    ARCLED7314TRITZ - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections Fig.1 1. MOUNTING BRACKET 2. LOCKING KNOB for the mounting bracket. 3. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX + 4. DMX IN (3-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+ 5.

  • Page 28: Description

    ARCLED7314TRITZ is a professional luminaires featuring 14 Tricolor 3W LEDs fitted into a single matrix. ARCLED7314TRITZ is the first choice in terms of quality and performance for light-designers to realize pro- fessional lighting projects in medium or large size environments.
  • Page 29 ARCLED7314TRITZ Fig.2 Photometric data Lux Center 3180 16° 16° Dist.(mt) Diam.(mt) 16° Fig.3...

  • Page 30: Installation

    2.1 Mounting ARCLED7314TRITZ may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 31: Functions And Settings

    ARCLED7314TRITZ - 3 - FUNCTIONS AND SETTINGS 3.1 Operation Connect the supplied main cable to a socket (230 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 32: Menu Structure

    ARCLED7314TRITZ 3.3 Menu structure (0-255) Green (0-255) STAT Blue (0-20) Strob. (0-255) AT.01 AT.02 AT.10 AUTO PR.01 PR.02 PR.10 SLAV MENU D(001-512) TOUR Arc.1 PERS Ar1.d Ar1.s ID(01-66) (0-255) Green (0-255) PR.01 SC.01 Blue (0-255) PR.02 SC.02 EDIT Strobe (0-20) PR.10...
  • Page 33 ARCLED7314TRITZ UPLD ***** REST ***** Colo RGBW Dim4 Dim1 Dim2 Dim3 WT01 WT02 Green (0-255) CAL1 Blue WT11 MENU Green (0-255) CAL2 RGBW Blue...

  • Page 34: Operation In Automatic Mode

    • Select the desired DMX configuration (TOUR - Arc.1 - Ar1.d - Ar1.s - HSV) through the buttons UP and DOWN. The tables on page 13 indicate the operating mode and DMX value. The ARCLED7314TRITZ is equipped with 3-pole XLR connections.

  • Page 35: Dmx Control Without Id Address

    3.9 DMX control without ID address To able to operate the ARCLED7314TRITZ with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCLED7314TRITZ.

  • Page 36: Connection Of The Dmx Line

    ARCLED7314TRITZ 3.11 Connection of the DMX line DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 37: Dmx Control

    ARCLED7314TRITZ 3.13 DMX control Channel Function in TOUR mode value MASTER DIMMER 000-255 000-255 (or STEP TIME when CUS.01-CUS.10 in CH8 is activated) GREEN 000-255 (or FADE TIME when CUS.01-CUS.10 in CH8 is activated) BLUE 000-255 COLOR MACRO No function...
  • Page 38 ARCLED7314TRITZ Auto 8 091-100 Auto 9 101-110 Auto 10 111-120 Custom 1 121-130 Custom 2 131-140 Custom 3 141-150 Custom 4 151-160 Custom 5 161-170 Custom 6 171-180 Custom 7 181-190 Custom 8 191-200 Custom 9 201-210 Custom 10 211-220...
  • Page 39 ARCLED7314TRITZ Channel Function in Arc.1 mode value RED 0 - 100% 000-255 GREEN 0 - 100% 000-255 BLUE 0 - 100% 000-255 Channel Function in Ar1.d mode value MASTER DIMMER 000-255 RED 0 - 100% 000-255 GREEN 0 - 100%...

  • Page 40: Basic Instructions For Dmx Operation

    ARCLED7314TRITZ 3.14 Basic instructions for DMX operation (TOUR) MASTER DIMMER • CH1 controls the intensity of the currently projected color. • When the slider is at the highest position (255) the intensity of the output is the maximum. RED, GREEN AND BLUE COLOR SELECTION • CH2, CH3 and CH4 control the intensity ratio of each of the red, green blue and white.

  • Page 41: Static Configuration

    ARCLED7314TRITZ 3.15 STATIC configuration To set the custom balance of red, blue and green: • Press the button MENU so many times until shows [STAT], and press the button ENTER to confirm. • Select the color red, green or blue (Red - Green -Blue) through the buttons UP and DOWN and then press the button ENTER.

  • Page 42: White Calibration

    ARCLED7314TRITZ 3.18 White calibration Enter the CAL1 mode to select white color of different color temperature; • Press the button MENU so many times until show [CAL1] and press the button ENTER to confirm. • There are 11 pre-programmed white colors (WT01 - WT11) can be edited by using red, green and blue (Red - Green -Blue).

  • Page 43: Appendix

    ARCLED7314TRITZ - 5 - APPENDIX 5.1 Trouble shooting Trouble Possible cause Possible remedy • No power input • Power connection error • Check power supply • Display damaged • Check power connection No display • Display board IC error or power input • Replace display...

  • Page 44: Exploded View

    ARCLED7314TRITZ 5.2 Exploded view 11 12 ITEM Fig.9 Front cover Rubber seal Clear glass Lens completed set LED PCB Heat sink Power supply Driver PCB Power connection board Display PCB Display clear plate Button seal Casing Adjusting stainless steel knob...
  • Page 47 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 50 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
