Zephyr Essentials Siena Pro Island Use, Care And Installation Manual page 34

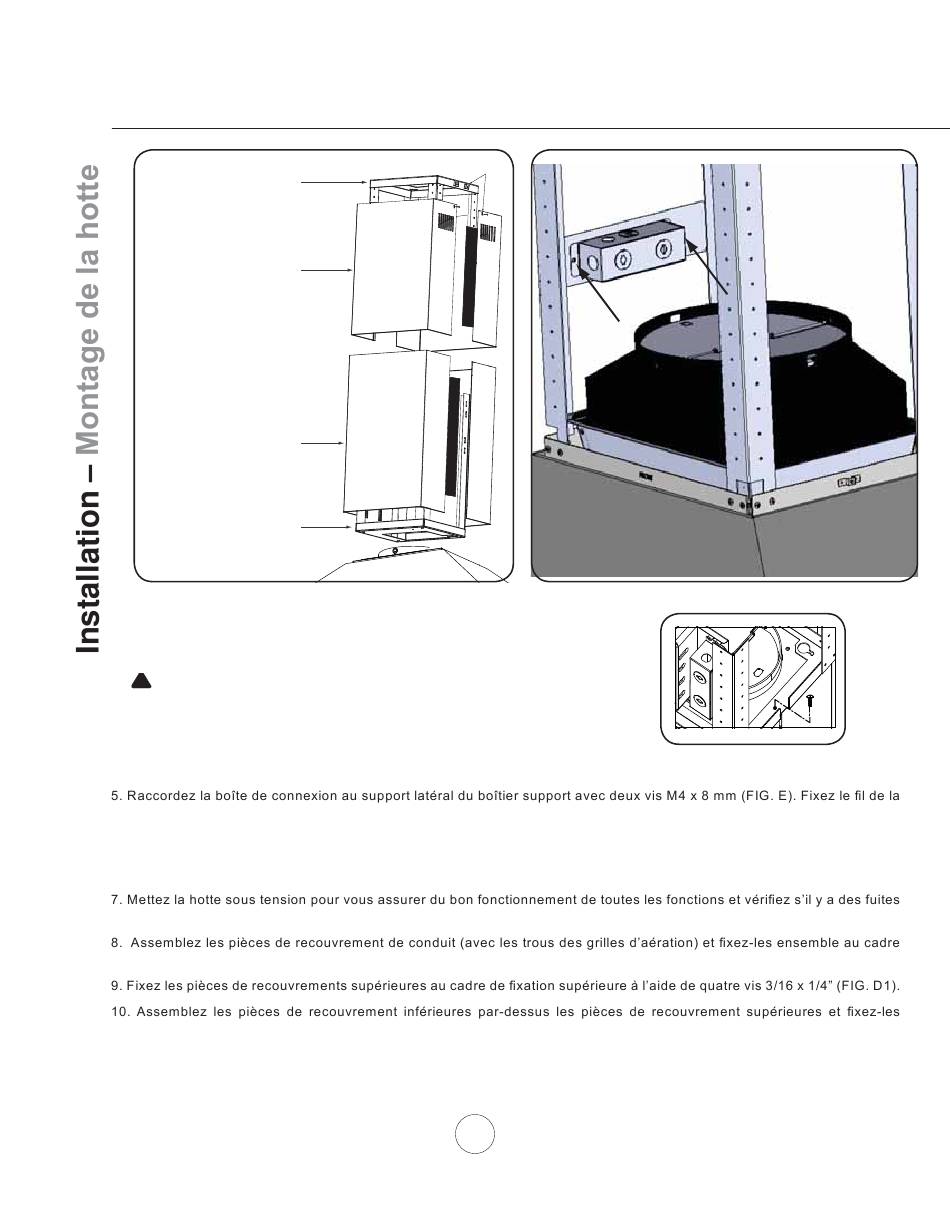

Cadre de fixation
supérieur
Pièces de recouvrement
supérieures
Pièces de recouvrement
inférieures
Cadre de fixation
inférieur
!
AVERTISSEMENT : Le câblage électrique doit être effectué par une ou
des personnes qualifiées selon les stipulations de tous les normes et
standards en vigueur. Éteignez l'alimentation électrique à l'entrée de
service avant de procéder au câblage.
boîte de connexion de la hotte à la boîte de connexion du bras du boîtier support avec deux attaches.
6. Raccordez le collier-adaptateur à la partie supérieure de la hotte avec quatre vis M4 x 8 mm. Raccordez le collier
circulaire de 10 po au collier-adaptateur avec quatre vis M4 x 8 mm. Installez les composantes électriques et le conduit.
Scellez le conduit avec du ruban à conduit en aluminium.
d'air autour du ruban à conduit.
du support supérieur à l'aide des bandes magnétiques..
ensemble à l'aide des bandes magnétiques.
1
FIG. D
10
www.zephyronline.com
FIG. E
FIG. F
