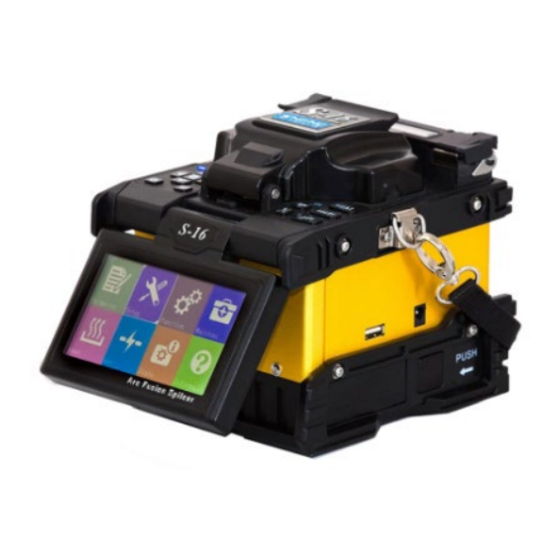

Artic FUSION SPLICER 4.3 User Manual

Handheld fttx fusion splicer
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
USER
MANUAL
HANDHELD FTTX FUSION SPLICER
FUSION SPLICER 4.3
AR-FUSPLICE-4.3

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FUSION SPLICER 4.3 and is the answer not in the manual?

Questions and answers

Related Manuals for Artic FUSION SPLICER 4.3

Summary of Contents for Artic FUSION SPLICER 4.3

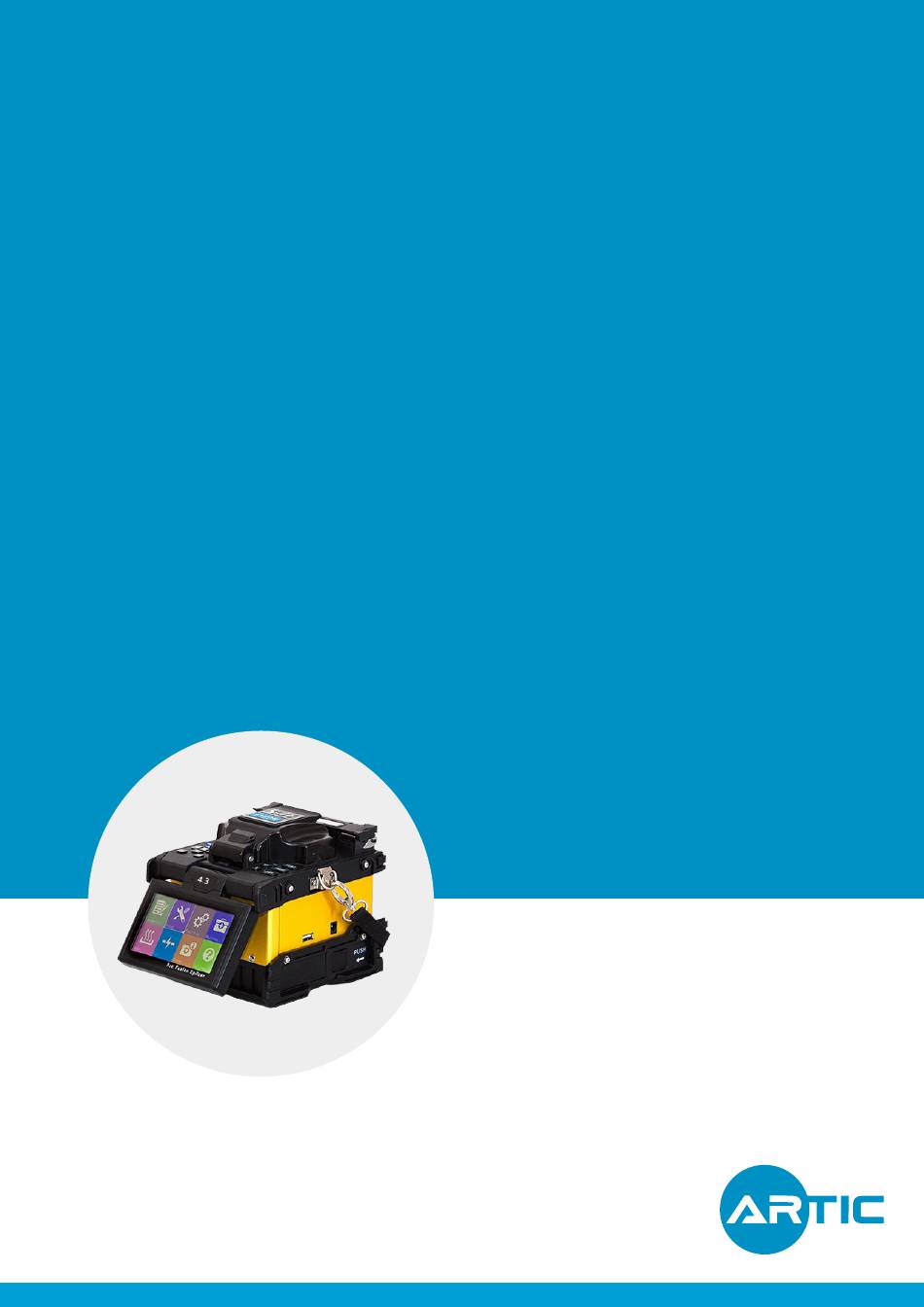

  • Page 1 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3 AR-FUSPLICE-4.3...

  • Page 2: Table Of Contents

    CONTENTS 1.  Notice before using.................... 3 1.1.  Safety instruction.......................... 3 1.2.  Note................................ 3 1.3.  Legal statement............................ 3   2.  Start to comprehend splicer  ................ 4 2.1.  Overview of splicer.......................... 4 2.2.  Keyboard.............................. 4 2.3.  Technical parameters........................ 8   3.  A complete splice.................... 9 3.1.  Power on.............................. 9 3.2.  Preparation of fiber end face..................... 9 3.3.  Fiber clamping............................ 11 3.4.  Optical fiber fusion.......................... 12 3.5.  Heat-shrinkable.......................... 12 3.6.  Cooling.............................. 13   4.  Menu instruction.................... 13 4.1.   Parameter setting menu...................... 14 4.2. ...

  • Page 3: Notice Before Using

    3. Don't attempt to disassemble the machine or its accessories, only authorized agencies can  repair it.  4. Please don't touch electrodes during working time, or it may cause personal injury. 5. When liquid or foreign body into the machine, or smoke, odor, noise, etc., or a strong  impact, please immediately shut down the machine, and pull out the AC power. 1.2. Note When using the machine, improper operation may cause damage for the machine or even  danger to human health. It is suggested to operate in the following way.  1. This model machine only applies to quartz glass fiber splicing, not to any other things.  2. Don't use or store the machine in a high temperature or humidity environment (otherwise it   may damage the equipment or reduce the performance of the machine).   3. While using the machine in dust environment, try to avoid a dust as far as possible.  4. When moving the machine from low temperature to high temperature, there should be  any heating process to eliminate condensation.  5. Please use high-purity anhydrous alcohol (purity>99%) to clean magnifying lens, reflector  and fiber v-groove surface.  6. The splicing machine must be handled gently to avoid strong vibration or impact, and with  a carrying case for transportation or storage.  7. Maintain the whole machine once a year. 1.3. Legal statement Without the written consent of our company, any unit or individual will not be allowed to extract  or copy part of the contents of this manual, or transmitted in any form. Products described in  this manual, including our company software, unless approved by the related oblige, otherwi- se no one can be in any form for the software to copy, distribute, modify, excerpts, decompi- ling, disassembling, decryption, reverse engineering, lease, transfer, sublicense and other  ACTS of infringing the software copyright.  Attention: The manual describes some features and functions of the product and its acces- sories, related to the production batch, therefore, the description in this manual may not exactly  match the product you purchased, as well as its accessories.  USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 4: Start To Comprehend Splicer

    Our Company reserves the right to modify any information in this manual at any time, without  any prior notice and does not undertake any responsibility. Limitation of liability: Within the scope of applicable law, our company, in any case, donʼt  compensate for any special, incidental, indirect, secondary damage due to using this manual  or the product, and also donʼt compensate for any loss of profits, data, goodwill or anticipated  savings.  Within the scope of applicable law, in any case, our company will undertake the greatest  responsibility for the losses suffered in the use of the product described in this manual in the  limit of the price you paid for the product. (Except in cases involving of personal injury accor- ding to applicable law for damages) 2. Start to comprehend splicer 2.1. Overview of splice FIGURE 2.1 2.2. Keyboard 2.2.1. Keyboard appearance FIGURE 2.2 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 5 1 Power Light  2 Up 3 Right 4 Left 5 Enter 6 Down 7 Menu/Exit 8 Power 9 Heating light 10 Heat 11 Arc 12 Reset 13 Switch video 14 Auto Splice 2.2.2. Keyboard functions Table 2.2 • While Power On, press this key to shut down. • While Power OFF, press this key to Power On. • Under the standby interface, press this key to discharge a weak arc.  • In the menu, press this key to enter the next submenu.  • If permitted, press this key to run.  • If permitted, press this key to switch between the left and right sides of CMOS  Sensor, Motors and so on. Under the standby interface, press this key to enter the main menu.  Under the main menu interface, press this key to return the upper menu. • Under the standby interface, press this key to increase the LCD backlight.   • I n the CMOS sensor step, press this key to increase the CMOS sensor  backlight.  • In motor adjustment, press this key to drive up the fiber. • If permitted, press this key to move up the cursor. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 6 • Under the standby interface, press this key to gap the fiber. • Under the main menu, press this key to select the left icon.  • In motor adjustment, press this key to drive the correspondin g motor to move to  the left. • Under the standby interface, press this key to enter the main menu.  • Under the main menu interface, press this key to return the upper menu. • Under the standby interface, press this key to decrease the LCD backlight. • In the setup of the CMOS sensor, press this key to decrease the CMOS sensor backlight. • In function of a motor test, press this key to move down the corresponding motor.  • If permitted, press this key to move down the cursor. • Under the standby interface, press this key to align the fiber. • Under the main menu, press this key to select the right icon.  • In motor adjustment, press this key to drive the corresponding motor to move to  the right. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 7 • Under the standby interface, press this key to align the fiber. • Under the main menu, press this key to select the right icon.  • In motor adjustment, press this key to drive the corresponding motor to move to  the right. • Under the standby interface, press this key to fuse. • In the Power On state, press this key to reset the motor position. •  Under the standby interface, press this key to switch the video mode. •  Under the standby interface, press this key to run auto splice. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 8: Technical Parameters

    2.3. Technical parameters Applicable fiber SM, MM, DS, NZDS, others Cladding diameter 80 -150um Coating diameter 100 - 1000um Typical loss SM:<=0.02dB; MM:<=0.01dB; DS:<=0.04dB; NZDS:<= 0.04dB Return loss > 60dB Cutting length 10-16mm(Coating layer Diameter: <250µm) 16mm(Coating layer Diameter: 250~1000µm) Program 40 groups Operation mode Auto mode and Manual mode Auto to heat Supported Splice time Less than 9 seconds Heating time 34 seconds (heat-shrinking tube width is 40mm or 60mm) Magnification 100 times/double show, 200 times/single show Observation mode High sensitivity CMOS sensor, Color LCD of 4.3 inch with pixels 480x280 Fusion Records Support to store 4000 groups of Fusion Records Estimate loss Supported Tension Supported, 1.8~2.2N Operation Interface Battery capacity 5200mAh;Typical 250 times fusion; Show remaining real-time  Power supply Adapter : AC100-240V(50/60HZ); Output : DC11~13.5V Electrodes times 3000 times Interface...

  • Page 9: A Complete Splice

    3. A complete splice A full fiber splice procedure including: the fiber end face preparation, fiber splicing, tension  test, heating and cooling of shrink tube. This chapter will introduce details of the specific  process of the fiber splice. 3.1. Power on FIGURE 3.1 Press and hold the power button until the power indicator light, then, LCD also enters the  self-test screen. 3.2. Preparation of fiber end face Prepare two optical fibers, as shown in Figure 3.2, in which an optical fiber is set into the heat  shrink tube. FIGURE 3.2 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 10 As shown in Figure 3.3, clenched fiber cleaver, place the fiber into the tooth of the clamp by the  left hand, reserve bare fiber 30 to 40 mm stripped fiber coating. Use a cotton ball dipped in  anhydrous alcohol (purity>99%) wipe optical fiber coating layer that residual debris, Figure 3.4  shows. FIGURE 3.3 Put the cleaned fiber into the cutter positioned groove, the edge alignment of the fiber  coating cutter ruler “13” scale outside (the scale is greater than 13, shown in Figure 3.4). Close  small platen, requiring that the bare fiber straight on the left and right rubber on the chop- ping block. Together with close the large plate, and push the cutter blade slider to the other end to cut off the fiber.  After Cutting, open the large platen to take away cutting broken fiber into the waste fiber  storage box. (Broken fiber has great harm to human health, so, please be sure to collect and  chop broken fiber). Open the small platen, and carefully take out the cut end face fiber. Donʼt  make the fiber cross section touching any other objects, to order to avoid damage or conta- mination end face. FIGURE 3.4 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 11: Fiber Clamping

    3.3. Fiber clamping Open the windproof cover and the two side fiber platens, then, put the prepared fiber into  PICTURE 16 V-groove through the locating slot. Make sure that the fiber end face should be located   between the V-groove edge and two electrodes. As Shown in Figure 3.5 FIGURE 3.5 Please operate carefully and donʼt let the fiber end face touch any other object. Then close  the large platen to fix optical fiber, which should be placed horizontally in the V-groove,  without upturned phenomenon. If clamping failed, you can lift fiber carefully and repeat the  operation above until the fiber clamping is qualified. Similarly, prepare and clamp the other optical fiber. Then, close the windproof and continue to observe the amplified fiber from the display. If the fiber end  face is obviously uneven, tilt or damaged, you need to remove the fiber to cut again.  USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 12: Optical Fiber Fusion

    3.4. Optical fiber fusion After clamping, the machine is in a ready state, as shown below. If in "Automatic" splice mode,  PICTURE 16 auto splice begins as soon as the windproof closed. If in "Manual" splice mode, a user must  press the "SET" button to run the splice routine. FIGURE 3.6 First, select the fusion parameter group according to the optical fiber type. Press “MENU” to enter  the main menu, and then select the “parameters” icon and press the “confirm” key to enter  the menu. We need to select a fusion parameter group matched with splice fiber type. It is   suggested to choose SM8.  Press "SET" to start the splicing procedure. The machine drives the motor, which will promo- te both sides of fibers to the middle of the screen, judging the fiber end face whether meet  the requirements. If qualified, turn to the next process, otherwise show a tip of bad end face  and stop. After judgment, the alignment motor will adjust fiber Position to make both sides of fibers  align in three-dimensional. At last, the electrode discharge arc fuse fiber. When fusion com- pleted, the machine will give the loss estimates, and have a tension test if needed. 3.5. Heat-shrinkable The optical fiber fusion point is really fragile and easily broken, so, you need protection by using   heat shrinkable. Open the windproof cover, large platen and heater cover. Gently remove fiber, and  donʼt bend fiber greatly to avoid the fusion point broken. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 13: Cooling

    FIGURE 3.7 FIGURE 3.7 3.6. Cooling The heat shrinkable tubing after heating is at a higt temperature, and needs cooling. Hang the  cooling tray on the carrying handle. So, after heating, pull out the fiber from the heating  furnace to the cooling tray by hands. About 1 minute later, it cools to the ordinary  temperature.  4. Menu instruction 4. Menu instruction The machine adopts a METRO-style menu, whose interface is simple,  beautiful and  convenient for operation. The operation interface has 8 icons, and each icon corresponds to a different functional menu. FIGURE 4.1 FIGURE 4.1 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 14: Parameter Setting Menu

    For the main menu interface ：   In the standby state, press the key      to enter the interface of the main menu.  In the main menu, press the key       to exit the main menu to the standby interface.  PICTURE 16 In the main menu, press the direction keys, and the corresponding direction on the next icon  is selected.  Press the key        to enter the submenu.  In submenu:  Press the key       or      to select the up down cursor. Press the key     or      to modify the current data.  Press the key       to enter the next submenu.  Press the key to       enter the upper menu. 4.1. Parameter setting menu FIGURE 4.2 “Parameters” menu is used to select and set the fiber splicing parameters. Menu forms by  different splicing parameters submenu, as shown in Figure 4.2. Each sub-menu is a group of splicing parameters, and the menu is composed by the part of the number, file name,  pattern and state. The number from 0 to 39, a total of 40 groups of parameters can be used. Mode Auto, Calibrate, Normal three kinds, of which the Auto class of parameters derived  experimental optimization for the factory and cannot be modified and recommended for  new users. The data of the Calibrate parameters can be modified except the pre-discharge  and post-discharge time. All the Normal parameters can be modified. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 15 FIGURE 4.3 The “type” represent which the fiber is fused by the parameter. Abbreviations are explained in  the following.  SM: Single mode fiber  MM: Multi mode fiber DS: Dispersion shifted fiber  NZDS: Non-zero dispersion-shifted fiber The state ON/OFF says the group is currently used or not. Press the key      or      to change the  current splicing parameter group.  Press the key        to enter the para group， as shown above. The parameter consists of the following parameters: Prefuse time In the total fusion process, a short time about 30ms in SM 16ms in MM,  It is not recommended for the new user to modify.  Fuse time In total fusion process, a long time 2.0 seconds in SM, 1.2 seconds in MM.   It is not recommended for the new user to modify.  Arc Discharge current means that the discharge arc current intensity. The high value of the  current corresponds to a greater arc, resulting in a higher temperature. The fiber is ablated  more seriously. Press the key       or       to increase or decrease the parameter value.  Pushing Overlap The pushing forward distance in the fusion process. Press the key      or      to   add or sub the value of overlap.  Gapping The distance of fiber gap before fusing. Press the key      or      to change it.  Max End face The angle between the fiber end and vertical direction is the end face. In the  process of judging the fiber end face, the fiber end face should not more than the Max end face.  State It shows them using the state of the current viewing parameter group. You can press the  key      or      to change the parameter. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 16: Setup

    “   n c i t     ” “   d ” l a Suspend 1 When fiber splicing, fiber advancing to meet the gap conditions, the program pauses,  waiting for the further operation of the user. Continue to splicing, press SET button. To interrupt  splicing, press the RESET button. Suspend 2 Fiber suspend the running at the end of the subsequent process of aligning. Reset time After a fiber splicing, to order to prepare for the next splice, propulsion motors need to be  reset to the reference position. Fiber splicing is completed, open the windscreen, over some time to wait for propulsion motors to begin to reset. The waiting is the time that automatically reset. The  menu selected, press the key      or      to change the parameter values. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 17 FIGURE 4.5 FIGURE 4.5 4.3.2. Language Language shows the display language current software used. There are two languages available ： Chinese   The software interface displays Chinese. English   The software interface displays English. FIGURE 4.6 4.2.3. Camera brightness Press the key      to enter the interface of camera brightness, as shown below. Press the key     or to  modify the gain of the CMOS camera resulting in the change of camera brightness. Press the key      to switch the CMOS camera sensor. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 18 FIGURE 4.7 4.2.4. Tension Open the option, splice completed, the machine would impose 2 Newtonʼs pullings on the fiber to  test the quality of splicing. If the fiber broke, it means the fusion failed. Press the key     to switch the   tension state between ON and OFF. 4.2.5. Auto shutdown When the option is turned on, the machine will shut down automatically if no operation within ten  minutes. 4.2.6. X/Y--Same Length When the option is turned on, if the X fiber and Y fiber are not the same lengths showing on the  screen, the fibers will be adjusted to the same length automatically. 4.2.7. Fiber Middle View when the option is turned on, if the fiber basic positions are off-middle, the fiber basic positions  could be adjusted to middle automatically. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 19: Function

    4.3 Function The function menu lists the splicing machine with some features, such as time and date, motor test,  export splicing records, program upgrade, etc. as shown in Figure 4.8. FIGURE 4.8 4.3.7. Date And Time Press the key      to enter the interface of Date and Time as shown in figure 4.9. Press the key     or       to move the selection cursor, and then press the key      or      to modify the selection value FIGURE 4.9 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 20 4.3.8. Motor Test Motor test imitates the distance of the push motor moving forward in the fusion process. Press the  key      to enter the interface. After the prepared fiber clamped into the machine, you must press the  key       to run the test. The test results will be given at the end of the test, as shown in Figure 4.10,  which shows the distance of each push motor moving forward.  The standard value is between 8  and 12. FIGURE 4.10 4.3.3 Export Records The option is used to export the fusion records memories in the machine. After the U disk is inserted  into the USB port, choose this option and press the key to       confirm fusion records export. As  Figure 4.11 shown, the program begins to test the USB port and then find the records. If thereʼs no  record, the program will prompt an error. FIGURE 4.11 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 21: Maintenance

    4.3.4 Software upgrade This function is used to upgrade software in the machine. After the U disk with upgrade file inserted  into USB port, choose this option and press the key     to upgrade. As shown in Figure 4.12, the  program begins upgrading. The attention that after upgrading, users need to boot. FIGURE 4.12 4.4. Maintenance The Maintenance menu consists of Electrodes Aging, Motor Checking, Fusion Records, Arc Numbers,  etc, as shown in Figure 4.13. FIGURE 4.13 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 22 4.4.1 Electrodes aging New electrode discharge instability and the need for the discharge of a certain number of times to  stabilize the arc which is called electrode aging.  When the electrode is  replaced, enter this menu and then press the key       to start aging the  electrode, as shown in Figure 4.14. Donʼt open windproof cover in the aging process. FIGURE 4.14 4.4.2 Motor checking  Motor checking is used to check the motor performance and change the motor position. A total of 4  motors are available for operation. FIGURE 4.15 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 23 Press the key      to enter the video interface. Press the key     to switch the left and right motors. The  align motor will move up or down by pressing the key      or      . The push motor will drive left or right  by pressing the key       or    4.4.3Fusion Records FIGURE 4.16 This option stores working parameters, fiber end face, the environment and date in each splicing.  The machine can store 4000 groups of fusion records. The key     can be pressed to enter the page of  fusion record, and the page displays ten groups of fusion records, sequence from top to bottom by  the latest fusion time as shown above. Press the key      or      to the contiguous page. Press the key      to     enter the page of fusion records. FIGURE 4.17 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 24: Heater

    4.4.4. Arc numbers This option shows the total number of Arc discharges. 4.4.5. Fiber Position Press the key      to enter the video interface. Press the key     to switch the left and right motors. The  align motor will move up or down by pressing the key      or      . The push motor will drive left or right  by pressing the key       or    4.5. Heater The Heater menu is used to set heating time and heating mode, as shown in Figure 4.18. Heater  mode includes two kinds, automatic mode and manual mode. In automatic mode, after the heater  the heat shrink tubing loaded and the cover closed, the program begins heating automatically. In manual mode, users need to press the key “HEAT” to begin heating after the heater cover closed. Heat time needs to set by users according to specific heat shrinkable. Select this option “Heat Time”,  and press the key     or      to change the time. Select the option “Auto Heat”, and press the key     or  to change the mode. FIGURE 4.18 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 25: Electrodes

    4.6 Electrodes Electrodes menu is used to view and calibrate the arcdegree. The electrodes discharge arc without motor pushing forward when the fiber is ready for fusion. The  fiber is burned into the shape of an arc, and the shortest distance of the shape of the arc reflects the  lectrodes arcdegree. In general, the shortest distance 60 to 80 (Standard distance) will get lossless  than 0.02db. FIGURE 4.19 4.6.1 Arc Adjust Select this option into the video interface, as shown in Figure 4.20. Cut and clamp fiber according to  the splicing procedure, and then press the key     . The calibration program starts to run and test  results are given. According to the test results, manually set the splicing parameters of discharge  current, and repeat the above steps until the test results meet the requirements. Parameter modification requirements: the default value is 70, every 5 to modify 1 parameter value.  When the calibration result is larger than 70, we should reduce the discharge parameter value. FIGURE 4.20 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 26: Status

    4.6.2 Arc calibrate  Automatic calibration can automatically change the fusion parameters in the discharge current until  the test results meet the based on test results.  The test interface is shown in Figure 4.21. When calibration is completed, we need to press the  button “SET” once in the standby interface. FIGURE 4.21 4.7. Status The status menu gives the atmospheric pressure, the internal temperature, the ambient temperature  and the remaining power, as shown in Figure 4.22. FIGURE 4.22 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 27: Information

    4.8 Information In the Information menu, users can inquiry about the serial number of the machine and software  version information, as shown in Figure 4.23 below. FIGURE 4.23 5. Routine maintenance 5.1. Cleaning 5.1.1. Cleaning V groove V-groove is a V slot on the ceramic substrate of narrow width, easy to accumulate dust which will  make the fiber move instability and cause a bad fusion, therefore, the V groove should be cleaned  regularly. The following is the way of cleaning the V groove:  1. Place the fiber with good enface into the V groove to remove the pollution, shown in figure 5.1. FIGURE 5.1 2. Use a cotton swab soaked with alcohol to clean the surface and bottom of the V groove. At last,  the alcohol should be the natural air-dry or wiped dry by the dry cotton swab. Shown in figure 5.2. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 28 FIGURE 5.2 5.1.2. Cleaning fiber presser foot The dust accumulated on the fiber press foot will cause pressure instability and affect the quality of  fusion. So, it should be wiped off from the fiber pressure foot regularly.  Open the windproof cover, and then use the cotton dipped in alcohol to clean the surface of the  presser foot. When cleaning, donʼt repeat back and forth with cotton, but to wipe the foot in one  direction. Besides, users need to spin the cotton swabs, keeping the unused cotton facing the  presser foot, waiting for the alcohol volatile. 5.1.3. Cleaning objective lens The microscope is the core component of the machine optical system. So its surface must be kept  clean, and users should regularly clean. The microscope is cleaned by the swab which dipped in a  little alcohol, with a spiral movement from the center to the edge of the lens and the rotation  around the swab until it spin out the edge of the lens. FIGURE 5.4 USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 29: Replacing Electrode

    5.2. Replacing electrode Arc produces by high temperature, melting the fiber, which will produce silicon oxide vapor and  some deposited on the electrodes, causing the arc instability. Therefore, users are recommended to  replace electrodes when discharge reached 3000 times. Please replace the electrodes according to the following steps: 1. Shut down the power.  2. Loosen setscrews of electrodes cover and remove the electrodes cover, as shown in Figure 5.5. 3. Take out the electrode from the electrode holder. (Electrode is fixed on the electrode holder, figure  5.6). FIGURE 5.5 FIGURE 5.6 With tissue paper dipped in alcohol to clean the new electrodes, then, install the electrodes into the  original electrodes seat position.  4. Close the electrodes cover and tighten the screws.  5. Close the windproof cover and power on the machine.  6. Take an electrode aging.  7. Run 3 times fiber fusion if current fusion parameter is Auto mode otherwise run Arc Test or Arc  Calibrate if current fusion parameter is normal or calibrate. Note: The replacement of the electrodes should be gentle, so as not to damage the machine or  stabbed himself. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 30: Electrode Aging

    5.3. Electrode aging The electrodes arc begins unstably when the external environment such as the temperature and  pressure changed greatly especially moving the machine from low altitude to high altitude. When  happened, users should take an electrode aging to stabilize the electrodes arc. The machine runs 5 times of huge electrodes arc when the user selects the electrodes aging and executes it. Note: Please according to prompts to operate, do not open the cover while electrodes aging. 5.4. Software upgrade The user should insert the USB disk with upgrade file into USB interface before software upgrade.  When the software upgrade menu is selected and pressed, the machine will automatically complete  the upgrading. After upgrading, the user should restart the machine.  1. Copy the upgrade document named “boot.dat” to the U-Disk, whose capacity must be more than  2GB.  2. Insert U-Disk into the USB interface of the machine.  3. Power on the machine. Press the menu button “       ”, entering the main menu.  4. Select the option “Function”, and press button “      ”.  5. Select the option “Software upgrade” in the interface of Function, and press the button “     ”,  upgrade beginning.  6. After upgraded, pull out U-Disk, and restart machine. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...

  • Page 31: Common Fault And Solution

    Clean or replace the electrodes The electrodes are of dirty or damaged; Or Electrodes do not discharge the high-voltage board is fault. Recut fiber or clean the V groove, or increase  The end face of fiber is bad, or the fiber is  Tip of “Please check L(R) end face” the max and face value of fusion para. polluted, or the image is unclear. The motor exceeds the range of operation  Reload the fiber incorrect position when  Tip of “Resetting push motors” reset to the original Position resetting completed. Operate when cover closed. The cover is opened Tip of “Please close cover” Check the mirror ,lens or the image light Display lamp does not light or some other  Tip of “X(Y) Image Light Error” reasons  The fiber is not completely loaded into the V  Tip of “(L,R)Fiber On Error position!” Reload fiber or recut fiber. groove or fiber is dirty The gap of fiber is un-fittable. Tip of “Please Gap Again!” Take a gap process first. Note: If the above-mentioned problems still exist after handling, please contact technical support. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
  • Page 32 7. Appendix A Warranty terms and conditions If the machine fault occurs on the date of delivery in a year, it will get a free repair. But if the following  occurs, it is not in the warranty scope:  ★ Failure or damage caused by natural disasters.  ★ Failure or damage caused by abnormal voltage power supply.  ★ Failure or damage caused by wrong operation.  ★ Failure or damage caused by the operation not according to the userʼs manual.  ★ Loss unit (such as electrodes). Before sending the machine, please contact with the manufacturer  or agent.  Required information of repair （Please contain the following information in machine） <1> Your full name, your company, address, telephone number, fax number and e-mail address  <2>Type of machine and the serial number.  <3> The problems encountered. When and under what conditions the problem happened.  Now how the condition of the machine.  Information of screen display and the error tips etc. USER MANUAL HANDHELD FTTX FUSION SPLICER FUSION SPLICER 4.3...
