Summary of Contents for RIKA DOMO AH

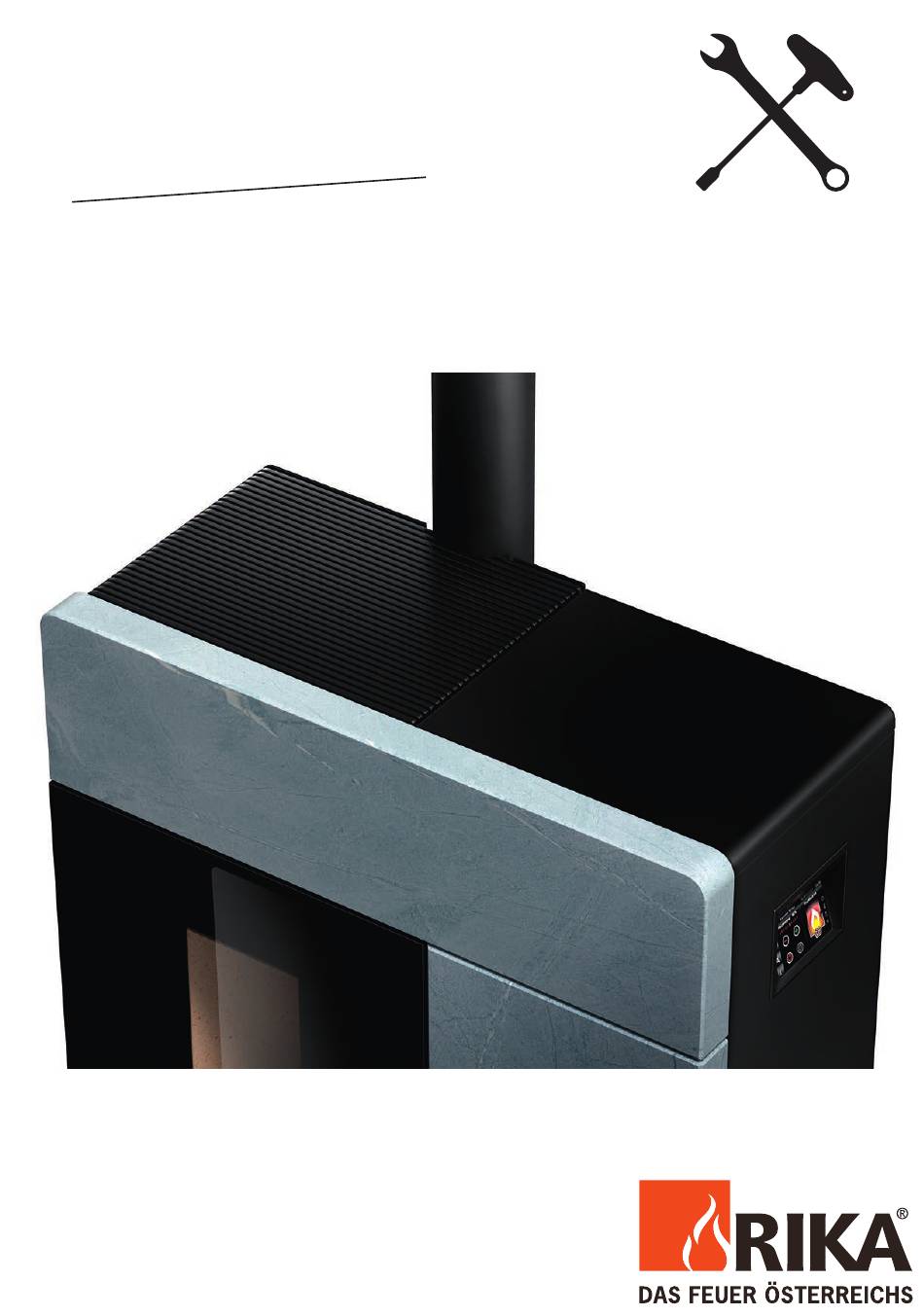

- Page 1 DOMO Konvektionsdeckel AH / RAO...
- Page 2 Version Anschluss hinten - AH Version Anschluss oben - RAO Lieferumfang E15630 Lieferumfang E15631 B17414 Konvektionsdeckel komplett AH B17523 Konvektionsdeckel komplett RAO Z36002 Kabelabdeckung 2 x Duo Taptite schwarz 1 x Aufkleber „Achtung Kabel!“ Zeichenerklärung ...wichtiger ...Innensechskant ...Sechskant #8 ...Sechsrund T25 #2,5 Hinweis #2,5...
- Page 3 Montage / Demontage Konvektionsdeckel Tauschen Sie den Rauchgasstutzen und die obere Abdeckplatte gegeneinander aus. AH / RAO Achten Sie vor dem Aufsetzen des Konvektionsdeckels darauf, dass die 4 Gewindestifte (grün markiert) bündig abschließen. #2,5 Den Konvektionsdeckel danach vorsichtig in die dafür vorgesehenen Ausnehmungen setzen und mit der Hand nach unten drücken bis der Deckel einrastet.
- Page 4 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2015 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
- Page 5 DOMO Couvercle AH / RAO...
-
Page 6: Explication Des Symboles
Version raccordement en arrière - AH Version raccordement vers le haut - RAO Contenu de la livraison E15630 Contenu de la livraison E15631 B17414 Couvercle de convection complet AH B17523 Couvercle de convection complet RAO Z36002 Cache câble 2 x Duo Taptite 1 x Autocollant „Attention au câble!“... - Page 7 Montage / Démontage couvercle de convection AH / RAO Avant de poser le couvercle de convection, faites attention à ce que la surface des pierres soient parfaitement alignées au moyen des 4 vis 6 pans creux (identifiées en vert). #2,5 Remplacez la tubulure des gaz de fumée par le couvercle de la boîte de fumée en haut.
- Page 8 Sous réserve de modifications techniques et visuelles et d´erreurs de composition et d´impression. © 2015 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at...
- Page 9 DOMO Coperchio AH / RAO...
- Page 10 Versione raccordo posteriore - AH Versione raccordo superiore - RAO Componenti E15630 Componenti E15631 B17414 Coperchio di convezione AH B17523 Coperchio di convezione RAO Z36002 Cover dei cavi 2 x Duo Taptite 1 x Adesivo „Attenzione cavo!“ Spiegazione dei simboli ...Vite a testa ...Informazione ...Vite a stella...
- Page 11 Montaggio/smontaggio di coperchio di convezione Ritagliare l’apertura perforata evidenziata sul telaio con un seghetto per il ferro. AH / RAO Prima di montare il coperchio diffusore, assicurarsi della giusta posizione dei quattro perni filettati (evidenziati in verde). #2,5 Scambiare il tubo raccordo fumi posteriore con il coperchio raccordo d‘all alto. Inserire poi piano piano il coperchio nella sua sede e fare pressione con le mani fino a quando rimane incastrato perfettamente.
- Page 12 Con riserva di modifiche tecniche e visive, come anche di errori di stampa e composizione. © 2015 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at...
- Page 13 DOMO Cover AH / RAO...
-
Page 14: Explanations To Symbols
Version Rear Connection - AH Version Top Connection - RAO Scope of Delivery E15630 Scope of Delivery E15631 B17414 Convection Cover AH complete B17523 Convection Cover RAO complete Z36002 Cable duct 2 x Duo Taptite 1 x Adhesive label „Attention cable!“ Explanations to symbols ...Important ...Hexalobular... - Page 15 Mounting the Convection Cover AH / RAO Make sure before mounting the convection fins that the 4 screws (marked in green) are flush. #2,5 Then carefully place the convection fins in the supposed recess and press down firmly with your hand until the cover locks into place. Place the flue pipe to the flue gas stack.
- Page 16 Technical and design changes, as well as typesetting and printing errors reserved © 2015 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
- Page 17 DOMO Deksel AH / RAO...
-
Page 18: Verklaring Symbolen
Versie achteraansluiting - AH Versie bovenaansluiting - RAO Inhoud levering E15630 Inhoud levering E15631 B17414 Convectiedeksel kompleet AH B17523 Convectiedeksel kompleet RAO Z36002 Afdekking kabel 2 x Duo Taptite 1 x Sticker „Opgepast kabel!“ Verklaring symbolen ...Belangrijke ...Zeskant #8 ...Allen #2,5 ...T25 aanwijzing #2,5... - Page 19 Montage / demontage van het convectiedeksel Snijdt de geperforeerde opening aan de geraamte uit met een zaagblad voor ijzer. (zie markering) AH / RAO Voordat u het convectiedeksel plaatst controleert u de 4 inbusvijzen (groen gemarkeerd), deze moeten in hetzelfde oppervlak liggen van het deksel. #2,5 Wissel de aansluiting van het rookgaskanaal, die standaard aan de achterzijde zit, met de afdekplaat die aan de bovenzijde is gemonteerd.
- Page 20 Technische en optische wijzigingen, zoals spelling- of drukfouten voorbehouden . © 2015 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
