81xC
1. Inkoppling
Inkoppling till Hi-O bussen sker med fyra kablar, två för
spänning, två för kommunikation.
Använd färdigkontakterad kabel EA226 (10m) vid
installation.
Kabeln kopplas in på valfritt ställe på Hi-O bussen
Vit
CAN high
Brun
CAN low
Grön
+ 12-24VDC stab
Gul
0VDC
2. Terminering
I ett Hi-O nätverk är det nödvändigt att installera ett
termineringsmotstånd för att undvika störningar.
Terminering kan inte ske i låset, utan sker enklast i
kort- / kodläsare, öppnaknapp eller i en gateway; se
manual för respektive produkt.
3. Gruppswitch
Gruppswitchen används för att välja vilken Hi-O grupp
motorlåset skall tillhöra.
I de allra flesta installationer används bara grupp1
(leveransinställning). Switchen är placerad på låshuset
under en etikett. (se bild 2)
Sidan 2

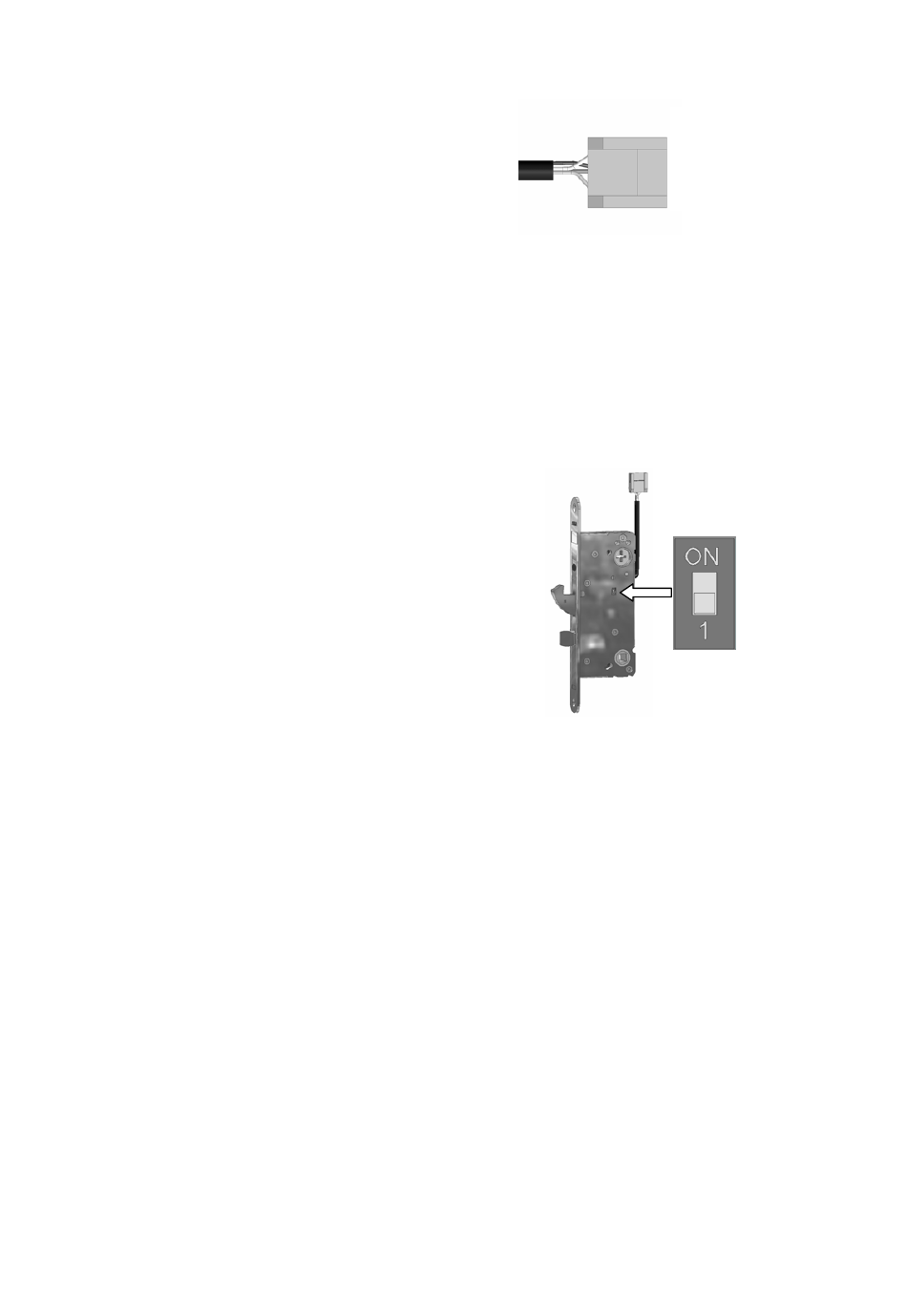

Bild 1
1. Vit
CAN high
2. Brun
CAN low
3. Grön
+
4. Gul
Bild 2
ON
Grupp 2
1
Grupp 1
702702A_071206_SWE
