Ensamblaje — Cómo colgar el ventilador (continuada)
3

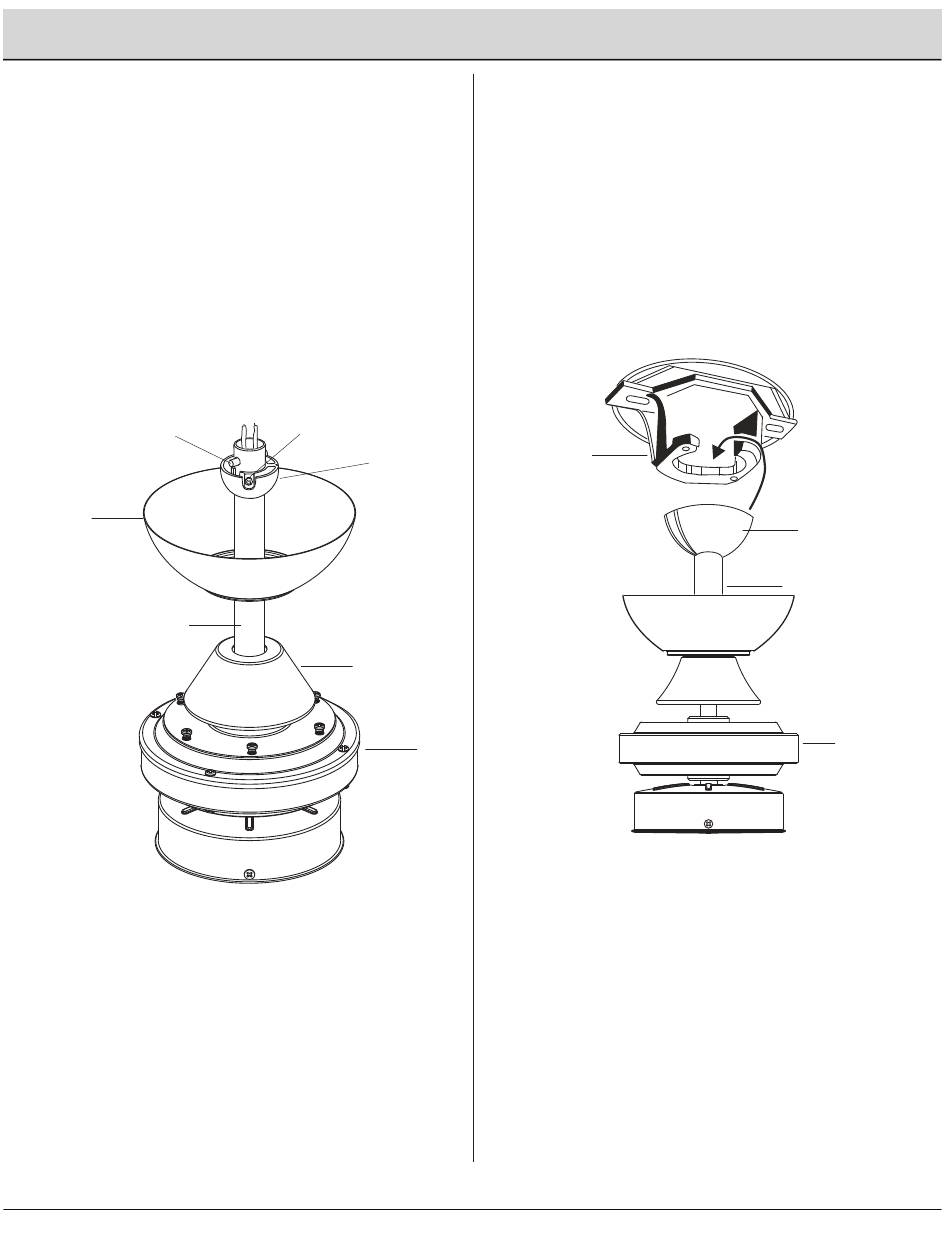

Cómo fijar la cubierta del
acoplamiento y la cubierta al tubo
bajante.
□
Desliza la cubierta del acoplamiento (F) y la cubierta (C)
dentro del tubo bajante (E). Volver a instalar con cuidado
la esfera de soporte (D) en el tubo bajante (E) y asegurar
que el pasador transversal (FF) quede en posición
correcta, los tornillos de fijación (II) de la esfera de
soporte, bien apretados, y que los cables no estén
torcidos.
FF
C
E
II
D
F
G
8
4
Cómo colgar el conjunto motor
-ventilador en el soporte de montaje
□
Levantar el conjunto motor-ventilador (G) hasta su
ubicación y colocar la esfera de soporte (D) en el soporte
de montaje (B). Girar el conjunto motor-ventilador (G)
hasta que comprobar que la muesca cayó dentro de la
ranura de registración y quedó firmemente asentada. El
tubo bajante (E) no debe girar si no se procede
correctamente.
B
D
E
G
