Home Decorators Collection Windward 91165 Use And Care Manual

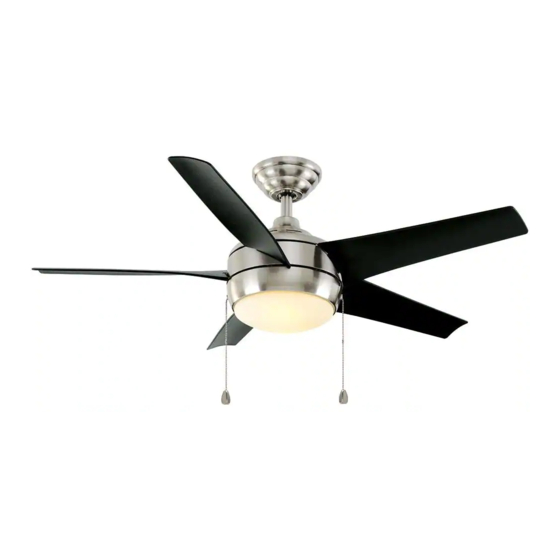

Windward 44-inch ceiling fan
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Item # 1002 543 110, 1002 543 111,
1002 543 112
Model # 91165, 91166, 91167
UL Model # 44-WWD
USE AND CARE GUIDE
WINDWARD 44-INCH CEILING FAN
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
To view an instructional video on how to install this product:
1. Go to www.homedepot.com and enter either the Item or Model number, found in the top
right corner of the cover of this instruction manual, in the search eld.
2. Click on your product from the list of search results and click on the video link in the
"Product Overview" section.
THANK YOU
We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Windward 91165 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Home Decorators Collection Windward 91165

Summary of Contents for Home Decorators Collection Windward 91165

  • Page 1 THANK YOU We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home...

  • Page 2: Table Of Contents

    Table of Contents Table of Contents ..............2 Assembly ................7 Safety Information ............... 2 Operation ................13 Warranty ................3 Care and Cleaning ............. 14 Pre-Installation ..............3 Troubleshooting ..............14 Installation ................6 Safety Information READ AND SAVE THESE INSTRUCTIONS. WARNING: To reduce the risk of personal injury, do not bend the blade brackets (also referred to as To reduce the risk of electric shock, ensure the electricity has...

  • Page 3: Warranty

    A certain amount of “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Home Decorators Collection hereby disclaims any and all warranties, including but not limited to those of merchantability and fitness for a particular purpose to the extent permitted by law.
  • Page 4 Pre-Installation (continued) HARDWARE INCLUDED NOTE: Hardware not shown to actual size. Part Description Quantity Wire connecting nut Rubber Gasket Pull chain...
  • Page 5 Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Slide-on mounting bracket Decorative motor collar cover (inside canopy) Blade Ball/downrod assembly Light kit fitter assembly Canopy with canopy ring attached Glass bowl Fan-motor assembly LED Bulb, 9.5-watts maximum Light kit pan IMPORTANT: This product and/or components are governed by one or more of the following U.S.

  • Page 6: Installation

    Installation MOUNTING OPTIONS WARNING: To reduce the risk of fire, electric shock or NOTE: You may need a longer downrod to maintain proper blade clearance when installing on a steep, sloped personal injury, mount to outlet box marked “acceptable for fan support of 35 lbs. (15.9 Kg) or less” using the ceiling.

  • Page 7: Assembly

    Assembly - Standard Ceiling Mount Preparing for mounting Routing the wires □ □ Remove the canopy ring (K) from the canopy (C) by turning Route the wires exiting the top of the fan-motor the ring clockwise until it unlocks. assembly (D) through the canopy ring (K) (make sure □...
  • Page 8 Assembly - Close-To-Ceiling Mount Close-to-Ceiling Mounting Routing the wires □ □ Remove the canopy ring (K) from the canopy (C) by turning the Remove three of the six screws and lock washers (FF) (every ring clockwise until it unlocks. other one) securing the motor collar (M) to the top of the fan □...
  • Page 9 Assembly - Hanging the Fan Attaching the fan to the electrical Hanging the fan WARNING: The hook as shown is only to balance the WARNING: To reduce the risk of fire, electric shock fan while attaching wiring. Failure to hang as shown or personal injury, mount to outlet box marked may result in hook breaking, causing the fan to fall.
  • Page 10 Assembly - Hanging the Fan (continued) Making the electrical connection Wrapping the extra wire WARNING: Each wire nut supplied with this fan is designed to accept up to one 12-gauge house wire and two wires from the NOTE: Follow this step ONLY if you did not cut the extra length off fan.
  • Page 11 Assembly - Hanging the Fan (continued) Mounting the fan-motor assembly Mounting the fan-motor assembly (standard mount) (close-to-ceiling mount) WARNING: When using the standard ball/downrod mounting, the WARNING: The locking slots of the ceiling canopy are provided only tab in the ring at the bottom of the mounting bracket must rest in as an aid to mounting.
  • Page 12 Assembly - Attaching the Fan Blades Attaching the fan blades □ Attach a blade (G) to the fan motor housing (D) by inserting the blade (G) into the slot in the side of the fan motor housing (D) until it stops. The locking clip will click twice when the blade is correctly installed.

  • Page 13: Operation

    Assembly - Installing the Light Kit (continued) Installing the light bulbs and glass bowl WARNING: Do not overtighten when installing the glass shade into the light kit assembly. Allow the glass shade to cool completely before removing. □ With the power off, install the two LED bulbs (J) (Max.

  • Page 14: Care And Cleaning

    Care and Cleaning WARNING: Make sure the power is off before cleaning your fan. □ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling. □...
  • Page 15 Questions, problems, missing parts? Before returning to the store, call Home Depot Customer Service 8 a.m. - 6 p.m., EST, Monday-Friday 1-800-986-3460 HOMEDEPOT.COM/HOMEDECORATORS Retain this manual for future use. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Page 16 GRACIAS POR TU COMPRA Apreciamos la confianza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles para las...
  • Page 17 Tabla de contenido Tabla de contenido .............. 2 Ensamblaje ................7 Información de seguridad........... 2 Funcionamiento ..............13 Garantía ................3 Mantenimiento y limpieza ..........14 Preinstalación ..............3 Solución de problemas ............. 14 Instalación ................6 Información de seguridad LEE Y GUARDA ESTAS INSTRUCCIONES.

  • Page 18: Garantía

    Garantía El proveedor garantiza de por vida, a partir de la fecha en que el comprador original lo adquiere, que el motor del ventilador no presenta defectos de fabricación ni de materiales al momento en que es enviado desde la fábrica. El proveedor también garantiza por un período de dos años a partir de la fecha de compra por el comprador original, que todas las demás piezas del ventilador, sin incluir ninguna aspa de vidrio o acrílico, no presentarán ningún defecto de fabricación o de material desde el momento de su salida de la fábrica.
  • Page 19 Preinstalación (continuación) HERRAJES INCLUIDOS NOTA: No se muestra el tamaño real de los herrajes. Pieza Descripción Cantidad Tuerca para conectar cables Junta de goma Interruptor de cadena...
  • Page 20 Preinstalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Pieza Descripción Cantidad Soporte de montaje deslizante Cubierta decorativa del collarín del (dentro de la cubierta) motor Ensamblaje de tubo bajante/bola Aspa Cubierta con anillo de cubierta Ensamblaje del soporte del kit de incorporado luces Ensamblaje del motor del ventilador...

  • Page 21: Instalación

    Instalación OPCIONES DE MONTAJE ADVERTENCIA: Para reducir el riesgo de incendio, NOTA: Tal vez necesites un tubo bajante más largo descarga eléctrica u otras lesiones, instala solo en una para mantener la altura mínima adecuada de las caja eléctrica clasificada como “apropiada para sostener aspas al instalar el ventilador en un techo inclinado.
  • Page 22 Ensamblaje - Montaje estándar en techo Preparación para el montaje Disposición de los cables □ □ Retira el aro de cubierta (K) de la cubierta (C), girándolo en Inserta los cables que salen por la parte superior del sentido a las manecillas del reloj hasta soltarlo. ensamblaje del motor del ventilador (D) a través del □...
  • Page 23 Ensamblaje – Montaje cerca del techo Montaje cerca del techo Disposición de los cables □ □ Retira el aro de cubierta (K) de la cubierta (C), girándolo en Retira tres de los seis tornillos y arandelas de seguridad (FF) sentido a las manecillas del reloj hasta soltarlo. (alternados) que sujetan el collarín del motor (M) a la parte superior □...
  • Page 24 Ensamblaje - Cómo colgar el ventilador Cómo fijar el ventilador a la caja Cómo colgar el ventilador eléctrica ADVERTENCIA: El gancho usado como se muestra es solamente ADVERTENCIA: Para reducir el riesgo de incendio, para sostener el ventilador mientras se conectan los cables. Si descarga eléctrica u otras lesiones, instala solo en no se cuelga como se muestra puede romperse el gancho y el una caja eléctrica clasificada como “apropiada para...

  • Page 25: Ensamblaje

    Ensamblaje - Cómo colgar el ventilador (continuación) Cómo realizar las conexiones eléctricas Cómo enrollar el cable sobrante ADVERTENCIA: Cada cable no suministrado con este ventilador está diseñado para aceptar un máximo de un solo circuito eléctrico NOTA: Sigue estos pasos SOLAMENTE si no cortaste el cable doméstico de calibre 12 y dos cables del ventilador.
  • Page 26 Ensamblaje - Cómo colgar el ventilador (continuación) Cómo montar el ensamblaje Cómo montar el ensamblaje del motor del ventilador del motor del ventilador (montaje estándar) (montaje cerca del techo) ADVERTENCIA: Cuando uses el ensamblaje del tubo bajante/ ADVERTENCIA: Las ranuras de encaje de la cubierta del techo bola estándar, la pestaña en el aro en la parte inferior del soporte solo sirven de ayuda durante el montaje.
  • Page 27 Ensamblaje - Cómo fijar las aspas del ventilador Cómo fijar las aspas del ventilador □ Fija un aspa (G) en la carcasa del motor del ventilador (D) insertando el aspa (G) dentro de la ranura del lado de la carcasa del motor del ventilador (D) hasta que se detenga. La presilla de traba encajará...
  • Page 28 Ensamblaje - Cómo instalar el kit de luces (continuación) Cómo instalar las bombillas y el tazón de vidrio ADVERTENCIA: No aprietes demasiado al instalar la pantalla de vidrio en el ensamblaje del kit de luces. Espera que la pantalla de vidrio se enfríe completamente antes de retirarla.

  • Page 29: Mantenimiento Y Limpieza

    Mantenimiento y limpieza ADVERTENCIA: Asegúrate de que la electricidad esté desconectada antes de limpiar el ventilador. □ Debido al movimiento natural del ventilador, algunas conexiones pueden aflojarse. Revisa las conexiones de soporte, los soportes y los accesorios de las aspas dos veces al año. Verifica que estén seguros. No es necesario desmontar el ventilador del techo. □...
  • Page 30 ¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al servicio al cliente de The Home Depot de lunes a viernes, de 8 a.m. a 6 p.m. (hora estándar del Este) 1-800-986-3460 HOMEDEPOT.COM/HOMEDECORATORS Conserva este manual para uso futuro. Este equipo ha sido comprobado y se determinó...
