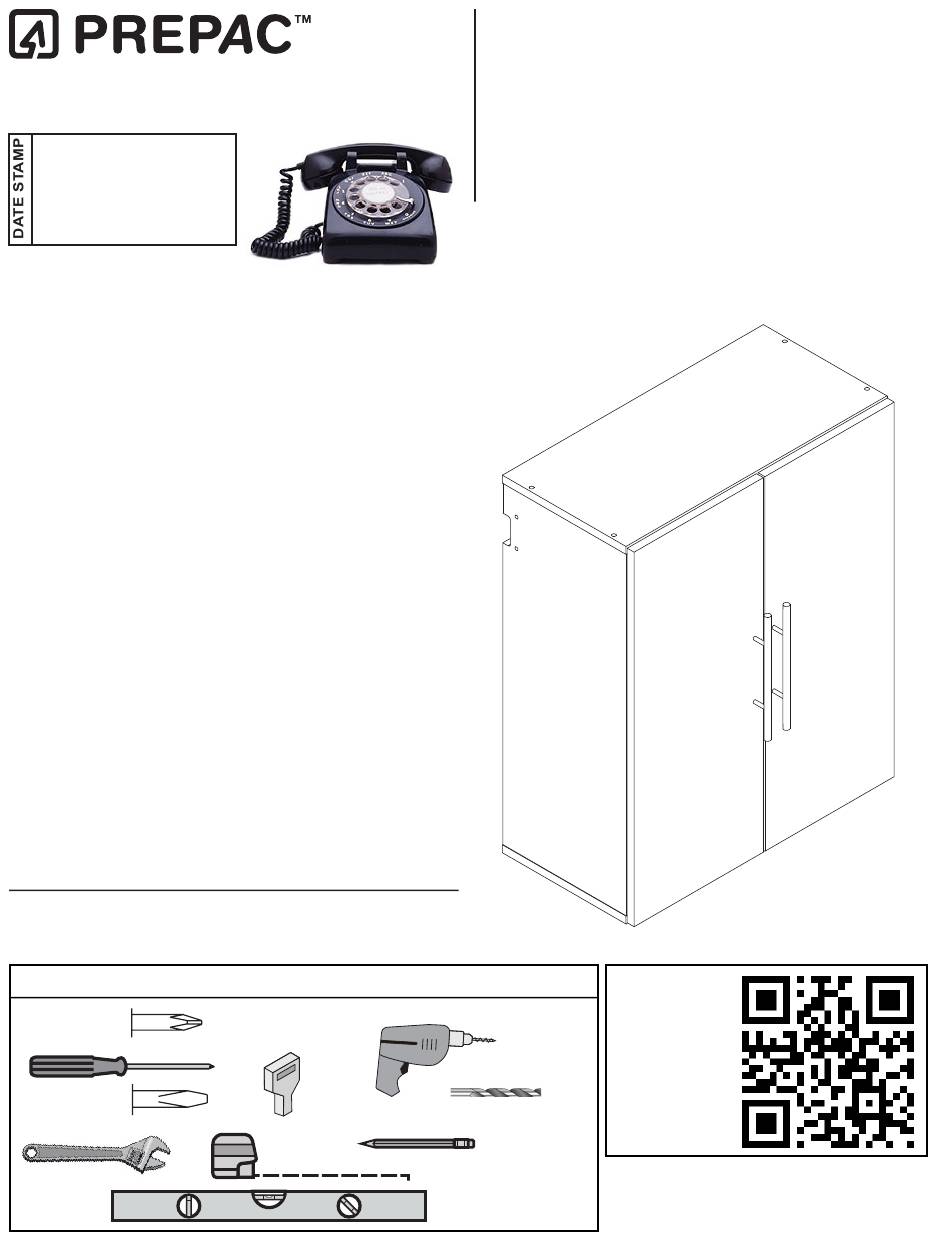

Assembly Instructions
CONTACT US FIRST
parts@prepacmfg.com
1-877-PREPAC1
1-877-773-7221
Mon - Fri
7am - 4pm PST
10am - 7pm EST
•
For help with assembly
•
If you have received a damaged or defective
part or are missing hardware.
We will process replacement parts in 2 business
days or less. Parts are shipped via UPS Ground or
mail.
Before you call please:
1)
Record the following information from the
shipping label on the outside of the box.
You will need it for warranty purposes:
Ship To Name
Sales Order Number
2)
Note the product model number.
3)
Review the contents of your shipment to
determine what you are missing.
Online Option
Fill out the Replacement Parts Order form in the Product
Support section of our website: www.prepacmfg.com
Required Tools
3/16th inch drill bit
stud
finder

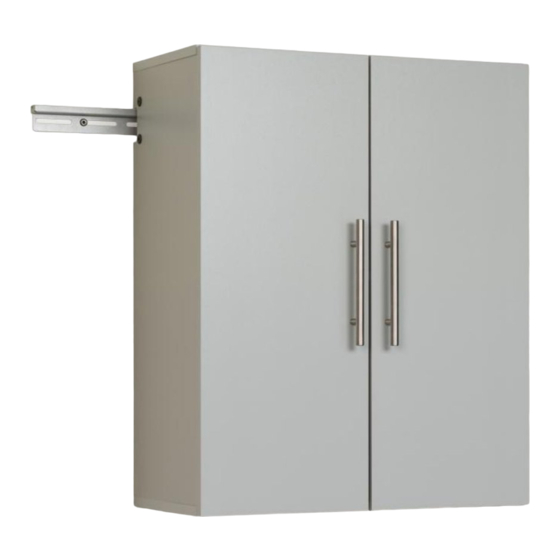

24" Wide
Upper Wall Cabinet
Model # GSUW-0706-1
2 Person Installation Required
Scan the
QR code
to view an
installation
video for
this product
Prepac Manufacturing Ltd.
6705 Dennett Place
Delta, BC V4G 1N4
LB-0738
2014-05-20
Advertisement
Related Manuals for Prepac GSUW-0706-1
Summary of Contents for Prepac GSUW-0706-1
- Page 1 24” Wide Upper Wall Cabinet Assembly Instructions Model # GSUW-0706-1 2 Person Installation Required CONTACT US FIRST parts@prepacmfg.com 1-877-PREPAC1 1-877-773-7221 Mon - Fri 7am - 4pm PST 10am - 7pm EST • For help with assembly • If you have received a damaged or defective part or are missing hardware.
-
Page 2: Cabinet Parts
Cabinet Parts Top / Bottom (2)* Left Side (1) Right Side (1) Adjustable Shelves (1) Doors (2) Dessus / Bas Côté gauche Côté droit étagère ajustable porte TP-10054-G SL-10056-G SR-10056-G SF-10039-G DR-10038-G gray / gris gray / gris gray / gris gray / gris gray / gris *In the assembly steps, this part is called Top or Bottom... -
Page 3: Before You Begin
BEFORE YOU BEGIN AVANT DE COMMENCER Identify ALL parts and hardware to Identifier toutes les pièces et le matériel afin de ensure everything is included. s’assurer que tout est inclus. Hardware Metal Rail (1) Rail métallique RM-0904 Metal Connecting Brace (1) Raccordement métallique renfort RM-0905... - Page 4 Attach Rail Hooks to the Left (C2) & Right (C3) Sides. Use wrench to tighten nuts Fixez les crochets de suspension aux côtés gauche �C��� et droite �C3�� gauche �C��� et droite �C3�� Nylon Lock Nut Écrous de blocage en nylon Rail Hook Crochet de suspension...
- Page 5 Attach hinge plates to Left (C2) and Right (C3) Sides Fixez les plaques de charnière aux côtés gauche �C��� et droite �C3�� côtés gauche �C��� et droite �C3�� Page 5 of 20...
- Page 6 Attach Top (C1) to Left (C2) and Right (C3) Sides with Confirmat Screws Fixez le dessus �C1�� aux côtés gauche �C��� et droite �C3�� avec les Vis Confirmat Confirmat Screw Vis Confirmat Page 6 of 20...
- Page 7 Attach Bottom (C1) to Left (C2) and Right (C3) Sides with Confirmat Screws Fixez le bas �C1�� aux côtés gauche �C��� et droite �C3�� avec les Vis Confirmat Confirmat Screw Vis Confirmat Page 7 of 20...
- Page 8 Attach hinges to doors (C5) with the #6 - 5/8” Wood Screws Fixez les charnières de portes �C5�� avec vis de bois no. 6 5/8 po. #6 - 5/8” Wood Screws Vis de bois no. 6 5/8 po. Attach handles to doors (C5) with screws provided. Do not attach doors to cabinets yet.
-
Page 9: Online Help
L’AIDE EN LIGNE To see a how-to installation video, click on Pour visionner le vidéo décrivant l’installation “How to Install Prepac’s Garage Storage rangement de garage de suspension, consultez Collection” on the Assembly page in the la page de Soutien Produits sur notre site web : Support section of our website: www.prepacmfg.com/content/assembly... - Page 10 Hanging a Single Accrocher une seule 24” Cabinet armoire �4 po. Si vous installez un cabinet uniquement : If you are installing one cabinet only: A) Center the rail and the cabinet across 3 studs A�� Du centre du rail et de l’ensemble du cabinet 3 goujons �ce qui laissera l’excès rail de chaque (this will leave excess rail on either side) côté��...
- Page 11 Hanging Multiple Cabinets Pour suspendre plusieurs armoires We will illustrate how hang multiple cabinets using the Nous allons illustrer comment accrocher plusieurs armoires à sample configuration below. partir de l’exemple de configuration ci-dessous. 1. On your wall, mark where the cabinets will be 1.
- Page 12 The illustration below shows where the Metal Rails & L’illustration ci-dessous montre où les rails métalliques & Connecting Braces should be attached to the wood la connexion les accolades ne doivent être connectés au studs for this configuration bois goujons pour cette configuration NOTE: Rails and Braces are shown ABOVE cabinets REMARQUE : Les rails et les accolades sont indiqués for clarity...
- Page 13 Installing Hang Ups Garage Cabinets Installation “Hang Ups” Garage armoires Measure 7½ inches from the floor and make multiple marks along the wall mesurer 79½ pouces du sol et faire plusieurs repères le long du mur 79½” With a level, connect the marks Avec un niveau, connectez les marques Page 13 of 20...
- Page 14 Find the center of the wall studs and mark the location of each stud along the line. Studs are typically 16 inches apart center to center. Trouver le centre du mur et marquer l’emplacement de chaque goujon le long de la ligne. Les goujons sont généralement de 16 centimètres l’un de l’autre centre à...
- Page 15 Hang the First Rail Attach the Connecting Brace Accrocher la première position de Rail Fixez le renfort reliant Position the Metal Rail over the pre-drilled holes and Position the Connecting Brace so that it overlaps the insert wood screws into the first & second holes. last hole on the First Metal Rail.
- Page 16 Hanging the Second Rail Accrocher le deuxième position de Rail Slide the second Metal Rail BEHIND the Faites glisser le Rail métallique deuxième derrière le Connecting Brace connectant le renfort Secure the Connecting Brace to the Sécuriser la connexion renfort pour le deuxième rail Second Rail Page 16 of 20...
- Page 17 Carefully hang the cabinet onto the Metal Rail until it locks into place. Laisser pendre soigneusement le cabinet sur la rail métallique jusqu’à ce qu’elle se verrouille en place. Make sure the Rail Hook slides fully into the notch on the Metail Rail Track. Assurez-vous que le crochet de Rail de diapositives pleinement dans l’encoche du Metail voies de chemin de fer.
- Page 18 Insert Shelf Pins and add adjustable shelves Attach doors insérer les goupilles étagère et ajouter Fixez les portes étagères réglables Page 18 of 20...
- Page 19 Hinge Adjustments Ajustements de charnière Hinges are 6-way adjustable, Les charnières sont 6-voies réglables, vous allowing you to make precise adjustments. permettant d’effectuer des réglages précis. Vertical Door Alignment: Loosen the top & bottom Hinge Plate Screws (on both hinge sets) and move the door up or down.
- Page 20 Give Us Your Feedback Faites-nous part de vos commentaires CALL US 1-877-PREPAC1 (1-877-773-7221) Écrivez-nous à : Mon - Fri 7am - 4pm PST assembly@prepacmfg.com 10am - 7pm EST Email Us: assembly@prepacmfg.com Thanks! Merci! Page 20 of 20...
