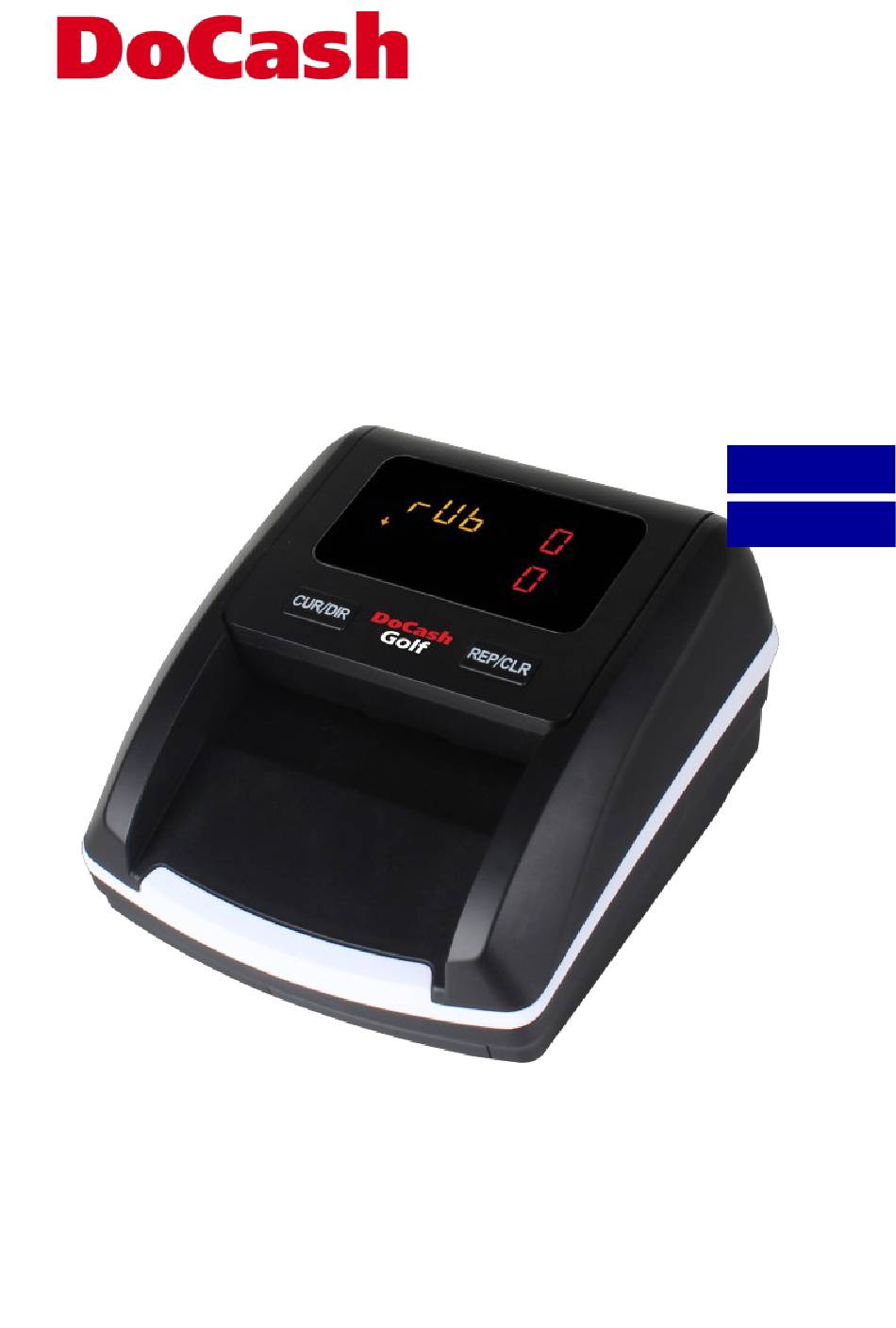

- Page 1 Banknote detector Детектор банкнот DoCash Golf ENGLISH РУССКИЙ User manual Руководство по эксплуатации...
- Page 2 DISCLAMER Gamma-Center Company (hereinafter also referred to as the Company) makes all reasonable provisions for correspondence of the contents of this document to the actual version of the equipment and/or software of such equipment described. Nonetheless, the description can differ from the real configuration and/or version, as constant improvement and alteration of the equipment and/or software of such equipment is possible to be carried out by the manufacturers.
-
Page 3: Table Of Contents
10. Transportation and storage 11. Complete Set The present user manual contains a section with warranty certificate and warranty terms and conditions. Please keep the present manual at least until the end of the warranty period of the device. www.docash.de... -
Page 4: Safety Instructions
1. Safety instructions Please read the safety instructions before use. Please read all warn- ings and cautions carefully to avoid damage to the machine and personal injury. CAUTION! 1. Do not operate the machine in areas with high temperature or high humidity since it may cause the unit to malfunction. - Page 5 Do not change the position of the optical sensors. Thank you for choosing DoCash equipment. DoCash offer s a wide range of equipment for tr ade, service and finance enterprises, including reliable and easy to use banknote and coin counters, multifunctional and automated currency detectors, vacuum and non-vacuum banknote packagers and more.
-
Page 6: Purpose Of The Detector

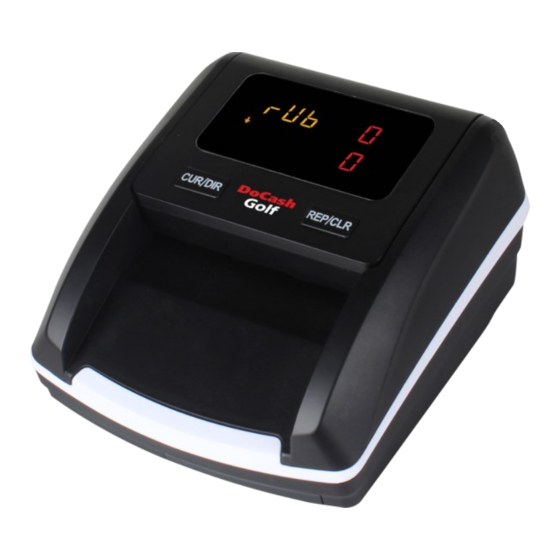

2. Purpose of the detector DoCash Golf detectors are designed for simplifying your daily wor k with banknotes and make it easier to recognize counterfeit money. The currency detection techniques include infrared, ultraviolet, magnetism, paper quality, thickness, spectrum, optics, etc. -
Page 7: Specifications
Power consumption <10 W Speed 100 banknotes/min Weight 0,57 kg If the machine has some faults that you can’t solve, please contact the Technical support of our company or our agent for services. Products subject to change without further notice. www.docash.de... -
Page 8: Machine Overview
5. Machine Overview... -
Page 9: Operation And Function Introduction
If the test is successful, the sheets display window will show the soft- ware version. Next two “0” will respectively be showed on display win- dow. In this mode, the detector is ready for using. (see Figure 1) Turn the switch off to turn off machine. Figure 1 www.docash.de... -
Page 10: Exit Banknotes Direction
6.3 Exit Banknotes Direction If you want to change the output direction of the genuine notes, press "CUR/DIR" button and hold it for about 2 seconds. The denotation of direction will be shown on the left part of the display. means the genuine banknote will exit from the front while a means genuine banknotes will exit from the rear. -
Page 11: Banknote Detection
Figure 2 Figure 3 If the banknote is a suspicious one, it will be rejected and exit from the feeding hopper with 3 beeps. Corresponding error code will be showed on “Sheets Display Window” (See Figure 4). Figure 4 www.docash.de... -
Page 12: Report
6.6 Report After finishing detection, press “REP/CLR” button to enter report Mode. You can view the total number and value of each individual note counted. To exit the report function without deleting the stored data, insert a note. If you want to clear the memory, hold the “REP/CLR” button for 2 sec- onds or turn off the unit. -
Page 13: Maintenance
Step 3 Connect the power adapter again; Step 4 Press and hold “REP/CLR" button and turning on the machine. Step 5 Now display should show "LOAD". Please repeat the previous steps if they don’t show up, repeat the previous steps. www.docash.de... -
Page 14: Troubleshooting
8. Troubleshooting 8.1 Self Test Error Code Display The detector automatically performs a self-test after power on. If one of the following code is showed on the display window, it is probable that the sensor is blocked by banknotes or dust. Please use a brush or a piece of soft cloth to clean the dust on the sensor or remove the banknotes, and then restart the machine. -
Page 15: Error Codes After Calibration
The upper 940nm IR sensor The left IR transmitter sensor 8.3 Detective Error Code Display If the following error code is displayed during the course of detecting, you can handle them as per the error type after the machine is stopped. www.docash.de... - Page 16 Error code Reason Note length exceed the length limit Note’s length abnormal Half note Double note Slant note Banknote retreat abnormal Basic image abnormal 850nm IR feature abnormal 940nm IR feature abnormal E40/E41 UV feature abnormal No magnetism detected Magnetic pulse 1 abnormal Magnetic pulse 2 abnormal Magnetic pulse 3 abnormal Note magnetism exceed the magnetism limit...
-
Page 17: Important Notices
◆ If a banknote is blocked while it is being detected, please open the top cover and get out the banknote to detect it again. ◆ Please smooth the banknote before detecting and the banknote must be put in straightly while it is being inserted. www.docash.de... -
Page 18: Transportation And Storage
Storage of the detector is allowed only in heated places at the temperature from –20 to + 65 °С and relative air humidity of up to 80% (at 25 °С). Storage time of the detector – 2 years. 11. Complete Set DoCash Golf comes standard with: Banknote Detector 1 pce Power adapter... - Page 19 • mechanical damages of the equipment and its parts, external electrical connections of the cables and the grounding; • water flood, earthquake, lightning strike and other natural disasters; • corrections, erasements or traces of copying of warranty card, and if the warranty card is blank, improperly or partly filled. COMMON SERVICE CALL-CENTER of DoCash +494073440155...
- Page 20 ЗАЯВЛЕНИЕ ОБ ОТКАЗЕ ОТ ОТВЕТСТВЕННОСТИ (ДИСКЛЕЙМЕР) Компания «Гамма-Центр» (далее по тексту «Компания») принимает все разумные меры по соответствию содержания настоящего документа актуальной версии и конфигурации описываемого оборудования и/или программного обеспечения такого оборудования. Тем не менее, описание может отличаться от реальной конфигурации...
- Page 21 8.4 Важные замечания 9. Гарантийные обязательства 10. Транспортировка и хранение 11. Комплектация Настоящее руководство по эксплуатации содержит блок с Гарантийным та- лоном и условиями предоставления гарантии. Сохраняйте настоящее руководство как минимум в течение всего срока га- рантийной службы прибора. www.docash.ru...
-
Page 22: Меры Предосторожности
1. Меры предосторожности Пожалуйста, ознакомьтесь с мерами предосторожности перед началом работы с детектором. Их необходимо соблюдать во избежание риска получения травмы или повреждения детекто- ра. ВНИМАНИЕ! Не используйте детектор в местах с высокой температурой или влажностью, так как это может привести к неисправности устрой- ства. - Page 23 ВНИМАНИЕ! Не меняйте положение оптических датчиков. Благодарим Вас за выбор техники марки DoCash. DoCash – это широкий спектр оборудования для предприятий тор- говли, сферы услуг и финансовых организаций: надежные и про- стые в эксплуатации счетчики банкнот и монет, универсальные и...
-
Page 24: Назначение Детектора
2. Назначение детектора Детекторы DoCash Golf предназначены для упрощения ежедневной работы с банкнотами и проверки подлинности банкнот. К использу- емым типам детекции относятся ИК детекция, магнитная детекция, контроль размера банкнот, спектральный анализ краски и контроль оптической плотности. 3. Декларация о соответствии... -
Page 25: Характеристики
Потребляемая <10 Вт мощность Скорость проверки 100 банкнот/мин Вес 0,57 кг Примечание: При наличии неисправностей, которы е невозможно решить самостоятельно, пожалуйста, обратитесь в отдел технической поддержки компании или к официальному представителю. Устройство может быть подвергнуто изменениям без дополнительного уведомления. www.docash.ru... -
Page 26: Конструкция Устройства
5. Конструкция устройства... -
Page 27: Порядок Работы
ли детектора в положение 1. Начнется автотест детектора. Во время автотеста на дисплее отобразится версия прошивки. Когда на дис- плее появятся нули - он готов к работе (см. Рисунок 1). Для выключения прибора переведите переключатель питания в по- ложение 0. Рисунок 1 www.docash.ru... -
Page 28: Направление Выхода Банкнот
6.3 Направление выхода банкнот Для выбора направления выхода подлинных банкнот зажмите кноп- ку "CUR/DIR" на две секунды. Обозначение направления будет отоб- ражено в левой части экрана. Значок означает, что подлинная банкнота будет направлена впе- ред, а значок означает, что подлинная банкнота будет направлена назад. -
Page 29: Детекция Банкнот
нок 2 и Рисунок 3). Рисунок 2 Рисунок 3 В случае обнаружения подозрительной банкноты, детектор возвра- щает ее из слота подачи с 3-мя короткими звуковыми сигналами, при этом соответствующий код ошибки отображается на дисплее (см. Рисунок 4) Рисунок 4 www.docash.ru... -
Page 30: Режимы Работы
6.6 Отчет о результатах После завершения детекции нажмите кнопку “REP/CLR” для отображе- ния подробного отчета. Вы можете посмотреть общее количество и сум- му обработанных банкнот. Чтобы выйти из режима отчета, не удаляя данные, вставьте банкноту. Если вы хотите очистить результаты, зажмите на две секунды кнопку “REP/CLR”... -
Page 31: Техническое Обслуживание
Шаг 2 Подключите USB накопитель с ПО детектора к USB разъему де- тектора; Шаг 3 Подключите адаптер питания к детектору; Шаг 4 Зажмите кнопку "REP/CLR" и включите детектор; Шаг 5 На экране отобразится надпись “LOAD”. Если она не отобрази- лась, повторите предыдущие шаги. www.docash.ru... -
Page 32: Устранение Неполадок
8. Устранение неполадок 8.1 Коды ошибок при автопроверке При каждом включении детектор производит автоматическую про- верку. Если при этом отображается один из следующих кодов ошиб- ки, обычно это связано с тем, что датчик запылен или перекрыт банкнотами. Очистите датчик от пыли при помощи щетки или мяг- кой... -
Page 33: Коды Ошибок После Калибровки
Верхний ИК приемник Верхний ИК датчик (850 нм) Верхний ИК датчик (940 нм) Левый ИК передатчик 8.3 Коды ошибок детекции Если на экране отображается один из следующих кодов ошибки, устра- ните их в соответствии с его описанием после выключения устройства. www.docash.ru... - Page 34 Код ошибки Причина Превышение ограничения по длине банкноты Ошибка длины банкноты Половина банкноты Сдвоенная банкнота Обрезанная банкнота Перекос банкноты Ошибка образа Ошибка ИК детекции (850 нм) Ошибка ИК детекции (940 нм) E40/E41 Ошибка УФ детекции Магнитных признаков не обнаружено Ошибка магнитного импульса 1 Ошибка...
-
Page 35: Важные Замечания
12В ± 5%. - Внешние признаки исправности батареи. - Почистите сенсоры от пыли. ◆ Если во время проверки банкнота застряла в детекторе, поднимите верхнюю крышку и извлеките банкноту. ◆ Пожалуйста, рассмотрите банкноту перед детекцией на предмет по- дозрительных признаков. www.docash.ru... -
Page 36: Гарантийные Обязательства
Хранение детектора разрешается только в отапливаемых помещениях при температуре от -20°C до +65°C при относительной влажности возду- ха до 80% (при 25 °С). Срок хранения детектора – 2 года 11. Комплектация В состав комплекта DoCash Golf входят: Детектор 1 шт. Адаптер питания 1 шт. - Page 37 соединений кабелей, заземления; • наводнения, землетрясения, попадания молнии и других стихийных бедствий; случае • исправлений, подчисток или следов копирования гарантийного талона, а также в не заполненного, неправильно или не полностью заполненного гарантийного талона. ЕДИНАЯ СЕРВИСНАЯ СПРАВОЧНАЯ СЛУЖБА DoCash +7 (495) 663-31-15...
