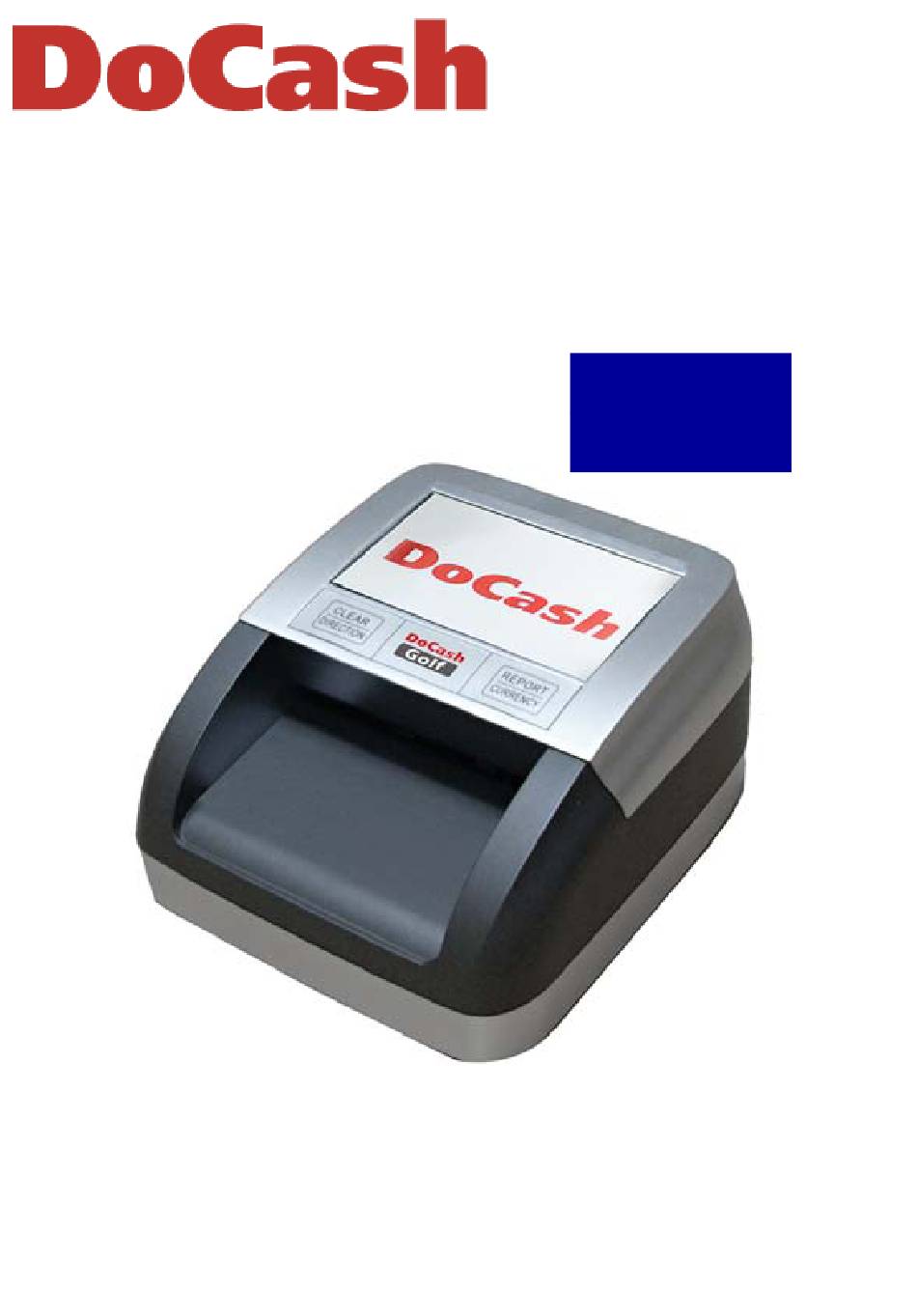

- Page 1 Automatic Currency Detector Автоматический детектор подлинности банкнот DoCash Golf ENGLISH РУССКИЙ User Manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
3. Using the machine 3.1. Power 3.2. Switching on 3.3. Function setting 3.4. Inserting the banknotes correctly 3.5. Report 4. Daily maintenance 5. Troubleshooting 6. Software updating 7. Transport and storage 8. Complete set 9. Warranty 10. Technical features DoCash Golf www.docash.de... -
Page 3: Safety Regulations
Unplug this product from the outlet before cleaning. Do not use liquid cleaners or aerosol cleaners. Use a damp cloth for cleaning the cover. The information about available notes can be provided by the manufacturer. DoCash Golf www.docash.de... - Page 4 Thank you for choosing DoCash equipment. DoCash is a wide r ange of special cash handling equipment for retail trade and financial organizations. DoCash is a brand for simple and reliable banknote and coin counters, universal and automatic currency detectors, vacuum packaging machines, shredders, etc.
-
Page 5: Design
4. REPORT/CURRENCY Key (Press and hold this key to change currency setting) Bottom and Back side 1. Battery Cover 2. USB Port for Software Update 3. DC9V Power Input Socket 4. Power Switch 5. Currency Exit Slot DoCash Golf www.docash.de... -
Page 6: Using The Machine
RUB, EUR, USD or other cur rency. CAUTION This function is available only for multi-currency devices. Currency passing Direction: Press and hold the CLEAR/ DIRECTION key for 3 seconds to change the cur rency passing direction. DoCash Golf www.docash.de... -
Page 7: Inserting The Banknotes Correctly
Pictures 2 and 3 show the wrong way of putting the note into the machine. Banknote must be carefully pressed with a long side to the left side of the input section and smoothly inserted along the parallel machine position. DoCash Golf www.docash.de... - Page 8 √ × × After a note was inserted, the detecting system will check it and then alert the user with an audible signal, indicating whether the banknote is genuine one or fake one. DoCash Golf www.docash.de...
-
Page 9: Report
Sheets parameter data according to Denomination parameter. For RUB notes the following order of denomination selection and showing is set and used: “5000→1000→500→100→50→10→5000”. The number of 5000 RUB notes 5000 RUB denomination Press “CLEAR/DIRECTION” to finish the procedure. DoCash Golf www.docash.de... -
Page 10: Daily Maintenance
4. Daily maintenance Open the top cover upward. Use a soft brush to clear the sensors. Top Cover DoCash Golf www.docash.de... -
Page 11: Troubleshooting
It is recommended to follow the regulations of a correct note input, because it helps to avoid false error detection. It is doesn’t mean that the note is not genuine. Such note must be checked again in different orientation. DoCash Golf www.docash.de... -
Page 12: Software Updating
1. Switch the machine OFF. 2. Connect the machine to the PC with a PC connection cable, provided with the machine. Connect to Detector Connect to PC USB port USB port 3. Run the Updating program exe-file. DoCash Golf www.docash.de... - Page 13 «Checking target MCU» 6. Switch the detector Off after 2-3 seconds. The program will show the message «Complete» after about 10 seconds. The software will be updated. 7. Switch the detector Off. Close the program. Unplug the USB cable. DoCash Golf www.docash.de...
-
Page 14: Transport And Storage
–30°С to +50°С. Storage of the counter is allowed at temperature from +1°С to +40°С and relative humidity of up to 80 % (at 25°С), noncondensing. 8. Complete set DoCash Golf includes: Currency detector Power adapter User manual Rechargeable Lithium accumulator (optional) PC-connection cable (optional) 9. -
Page 15: Technical Features
5. Display: 12-bits large digital LCD with blue backlight 6. Power Source: DC9V or 7.5V Lithium Battery (optional) 7. Detection Speed: < 0.5 seconds/banknote 8. Power Consumption: 5W 9. Certification: CE, ROHS approved Contact the Technical service support department in any case of malfunction. DoCash Golf www.docash.de... - Page 16 DoCash Golf www.docash.de...
- Page 17 Further use of this document or equipment and/or software for any purposes means complete agreement of a third party, including, without limitation, the user, with the conditions expressed in this document. DoCash Golf www.docash.de...
- Page 20 6. Обновление ПО 7. Транспортировка и хранение 8. Комплектация 9. Гарантийные обязательства 10. Технические характеристики Настоящее Руководство пользователя содержит блок с Гарантийным талоном и условиями предоставления гарантии. Сохраняйте настоящее Руководство как минимум в течение всего срока гарантийной службы машины. DoCash Golf www.docash.ru...
-
Page 21: Инструкции По Безопасности
отсутствии посторонних объектов, которые могут помешать работе механизмов устройства. Отсоедините шнур питания от розетки перед очисткой устройства. Не используйте жидкие чистящие средства или аэрозоли. Для очистки поверхности используйте чистую влажную ткань. Информация о допустимых банкнотах уточняется у поставщика. DoCash Golf www.docash.ru... - Page 22 Благодарим Вас за выбор техники марки DoCash. DoCash – это широкий спектр оборудования для предприятий торговли, сферы услуг и финансовых организаций: надежные и простые в эксплуатации счетчики банкнот и монет, универсальные и автоматические детекторы валют, вакуумные и безвакуумные упаковщики банкнот и другое оборудование.
-
Page 23: Конструкция Прибора
3. Клавиша CLEAR / DIRECTION (Удерживайте для изменения направления проверки банкноты) 4. Клавиша REPORT/CURRENCY (Удерживайте для определения типа банкноты) Дополнительные интерфейсы 1. Крышка батареи 2. Порт USB (для обновления ПО) 3. Разъем питания DC9V 4. Выключатель 5. Отверстие выдачи банкнот DoCash Golf www.docash.ru... -
Page 24: Порядок Работы
валюты. Режим определения будет задан для RUB, EUR, и USD или другой банкноты. ВНИМАНИЕ Данная функция доступна для устройств, работающих с разными валютами Направление выхода банкноты: Удерживайте клавишу CLEAR/DIRECTION в течение 3 секунд для изменения направления выхода банкноты. DoCash Golf www.docash.ru... -
Page 25: Корректный Ввод Банкнот В Устройство
Банкноты должны бы ть помещены возле левой стороны в любой ориентации, как показано на изображении 1. Изображения 2 и 3 показывают некорректные способы ввода банкнот. Банкнота должна быть прижата длинной стороной к левому краю отверстия подачи банкнот и плавно введена параллельно положению устройства. DoCash Golf www.docash.ru... - Page 26 √ × × После ввода банкноты, машина проведет проверку и оповестит пользователя звуковым сигналом, является ли данная банкнота подлинной или подозрительной. DoCash Golf www.docash.ru...
-
Page 27: Отчет По Номиналу
отчета о проверенных банкнотах. Информация о количестве банкнот заданной деноминации будет отображена в показателе параметра Sheets соответственно параметру Denomination. Для банкнот РФ (RUB) устанавливается следующая последовательность отображения номиналов: “5000→1000→500→100→50→10→5000”. Количество банкнот деноминации 5000 рублей Деноминация 5000 рублей Нажмите клавишу “CLEAR/DIRECTION” для завершения. DoCash Golf www.docash.ru... -
Page 28: Очистка Устройства
4. Очистка устройства Откройте верхнюю крышку устройства. Используйте мягкую щетку для очистки сенсоров. Верхняя крышка DoCash Golf www.docash.ru... -
Page 29: Устранение Неисправностей
Ошибка MG Ошибка MT CF4~CF9 Ошибка IR ВНИМАНИЕ При несоблюдении правил подачи банкноты возможны ошибки в распознавании номинала. Это не является признаком того, что банкнота фальшивая. В данном случае рекомендуем осуще- ствить проверку банкноты в другой ориентации. DoCash Golf www.docash.ru... -
Page 30: Обновление По
6. Обновление ПО 1. Выключите устройство. 2. Подключите устройство к ПК при помощи USB кабеля поставляемого в комплекте (опция). Подключение к Подключение к детектору ПК 3. Запустите .exe фаил прошивки. DoCash Golf www.docash.ru... - Page 31 5. Нажмите «Update» для обновления. Программа покажет сообщение «Checking target MCU». 6. Спустя 2-3 секунды включите детектор. Начнется процесс обновления. Спустя 10 секунд программа покажет сообщение «Complete». Устройство будет обновлено. 7. Выключите детектор. Закройте программу. Отсоедините USB кабель. DoCash Golf www.docash.ru...
-
Page 32: Транспортировка И Хранение
помещениях при температуре от +1 °С до + 40 °С при относительной влажности воздуха до 80 % (при 25 °С) без конденсации. 8. Комплектация В комплект поставки прибора DoCash Golf входят: Детектор банкнот 1 шт. Блок питания 1 шт. Руководство пользователя... -
Page 33: Технические Характеристики
8. Потребление питания: 5W 9. Сертификат: CE, EAC, Одобрено ROHS Если в работе машины происходят сбои, которые Вы не можете устранить, пожалуйста, свяжитесь с Отделом технической поддержки нашей Компании или с нашими представителями, чтобы провести соответствующее техническое обслуживание. DoCash Golf www.docash.ru... - Page 34 подразумеваемых, ни в отношении точности или полноты содержания настоящего документа или прочей связанной с ним информации, которая может быть предоставлена Компанией в любое время, ни в отношении мнений и/или оценок, выраженных в настоящем документе или относительно него. DoCash Golf www.docash.ru...
- Page 35 нем, не может являться договором или основанием для договора между Компанией «Гамма-Центр» и/или любыми лицами, использующими данный документ. Дальнейшее использование настоящего документа или оборудования и/или ПО в любых целях означает полное согласие третьего лица, в том числе пользователя, с условиями, изложенными в настоящем документе. DoCash Golf www.docash.ru...
- Page 36 ЕДИНАЯ СЕРВИСНАЯ СПРАВОЧНАЯ СЛУЖБА DoCash (495) 663-31-15...
- Page 37 трических соединений кабелей, заземления наводнения, землетрясения, попадания молнии и других стихийных бедствий исправлений, подчисток или следов копирования гарантийного талона, а также в случае незаполненного, неправильно или не полностью запол- ненного гарантийного талона. ЕДИНАЯ СЕРВИСНАЯ СПРАВОЧНАЯ СЛУЖБА DoCash (495) 663-31-15...
