Summary of Contents for DoCash BIG

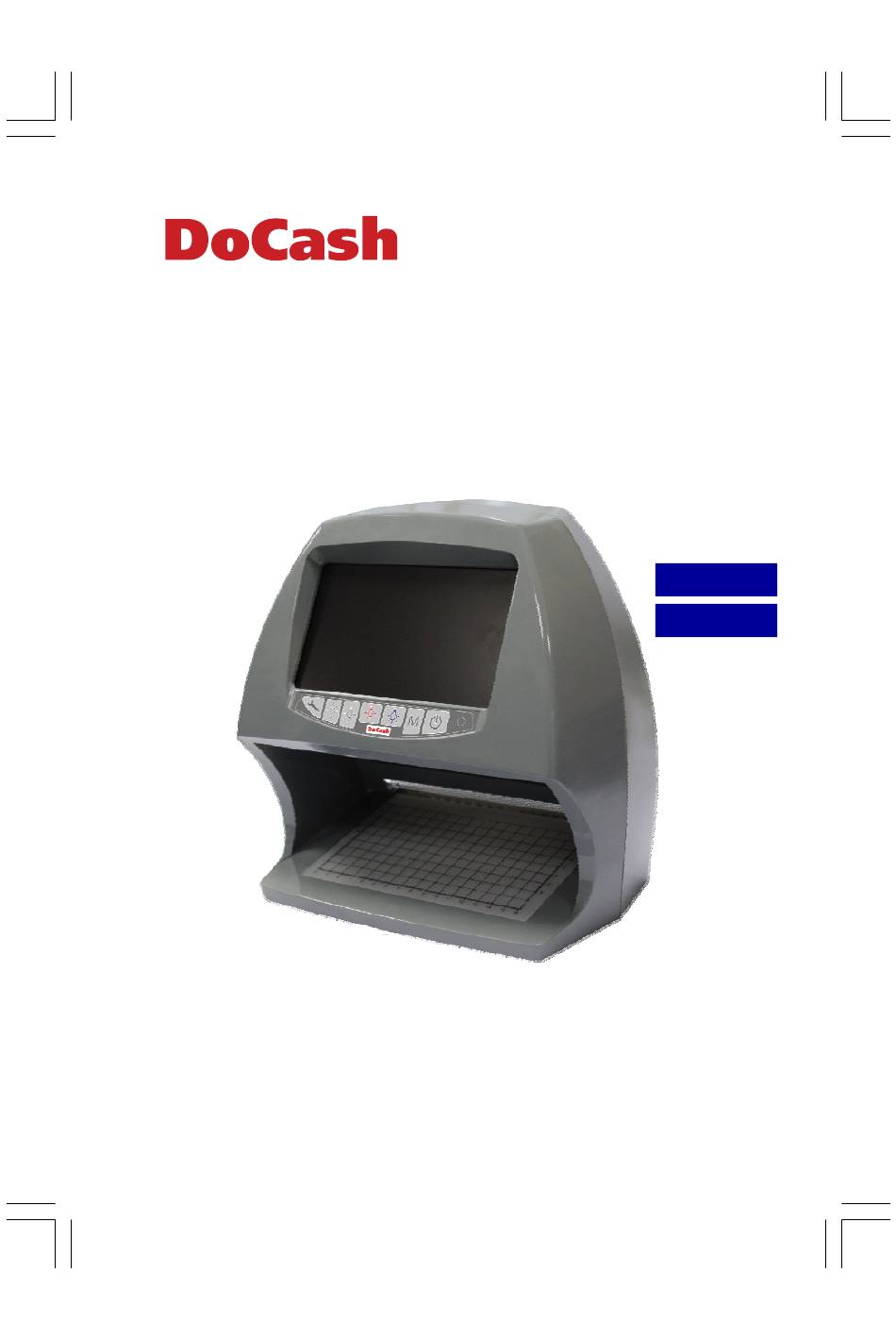

- Page 1 Universal Currency Detector Детектор подлинности банкнот DoCash BIG ENGLISH РУССКИЙ User Manual Руководство по эксплуатации...
-
Page 3: Table Of Contents
Purpose of a detector Declaration of Conformity Specifications Design of device Exterior Control keys Connectors on the back panel Types of control provided by DoCash BIG Operational procedure Main mode Advanced detection modes Adjusting of operational parameters Warranty Transportation and storage... -
Page 4: Safety Precautions
Connect optional detectors only when DoCash BIG doesn’t have 220V cable turned on switch on back panel . Don’t try to knock down or repair DoCash BIG by yourself. Place DoCash BIG only on steady surface in order to avoid fall and damage of the equipment. -
Page 5: Purpose Of A Detector
DoCash is a wide range of special cash handling equipment for retail trade and financial organizations. DoCash is a brand for simple and reli- able banknote and coin counters, universal and automatic currency de- tectors, vacuum packaging machines, etc. You will find any further in- formation at www.docash.de. -
Page 6: Specifications
Specification 220V/50Hz Power supply Power consumption, W ≤ Display, inch/cm LCD 7/17, 7 UV light, W 2х6 UV emittance spectrum, nm 360-380 IR emittance spectrum, nm 850/940 Total upper white light intensity, cd ≤ Total bottom white light intensity, cd ≤... -
Page 7: Design Of Device

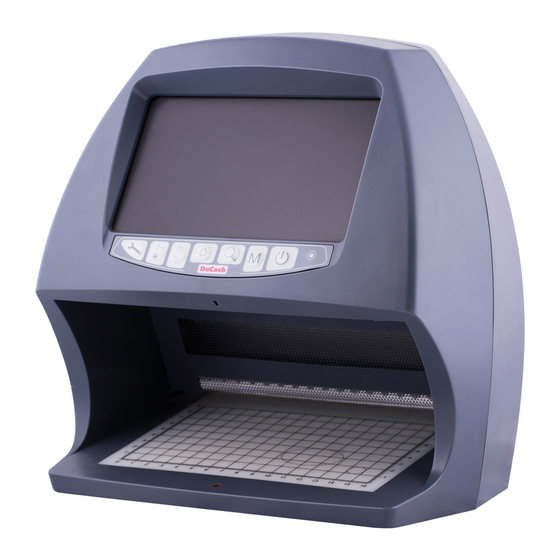

Design of device Exterior Detector’s body Slot for А4 documents 7” LCD display to show image Control keys Operational area Automatic switch on sensor www.docash.de... -
Page 8: Control Keys
Switch on / Switch off Connectors on the back panel Several connectors are located on the back panel of the device; they are used for connection of power, remote detectors DoCash 1, 2 Equal connectors for connecting DoCash L and... -
Page 9: Types Of Control Provided By Docash Big
Control of printing security (with remote detectors connected) Size control Connection of remote detectors DoCash expands opportunities of detector DoCash BIG as allows to carry out additional kinds of the control of authenticity of studied objects. www.docash.de... - Page 10 DoCash L With the help of DoCash L You can view of the image through 10x magnifier in visible range, with the possibility of backlighting. DoCash L allows to study the specific fea- tures of printing, view the elements of micro- print and detect the attempts for changing through expunction, gluing, etc.
-
Page 11: Operational Procedure
At the same time on the front panel LED lights up, confirming operation ability of detector. 4. The logo DoCash will be displayed for 1 second. After the self-test stage the device will switch into scanning in infra red mode. If You chose option “Show after switching on”... -
Page 12: Advanced Detection Modes
Advanced detection modes Once the detector is switched in the operational mode You can also use additional modes and conduct extended study to determine the authenticity of the objects. Press this key to turn on the lower white light. Press this key to turn on the upper white light. Press this key to activate detection mode Upper IR light 940 nm Press this key to activate detection mode UV light +... -
Page 13: Adjusting Of Operational Parameters
Adjusting of operational parameters – By sequential pressing on the button «wrench» image settings – brightness, contrast, saturation (for video magnifier only), auto switch- ing off time are switching sequentially. Change the setting by buttons located under display. Wherein the display shows pictograms corresponding work mode. -
Page 14: Warranty
+1°С - +40°С and relative humidity of up to 80 % (at 25°С), non-condensing. The detector shelf life: 2 years. Complete Set Delivery complete set of DoCash BIG includes: Detector 1 pcs. Set of brochures "Security features of banknotes"... - Page 16 Меры предосторожности Назначение детектора Декларация о соответствии Технические характеристики Конструкция прибора Внешний вид Управляющие клавиши Разъемы на задней панели Виды контроля, обеспечиваемые детектором DoCash Порядок работы Основной режим Дополнительные режимы проверки Настройка параметров работы Гарантийные обязательства Транспортировка и хранение Комплектация...
-
Page 17: Меры Предосторожности
Меры предосторожности ВНИМАНИЕ Перед началом эксплуатации прибора, пожалуйста, внимательно прочитайте настоящее руководство При работе с детектором DoCash BIG требуется соблюдать следую- щие меры безопасности: Любые ремонтные и сервисные работы производить только при отсоединении прибора от сети электропитания (данные работы про- изводятся... -
Page 18: Назначение Детектора
всем спектре оборудования DoCash Вы найдете на сайте www.docash.ru. Назначение детектора Детектор DoCash BIG предназначен для визуализации наличия и расположения инфракрасных, ультрафиолетовых меток и прочих защитных элементов на банкнотах (Рубли РФ, Евро, Доллары США и др.), акцизных марках, кредитных картах, акциях и облига- циях, паспортах, сертификатах... -
Page 19: Технические Характеристики
Технические характеристики 220В/50Гц Питание, Потребляемая мощность, Вт ≤ Экран, дюймы/см LCD 7/17, 7 Мощность УФ ламп, Вт 2х6 Длина волны УФ излучения, нм 360-380 Длина волны ИК излучателя, нм 850/940 Суммарная сила света светодиодов ≤ белого проходящего света, кд Суммарная сила света светодиодов ≤... -
Page 20: Конструкция Прибора
Конструкция прибора Внешний вид Корпус детектора Прорезь для просмотра документов формата А4 7” LCD дисплей для вывода изображения Управляющие клавиши Зона расположения банкнот Сенсор автоматического включения www.docash.ru... -
Page 21: Управляющие Клавиши
ИК 940 нм и 850 нм. Включение / Выключение Разъемы на задней панели На задней панели прибора расположены несколько разъемов для подключения питания и выносных детекторов DoCash 1, 2 Равноценные разъемы для подключения DoCash L и DoCash M Разъем для подключения видеолупы DoCash VL... -
Page 22: Виды Контроля, Обеспечиваемые Детектором Docash Big
Виды контроля, обеспечиваемые детектором DoCash BIG Универсальные детекторы DoCash BIG обеспечивают следующие виды контроля: Визуализация инфракрасных меток во всех режимах работы Визуализация спецэлемента «М» Проверка совместимости кодовых рисунков и меток лицевой и обратной сторон Проверка общего фона люминесценции и отдельных... - Page 23 DoCash M позволяет исследовать защитные метки, над- писи и рисунки, выполненные ферромагнитной краской (магнитные метки). Подключив к прибору видеолупу DoCash VL, Вы полу- чаете возможность просматривать изображения на экра- DoCash VL не прибора с увеличением x20 в видимом спектре,в ИК и...
-
Page 24: Порядок Работы
матически. При этом на передней панели загорится светодиод, под- тверждающий готовность прибора к началу работы. 4. В течение 1 сек. на экране будет светиться заставка DoCash. Пройдя этап самопроверки, прибор перейдет в режим просмотра в ИК-диапазоне (в случае, если в Меню Справки выбрана опция... -
Page 25: Дополнительные Режимы Проверки
Дополнительные режимы проверки Приведя детектор в рабочий режим, Вы можете использовать допол- нительные режимы проверки и проводить расширенные исследова- ния подлинности ценных бумаг и документов. При нажатии данной клавиши включается ниж- ний белый свет. При нажатии данной клавиши включается верх- ний... -
Page 26: Настройка Параметров Работы
Настройка параметров работы – При последовательном нажатии на кнопку “Гаечный ключ” переключаются настройки изображения – яркость, контраст- ность, насыщенность (только в режиме видеолупы), время автовы- ключения. Изменяйте настройки клавишами расположенными под экраном при этом на нем отображаются пиктограммы с соответствующим режи- мом... -
Page 27: Гарантийные Обязательства
мещениях при температуре от +1 до + 40 °С при относительной влажности воздуха до 80% (при 25 °С). Срок хранения детектора – 2 года. Комплектация В комплект поставки прибора DoCash BIG входят: Детектор 1 шт. Комплект брошюр «Признаки подлинности банк- 1 шт. - Page 28 ний кабелей, заземления наводнения, землетрясения, попадания молнии и других стихийных бедствий исправлений, подчисток или следов копирования гарантийного талона, а также в случае не заполненного, неправильно или не полностью заполненного гарантийного талона (495) 663-31-15 ЕДИНАЯ СЕРВИСНАЯ СПРАВОЧНАЯ СЛУЖБА DoCash...
