Summary of Contents for DoCash BIG D
- Page 1 Universal Currency Detector Детектор подлинности банкнот DoCash BIG D ENGLISH РУССКИЙ User Manual Руководство по эксплуатации...
-
Page 3: Table Of Contents
Purpose of a detector Declaration of Conformity Specifications Design of device Exterior Control keys Connectors on the back panel Types of control provided by DoCash BIG D Operational procedure Main mode Advanced detection modes Visualization of optical marks Adjusting of operational parameters Warranty... -
Page 4: Safety Precautions
Connect optional detectors only when DoCash BIG D is turned off. Don’t try to knock down or repair DoCash BIG D by yourself. Place DoCash BIG D only on steady surface in order to avoid fall and damage of the equipment. -
Page 5: Declaration Of Conformity
DoCash is a wide range of special cash handling equipment for retail trade and financial organizations. DoCash is a brand for simple and reli- able banknote and coin counters, universal and automatic currency de- tectors, vacuum packaging machines, etc. You will find any further in- formation at www.docash.de. -
Page 6: Specifications
Specification 220/50 Power supply, V/Hz Power consumption, W ≤ Display, inch/cm LCD 7/17, 8 Equivalent power of UV LEDs, W UV emittance spectrum, nm 360-380 IR emittance spectrum, nm 800/1000 IR laser wavelength, nm (anti-Stokes) Total upper white light intensity, cd ≤... -
Page 7: Design Of Device

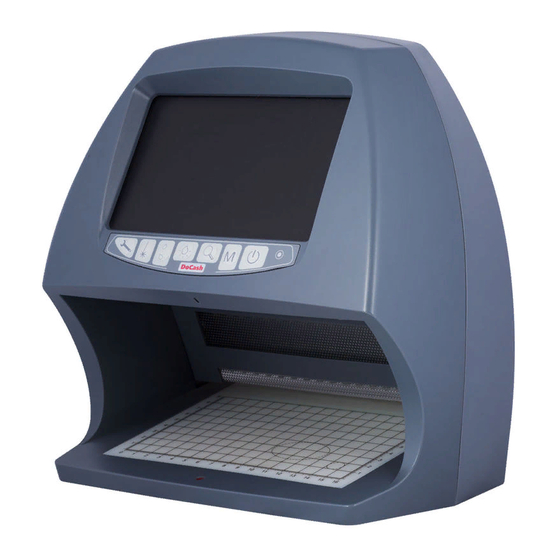

Design of device Exterior Detector’s body Slot for А4 documents 7” LCD display to show image Control keys Operational area Anti-stokes phosphor’s inspection area Video Loupe’s magnification area Autostart sensor Magnetic marks presence sensor www.docash.de... -
Page 8: Control Keys
On/Off Switch Connectors on the back panel Several connectors are located on the back panel of the device; they are used for connection of power, remote DoCash detectors 1, 2 DoCash L and DoCash M connector s DoCash VL connector... -
Page 9: Types Of Control Provided By Docash Big D
Types of control provided by DoCash BIG D Universal detectors DoCash BIG D ensure the following types of control: Visualization of infra red marks in all modes of detection (except for Macro Camera Mode). Visualization of special element «M»... - Page 10 DoCash L With the help of DoCash L You can view of the image through 10x magnifier in visible range, with the possibility of backlighting. DoCash L allows to study the specific fea- tures of printing, view the elements of micro- print and detect the attempts for changing through expunction, gluing, etc.
-
Page 11: Operational Procedure
At the same time on the front panel LED lights up, confirming operation ability of detector. 4. The logo DoCash will be displayed for 2 second. After the self-test stage the device will switch into scanning in infra red mode. -
Page 12: Advanced Detection Modes
Advanced detection modes Once the detector is switched in the operational mode You can also use additional modes and conduct extended study to determine the authenticity of the objects. Pressing this key allows you to check anti- stokes phosphor. After second pressing the device returns to the previous mode. -
Page 13: Visualization Of Optical Marks
Visualization of optical marks Images appear on the display of DoCash BIG D with 10x and 20х magnification in IR, UV and visible light; Explore specifics of the print and its defects, detect attempts to modify notes or documents with the methods of cleanup, labeling, etc.;... -
Page 14: Adjusting Of Operational Parameters
Adjusting of operational parameters – Pressing this key the user switches between screen settings - brightness, contrast, saturation (when in Macro mode), automatic switch- off time, magnetic sensor on/off. Change the settings by using keys below the screen. The screen shows different operation modes accordingly. All settings are saved after the detector is switched off. -
Page 15: Warranty
+1°С - +40°С and relative hu- midity of up to 80 % (at 25°С), non-condensing. The detector shelf life: 2 years. Complete set Complete delivery set of DoCash BIG D includes: Detector 1 pcs. Set of brochures "Security features of banknotes"... - Page 16 DISCLAMER Gamma-Center Company (hereinafter also referred to as the Company) makes all reasonable provisions for correspondence of the contents of this document to the actual version of the equipment and/or software of such equipment described. Nonetheless, the description can differ from the real configuration and/or version, as constant improvement and alteration of the equipment and/or software of such equipment is possible to be carried out by the manufacturers.
- Page 17 Меры предосторожности Назначение детектора Декларация о соответствии Технические характеристики Конструкция прибора Внешний вид Управляющие клавиши Разъемы на задней панели Виды контроля, обеспечиваемые детектором DoCash BIG D Порядок работы Основной режим Дополнительные режимы проверки Визуализация оптических меток Настройка параметров работы Гарантийные обязательства...
-
Page 18: Меры Предосторожности
ВНИМАНИЕ Перед началом эксплуатации прибора, пожалуйста, внимательно прочитайте настоящее руководство При работе с детектором DoCash BIG D требуется соблюдать следу- ющие меры безопасности: Любые ремонтные и сервисные работы производить только при отсоединении прибора от сети электропитания (данные работы про- изводятся... -
Page 19: Назначение Детектора
всем спектре оборудования DoCash Вы найдете на сайте www.docash.ru. Назначение детектора Детектор DoCash BIG D предназначен для визуализации наличия и расположения инфракрасных, ультрафиолетовых меток и прочих защитных элементов на банкнотах (Рубли РФ, Евро, Доллары США и др.), акцизных марках, кредитных картах, акциях и облига- циях, паспортах, сертификатах... -
Page 20: Технические Характеристики
Технические характеристики Питание, В/Гц 220/50 Потребляемая мощность, Вт Не более 36 Экран, дюймы/см LCD 7/17, 8 Эквивалентная мощность УФ светодиодов , Вт Длина волны УФ излучения, нм 360-380 Длина волны ИК излучателя, нм 800/1000 Длина волны ИК лазера, (антистокс) Суммарная сила света светодиодов ≤... -
Page 21: Конструкция Прибора
Конструкция прибора Внешний вид Корпус детектора Прорезь для просмотра документов формата А4 7” LCD дисплей для вывода изображения Управляющие клавиши Зона расположения банкнот Зона проверки антистоксового люминофора Зона увеличения макрокамеры Датчик автозапуска Датчик магнитных меток www.docash.ru... -
Page 22: Управляющие Клавиши
Элемент М. Включение / Выключение Разъемы на задней панели На задней панели прибора расположены несколько разъемов для подключения питания и выносных детекторов DoCash 1, 2 Равноценные разъемы для подключения DoCash L и DoCash M Разъем для подключения видеолупы DoCash VL... -
Page 23: Виды Контроля, Обеспечиваемые Детектором Docash Big D
Виды контроля, обеспечиваемые детектором DoCash BIG D Универсальные детекторы DoCash BIG D обеспечивают следующие виды контроля: Визуализация инфракрасных меток во всех режимах работы (за исключением режима макрокамеры). Визуализация спецэлемента «М» Проверка совместимости кодовых рисунков и меток лицевой и... - Page 24 чистки, наклейки и др. DoCash M - это опциональный аксессуар, DoCash М дублирующий встроенную функцию детектора DoCash BIG D. Подключив его к детектору, Вы получаете возможность контролировать наличие и положение магнитных меток на ис- следуемой банкноте (документе) при помощи светового и звукового сигналов.
-
Page 25: Порядок Работы
для включения прибора. При этом на перед- ней панели загорится светодиод, подтверждающий готовность при- бора к началу работы. 4. В течение сек. на экране будет светиться заставка DoCash. Пройдя этап самопроверки, прибор перейдет в режим просмотра в ИК-диапазоне. 5. Подайте исследуемые банкноты в зону расположения банкнот... -
Page 26: Дополнительные Режимы Проверки
Дополнительные режимы проверки Приведя детектор в рабочий режим, Вы можете использовать допол- нительные режимы проверки и проводить расширенные исследования подлинности ценных бумаг и документов. При нажатии клавиши возможна про- верка антистоксовского люминофора. Повторное нажатие переключает при- бор в предыдущий режим. При отсут- ствии... -
Page 27: Визуализация Оптических Меток
Визуализация оптических меток Вывод на дисплей DoCash BIG D изображения с увеличени- ем 10x и 20х в инфракрасном, ультрафиолетовом и видимом диапазонах излучения. Исследовать специфику печати и ее дефектов, обнаружить попытки внесения изменений методами подчистки, наклейки и др.; Исследовать элементы микропечати;... -
Page 28: Настройка Параметров Работы
Настройка параметров работы – При последовательном нажатии на эту кнопку переключа- ются настройки изображения – яркость, контрастность, насыщен- ность (в режиме макрокамеры), время автовыключения, вкл/выкл магнитного датчика. Изменяйте настройки клавишами расположенными под экраном при этом на нем отображаются пиктограммы с соответствующим режимом... -
Page 29: Гарантийные Обязательства
мещениях при температуре от +1 до + 40 °С при относительной влажности воздуха до 80% (при 25 °С). Срок хранения детектора – 2 года. Комплектация В комплект поставки прибора DoCash BIG D входят: Детектор 1 шт. Комплект брошюр «Признаки подлинности банк- нот»... - Page 30 ПАСПОРТ ТОВАРА Детектор DoCash BIG D Наименование товара Серийный номер Торгующая организация Адрес и Телефон торгующей организации Дата продажи / 20_ г. Печать торгующей органи- М.П. зации Подпись продавца Срок гарантии составляет: 12 месяцев со дня продажи конечному потребителю, но не более 13 месяцев со дня выдачи гарантийного талона.
- Page 31 ЗАЯВЛЕНИЕ ОБ ОТКАЗЕ ОТ ОТВЕТСТВЕННОСТИ (ДИСКЛЕЙМЕР) Компания «Гамма-Центр» (далее по тексту «Компания») принимает все ра- зумные меры по соответствию содержания настоящего документа актуальной вер- сии и конфигурации описываемого оборудования и/или программного обеспечения такого оборудования. Тем не менее, описание может отличаться от реальной кон- фигурации...
