VENT-FREE GAS WALL
HEATER
OWNER'S OPERATION AND
INSTALLATION MANUAL
BLUE FLAME MODELS

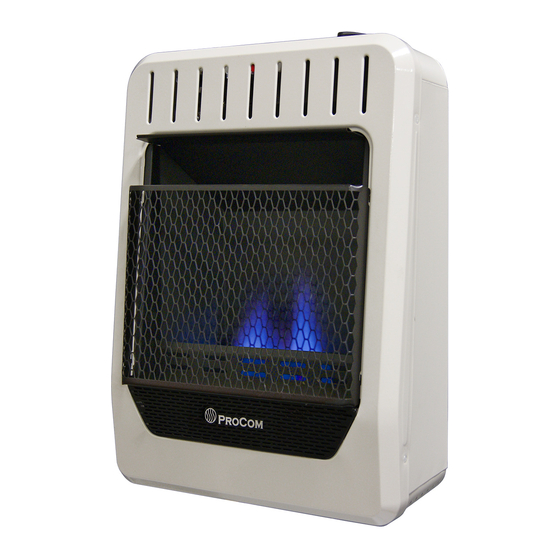

MG10TBF, MG20TBF, MG30TBF
MG20TBF-BB, MG30TBF-BB
WARNING: If the information in this manual is not
followed exactly, a fire or explosion may result causing
property damage, personal injury or loss of life.
— Do not store or use gasoline or other flammable va-
pors and liquids in the vicinity of this or any other
appliance.
— WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use any
phone in your building.
• Immediately call your gas supplier from a neighbor's
phone. Follow the gas supplier's instructions.
• If you cannot reach your gas supplier, call the fire
department.
— Installation and service must be performed by a quali-
fied installer, service agency or the gas supplier.
WARNING: This appliance is equipped for Natural and
Propane gas. Field conversion is not permitted other than
between natural or propane gases.
Questions, problems, missing parts? Before returning to your retailer, call
our customer service department at 1-866-573-0674, 7:30 am - 4:15 pm CST,
Monday through Friday or email customerservice@usaprocom.com
MG30TBF
Shown
Advertisement
Chapters
Table of Contents
Related Manuals for Procom MG10TBF
Summary of Contents for Procom MG10TBF
- Page 1 VENT-FREE GAS WALL HEATER OWNER’S OPERATION AND INSTALLATION MANUAL BLUE FLAME MODELS MG10TBF, MG20TBF, MG30TBF MG20TBF-BB, MG30TBF-BB MG30TBF Shown WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or loss of life.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Safety ............3 Electrical Connection ....... 20 Qualified Installing Agency ......4 Electrical Wiring ........20 Specifications ..........5 Inspecting Burners........21 Product Features ........6 Care And Maintenance ......22 Local Codes..........6 Troubleshooting ........23 Preparing For Installation ...... -
Page 3: Safety
SAFETY NATURAL AND PROPANE/LP GAS: Natural IMPORTANT: Read this owner’s and Propane/LP gas are odorless. An odor- manual carefully and completely making agent is added to the gas. The odor before trying to assemble, op- helps you detect a gas leak. However, the erate, or service this heater. -
Page 4: Qualified Installing Agency
SAFETY 1. Do not place Propane/LP supply tank(s) 7. Before using furniture polish, wax, carpet inside any structure. Propane/LP supply cleaner, or similar products, turn heater tank(s) must be placed outdoors. off. If heated, the vapors from these prod- ucts may create a white powder residue 2. -
Page 5: Specifications
SPECIFICATIONS Model MG10TBF MG20TBF MG30TBF Ignition Piezo Ignitor Gas Type Natural Propane Natural Propane Natural Propane BTU/Hr Input Max. 10,000 10,000 20,000 20,000 30,000 30,000 (available) BTU/Hr Input Min. 5,000 8,000 10,000 16,000 15,000 24,000 (available) Pressure Regulator 4" W.C. -
Page 6: Product Features
PRODUCT FEATURES SAFETY PILOT 2 GAS OPTIONS AVAILABLE This heater has a pilot with an Oxygen Deple- Your heater is equipped to operate on either tion Sensing (ODS) safety shutoff system. The Propane/LP or Natural gas. The heater is ODS/pilot shuts off the heater if there is not shipped from the factory ready for connect- enough fresh air. -
Page 7: Unpacking
UNPACKING 1. Remove heater from carton. 3. Check heater for any shipping damage. If heater is damaged, promptly inform dealer 2. Remove all protective packaging applied where you bought heater. to heater for shipping WATER VAPOR: A BY-PRODUCT OF UNVENTED ROOM HEATERS Water vapor is a by-product of gas combus- The following steps will help ensure that water tion. - Page 8 AIR FOR COMBUSTION AND VENTILATION VENTILATION AIR Ventilation Air From Inside Building Ventilation Air From Outdoors Provide extra fresh air by using ventilation This fresh air would come from an adjoining grills or ducts. You must provide two perma- unconfined space. When ventilating to an nent openings: one within 12"...
-
Page 9: Installation
INSTALLATION IMPORTANT: Vent-free heaters add moisture NOTICE: This heater is intended to the air. Although this is beneficial, installing for use as supplemental heat. heater in rooms without enough ventilation air Use this heater along with your may cause mildew to form too much moisture. primary heating system. - Page 10 INSTALLATION INSTALLING THERMOSTAT SENSING BULB (OPTIONAL) 1. Pull out the sensing bulb from the two clips located in the shipping position. There is no need to take out the two bulb clips. 2. Take out the bulb clip from the hardware package and insert it into the square hole.
- Page 11 Hole On Each End For attaching mounting bracket to hollow walls (wall areas between studs) or solid walls (concrete or masonry): MG10TBF 1. Drill holes at marked locations using Non-combustible Flooring or Top of 5/16" drill bit. For solid walls (concrete or Combustible Tile Carpeting or Other Material masonry), drill at least 1"...
- Page 12 INSTALLATION Placing Heater On Mounting Bracket 1. Locate two horizontal slots on back panel of heater (see Figure 10). 2. Place heater onto mounting bracket. Slide Front View horizontal slots onto stand-out tabs on mounting bracket. Front View Horizontal Slots Wall Heater Stand-...
- Page 13 INSTALLATION GAS SELECTION This appliance is factory INLET GAS PRESSURE preset for propane/LP gas. MAX 1/2 PSIG (3.5 KPA) No changes are required for connecting to propane/LP. Only a qualified installer or service technician can perform gas selec- tion and connecting to gas supply. Gas Connection CAUTION: Two gas line in- Figure 14 - Bottom of Heater...
- Page 14 INSTALLATION 2. Apply thread sealant to the threads on a Use only the cap supplied on the 3/8" NPT brass connection fitting. While regulator. Do not use an off the pushing in, rotate the fitting clockwise until shelf pipe cap. This can damage the threads engage the regulator.
- Page 15 INSTALLATION CONNECTING TO GAS SUPPLY WARNING: A qualified ser- CAUTION: For propane/LP vice technician must connect gas, Never connect heater directly to the gas supply. This heater heater to gas supply. Follow all requires an external regulator local codes. (not supplied). Install the external WARNING: This appliance regulator between the heater and requires a 3/8"...
- Page 16 INSTALLATION Apply pipe joint sealant lightly to male threads. as shown in Figure 17. Pointing the vent down This will prevent excess sealant from going protects it from freezing rain or sleet. into pipe. Excess sealant in pipe could result Install sediment trap in supply line as shown in clogged heater valves.
- Page 17 INSTALLATION Test Pressures Equal To or Less Than 1/2 PSIG (3.5 kPa) Gas Valve 1. Close equipment shutoff valve (see Fig- ure 18). Propane/LP 2. Pressurize supply piping system by either Supply Tank using compressed air or opening gas sup- ply valve.
-
Page 18: Operation
OPERATION FOR YOUR SAFETY READ BEFORE LIGHTING • Immediately call your gas supplier WARNING: If you do not fol- from a neighbor’s phone. Follow the low these instructions exactly, a gas supplier’s instructions. fire or explosion may result caus- • If you cannot reach your gas supplier, call the fire department. - Page 19 OPERATION 7. Keep control knob pressed in for 30 sec- WARNING: If input gas onds after lighting pilot. After 30 seconds, type is NG, make sure NG pilot release control knob. If control knob does not pop up when released, contact a quali- burner ignites.
-
Page 20: Electrical Connection
ELECTRICAL CONNECTION FOR OPTIONAL BLOWER KIT Do not use this heater if any part of it has been under water. Immediately call a qualified ser- Cover of vice technician to inspect the Grounded Grounding Pin heater and replace any part of Outlet Box the electrical system which has been under water. -
Page 21: Inspecting Burners
INSPECTING BURNERS IMPORTANT: Owner’s should check pilot flame pattern and burner flame pattern often. Incorrect flame patterns indicate the need for cleaning (see Care and Maintenance, page 22) or service. WARNING: Only a qualified service person should service and repair heater. This includes maintenance requiring replacement or alteration of components. -
Page 22: Care And Maintenance
CARE AND MAINTENANCE WARNING: Turn off heater and let cool before servicing. CAUTION: You must keep control areas, burner, and circulating air passageways of heater clean. Inspect these areas of heater before each use. Have heater inspected yearly by a qualified service techni- cian. -
Page 23: Troubleshooting
CARE AND MAINTENANCE MAINTENANCE OF BLOWER MOTOR (IF EQUIPPED) Always disconnect the appliance from the heavy or continuous use, periodic cleaning main power supply and allow it to cool must be done more frequently. If the heater before any servicing operation. blows alternating cold and warm air, check the fan for free movement and for debris restrict- The motors used on the fan heater and flame... - Page 24 TROUBLESHOOTING The entire gas delivery piping including con- nections inside the heater should be leak tested by the qualified installer. After leak testing the qualified installer should light the appliance. Refer to the correct flame pattern as illustrated on page 21. All flame patterns should be safely inside the product.
- Page 25 TROUBLESHOOTING Problem Possible Cause Corrective Action ODS/pilot lights but flame 1. Control knob is not fully 1. Press in control knob fully. goes out when control pressed in. knob is released. 2. Control knob is not pressed 2. After ODS/pilot lights, keep in long enough.
-
Page 26: Technical Service
Ventilation require- ments, page 7. TECHNICAL SERVICE You may have further questions about installation, operation, or troubleshooting. If so, contact ProCom Heating, Inc. at 1-866-573-0674. When calling, please have your model and serial numbers of your heater ready. www.usaprocom.com 200300-01B... -
Page 27: Replacement Parts
1-866-573-0674 for referral information. ACCESSORIES Purchase these heater accessories from your local dealer. If they can not supply these acces- sories, contact ProCom Heating, Inc. at 1-866-573-0674 for information. EQUIPMENT SHUTOFF VALVE For all models. Equipment shutoff valve with 1/8" NPT tap. -
Page 28: Parts
PARTS MODEL MG10TBF www.usaprocom.com 200300-01B... - Page 29 PARTS MODEL MG10TBF This list contains replaceable parts for your heater. When ordering replacement parts, follow the instructions listed under Replacement Parts on page 27 of this manual. ITEM MG10TBF DESCRIPTION Back Body Panel 161132-01 Mounting Bracket 161133-01 Piezo Ignitor...
- Page 30 PARTS MODELS MG20TBF AND MG30TBF MG20TBF-BB AND MG30TBF-BB MG20TBF-BB Shown www.usaprocom.com 200300-01B...
- Page 31 PARTS MODELS MG20TBF AND MG30TBF MG20TBF-BB AND MG30TBF-BB This list contains replaceable parts for your heater. When ordering replacement parts, follow the instructions listed under Replacement Parts on page 27 of this manual. ITEM MG20TBF MG30TBF MG20TBF-BB MG30TBF-BB DESCRIPTION Back Body Panel 161132-01 161562-01 161132-01...
-
Page 32: Warranty
We make no other warranty, expressed or implied. LIMITED WARRANTY ProCom Heating, Inc. warrants this product to be free from defects in materials and components for ONE (1) year from the date of first purchase, provided that the product has been properly installed by a qualified installer in accordance with all local codes and instructions furnished with the unit, operated and main- tained in accordance with all applicable instructions. - Page 33 PARED SIN VENTILAS MANUAL DE FUNCIONAMIENTO Y INSTALACIÓN DEL PROPIETARIO MODELOS LLAMA AZUL MG10TBF, MG20TBF, MG30TBF MG20TBF-BB, MG30TBF-BB MG30TBF Muestra ADVERTENCIA: si la información contenida en este manual no se sigue al pie de la letra, se puede producir un incendio o una explosión que podría ocasionar daños a...
- Page 34 TABLA DE CONTENIDOS Seguridad ..........35 Funcionamiento ........52 Especificaciones ........37 Conexión Eléctrica........54 Agencia de Instalación Calificada.... 38 Cableado Eléctrico ........55 Características del Producto ....38 Inspección del calentador ......56 Normas Locales........38 Cuidado y mantenimiento ......57 Desempaque ...........
-
Page 35: Seguridad
SEGURIDAD de la gripe, con dolores de cabeza, mareos IMPORTANTE: Lea este manual del y/o náusea. Si usted presenta estos síntomas, propietario cuidadosa y completa- es posible que el calentador no esté funcio- mente antes de intentar ensamblar, nando correctamente. ¡Respire aire fresco operar o dar servicio a este calen- inmediatamente! Haga que le den servicio al calentador. - Page 36 SEGURIDAD 4. Mantenga todas las entradas de aire del ADVERTENCIA: Este calen- frente y fondo del calentador limpias y tador alcanza temperaturas muy libres de escombros. Esto asegurará aire altas cuando el calentador está suficiente para la combustión.. en funcionamiento. Mantenga a 5.
-
Page 37: Especificaciones
ESPECIFICACIONES MODELO MG10TBF MG20TBF MG30TBF Encendido Piezoeléctrico Tipo de gas Natural Propano Natural Propano Natural Propano BTU/h de entrada 10,000 10,000 20,000 20,000 30,000 30,000 máx. (disponible) BTU/Hr de entrada 5,000 8,000 10,000 16,000 15,000 24,000 mín. (disponible) Ajuste del regulador 4"... -
Page 38: Agencia De Instalación Calificada
AGENCIA DE INSTALACIÓN CALIFICADA La instalación y el remplazo de tuberías de a) Instalar, probar o remplazar tuberías de gas, de equipos o de accesorios para la gas o utilización de gas y la reparación y el mante- b) Conectar, instalar, probar, reparar o reali- nimiento de los equipos deben estar a cargo zar mantenimiento de equipos;... -
Page 39: Preparación Para La Instalación
PREPARACIÓN PARA LA INSTALACIÓN Botón de encendido Antes de comenzar el montaje o funciona- miento del producto, asegúrese de que todas Perilla de las partes están presentes. Compare las control piezas con la lista de contenido del paquete y la Figura 1. Si alguna parte falta o está da- ñada, no intente montar, instalar u operar el producto. -
Page 40: Aire Para Combustión Y Ventilación
AIRE PARA COMBUSTIÓN Y VENTILACIÓN ADVERTENCIA: Este calen- ADVERTENCIA: Este calen- tador no se debe instalar en un tador no se debe instalar en una espacio reducido o excepcional- habitación o espacio a menos mente hermético a menos que se que el volumen requerido de aire tomen las precauciones necesa- de combustión en interiores es... - Page 41 AIRE PARA COMBUSTIÓN Y VENTILACIÓN AIRE PARA VENTILACIÓN Aire del interior de la construcción Aire del exterior para ventilación para ventilación Proporcione aire fresco adicional mediante Este aire fresco viene de un espacio adyacente el uso de rejillas o conductos de ventilación. no confinado.
-
Page 42: Instalación
INSTALACIÓN AVISO: Este calentador está PRECAUCIÓN: Este calen- diseñado para utilizarse como tador crea corrientes de aire calefacción adicional. Use este caliente. Estas corrientes mue- calentador junto con su sistema ven el calor hacia la superficie de calefacción principal. No de las paredes próximas al instale este calentador como calentador. - Page 43 INSTALACIÓN UBICACIÓN DEL CALENTADOR TECHO Este calentador está diseñado para ser mon- Un mínimo tado en una pared. Para mayor comodidad y de 91.5 cm eficiencia, instale el calentador: (36") 15.2 cm (6") 1. Cuando hay un fácil acceso para la ope- Distancias ración, inspección y servicio.
- Page 44 Use únicamente el último orificio de cada extremo del soporte de montaje para fijarlo a MG10TBF la pared. Fije el soporte de montaje a la pared Pisos incombustible o principio de la mediante una de las dos maneras siguientes: alfombra de baldosas u otro material inflamable 1.
- Page 45 INSTALACIÓN Método de fijación a viga de pared 5. Coloque el soporte de montaje en la Para fijar el soporte de montaje a las vigas pared. Alinee el último orificio de cada de pared: extremo del soporte con los anclajes de pared.
- Page 46 INSTALACIÓN INSTALACIÓN DE PATAS DE LA Instalación de separadores de pared BASE OPCIONALES 1. Coloque el calentador sobre el soporte de 1. Align agujeros de tornillos en patas de la montaje de pared. base a la parte inferior del calentador. Una 2.
- Page 47 INSTALACIÓN SELECCIÓN DE GAS Este aparato viene ajustado INLET GAS PRESSURE MAX 1/2 PSIG (3.5 KPA) de fábrica para gas propano/ LP. No se requieren cambios para la conexión a propano/ Conexión de gas LP. Sólo un instalador o técnico de servicio calificado puede Figura 14 - Parte inferior del calentador realizar la selección de gas y la...
- Page 48 INSTALACIÓN 2. Aplique sellador de rosca a las roscas Utilice únicamente la tapa sumi- en un racor de conexión de latón NPT nistrada en el regulador. No utilice de 3/8". Mientras presiona, gire hacia la una tapa del tubo de la estantería. derecha el ajuste hasta que las roscas Esto puede dañar el émbolo.
- Page 49 INSTALACIÓN CONEXIÓN AL SUMINISTRO DE GAS ADVERTENCIA: Una per- PRECAUCIÓN: Para gas pro- sona de servicio capacitada pano/LP, nunca conecte el calenta- debe conectar el calentador al dor directamente al suministro de suministro de gas. Siga todas gas propano/LP. Este calentador las normas locales.
- Page 50 INSTALACIÓN Diámetros usuales de tubería de entrada El instalador debe proveer un regulador exter- Utilice tuberías de hierro negro de 3/8" o más no. El regulador externo reducirá la presión del grandes. La instalación debe incluir la válvula gas entrante. Debe reducir la presión del gas de cierre del equipo, la unión y el tapón con entrante de manera que esté...
- Page 51 INSTALACIÓN REVISIÓN DE LAS CONEXIONES DE GAS ADVERTENCIA: Después ADVERTENCIA: Nunca use una de instalar el calentador o de llama al descubierto para verificar darle servicio, pruebe todas las si hay fugas. Aplique líquido no conexiones y tubos de gas de la corrosivo para detectar fugas en unidad, tanto internas como ex- todas las uniones.
-
Page 52: Funcionamiento
INSTALACIÓN Comprobación de la presión de las conexiones de gas del calentador 1. Abra la válvula de cierre del equipo (con- (consulte la figura 19 o 20, página 51). sulte la figura 18, página 51). Aplique en todas las uniones algún líquido para detectar fugas que no sea corrosivo. - Page 53 FUNCIONAMIENTO INSTRUCCIONES DE ENCENDIDO 6. Continúe presionando la perilla de control 1. ¡ALTO! Lea la información de seguridad en la página 52. y, al mismo tiempo, oprima y suelte el botón de encendido. Esto encenderá el 2. Asegúrese de que la válvula de cierre del piloto.
-
Page 54: Conexión Eléctrica
FUNCIONAMIENTO ADVERTENCIA: Si el tipo de PRECAUCIÓN: no intente entrada de gas es NG, asegúrese ajustar los niveles de calefac- de que el quemador del piloto NG ción por medio de la válvula de encienda. Si el tipo de entrada de cierre del equipo. -
Page 55: Cableado Eléctrico
CONEXIÓN ELÉCTRICA INSTRUCCIONES DE CONEXIÓN A TIERRA Este calentador fue diseñado para su uso con 120 voltios. El cable tiene un enchufe, como se muestra en la Figura 23. Hay un adaptador Cubierta de disponible, como se muestra en la C, para Cover of la caja de conectar enchufes con conexión a tierra de... -
Page 56: Inspección Del Calentador
INSPECCIÓN DEL CALENTADOR IMPORTANTE: El propietario debe revisar frecuentemente los patrones de la llama del piloto y de la llama del quemador. Patrones de llama incorrectos indican la necesidad de limpieza o servicio de mantenimiento (consulte Cuidado y mantenimiento, página 57). ADVERTENCIA: Sólo una persona de servicio capacitada debe repararlo o darle servicio. -
Page 57: Cuidado Y Mantenimiento
CUIDADO Y MANTENIMIENTO ADVERTENCIA: Apague el calentador y deje que se enfríe antes de darle mantenimiento. PRECAUCIÓN: Debe mantener limpias las áreas de control, el quemador y las vias de circulación de aire del calentador. Inspec- cione estas áreas del calentador antes de cada uso. Haga que una persona de servicio calificada inspeccione el calentador una vez al año. - Page 58 CUIDADO Y MANTENIMIENTO ODS/PILOTO Utilice una aspiradora, aire comprimido o Electrodo del Quemador de encendedor un cepillo pequeño, de cerdas suaves para gas natural Termopar limpiarlos. Quemador de Si la llama del piloto tiene la punta amarilla, Gas Propano/LP indica la presencia de polvo y suciedad en el ensamble del piloto.
-
Page 59: Solución De Problemas
SOLUCIÓN DE PROBLEMAS ADVERTENCIA: Si percibe olor a gas • Cierre el suministro de gas. • No intente encender ningún aparato. • No toque ningún interruptor eléctrico; no use ningún teléfono en el edificio. • Llame inmediatamente a su proveedor de gas desde el teléfono de algún vecino. - Page 60 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción correctiva Cuando se presiona el 1. Electrodo de encendido 1. Remplace el electrodo del botón del encendedor, no está mal colocado. Electro- encendedor. hay chispa en el piloto/ do de encendido está roto. ODS.
- Page 61 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción correctiva El piloto/ODS se en- 1. La perilla de control no está 1. Presione la perilla de control ciende pero la llama se presionada completamente. completamente. extingue cuando la perilla 2. La perilla de control no se 2.
- Page 62 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción correctiva Llamas amarillas alta 1. No hay suficiente aire. 1. Revise el quemador en busca durante la combustión de polvo y residuos. Si los hay, en el quemador. limpie el quemador (consulte Cuidado y mantenimiento, en la página 57).
-
Page 63: Consejos Para Servicio
Es posible que tenga preguntas adicionales sobre la instalación, el funcionamiento o la solución de problemas. De ser así, póngase en contacto con ProCom Heating, Inc. al 1-866-573-0674. Al llamar tenga a la mano los números de modelo y serie de su calentador. - Page 64 PIEZAS MODELO MG10TBF www.usaprocom.com 200300-01B...
- Page 65 PIEZAS MODELO MG10TBF Esta lista contiene las piezas remplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones listadas en Piezas de repuesto en la página 68 de este manual. Art. MG10TBF Descripción Cant. Parte trasera del cuerpo...
- Page 66 PIEZAS MODELOS MG20TBF Y MG30TBF MG20TBF-BB Y MG30TBF-BB MG20TBF-BB Se muestra www.usaprocom.com 200300-01B...
- Page 67 PIEZAS MODELOS MG20TBF Y MG30TBF MG20TBF-BB Y MG30TBF-BB Esta lista contiene las piezas remplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones listadas en Piezas de repuesto en la página 68 de este manual. Art. MG20TBF MG30TBF MG20TBF-BB MG30TBF-BB Descripción...
-
Page 68: Piezas De Repuesto
PIEZAS DE REPUESTO Nota: use sólo piezas de repuesto originales. Esto protegerá la cobertura de su garantía para partes remplazadas bajo la garantía. PIEZAS CON GARANTÍA Comuníquese con los distribuidores autoriza- • los números de modelo y de serie de su dos de este producto. -
Page 69: Accesorios
ACCESORIOS Adquiera estos accesorios con su distribuidor local. Si no pueden proporcionarle estos ac- cesorios, comuníquese ProCom Heating, Inc. al 1-866-573-0674 para obtener información. VÁLVULA DE INTERRUPCIÓN DE EQUIPOS Para todos los modelos. Válvula de interrupción de equipos con 1/8". Llave de paso del TNP. - Page 70 NOTAS ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ www.usaprocom.com 200300-01B...
- Page 71 NOTAS ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ www.usaprocom.com 200300-01B...
-
Page 72: Garantía
No hacemos ninguna otra garantía, expresa o implícita. GARANTÍA LIMITADA ProCom Heating, Inc. garantiza que este producto está libre de defectos en materiales y componentes por un 1 año desde la fecha de la primera compra, siempre que el producto ha sido correctamente instalado por personal calificado de conformidad con todos los códigos locales e instrucciones de la unidad, opera-...
