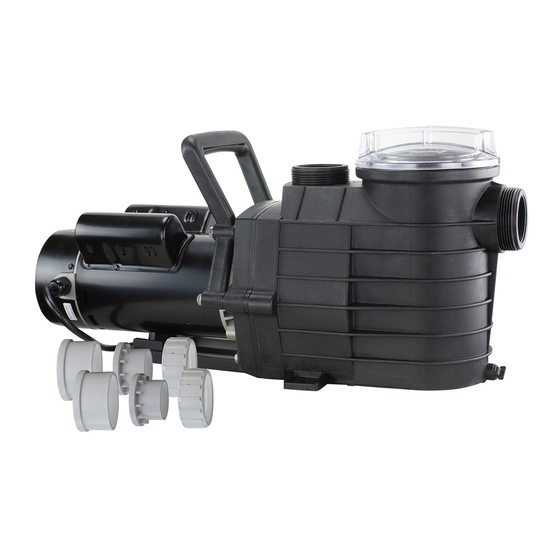

POOL PUMP
148014 1HP, 025191 1.65HP - SINGLE SPEED
DUAL VOLTAGE (115/230)
Español p. 17
ATTACH YOUR RECEIPT HERE
Serial Number
Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-800-742-5044, 7:30 a.m. - 5:00 p.m., EST, Monday - Friday.
SW1369 B
