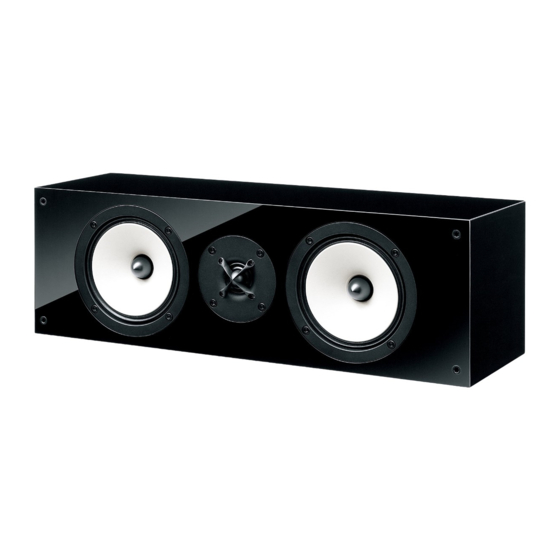

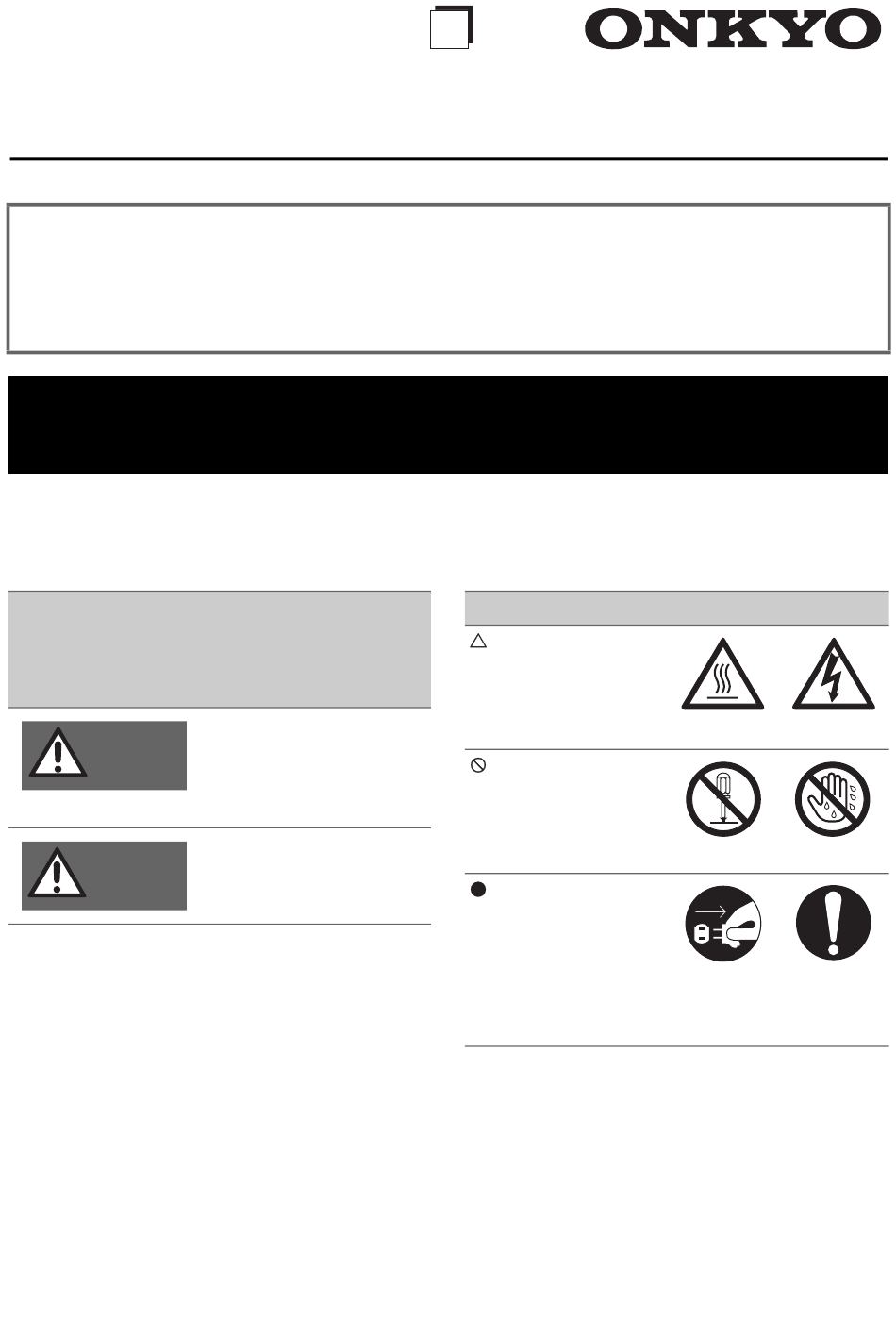

スピーカーシステム
D-509C
スピーカーシステムの表面塗装について
ピアノ塗装仕上げタイプのスピーカシステムは表面保護のため、ピアノクリーナーを塗布しており
ます。そのため、開封時、表面がくすんで見える場合があります。その際は湿った布などで一度全
体をふき取り、その後乾いた布でおふき取りください。
ご注意：布は傷付き防止のため、柔らかいものをご使用ください。
安全上のご注意
安全にお使いいただくため、ご使用の前に必ずお読みください。
電気製品は、誤った使いかたをすると大変危険です。
あなたや他の人々への危害や財産への損害を未然に防止するために、 「安全上のご注意」を必ずお守
りください。
「警告」と「注意」の見かた
間違った使いかたをしたときに生じることが想
定される危険度や損害の程度によって、 「警告」
と「注意」に区分して説明しています。
 警告
 注意
誤った使いかたをする
と、火災・感電などによ
り死亡、または重傷を負
う可能性が想定される内
容です。
誤った使いかたをすると、
けがをしたり周辺の家財
に損害を与える可能性が
想定される内容です。
J
a
記号は「ご注意く
ださい」という内容を
表しています。
記号は「〜してはい
けない」という禁止の
内容を表しています。
記号は「必ずして
ください」という強制
内容を表しています。
Ja-1
取扱説明書
絵表示の見かた
高温注意
分解禁止
電源プラグ
をコンセン
トから抜く
感電注意
ぬれ手禁止
必ずする
