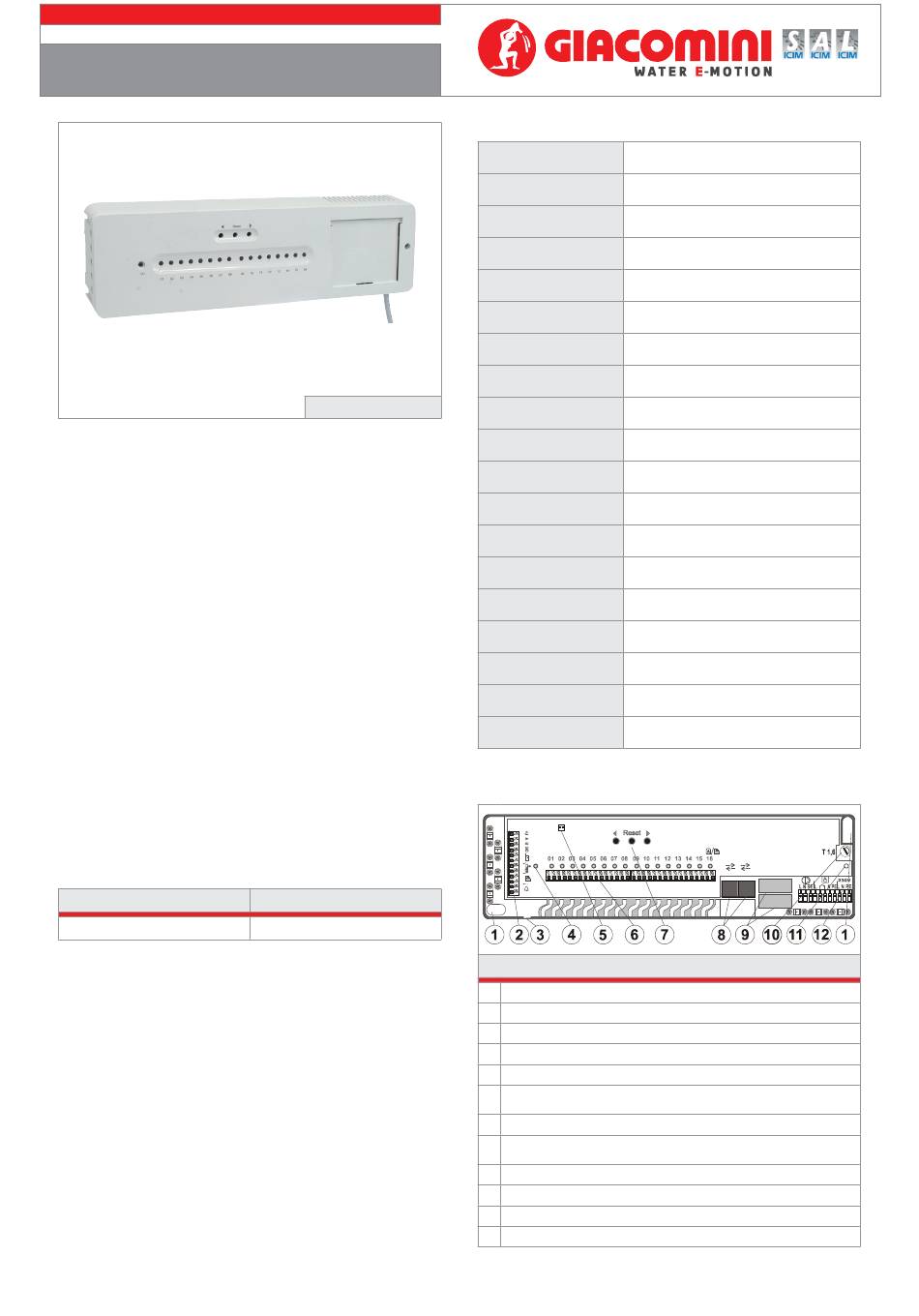

T
ermoregolazione wireless
0798ML Dicembre 2015 - December 2015
M
odulo di controllo wireless
W PM100W
ireless control unit

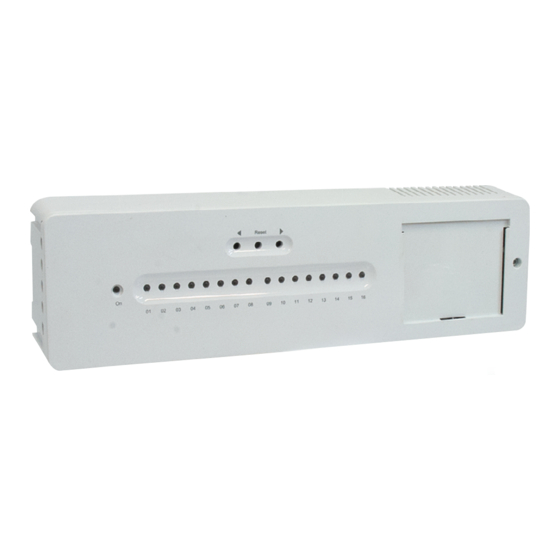

Descrizione - Description
Il modulo di controllo wireless PM100WY02 serve per il controllo dei circuiti
dell'impianto di riscaldamento, fino ad un numero massimo di 16 zone.
Il modulo di controllo comanda direttamente le teste elettrotermiche,
montate sugli stacchi del collettore di distribuzione.
Per gli edifici di grandi dimensioni è possibile collegare fino a 3 moduli,
permettendo quindi di controllare fino a 48 zone.
Il modulo di controllo PM100WY02 si può utilizzare in abbinamento ai
termostati wireless K400Y002 ed al display KD400Y002.
Il display touch-screen LCD KD400 permette di accedere ad alcune
funzioni opzionali, tra le quali: regolazione del circolatore dell'impianto
di riscaldamento, controllo della produzione dell'acqua calda sanitaria e
programmazione oraria.
The PM100WY02 control unit serves for the control of heating system circuits,
up to 16 zones. The unit controls the thermo-electric valves mounted on the
distribution manifolds outputs.
For the control of large premises up to 3 control units can be connected. This
combination allows to control of up to 48 zones.
The PM100WY02 control unit can work with the wireless thermostats K400Y002.
In combination with the KD400Y002 LCD touchscreen there are additional
functions like: regulation of the heating system circulator, control of sanitary hot
water production and time schedules.
Versioni e codici - Versions and product codes
Codice - Product code
PM100WY02
Codici di completamento - Completion codes
KD400Y002: display touch screen - touch screen display
K400Y002: cronotermostato wireless - wireless chronothermostat
K563PY002: sonda di temperatura - temperature probe
047U54518
PM100w
PM100W
Alimentazione - Power supply
230 Vac
Dati tecnici - Technical data
Alimentazione
230 Vac, 50 Hz
Power supply
Consumo
0,02 A standby; 0,3 A max.
Current consumption
Corrente massima di uscita
1,6 A
Maximum output current
Protezione integrata fusibile 1,6 A
Built in current protection fuse 1,6 A
Carico massimo del relè
10 A / 230 V
Maximum allowed relay load
Voltaggio uscite 1–16
24 Vdc
Voltage for outputs 1–16
Carico uscite 1–16 max. 0,4 A per ogni uscita, 1,6 A somma di tutte le uscite
Load for outputs 1–16 max. 0,4 A for each output, 1,6 A for sum of all outputs
Frequenza di comunicazione
868,1 MHz
Communication band
Portata RF ricevitore/trasmett. 100 m (spazio aperto)
RF range receiver/transmitter 100 m (open area)
N. massimo di dispositivi
48
Maximum no. of devices
Dimensioni
400 x 100 x 60 mm
Dimensions
Resistenza meccanica (EN 62262)
IK06
Mechanical resistance (EN 62262)
Alloggiamento (EN 60529)
IP30
Housing (EN 60529)
Ambiente operativo ambienti interni, umidità relativa max. 85 %
Operational environment general indoor, relative humidity max. 85 %
Temp. di esercizio (ambiente)
10÷40 °C
Operational temp. (environment):
Parametri Radio
ETSI EN 300 220
Radio parameters
EMC
EN 50130-4, EN 55022
EMC
Sicurezza
EN 60730-1
Safety
Può essere messo in funzione da:
ERC REC 70-03
Can be operated to:
Pannello frontale - Frontal panel
Legenda - Legend
1 Fori di montaggio - Mounting holes
2
Terminali Entrata / Uscita - Input / Output terminals
3 Foro cieco per antenna esterna - Blind hole for an external antenna
4 LED "ON" - LED "ON"
5 Connettore antenna - Antenna connector
Terminali uscita canale e indicazione LED 1-16
6
Channel output terminals and LED indication 1-16
7 Tasti Reset e Associazione - Reset and Enroll buttons
2 x connettori interfaccia di comunicazione
8
2 x communication interface connectors
9 Relè uscita - Output relay
10 Fusibile 1,6 A - Fuse 1,6 A
11 Vite per pannello frontale - Screw for the front panel
12 Terminali rete elettrica - Mains terminals
ISO ISO OHSAS
9001 14001 18001
0006/7 0032A/3 0064L/1
