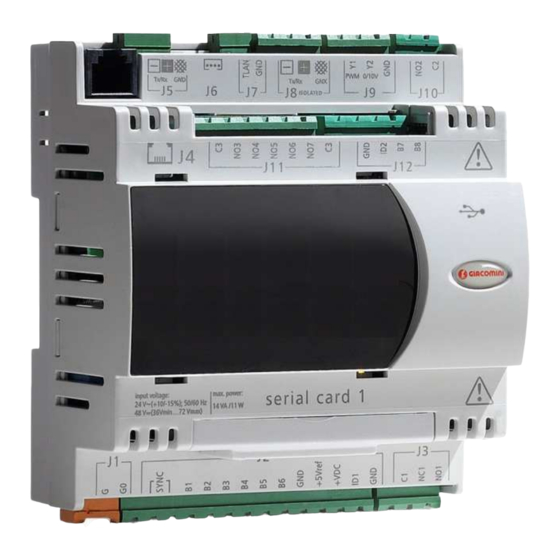

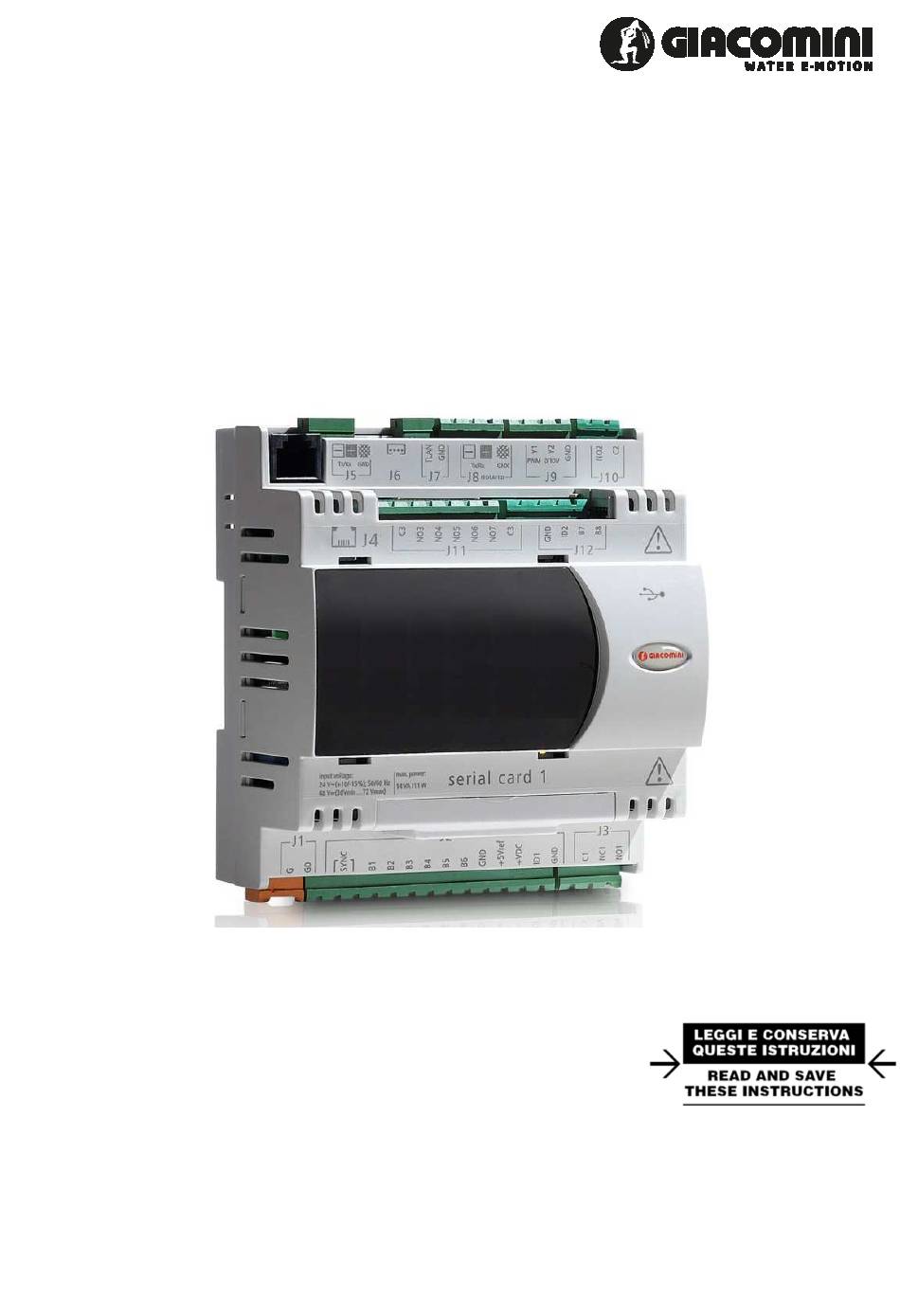

- Page 1 KPM30 Centralina di regolazione con display Built-In Display Control Unit KPM31 Centralina di regolazione cieca Control unit without display Foglio istruzioni Technical leaflet...
- Page 3 Simboli: Attenzione: il simbolo nel coperchio plastico del m o d u l o d i controllo indica di riferirsi al presente foglio istruzioni durante l’installazione elettrica.
-
Page 4: Versioni Disponibili
Il modulo KPM30 è dotato di display e di sei tasti multifunzione; questo permette le programmazione, tramite menù guidato, dei parametri dell’impianto ed il successivo monitoraggio dell’impianto da parte dell’utente. Il modulo KPM30 consente una rapida connessione ai termostati ambiente K492B e K495B/L e ai moduli di espansione KPM35, senza l’uso di dispositivi ausiliari quali cassette di distribuzione e/o relè... -
Page 5: Manutenzione
• separare l’alimentazione delle uscite digitali dall’alimentazione del KPM30 KPM3; • non fissare i cavi ai morsetti premendo con eccessiva forza il cacciavite per evitare di danneggiare il KPM30 KPM31; • scollegare dall’alimentazione il modulo di controllo prima di eseguire qualsiasi tipo di manutenzione o montaggio;... -
Page 6: Caratteristiche Tecniche
0,2 s tipico (applicazioni media complessità) Orologio Disponibile di serie ed integrato sulla base Caratteristiche della Batteria La batteria utilizzata all’interno del kpm30 kpm31 è di tipo a “bottone” al litio di codice CR2430 con tensione di 3Vdc di dimensioni 24mm x 3mm. - Page 7 “Collegamenti elettrici“). • La seriale 2 è progettata per essere MASTER. Questo implica che eventuali KPM30 KPM31 connessi come SLAVE, non possono essere connessi utilizzando la propria seriale 2. Tuttavia è ammessa la connessione di un solo SLAVE attraverso la propria seriale 2.
- Page 8 2.6 Ingressi Analogici Lunghezza max cavo 10 m Conversione analogica A/D converter a 10-bit CPU built-in Modelli TYPE A TYPE B NTC -50T90 ° C; R/T 10 k Ω a 25 ° C o NTC HT 0T150 ° C B1, B2, B3, B4, B5, B6, B1, B2, B3, B4, B5, B6 B7, B8 Tensione 0…1 Vdc...
-
Page 9: Uscite Analogiche
1kΩ (10 mA) per la Y2 0/10V, 470 Ω (10 mA) per la Y1 PWM 2.9 Uscite digitali Il KPM30 KPM31 prevede 7 uscite digitali. Per facilità di cablaggio i morsetti comuni di alcune uscite sono stati divisi in gruppi, a seconda della distanza di isolamento. -
Page 10: Dimensioni Meccaniche
3. DIMENSIONI meccaniche... -
Page 11: Descrizione Dei Morsetti
4. DESCRIZIONE DEI MORSETTI Legenda: connettore per l’alimentazione (G, G0) 24 Vac o 48 vdc (36 Vdc min...72 Vdc max) ingressi per sincronismo “SYNC“ per il taglio di fase e ingressi analogici NTC, 0...1 V, 0...5 V, 0...20 mA, 4...20 mA, +5 Vref per l’alimentazione sonde 5 V raziometriche e + VDC (+21 Vdc) per sonde attive uscita digitale... - Page 12 Collegamenti elettrici alimentazione COMUNE tra controllo e SYNC (*) l’uso della porta tLAN esclude l’uso della porta Field Bus e viceversa. Regole per lo smaltimento • Non smaltire il prodotto come rifiuto solido urbano ma smaltirlo negli appositi centri di raccolta. •...
- Page 13 Warning: the symbol in the plastic cover of the control, means to refert to this technical leaflet, during the electrical installation.
-
Page 14: Installation
Mechanical fastening The KPM30 / KPM31 is installed on a DIN rail. To fasten the unit to the DIN rail, press it lightly against the rail. The rear tabs will click into place, locking the unit to the rail. Removing the unit is just as simple, using a screwdriver through the release slot to lever and lift the tabs. -
Page 15: Maintenance
KPM30 KPM31t ; • to prevent damage to the KPM30 KPM31, do not fix cables to terminals by pressing the screwdriver with excessive force; • unplug the control before performing any maintenance or installation;... -
Page 16: Technical Specifications
NAND FLASH Memory 32 MByte Program Cycle Duration (indicative) 0.2 s typical (medium complexity applications) Clock Available as standard Battery Features The battery used within the kPM30 kMP31 is a lithium CR2430 code "dot" type with 3Vdc voltage; dimensions: 24mm x 3mm. - Page 17 Connections"). • The Serial 2 is designed to be MASTER. This implies that any KPM30 KPM31 connected as SLAVES, cann’t be connected using their serial 2. However, it is allowed the connection of a slave only through its serial 2.
- Page 18 2.6 Analog Inputs Maximum cable length 10 m Analog conversion A/D converter a 10-bit CPU built-in Models TYPE A TYPE B NTC-50T90 ° C, R / T 10 k at 25 ° C or NTC HT 0T150 ° C B1, B2, B3, B4, B5, B6, B1, B2, B3, B4, B5, B6 B7, B8 Voltage 0 ...
-
Page 19: Digital Outputs
1kΩ (10 mA) on Y2 0/10V; 470 Ω (10 mA) on Y1 PWM 2.9 Digital Outputs The KPM30 & KPM31 provide 7 digital outputs, with electromechanical or solid state relays (SSR). For ease of wiring the common terminals of some outputs were divided into groups, depending on the distance of insulation. -
Page 20: Mechanical Dimensions
3. Mechanical Dimensions... - Page 21 "SYNC" inputs for cutting phase and analog inputs NTC, 0 ... 1 V, 0 ... 5 V, 0 ... 20 mA, 4 ... 20 mA, +5 Vref for 5 V ratiometric probes supply & + VDC (+21 VDC) for active probes supply Digital Output KPM30 & KPM31 connections to download the application program connector for pLAN network Connector for pLD terminal Connector for tLAN network Opto-insulated “Field-Bus“...
-
Page 22: Electrical Connections
4.1 Electrical Connections Common power supply between control and SYNC (*) When using tLan port, Field Bus port cannot be used and vice versa. Guidelines for disposal • The product cannot be disposed as solid urban waste • This product contains a battery that must be removed by separating it from the rest of the product according to the following instructions before proceeding to its disposal. - Page 23 Rif. +080003341 – rel. 1.0 27/01/2014 GIACOMINI S.p.A. Via per Alzo 39, 28017 San Maurizio d’Opaglio (NO) Italy www.giacomini.com...
