Summary of Contents for Westermo MCI-211G

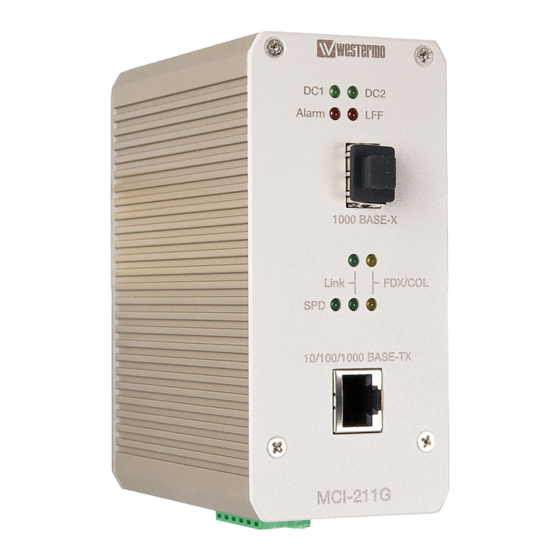

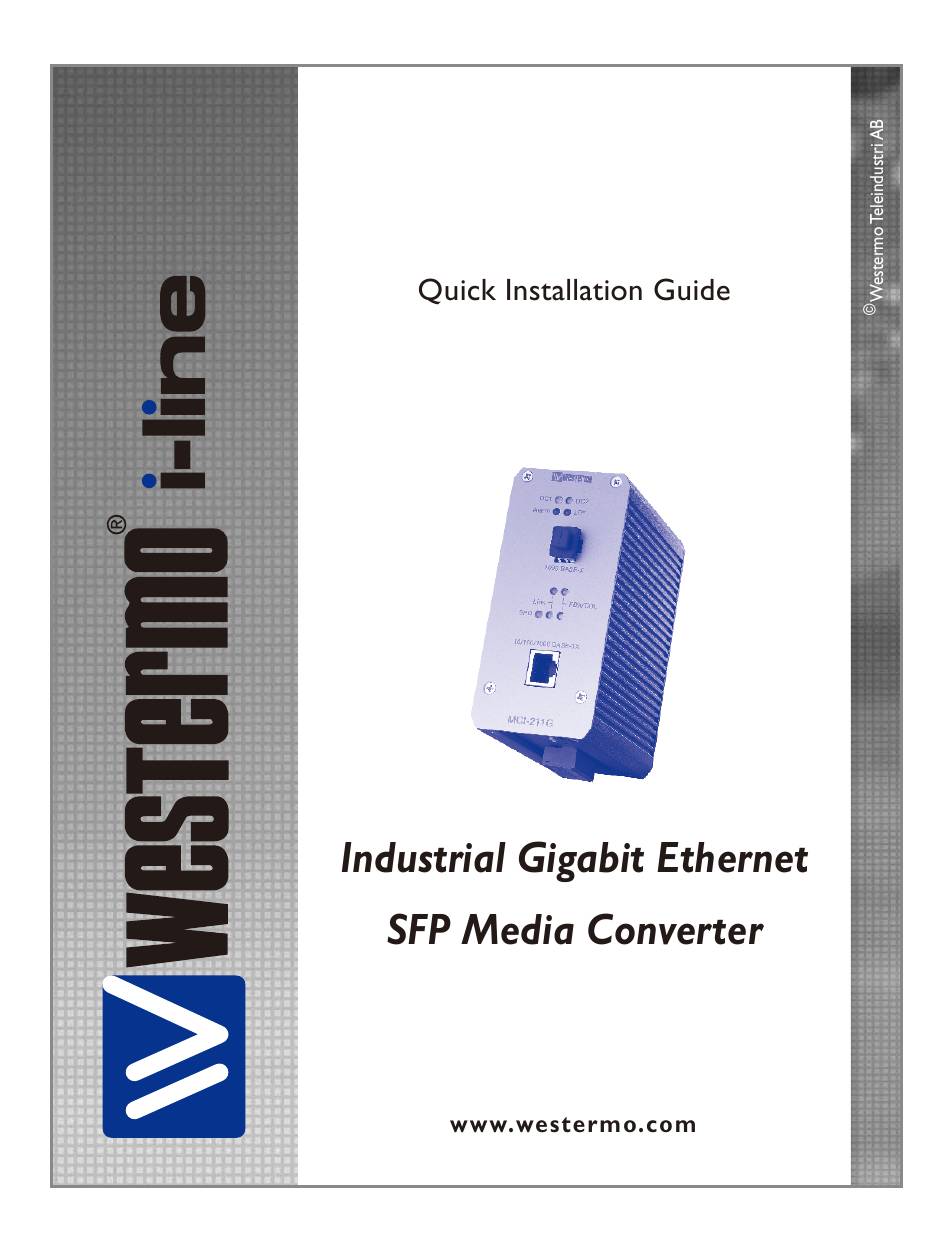

- Page 1 MCI-211G Proudly Distributed by Gross Automation | (877) 268-3700 www.westermosales.com | sales@grossautomation.com...
-
Page 2: Package Contents Check List
Alarms can be enabled/ disabled by dip switch. The fiber port supports SFP socket for several of SFP transceiver to achieve different link distance. MCI-211G is recommended to be powered by DC 24V with 12~48V range from the 6-pin removable terminal block. -
Page 3: Wiring The Relay Output
2. Install Gigabit SFP transceiver and make the connection: Connect the fiber port on your MCI-211G to another Gigabit Fiber Ethernet device, by following the figure below. Wrong connection will cause the fiber port not working properly. Proudly Distributed by Gross Automation | (877) 268-3700... - Page 4 To enable Link Fault Forwarding function at both of fiber and copper port. Once either one of copper or fiber port is disconnected, the MCI-211G will forced to turn-off the other port to alert the end of attached device. Note: Once the LFF is active and the cable event is recovered, (Link Fault Forwarding) the LFF DIP-switch must be re-triggered to arouse this function.
-
Page 5: Montage Des Gerätes
Der industrielle Gigabit Media Konverter MCI-211G, entsprechend IEEE 802.3 10Base-T, 802.3u 100Base-TX und 1000Base-T/SX/LX Standard, unterstützt die RJ-45 Kupfer nach Gigabit Lichtwellenleiter Wandlung mit Store und Forward Technologie. Der MCI-211G verfügt über ein robustes Metallgehäuse mit IP-31 Schutz zum Einsatz in rauher Umgebung (-25~70 C). -
Page 6: Netzwerk-Anschluss
Wie der Anschluß erfolgt, sehen Sie in Abbildung 3 Netzwerk-Anschluss 1. Anschluss des Ethernet Ports: Verbinden Sie mittels Ethernetkabel den UTP Port des MCI-211G mit dem des verwendeten Netzwerk-Gerätes. Der UTP Port unterstützt die Auto MDI/MDIX Funktion. Die Speed LED leuchtet bei einer 1000Mbps und blinkt bei einer 100Mbps Verbindung. Die LNK/ACT LED leuchtet bei einer bestehenden Verbindung und blinkt beim Versenden und Empfangen von Datenpaketen. - Page 7 nebenstehender Abbildung dargestellt. Bei einem falschen Anschluss arbeitet der LWL Port fehlerhaft. Der SFP LWL-Port unterstützt 2 LEDs für Link/Activity and Full Duplex/Collision. Sobald der LWL-Port eine Verbindung hat leuchtet die Link LED. Warnung Dies ist ein Klasse 1 Laser/LED Produkt. Nicht in den Laser/LED Strahl sehen.
-
Page 8: Montage De L'unité
Les alarmes peuvent être mises hors fonction par Dipswitch. Le port fibre supporte le socket SFP pour plusieurs émetteur-récepteur SFP. Il est recommandé d’alimenter le MCI-211G en 24V DC avec une plage de 12 à 48V par le bornier amovible de 6 Plots. MCI-211G... -
Page 9: Mise À La Terre
LNK/ACT s’allumera en fixe pour indiquer un lien et en clignotant lors de la transmission et réception de paquets. 2. Connexion au Transceiver SFP Gigabit: Connectez la fibre au port SFP du MCI-211G et l’autre extrémité au périphérique Ethernet Gigabit selon la Figure suivante. - Page 10 Mettre sur ‘’Enable’’ pour Activer l’alarme sur un défaut de Perte de lien sur les 2 types de ports (Fibre/Cuivre). Une fois un défaut de Connexion détecté sur le port Cuivre ou le port Fibre, le MCI-211G coupe les autres ports pour alerter les périphériques raccordés. ( Défaut Perte Lien) Note: Une fois le défaut LFF activé...
-
Page 11: Contenido Del Embalaje
Introducción El MCI-211G es un convertidor ethernet industrial Gigabit a fibra conforme a los estándares IEEE 802.3 10Base-T, 802.3u 100Base-TX y 1000Base-T/SX/LX, posibilitando la conversión RJ-45 cable a fibra Gigabit con la tecnología “store and forward”. Su robusto chasis metálico le permite trabajar en un amplio rango de temperatura (-25º~70º) al tiempo que le proporciona protección IP-31. -
Page 12: Conexión A La Red
1. Conectando los puertos ethernet: Conecte uno de los extremos del cable ethernet al Puerto UTP del MCI-211G y el otro al dispositivo de red. El puerto UTP soporta auto MDI/MDIX. El led Speed se iluminará fijo para conexiones a 1000M y parpadeará en enlaces a 100M. El led LNK/ACT se iluminará... - Page 13 Para habilitar la función Link Fault Forwarding en los puertos de fibra y cable. En el momento en que se desconecte tanto el puerto de fibra como el de cable, el MCI-211G desactivará el otro puerto para avisar al dispositivo conectado. (Link Fault Forwarding) Nota: Para reactivar la función LFF tras recuperar un evento en...
- Page 14 Proudly Distributed by Gross Automation | (877) 268-3700 www.westermosales.com | sales@grossautomation.com...
- Page 15 Proudly Distributed by Gross Automation | (877) 268-3700 www.westermosales.com | sales@grossautomation.com...
- Page 16 Proudly Distributed by Gross Automation | (877) 268-3700 www.westermosales.com | sales@grossautomation.com...
