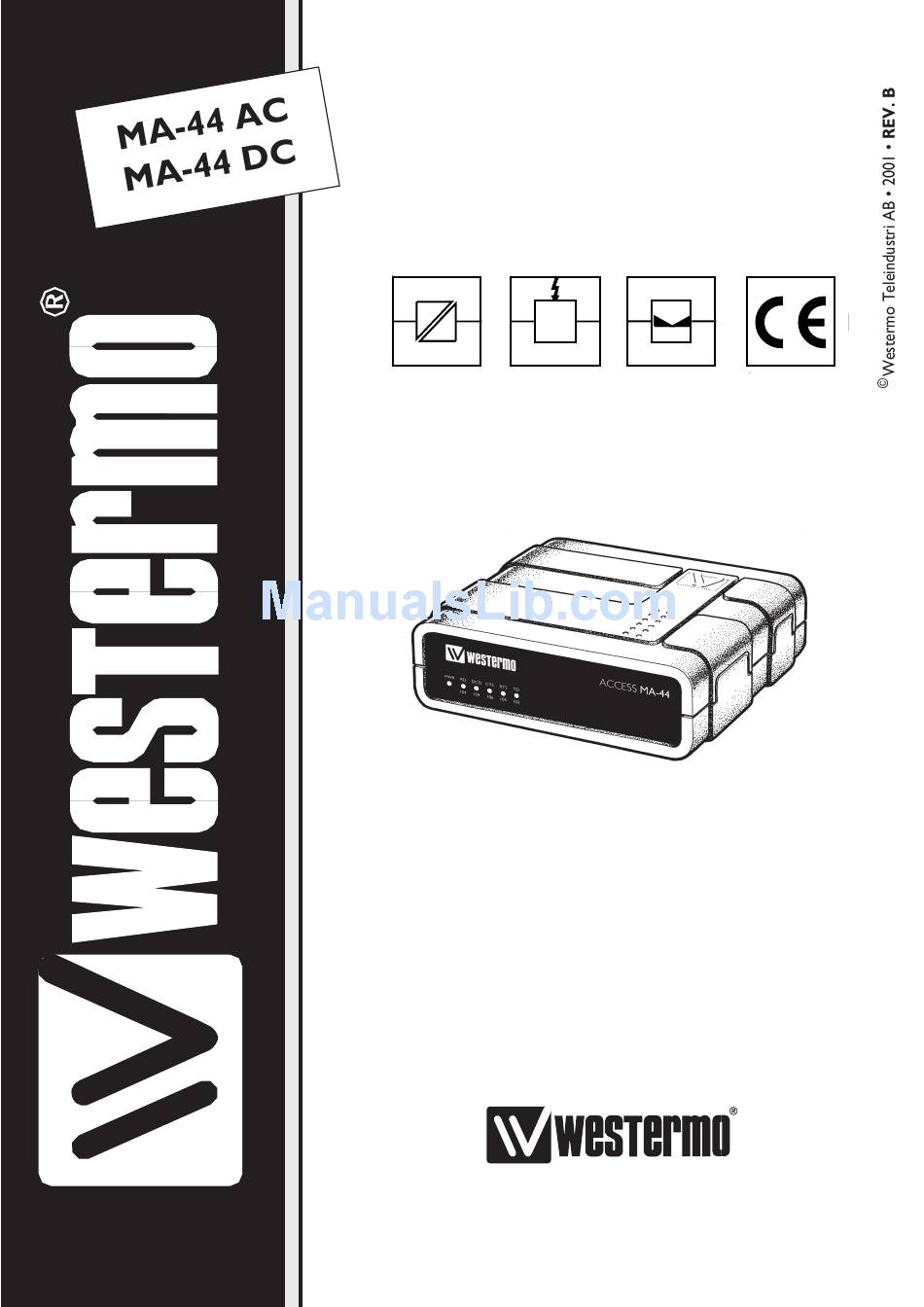

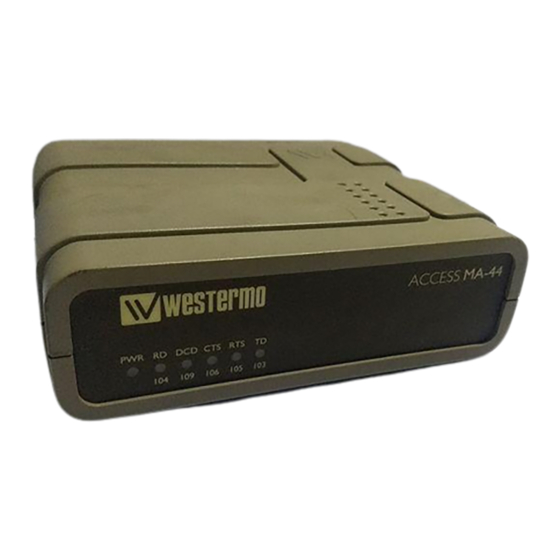

- Page 1 INSTALLATIONSANVISNING INSTALLATION MANUAL INSTALLATIONS ANLEITUNG 6044-2002 Galvanic Transient Balanced Isolation Protection Transmission Approved Omvandlare, RS-232 – RS-422/485 Converter, RS-232 – RS-422/485 RS-232 – RS-422/485 Wandler www.westermo.se...
- Page 3 Specifikationer MA-44 Överföring Asynkront, full/halv duplex eller simplex EIA RS-232-C/CCITT V.24 Gränssnitt 1 25-polig D-sub hylsdon, DCE EIA RS-422/RS-485/ CCITT V.11 Gränssnitt 2 Överföringshastighet Upp till 38,4 kbit/s Power, RD, DCD, CTS, RTS, TD Lysdioder Isolation Fullständig galvanisk isolation med optokopplare (data) resp.
- Page 4 Inställningar MA-44 kan genom inställningar anpassas till ett flertal olika driftförhållanden. Samtliga omkopplare i MA-44 är åtkomliga när lådans lock avlägsnas. Detta sker lätt med hjälp av t.ex en skruvmejsel. VARNING! ÖPPNA EJ ANSLUTEN ENHET LINE V.24/RS-232-C CONNECTION CONNECTION 1 2 3 4 5 Val av hastighet Vändtid (max) Hastighet...
- Page 5 2/4-tråds överföring Fabriksinställning 2-tråd 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 4-tråd 1 2 3 4 5 6 7 8 9 1 2 3 4 S2: 8-9 används ej Hjälptabell för inställning av databitar Terminering med fail-safe...
- Page 6 Anslutningar Linjeanslutning (5-polig skruvplint) Riktning Anslutning CCIT V.11 Benämning Mottagare A’ (R+) Mottagare B’ (R–) Sändare A (T+) Sändare B (T–) Skärm Definitionen R+/R–, T+/T– kan variera mellan olika tillverkare. Terminalanslutning (DCE) (RS-232-C/V.24, 25-Polig D-sub, hylsdon) Riktning Anslutning CCITT V.24 Signalnamn Benämning TD/Transmitted data...
- Page 7 Specifikationer 12–36 V DC Inspänningsområde Effektförbrukning Max 2 W 1 000 V Isolationsspänning Säkring F1 1,6 A snabb 5x20 mm I övrigt gäller MA-44 AC specifikationerna Inställningar Enligt MA-44 AC Anslutning Enligt MA-44 AC, förutom matning Ansl. Benämning POWER LINE V.24/RS-232-C...
- Page 8 Tips MA-44 arbetar med linjegränssnittet RS-422/485. RS-422/485 är gränssnitt konstruerade för multidroppapplikationer. Då man kopplar upp en RS-422 alt. RS-485 förbindelse skall man tänka på att installera ett bussnät, d.v.s det får inte vara förgreningar på kablaget. För att få rätt kabelavslutning skall masteromvandlaren samt den sist anslutna enhetens mottagare termineras.
- Page 9 Specifications MA-44 Transmission Asynchronous, full/half duplex or simplex EIA RS-232-C/CCITT V.24 Interface 1 25-position D-sub female, DCE EIA RS-422/RS-485/CCITT V.11 Interface 2 Data rate Up to 38.4 kbit/s Power, RD, DCD, CTS, RTS, TD Indicators Insulation Galvanic insulation with opto-coupler (data transmission) and transformer (supply) Insulation voltage 1 500 V...
-
Page 10: Switch Settings
Switch settings The MA-44 can through different switch settings be adapted to a variety of running conditions. To set the switches, open the plastic case with e.g. a screw-driver. DANGER! DO NOT OPEN CONNECTED UNIT LINE V.24/RS-232-C CONNECTION CONNECTION 1 2 3 4 5 Selection of data rate Turning time (max) Data... -
Page 11: Factory Settings
2/4-wire transmission Factory settings 2-wire 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 4-wire 1 2 3 4 5 6 7 8 9 1 2 3 4 S2: 8–9 not used Supervision table when selecting data bits Terminetion with fail-safe... - Page 12 Connections Line connection (5-Position screw-terminal) Direction Connection CCIT V.11 Description Receiver A’ (R+) Receiver B’ (R-) Transmitter A (T+) Transmitter B (T-) Shield The definations R+/R–, T+/T– can be various between different manufactures. Terminal connection (DCE) (RS-232-C/V.24, 25-Position D-sub, female) Direction Connection CCITT V.24...
-
Page 13: Line Connection
Power supply Power consumption Max 2W 1 000 V Insulation Fuse F1 1.6 A fast 5x20 mm All other specifications according to MA-44 AC Switch settings According to MA-44 AC Connections According to MA-44 AC, except power supply Power Connection... - Page 14 When a system is installed it should form a bus structure (see diagrams). Star shaped networks should never be created, there are other Westermo products designed to work in star net applications. To install correctly, an RS-422/485 network should be terminated at the correct points.
- Page 15 Technische Daten MA-44 Übertragungsarten Asynchron, Voll-/Halbduplex oder Simplex EIA RS-232-C/CCITT V.24 Schnittstelle 1 25 polige Sub-D-Buchse, Schraubklemme Schnittstelle 2 EIA RS-422/RS-485/CCITT V.11 Bis zu 38,4 kbit/s Übertragungsraten Betrieb, RD, DCD, CTS, RTS, TD Leuchtdioden Isolation Galvanisch Isoliert mittels Optokoppler (Datenübertragung) und Transformator (Spannungsversorgung) Isolationsspannung 1 500 V...
-
Page 16: Dip-Schalter Einstellung
DIP-Schalter Einstellung Das MA-44 bietet verschiedene Einstellmöglichkeiten zur Abstimmung auf verschiedenste Betriebsverhälnisse. Um die DIP-Schalter einzustellen muß die Gehäuseabdeckung z.B. mit Hilfe eines Schraubendrehers abgenommen werden. Achtung! Angeschlossene Geräte nicht öffnen LINE V.24/RS-232-C CONNECTION CONNECTION 1 2 3 4 5 Übertragungsrate und Umschaltzeit (max) Über-... - Page 17 2/4 Draht Übertragung Werkseinstellungen 2-Draht 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 4-Draht 1 2 3 4 5 6 7 8 9 1 2 3 4 S2: 8-9 nicht benutzt Übersichtstabelle für Datenlänge Termination mit fail-safe...
- Page 18 Leitungsanschluß (5-polige Schraubklemme) Richtung CCIT V.11 Beschreibung Empfänger A’ (R+) Empfänger B’ (R-) Sender A (T+) Sender B (T-) Schirmung Die Bezeichnungen R+/R–, T+/T– können abhängig vom Hersteller variieren. Terminal connection (DCE) (RS-232-C/V.24, 25-Position D-sub, female) Richtung Pin Nr. CCITT V.24 Beschreibung Bezeichnung TD/Transmitted data...
-
Page 19: Technische Daten
Leitungsanschluß 4-Draht 2-Draht RS-422 RS-485 MA-44 MA-44 Gerät Gerät Twisted Pairs A’ Sender Empfänger B’ Twisted Pairs Sender/ Sender/ Sender A’ A/A’ Empfänger A/A’ Empfänger Empfänger B’ B/B’ B/B’ Schirm Schirm 1) Bei Verwendung von abgeschirmten Kabeln den Schirm nur auf einer Seite anschließen um Erdströme zu vermeiden Übertragungsweiten: Benutzen Sie paarverseilte Leitungen. - Page 20 Tips Das MA-44 besitzt eine RS-422/485 Schnittstelle. Der Schnittstellenstandard RS-422/485 wurde für Mehrpunktverbindungen entwickelt. Dieser Standard ist für Busnetze (siehe Beispiele) geeignet. Sternnetze sollten vermieden werden. Für eine korrekte Installation eines RS-422/485 sollte an den richtigen Punkten die Termination eingeschaltet werden. Es sollte am Empfänger des Masters und letzten Slave die Termination gesetzt sein.
- Page 21 EIGENE KOMMENTARE ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................6044-2002...
-
Page 22: Block Diagram
J3 1) 1) The jumpers J2 and J3 are normally not mounted Westermo Teleindustri AB • SE-640 40 Stora Sundby, Sweden Phone +46 16 42 80 00 Fax +46 16 42 80 01 E-mail: info@westermo.se • Westermo Web site: www.westermo.se...
