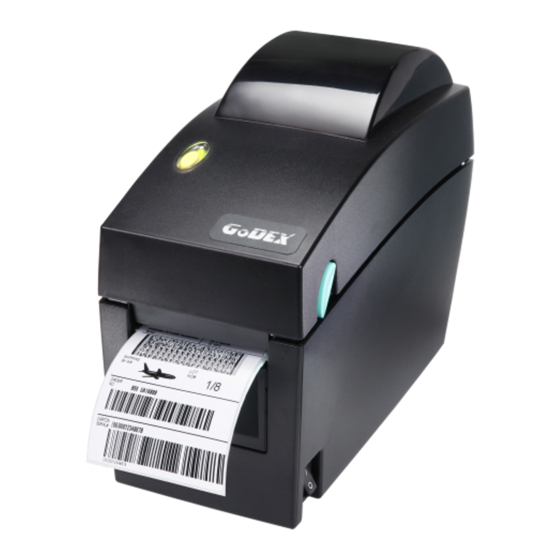

- Page 1 DT 系列 操作手冊 DT2 / DT2x / DT4 / DT4x USER MANUAL : DT series VERSION : Rev. G.4 ISSUE DATE : 2020.08.28 : 920-014231-00...
- Page 2 Edition, 2007-03, CSA C22.2 No. 60950-1-03, 1st Edition, 2006-07, CFR 47, Part 15 WARNING This is a Class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures. 此为Class A产品，在生活环境中，该产品可能造成无线电干扰，在这种情况下， 可能需要用户对其干扰采取切实可行的措施。 DT series User’s Manual...
- Page 3 Only use with power supply adapter model: WDS060240P (9A). Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. Specifications are subject to change without notice. DT series User’s Manual...
-
Page 4: Table Of Contents
4-2. NetSetting操作接口 ..................... 19 第 5 章 条形码机选购装备 ................26 5-1. 自动剥纸器模组安装说明 ....................26 5-2. 裁刀模组安装说明 ......................29 第 6 章 保养维謢与调校 .................. 32 6-1. 印表头保养与清洁 ......................32 6-2. 裁刀卡纸排除 ........................ 32 6-3. 黑线纸注意事项 ......................33 附录 ........................35 DT series User’s Manual... -
Page 5: 第 1 章 条形码机
纸张厚度: 0.076 mm (0.003吋) ~ 0.20 mm (0.008吋) (0.008吋) 纸卷外径: 最大直径127 mm (5吋) 纸卷外径: 最大直径127 mm (5吋) 纸卷轴芯: 25.4 mm (1吋) / 38.1 mm (1.5吋) 纸卷轴芯: 25.4 mm (1吋) / 38.1 mm (1.5吋) 程式语言 EZPL, GEPL, GZPL，可自动切换 DT series User’s Manual... - Page 6 长度: 218 mm (8.58吋) 长度: 218 mm (8.58吋) 机体尺寸 高度: 172 mm (6.77吋) 高度: 166 mm (6.53吋) 宽度: 100 mm (3.94吋) 宽度: 168 mm (6.61吋) 机体不含其他耗材或选购配备重量为1.2公斤(2.65 机体不含其他耗材或选购配备重量为1.5公斤(3.3 机体重量 磅) 磅) 裁刀 自动剥纸器 选购项目 外挂纸卷架(最大纸卷外径为10吋) 外接式正向/反向回卷器 选购项目请洽询原购买单位。上述规格若有变动，均以实际出货为主，恕不另行通知。以上所引用之商标版权均属原公 司所有。 因应不同耗材特性，实际列印尺寸须视实际耗材适配而定。 ***刀具为选购品，若有安装刀具，请勿让儿童接近。 DT series User’s Manual...
- Page 7 SDK: Win CE, .NET, Windows Vista, Windows 7, Windows 8 & 8.1, Windows 10, Android, Mac, iOS Bitmap字体: 6, 8, 10, 12, 14, 18, 24, 30, 16X26 and OCR A & B Bitmap字体列印方向可旋转角度为0°, 90°, 180°, 270°，字体可单独旋转角度为0°, 90°, 180°, 内建字体 270°，并可水平或垂直放大8倍 向量字体(scalable font)，可旋转角度为0°, 90°, 180°, 270° DT series User’s Manual...
- Page 8 湿度 储存湿度: 10-90%, non-condensing. 安规 CE(EMC), FCC Class A, CB, cUL, CCC 长度: 218 mm (8.58吋) 机体尺寸 高度: 172 mm (6.77吋) 宽度: 100 mm (3.94吋) 机体重量 机体不含其他耗材或选购配备重量为1.2公斤(2.65磅) 裁刀 自动剥纸器 选购项目 外挂纸卷架(最大纸卷外径为10吋) 外接式正向/反向回卷器 选购项目请洽询原购买单位。上述规格若有变动，均以实际出货为主，恕不另行通知。以上所引用之商标版权均属原公 司所有。 因应不同耗材特性，实际列印尺寸须视实际耗材适配而定。 ***刀具为选购品，若有安装刀具，请勿让儿童接近。 DT series User’s Manual...
- Page 9 Bitmap fonts: 6, 8, 10, 12, 14, 18, 24, 30, 16X26 and OCR A & B Bitmap fonts 0°, 90°, 180°, 270° rotatable, single characters 0°, 90°, 180°, 270° rotatable 内建字体 Bitmap fonts 8 times expandable in horizontal and vertical directions Scalable fonts 0°, 90°, 180°, 270° rotatable DT series User’s Manual...
- Page 10 Height: 6.53” (166 mm) Width: 6.61” (168 mm) 机体重量 3.3 lbs (1.5Kg) ,excluding consumables Cutter Module Label Dispenser 选购项目 External label roll holder for 10” (250 mm) O.D. label rolls External label rewinder *选购项目请洽询原购买单位。上述规格若有变动，均以实际出货为主，恕不另行通知。以上所引 用之商标版权均属原公司所有。 **因应不同耗材特性，实际列印尺寸须视实际耗材适配而定。 ***刀具为选购品，若有安装刀具，请勿让儿童接近。 DT series User’s Manual...
-
Page 11: 条形码机各部位介绍
1-3. 条形码机各部位介绍 LED指示灯 FEED键 上盖 电源开关 上盖开启钮 印表头释放钮 纸滚动条固定柱 印表头模块 纸滚动条 标签调整杆 底座前饰板 DT series User’s Manual... - Page 12 滚轮遮盖 纸张侦测器 橡胶滚轮 电源插座 USB接头 折迭纸进纸口 串行埠(RS-232) Ethernet端口 底座遮盖 悬挂孔 DT series User’s Manual...
-
Page 13: 第 2 章 条形码机标准配备安装说明
第 2 章 条形码机标准配备安装说明 2-1. 标签纸安装 同时按住机器两边的 上盖开启钮， 往上方开 启上盖。 按下纸滚动条固定扣 以松开纸滚动条。 将纸滚动条固定柱往 上拉并把纸滚动条上 提。 将标签纸卷放入纸滚 动条上。 将纸滚动条恢复水平 并把纸滚动条固定柱 往下推回原位。 DT series User’s Manual... - Page 14 将纸张从标签调整杆 下方穿过并往前走纸。 移动标签调整杆至贴 齐纸张边缘为止。 盖回上盖， 即完成标签 纸的安装。 DT series User’s Manual...
-
Page 15: 纸滚动条心变换
2-2. 纸滚动条心变换 将纸滚动条固定柱往 上拉到底并把纸滚动 条上提。 依照图示将纸滚动条 往机器外侧转换方 向，接着再把纸滚动 条旋转回原来位置， 如此即可把纸滚动条 末端锁扣的方向上下 转换。 【注意】 若纸滚动条固定柱上拉时 未拉到底，则纸滚动条将 无法旋转。 当纸滚动条末端的锁 1吋轴心 扣位于滚动条上端 时，适用于轴心为 1 吋的纸卷。右图蓝色 方框内亦有标明适用 轴心尺寸。 当纸滚动条末端的锁 1.5吋轴心 扣位于滚动条下端 时， 适用于轴心为 1.5 吋的纸卷。 DT series User’s Manual... -
Page 16: 计算机连结
2-3. 计算机连结 确认条形码机电源开关是位于关闭的位置。 将随机所附之电源线一端接于一般家用电源，另一端接于条形码机之电源插座。 传输线一端接于条形码机之传输埠上， 另一端接于计算机。 传输线的类型视所购买的配备而有 所不同，请依实际的配件安装。 在纸张装妥的情形下打开条形码机电源开关，等待条形码机之电源指示灯亮即可。 DT series User’s Manual... -
Page 17: 驱动程序安装方式
2-4. 驱动程序安装方式 将产品光碟置入光碟机里，开启 "Windows Drivers"档案夹。 点击条码机驱动程式安装图示后开 始进行安装。 依照安装视窗的指示进行安装。 选取"安装印表机驱动程式"。 选取安装的条码机型号。 DT series User’s Manual... - Page 18 指定印表机连接埠。 指定印表机名称并完成「印表机共 用」的设定。 在印表机设定页确认所有安装设定 皆正确后按下「完成」键，即可开始 复制驱动程式档案。 当驱动程式档案复制结束之后即可 完成驱动程式安装，在 Windows 控 制台的「印表机和传真」选项里即会 新增刚完成安装的条码机图示。 DT series User’s Manual...
-
Page 19: 第 3 章 条码机设定
及简述说明如下： LED灯号 响声 状态 说 明 绿 正常状态 持续按住FEED键并打开条码机电源 条码机可针对目前安装的纸张进行侦 测及定位， 定位完成后条码机会自动印 红(闪烁) 自动侦测纸张 出自我测试页， 测试页内容说明请参照 第16页的说明。 3-3. 标签纸自动侦测及定位 条码机可自动侦测标签(黑线纸)并自动记录侦测结果，如此在列印时即无须再设定标签长度，而条 码机亦会感应每张标签(黑线纸)的位置。 请先检查纸张是否已正确安装于条码机上。 关闭电源，按住 FEED 键。 打开电源(此时仍按住 FEED 键不放)，等待 LED 指示灯闪红灯后放开 FEED 键，条码机即开始 进行标签纸自动侦测及定位，条码机会将自动侦测及定位的结果记录下来。 完成自动测及定位后， 条码机即会将侦测结果及条码机相关设定内容自动列印出一张自我测试 页。 DT series User’s Manual... -
Page 20: 自我测试
3-4. 自我测试 条码机的自我测试页内容， 可帮助使用者检查条码机本身是否正常无故障， 自我测试页各项内容的 说明如下： 【备注】 若要取得更多进阶设定选项，例如「纸张侦测感应器切换」或「倾印模式」等的相关资讯，敬请参 阅「命令手册」。 DT series User’s Manual... -
Page 21: 操作错误讯息
侦测不到纸， 请重做Auto Sensing。 纸张用尽 请更换纸张。 可能原因有：卡纸/纸张掉落在滚轴 之后/找不到标签间距或黑线标记/ 红 连续2次2声 纸张传送不正常 黑线标纸用完，请依实际使用情况 调整。 印表机会印出”Memory 红 连续2次2声 删除记忆体内不需要的资料 full”，表示记忆体空间已满 印表机会印出”Filename can 请使用 ~X4 命令将所有档案列印 红 连续2次2声 not be found”，表示找不到 出来，再核对送到印表机的名称是 档案 否正确及存在否 印表机会印出”Filename is 红 连续2次2声 更换档名之后再下载一次 repeated”，表示档名重复 DT series User’s Manual... -
Page 22: 第 4 章 网络软件Netsetting
第 4 章 网络软件NetSetting 4-1. 安装NetSetting软件 NetSetting软件是在您使用网络联机远程操作打印机时所必需的操控软件，您可以在产品内附的 光盘里或从官方网站下载此软件的安装档案，之后请依照以下的步骤进行软件的安装。 步骤-01 将产品光盘置入光驱里，开启“Ethernet”档案夹。 步骤-02 点击NetSetting软件的安装图标后开始进行安装。 步骤-03 依照安装窗口的指示进行安装。 步骤-04 可指定安装的路径 步骤-05 按下“下一步”键，即可开始复制软件档案。 步骤-06 安装完成之后即可在桌面看到NetSetting软件的启动图标。 DT series User’s Manual... -
Page 23: Netsetting操作接口
4-2. NetSetting操作接口 按下NetSetting软件的启动图标后，可以看到如下图的开始页面，在开始页面里会显示一些打印 机和PC的基本信息。。 按下放大镜的图标，NetSetting软件即会开始寻找目前在您的网络环境中已经联机的Godex打印 机，所有已联机的打印机会显示在上图的打印机列表中。 NetSetting操作接口分为六大类，可针对各种不同的网络设定进行操作及变更。但为了确保网络 设定的安全性，在进行操作之前您必须先输入正确的密码。 【注意】 默认的网络安全设定密码为1111，稍后您可以在 “IP Setting” 页面里进行变更。 DT series User’s Manual... - Page 24 IP设定 在IP设定的页面里，你可以设定打印机名称、Port number、Gateway以及网络设定安全密码，除 此之外您也可以将条形码机的IP地址设定为固定IP或DHCP。 按下“设定”键可以使设定值生效，按下“重取数据”键则可以更新目前设定的数值。 【注意】 1. 在进行网络环境设定的变更时，您必须具备基本的网络知识，若需取得相关的网络环境设定参 数，建议您联系您的网络管理人员。 2. 如开启DHCP时, 找到的IP位址如果是IP = 169.254.229.88，Netmask = 255.255.0.0， Gateway = 不变(上一个值)，为无效的IP位置。 DT series User’s Manual...
- Page 25 警告讯息通知路径设定 当打印机发生错误时，NetSetting可将警告讯息发送到您指定的邮件地址。警告讯息可经由SMTP (Simple Mail Transfer Protocol) 或SNMP (Simple Network Management Protocol) 来发送。 在“警告讯息通知路径设定”页面里，您可以针对SMTP及SNMP的设定值进行设定或修改。 按下“设定”键可以使设定值生效，按下“重取数据”键则可以更新目前设定的数值。 DT series User’s Manual...
- Page 26 告警讯息设定 您可以针对打印机发生错误时的不同状况设定是否需要发送告警讯息， 也可以设定告警讯息是经由 SMTP、SNMP或两者同时发送。 按下“设定”键可以使设定值生效，按下“重取数据”键则可以更新目前设定的数值。 DT series User’s Manual...
- Page 27 打印机组态设定 设定或变更已联机的打印机组态，您可以在此设定页面里完成主要的打印机设定项目。 按下“设定”键可以使设定值生效，按下“重取数据”键则可以更新目前设定的数值。 DT series User’s Manual...
- Page 28 命令窗口 “命令窗口”可提供您一个与打印机远程沟通的接口，让您可经由此窗口，以传送打印机命令的方 式操作打印机。 您可以在“Input Command”区块里输入打印机命令，然后按下“Send Command”键将命令 内容传送到打印机执行。部份打印机命令执行后会回传讯息者，则会将回传讯息显示在"Output Message"区块里。 按下“Send Command”键可以将打印机命令经由网络传送到打印机，藉此实现远程操作功能。 DT series User’s Manual...
- Page 29 韧体更新 在“韧体更新”页面可以显示出目前打印机的韧体版本，如果您需要更新打印机韧体时，只要指定 新版打印机韧体档案的存放位置， 按下 “开始下载更新韧体” 键后， 即可进行远程打印机韧体更新。 除了进行打印机韧体更新之外，您也可以按下“恢复系统出厂设定值”键来将打印机的各种设定值 都回复到出厂时的状态。 DT series User’s Manual...
-
Page 30: 第 5 章 条形码机选购装备
第 5 章 条形码机选购装备 5-1. 自动剥纸器模组安装说明 剥纸器模块 螺丝*2 【注意1】 剥纸器模块装置时，请先将电源 开关关闭。 【注意2】 最大剥纸宽度为110mm (for DT-4)，或54mm (for DT-2)。背 纸规格建议厚度在0.06mm ± 10%，纸质基重为65g/m2 ± 6% 会得到最佳之剥纸效果。 同时按住机器两边的上盖开 启钮，往上方开启上盖。 按住底座前饰板两侧上方向 下用力，即可将前饰板拆下。 前饰板移除后可看到机器底 座预留的穿线孔。 将自动剥纸器的电源线穿过 线孔伸入机器内部。 将自动剥纸器对准底座凹槽 上的两个定位点后，再把剥 纸器安置于底座凹槽上。 DT series User’s Manual... - Page 31 部的螺丝孔 对准机器底 部的螺丝孔， 以螺丝将剥 纸器锁合固 定。 打开底座遮 打开底座遮盖 盖的固定扣， 后，可以看见 将底座遮盖 两个预留的螺 移除， 即可看 丝孔，把剥纸 到机器主板。 器底部的螺丝 孔对准机器底 【注意】 部的螺丝孔， 若无法顺利取下底座遮盖，请用随手可取得的 以螺丝将剥纸 扁平式工具，例如铜板等撬开。 器锁合固定。 将先前已伸入机器内部的自 动剥纸器电源线插头，对准 如图标的位置插上主板上的 插座。 【注意】 主板上有两个插座，分别是自动 剥纸器与裁刀插座，请务必确认 pin 脚数再插入正确的插座。 插上电源线后即可把底座遮 盖盖回，接着把机器回复至 正面朝前。 DT series User’s Manual...
- Page 32 10. 将自动剥纸器如图示方向打 开。 11. 参照 2-1 节的说明完成标签 纸的安装后，将第一张标签 撕下，将背纸穿入滚轮与撕 纸钢片之间。 【注意】 建议配合剥纸使用时的标签尺寸 高度为25mm以上。 【建议】 加装脱纸模组装置时，停歇点设 定数值(^E)建议为 9(for DT-4)或 8(for DT-2)。 12. 将标签背纸如右图所示方向 穿出自动剥纸器。 13. 标签安装完成后将自动剥纸 器扣合。 14. 按住 FEED 键将标签定位后 即完成自动剥纸器安装。 DT series User’s Manual...
-
Page 33: 裁刀模组安装说明
5-2. 裁刀模组安装说明 裁刀模块 螺丝*2 【注意1】 安装裁刀模块装置时，请先将电 源开关关闭。 【注意2】 本裁刀不适用于有背胶之标签 纸，如裁切有背胶之标签将会污 染裁刀及减低使用上的安全性。 此裁刀最大裁切的宽度为114 mm，使用寿命在裁切120g/㎡ 纸质时为1,000,000次，而在裁 【注意 】 切120g/㎡至170g/㎡纸质时为 500,000次。 建议配合裁刀使用时的标签尺寸高度为 或 30mm(for DT-4) 以上。 40mm(for DT-2) 同时按住机器两边的上盖 开启钮，往上方开启上盖。 按住底座前饰板两侧上方 向下用力，即可将前饰板拆 下。 前饰板移除后可看到机器 底座预留的穿线孔。 将裁刀模块的电源线穿过 线孔伸入机器内部。 将裁刀模块安置于底座的 凹槽内。 DT series User’s Manual... - Page 34 留的螺丝孔， 开螺丝以打 把裁刀底部 开底座遮盖。 的螺丝孔对 准机器底部 的螺丝孔， 以 螺丝将裁刀 锁合固定。 打开底座遮 打开底座遮 盖的固定扣， 盖后， 可以看 将底座遮盖 见两个预留 移除， 即可看 的螺丝孔， 把 到机器主板。 裁刀底部的 螺丝孔对准 机器底部的 螺丝孔， 以螺 丝将剥纸器 锁合固定。 将先前已伸入机器内部的 裁刀模块电源线插头，对准 如图标的位置插上主板上 的脚座。 插上电源线后即可把底座 遮盖盖回，接着把机器回复 至正面朝前。 DT series User’s Manual...
- Page 35 10. 参照 2-1 节的说明以安装标 签纸。 【注意】 加装裁刀模组后，不建议以内卷 纸列印，以避免可能发生故障。 11. 将标签纸继续穿过裁刀模 块，即可完成裁刀模块的安 装。 【建议】 加装裁刀模组装置时，停歇点设 定数值(^E)建议为 33(for DT-4) 或 29(for DT-2)。 DT series User’s Manual...
-
Page 36: 第 6 章 保养维謢与调校
保持闭合外， 所使用的纸张也要注意是否有 灰尘或其它污物附着， 以保持打印质量并可 延长印表头使用寿命。 印表头的清理步骤如 下： 先关闭电源。 开启上盖即可看见印表头(见附图中箭 头所指之处)。 若印表头上有附着粘结之标签纸或其 它污物，请用软布料沾工业酒精清除。 【注意1】 建议印表头每周清理 1 次。 【注意2】 清理印表头时， 请注意清洁的软布上是否有 附着金属或坚硬物质， 若使用不洁的软布而 造成印表头的损坏，则不在科诚保固条件 内。 6-2. 裁刀卡纸排除 将机器底部抬起， 即可看到位于裁刀模 块下方的裁刀盖固定螺丝。 移除裁刀盖固定螺丝，将裁刀盖取下。 在裁刀模块侧边有一裁刀调整螺丝， 利 用一字起子以逆时针方向转动螺丝将 内部裁刀松开，即可将卡纸移除。 卡纸排除之后， 再将调整螺丝以顺时针 方向调回原位。 DT series User’s Manual... -
Page 37: 黑线纸注意事项
6-3. 黑线纸注意事项 当使用黑线纸列印时，若黑线纸的宽度等于条码机本身的最大进纸宽度(DT2为60mm; DT4为 118mm)时，有可能会因为黑线纸背面的黑标区块超出Sensor感测的范围而造成错误，因此在使 用这类型黑线纸列印时，请确认背面的黑标区块是在下述的范围内。 使用60mm宽的黑线纸时，黑线标记须离纸张边缘： A尺寸：13.1mm以上 B尺寸：5mm以下 C尺寸：8.1mm以上 使用118mm宽的黑线纸时，黑线标记须离纸张边缘： A尺寸：10.05mm以上 B尺寸：1.95mm以下 C尺寸：8.1mm以上 DT series User’s Manual... - Page 38 ◆ 使用内建命令~T检查印表头是否打印完整。 ◆ 检查使用的耗材是否质量不佳 ◆ 打印位置不符所望 检查移动式侦测器是否有纸张附着其上。 ◆ 检查标签调整杆是否贴齐纸卷边缘。 ◆ 打印时，跳至次张标签 检查标签纸高度及间隔设定是否有误。 ◆ 检查移动式侦测器是否被纸张附着其上。 ◆ 打印不清晰 检查打印明暗度设定是否不足。 ◆ 印表头是否有残胶附着须清理。 ◆ 使用裁刀时，标签纸割截不正 检查标签纸是否装置歪斜。 ◆ 使用裁刀时，标签纸切不断 检查标签纸厚度是否超过0.2mm。 ◆ 使用裁刀时，标签纸不出或割截 检查裁刀是否闭合。 ◆ 不规则 使用剥纸功能不佳 检查剥纸侦测器是否被灰尘蒙蔽或纸张附着其上。 ◆ 检查标签纸是否安装妥当。 ◆ 【注意】若以上建议仍无法解决问题，请与经销商联系。 DT series User’s Manual...
- Page 39 RS232 HOUSING (9-pin to 9-pin) DB9 SOCKET DB9 PLUG +5V,max 500mA PRINTER 【注意】： 与 总输出电流最大不能超过 。 parallel port serial port 500mA USB接口 连结器型式 : Type B PIN NO. FUNCTION VBUS 内部接口 UART1 wafer Ethernet module E_MD E_MD E_RST E_RST DT series User’s Manual...
