EVOLVEO bezdrátová venkovní siréna

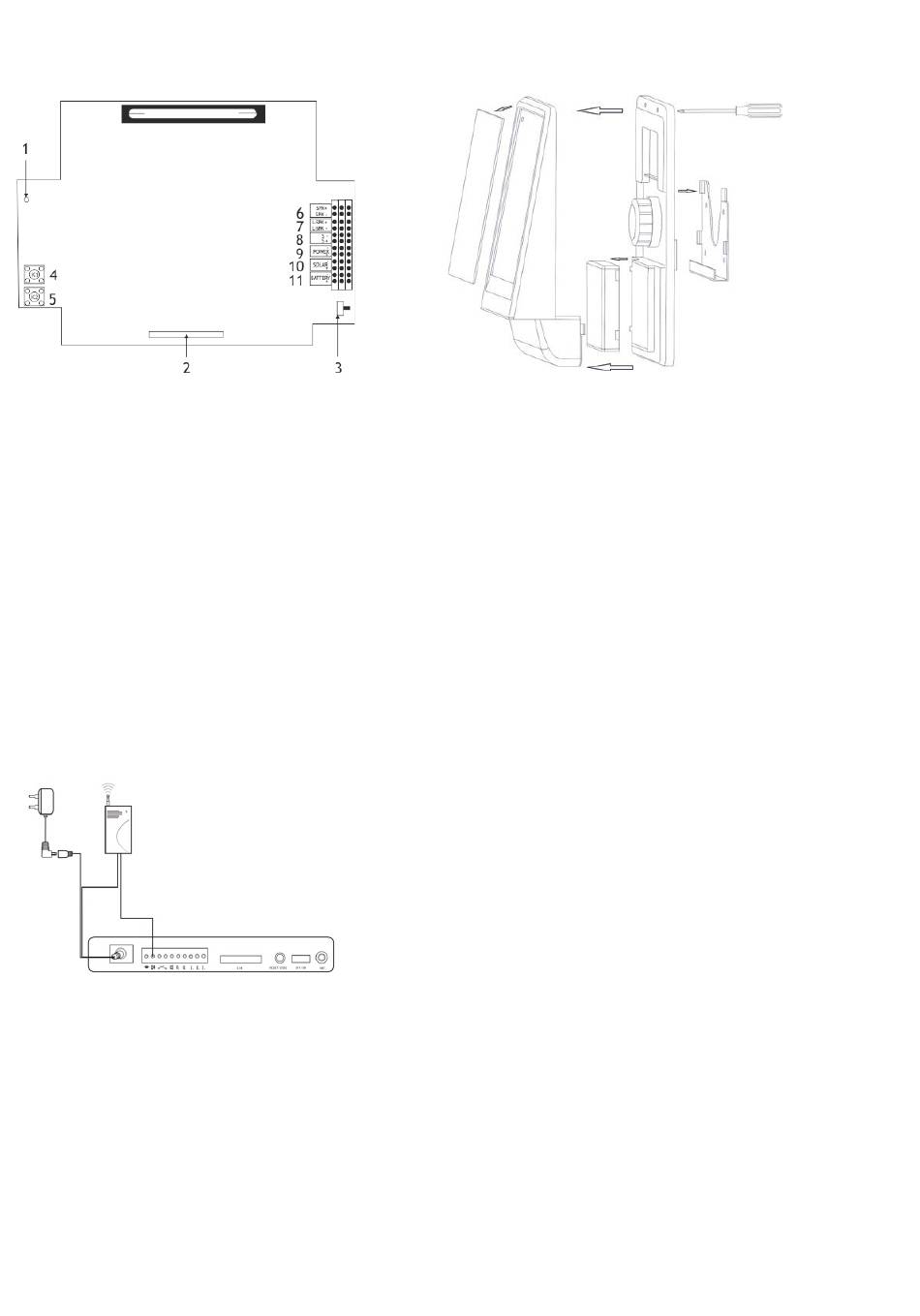

Instalace
1. Nezapojeno
2. Tamper ochrana (magnet)
3. On/Off, hlavní vypínač (Zap/Vyp)
4. Spínač CODE
5. Nezapojeno
6. Vestavěná siréna
EVOLVEO Alarmex - spárování s hlavní jednotkou
•
zapněte sirénu, Hlavní vypínač (On/Off), po 3 sekundách proběhne zvuková a světelná signalizace
•
povolte v hlavní ústředně externí sirénu odesláním SMS zprávy ve tvaru 123456#92#1#
•
stiskněte a přidržte spínač CODE na siréně po dobu cca 3 sekund a ústředna přejde do režimu pro naučení (spárování), rozsvítí se LED dioda
•
spusťte poplach, např. stisknutím SOS tlačítka na klíčence (dálkové ovládání)
•
úspěšné naučení (spárování) je potvrzeno zvukovou a světelnou signalizací sirény
•
siréna se spáruje s ústřednou, poté stisknete spínač CODE na siréně po dobu 3 sekund, poté proběhne zvuková a světelná signalizace
•
siréna je připravena k použití
EVOLVEO Sonix - spárování s hlavní jednotkou
•
připojte vysílač (bílá plastová krabička v balení sirény) do svorkovnice ústředny EVOLVEO Sonix a do kontaktů pro mini sirénu
•
odstraňte bílý konektor, oholte konce kabelů cca 3-5mm, kabel s černým proužkem na GND, bílý na kontakt sirény.
•
zapněte sirénu, Hlavní vypínač (On/Off), po 3 sekundách proběhne zvuková a světelná signalizace
•
stiskněte a přidržte spínač CODE na siréně po dobu cca 3 sekund a ústředna přejde do režimu pro naučení (spárování), rozsvítí se LED dioda
•
spusťte poplach, např. stisknutím SOS tlačítka na klíčence (dálkové ovládání)
•
úspěšné naučení (spárování) je potvrzeno zvukovou a světelnou signalizací sirény
•
siréna se spáruje s ústřednou, poté stisknete spínač CODE na siréně po dobu 3 sekund, poté proběhne zvuková a světelná signalizace
•
siréna je připravena k použití
RESET sirény
provedete stisknutím a přidržením spínače CODE po dobu cca 6 sekund, reset je potvrzen dvojitým pípnutím a siréna se nastaví do
továrního nastavení
Specifikace
Napájení: baterie 7.2 V
Provozní teplota: +10°C ～ +40°C/vlhkost ≤ 90% rh
Copyright © 2014 ABACUS Electric spol. s r.o., www.evolveo.eu
Všechna práva vyhrazena.
Vzhled a specifikace mohou být změněny bez předchozího upozornění.
Tiskové chyby vyhrazeny.
7. Nezapojeno
8. Nezapojeno
9. Napájení
10. Nezapojeno
11. Baterie
