IFM Electronic AC1019 User Instructions
IFM Electronic AC1019 User Instructions

IFM Electronic AC1019 User Instructions

As-i interbus-scontroller

Advertisement

Available languages

Available languages

Quick Links

IND.CONT.EQ.
92CA
Bedienungsanleitung
User instructions
Notice pour utilisateurs
AS-i InterBus-S-
CONTROLLER
CONTRÔLEUR
AS-i InterBus-S
AC1019/AC1020
ALARM
CONFIG
NOT AUTO
ADDR
ASI
PWR
COM
MODE
PROJ
MODE
CTRL
AS-i
InterBus-S - Controller
ASI 2 +
ASI 2 –
+ 24 V
0 V
ASI 1 +
ASI 1 –
PE
MODE
SET
UL RCBA RD
R
E
M
O
T
E
O
U
T
R
E
R
M
S
O
2
T
3
E
2
C
I
N

Advertisement

loading
Need help?

Need help?

Do you have a question about the AC1019 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for IFM Electronic AC1019

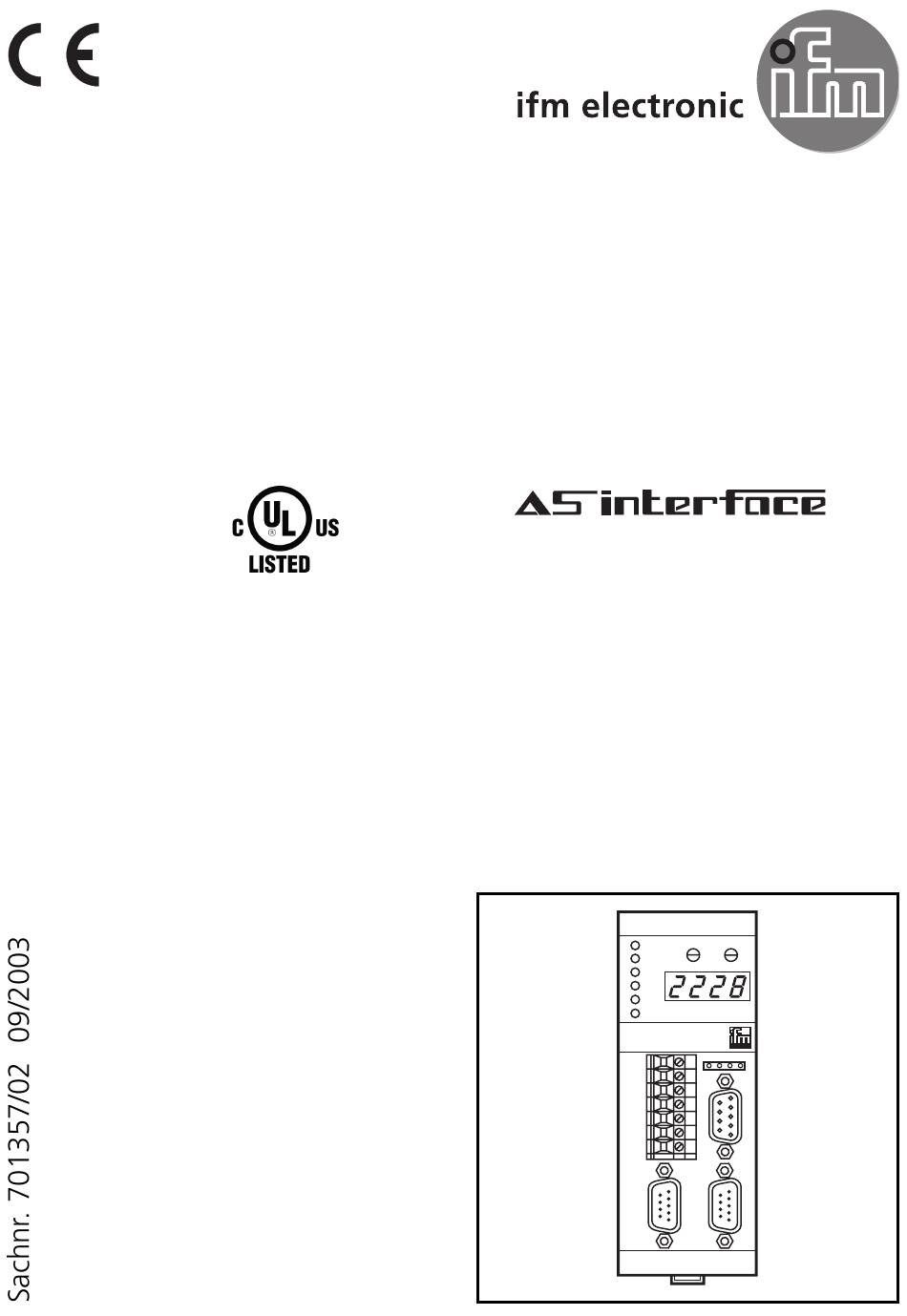

  • Page 1 Bedienungsanleitung User instructions Notice pour utilisateurs AS-i InterBus-S- IND.CONT.EQ. CONTROLLER 92CA CONTRÔLEUR AS-i InterBus-S AC1019/AC1020 ALARM CONFIG NOT AUTO ADDR MODE MODE PROJ MODE CTRL AS-i InterBus-S - Controller UL RCBA RD ASI 2 + ASI 2 – + 24 V ASI 1 + ASI 1 –...
  • Page 2: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung • Der AS-i InterBus-S-Controller integriert 1 oder 2 AS-i Master, eine Kleinsteuerung und eine InterBus-S Fernbus-Slave Schnittstelle • er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene • verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor- verarbeitung) und / oder kommuniziert mit der übergeordneten Steuerungsebene (Verwendung als Gateway) •...
  • Page 3: Bedien- Und Anzeigeelemente

    Bedien- und Anzeigeelemente Istkonfiguration ungleich Sollkonfiguration Automatisch Adressieren Modus / Parameter nicht freigegeben einstellen AS-i Spannung ok ALARM Modus / Parameter CONFIG NOT AUTO bestätigen ADDR MODE Normalbetrieb Slave-Nr. MODE LED leuchtet: Projektierungs- PROJ MODE modus,alle Slaves aktiviert Master 1 oder 2 CTRL LED blinkt: Slave 0 erkannt, Modi 1 bis C...
  • Page 4 Diagnose/Einstellen Der AS-i-Controller wird durch den übergeordneten Host (PC) bedient. Einige Funktionen sind auch vor Ort zugänglich: Modus Aktion Bedienschritte Liste der ausgefallenen Slaves speichern siehe Fehlermeldungen Erkannte Slaves anzeigen 0/1, 0/2, 2 - 4 Projektierte Slaves anzeigen 0/1, 0/2, 2 - 4 Aktivierte Slaves anzeigen 0/1, 0/2, 2 - 4 Einem Slave die Adresse 0 zuweisen...
  • Page 5 0/1 Modus wählen Mode Drücken Sie, bis gewünschter Modus-Anzeige blinkt Modus angezeigt wird Mode Anzeige des gewählten Modus, Bestätigung des gewünschten Modus Anzeige Master 1 blinkt 0/2 Master wählen Mode Anzeige Master 1, Bestätigung für Master 1 Anzeige für 1. Slave blinkt oder: Mode Anzeige für Master 2 blinkt...
  • Page 6 5 Einem Slave die Adresse 0 zuweisen Wählen Sie Modus und Master (Bedienschritte 0/1 und 0/2) Anzeige Master, Anzeige für 1. Slave blinkt Mode Anzeige für Slave blinkt, Drücken Sie, bis gewünschter (hier Slave 7) Slave angezeigt wird Mode Adresse 0 für ausgewählten Drücken Sie 1 mal Slave ist gespeichert (= bestätigen)
  • Page 7 7 Adressierfreigabe einstellen = automatische Adressierung AUS = einfache automatische Adressierung EIN (1 Slave kann automatisch adressiert werden) = mehrfache automatische Adressierung EIN (mehrere Slaves können automatisch adressiert werden) Wählen Sie den Modus (Bedienschritt 0/1) Anzeige für vorgegebene Einstellung blinkt Mode Drücken Sie, bis gewünschte Anzeige für neu gewählte...
  • Page 8 9 Programmbearbeitung anhalten/aktivieren = Programmbearbeitung läuft (RUN-Modus) LED „CTRL“ leuchtet = Programmbearbeitung angehalten (STOP-Modus) LED „CTRL“ leuchtet nicht Wählen Sie den Modus (Bedienschritt 0/1) Anzeige des Modus und der vorgegebenen Einstellung Mode Drücken Sie zum Umschalten Anzeige für neu gewählte zwischen RUN und STOP Einstellung (hier STOP) Mode...
  • Page 9 b Einstellen der Übertragungsrate der seriellen Schnittstelle Wählen Sie den Modus (Bedienschritt 0/1) Anzeige für vorgegebene Einstellung blinkt Mode Drücken Sie, bis gewünschte Anzeige für neu gewählte Einstellung angezeigt wird Einstellung blinkt (hier 96) Mode Neue Einstellung ist gespeichert Drücken Sie 1 mal (= bestätigen) Mögliche Einstellungen: b_48 (= 4800 Baud), b_96 (= 9600 Baud), b192 (= 19200 Baud =Voreinstellung), b384 (=38400 Baud),...
  • Page 10 C Einstellung der Datenlängen für die InterBus Kopplung Wählen Sie den Modus (Bedienschritt 0/1) Anzeige für vorgegebene Einstellung blinkt Mode Drücken Sie, bis gewünschte Anzeige für neu gewählte Einstellung angezeigt wird Einstellung blinkt Mode Anzeige der eingestellten Drücken Sie 1 mal Datenlänge Mode Drücken Sie, bis gewünschte...
  • Page 11 Verriegeln/entriegeln der Modi > 4 Wählen Sie den Modus (Bedienschritt 0/1) Anzeige des gewählten Modus Mode Anzeige für Verriegelung blinkt Drücken Sie 2 mal Mode Drücken Sie 1 mal Anzeige Verriegelung aktiv (= bestätigen) Entriegeln: Drücken sie beide Tasten ca. 5s lang; zur Bestätigung erscheint im LED-Display die Ziffer 1 blinkend.
  • Page 12 Busfehler oder Timeout an Feldbusschnittstelle Software Version AS-i-Strang 1 ≠ AS-i-Strang 2 Fehler bei Initialisierung d. Profibus Schnittstellenbausteins AS-i Master 2: Betriebsart bereits aktiv AS-i Master 2: Adressiermode bereits aktiv AS-i Master 2: Fehler beim Setzen der neuen Adresse AS-i Master 2: Fehler beim Löschen der alten Adresse AS-i Master 2: Slave mit alter Adresse nicht vorhanden AS-i Master 2: Slave mit neuer Adresse vorhanden AS-i Master 2 Offline / Slave 0 vorhanden...
  • Page 13 AS-i Master 1: Fehler beim Setzen der neuen Adresse AS-i Master 1: Fehler beim Löschen der alten Adresse AS-i Master 1: Slave mit alter Adresse nicht vorhanden AS-i Master 1: Slave mit neuer Adresse vorhanden AS-i Master 1 Offline / Slave 0 vorhanden AS-i Master 1 nicht im Proj.-Mode AS-i Master 1 nicht im Proj.-Mode AS-i Master 1 nicht im Proj.-Mode/...
  • Page 14 Funktion nur im Projektierungsmodus erlaubt Slave 0 ist nicht vorhanden Zieladresse ist bereits vergeben Neue Adresse konnte nicht geschrieben werden Mehrfach automatisches adressieren nicht aktiv E/A-Konfiguration ≠ projektierter Konfiguration ID-Code falsch (entspricht nicht projektiertem Wert) Adressieren ist nicht möglich, da „Automatisches Adressieren“...
  • Page 15: Functions And Features

    Functions and features • The AS-i Interbus-S controller integrates 1 or 2 AS-i masters, a mini controller and an InterBus-S remote bus slave interface • it controls the data exchange to the sensor/actuator level • it processes the peripheral data in the integrated processor (signal preprocessing) and/or communicates with the higher-level control system (in the gateway mode) •...
  • Page 16: Operating And Display Elements

    Operating and display elements actual configuration not the same as preset configuration automatic addressing not set mode / released parameter AS-i voltage ok ALARM acknowledge CONFIG NOT AUTO mode / parameter ADDR MODE normal operation slave no. MODE LED is lit: projecting mode, PROJ MODE all slaves activated...
  • Page 17 Diagnosis / adjustment The AS-i controller is served via the higher-level host (PC). Some func- tions are accessible locally: Mode Action Operating steps display list of failed slaves see error messages display detected slaves 0/1, 0/2, 2 - 4 display projected slaves 0/1, 0/2, 2 - 4 display activated slaves 0/1, 0/2, 2 - 4...
  • Page 18 0/1 Select mode Mode Press several times until Mode display flashing requested mode is displayed Mode Display of the selected mode, Acknowledgment of the display master 1 flashing requested mode 0/2 Select master: Mode Display master 1, Acknowledgment of master 1 display of 1st slave flashing Mode Press once...
  • Page 19 5 Allocate address 0 to a slave Select mode and master (operating steps 0/1 and 0/2) Display master, display of 1st slave flashing Mode Display of slave flashing Press several times until (here slave 7) requested slave is displayed Mode Address 0 is stored for Press once selected slave...
  • Page 20 7 Auto addressing on/off = automatic addressing OFF = simple automatic addressing ON (1 slave can be addressed automatically) = multiple automatic addressing ON (several slaves can be addressed automatically) Select mode (operating step 0/1) Display of preset value flashing Mode Press several times until Display of newly selected...
  • Page 21 9 Program processing run/stop = program processing running (RUN mode) (LED “CTRL” = on) = program processing stopped (STOP mode) (LED “CTRL” = off) Select mode (operating step 0/1) Display of mode and preset value Mode Press until requested Display of newly selected setting is displayed setting (here STOP) Mode...
  • Page 22 b Set transfer rate of the serial interface Select mode (operating step 0/1) Display of preset value flashing Mode Press several times until Display of newly selected requested setting is displayed setting flashing (here 96) Mode New setting is stored Press once (= acknowledgment) Possible settings:b_48 (= 4800 baud), b_96 (= 9600 baud), b192...
  • Page 23 C Setting of data lengths for the InterBus coupling Select mode (operating step 0/1) Display of preset value flashing Mode Press several times until Display of newly selected requested setting is displayed setting flashing Mode Display of set data length Press once Mode Press several times until...
  • Page 24 Locking/unlocking modes > 4 Select mode (operating step 0/1) Display of the selected mode Mode Display of locking flashing Press twice Mode Press once Display locking active (= acknowledgment) Unlocking: Press both buttons for approx. 5s; as acknowledgment digit 1is flashing in the LED display. Error messages Display of missing/defective slaves (digit 2 = master;...
  • Page 25 Bus error or timeout at field bus interface Software version AS-i string 1 ≠ AS-i string 2 error during initialisation of the Profibus interface module AS-i master 2: operating mode already active AS-i master 2: addressing mode already active AS-i master 2: error during the setting of the new address AS-i master 2: error during the deletion of the old address AS-i master 2: slave with old address does not exist AS-i master 2: slave with new address exists...
  • Page 26 AS-i master 1: error during the deletion of the old address AS-i master 1: slave with old address does not exist AS-i master 1: slave with old address does not exist AS-i master 1: slave with new address exists AS-i master 1 offline/slave 0 exists AS-i master 1 not in the projecting mode AS-i master 1 not in the projecting mode AS-i master 1 not in the projecting mode/...
  • Page 27 Slave 0 does not exist Target address already allotted New address could not be allotted Multiple automatic addressing not active I/O configuration ≠ projected configuration Incorrect ID code (does not correspond to projected value) Addressing not possible since "automatic addres- sing"...
  • Page 28: Fonctionnement Et Caractéristiques

    Fonctionnement et caractéristiques • Le contrôleur AS-i InterBus-S intègre 1 ou 2 maîtres AS-i, un mini con- trôleur et une interface esclave bus grande distance InterBus-S. • il contrôle l’échange des données au niveau capteurs / actionneurs • il traite les données périphériques dans le processeur intégré (prétraitement du signal), et/ou communique avec le système de commande supérieur (en mode passerelle) •...
  • Page 29 Eléments de service et d’indication configuration act. pas identique à la config.présélectionnée adressage automatique régler mode / est bloqué paramètre tension AS-i OK ALARM confirmer mode / CONFIG NOT AUTO paramètre ADDR MODE fonctionnement normal esclave no. MODE LED allumée: mode de pré- PROJ sélection, tous les esclaves MODE...
  • Page 30 Diagnostique / réglage Le contrôleur AS-i est commandé par l’hôte (PC). Quelques fonctions sont accessibles localement sur le contrôleur: Mode Action Pas d’opération Affichage de la liste des esclaves défaillants voir messages d’erreur affichage des esclaves reconnus 0/1, 0/2, 2 - 4 affichage des esclaves présélectionnés 0/1, 0/2, 2 - 4 affichage des esclaves activés...
  • Page 31 0/1 Sélectionner le mode Mode Appuyer plusieurs fois jusqu’à ce Affichage mode clignotant que le mode souhaité soit affiché Mode Affichage du mode sélectionné, Confirmation du mode affichage maître 1 clignotant souhaité 0/2 Sélectionner le maître Mode Affichage maître 1, affichage Confirmation pour maître 1 pour 1er esclave clignotant Mode...
  • Page 32 5 Affecter l’adresse 0 à un esclave Sélectionner le mode et le maître (pas d’opération 0/1 et 0/2) Affichage maître / affichage pour 1er esclave clignotant Mode Affichage pour l’esclave Appuyer plusieurs fois jusqu’à ce clignotant (ici esclave 7) que l’esclave souhaité soit affiché Mode Adresse 0 sauvegardé...
  • Page 33 7 Sélectionner le déblocage de l’adressage = adressage automatique DÉSACTIVÉ = adressage automatique simple ACTIVÉ (un esclave peut être adressé automatiquement) = adressage automatique multiple ACTIVÉ (plusieurs esclaves peuvent être adressés automatiquement) Sélectionner le mode (pas d’opération 0/1) Affichage pour réglage indiqué...
  • Page 34 9 Arrêter/activer le traitement du programme = traitement du programme en cours (mode RUN) LED «CTRL» est allumée = traitement du programme arrêté (mode STOP) LED «CTRL» n’est pas allumée Sélectionner le mode (pas d’opération 0/1) Affichage du mode et du réglage indiqué Mode Appuyer jusqu’à...
  • Page 35 b Régler la vitesse de transmission de l'interface série Sélectionner le mode (pas d’opération 0/1) Affichage pour le réglage indiqué clignotant Mode Appuyer jusqu’à ce que le Affichage pour le nouveau réglage souhaité soit affiché réglage sélectionné clignotant Mode Appuyer 1 fois Nouveau réglage est sauvegardé...
  • Page 36 C Régler les longueurs des données pour le couplage avec InterBus Sélectionner le mode (pas d’opération 0/1) Affichage pour le réglage indiqué clignotant Mode Appuyer jusqu’à ce que le Affichage pour le nouveau réglage souhaité soit affiché réglage sélectionné clignotant Mode Affichage de la longueur Appuyer 1 fois...
  • Page 37 Blocage / déblocage des modes > 4 Sélectionner le mode (pas d’opération 0/1) Affichage du mode sélectionné Mode Affichage pour blocage clignotant Appuyer 2 fois Mode Appuyer 1 fois Affichage blocage actif (= confirmation) Déblocage: Appuyer les deux boutons pendant environ 5s; le chiffre 1 apparaît dans l’affichage LED en clignotant comme confirmation.
  • Page 38 Erreur ou délai d'attente trop long sur réseau Version soft faisceau AS-i 1 ≠ faisceau AS-i 2 Erreur à l'initialisation de l’interface Profibus Maître AS-i 2: mode de fonctionnement déjà actif Maître AS-i 2: mode d'adressage déjà actif Maître AS-i 2: erreur lors de l'affectation de la nouvelle adresse Maître AS-i 2: erreur lors de la mise à...
  • Page 39 Maître AS-i 1: erreur lors de l'affectation de la nouvelle adresse Maître AS-i 1: erreur lors de la mise à 0 de l'ancienne adresse Maître AS-i 1: esclave avec l'ancienne adresse non présent Maître AS-i 1: esclave avec la nouvelle adresse déjà présent Maître AS-i 1 offline/esclave 0 présent Maître AS-i 1 pas en mode présélection Maître AS-i 1 pas en mode présélection...
  • Page 40 Fonction seulement accessible en mode présélection Esclave 0 non présent Adresse cible déjà affectée Pas d’affectation possible de la nouvelle adresse Adressage automatique multiple non actif Configuration E/S réelle ≠ configuration prévue Code ID incorrect (≠ valeur prévue) Adressage non possible, "Adressage automatique" non actif Adressage non possible, des esclaves manquent Mode protégé...
  • Page 41 Electrical ratings Controllers with one master (AC1019) Input Rating Output Rating 24V DC ± 3V DC 80mA Electrical ratings Controllers with two masters (AC1020) Input Rating Output Rating 24V DC ± 2 x 3V DC 80mA...

This manual is also suitable for:

Ac1020
