Summary of Contents for IFM Electronic AC1331

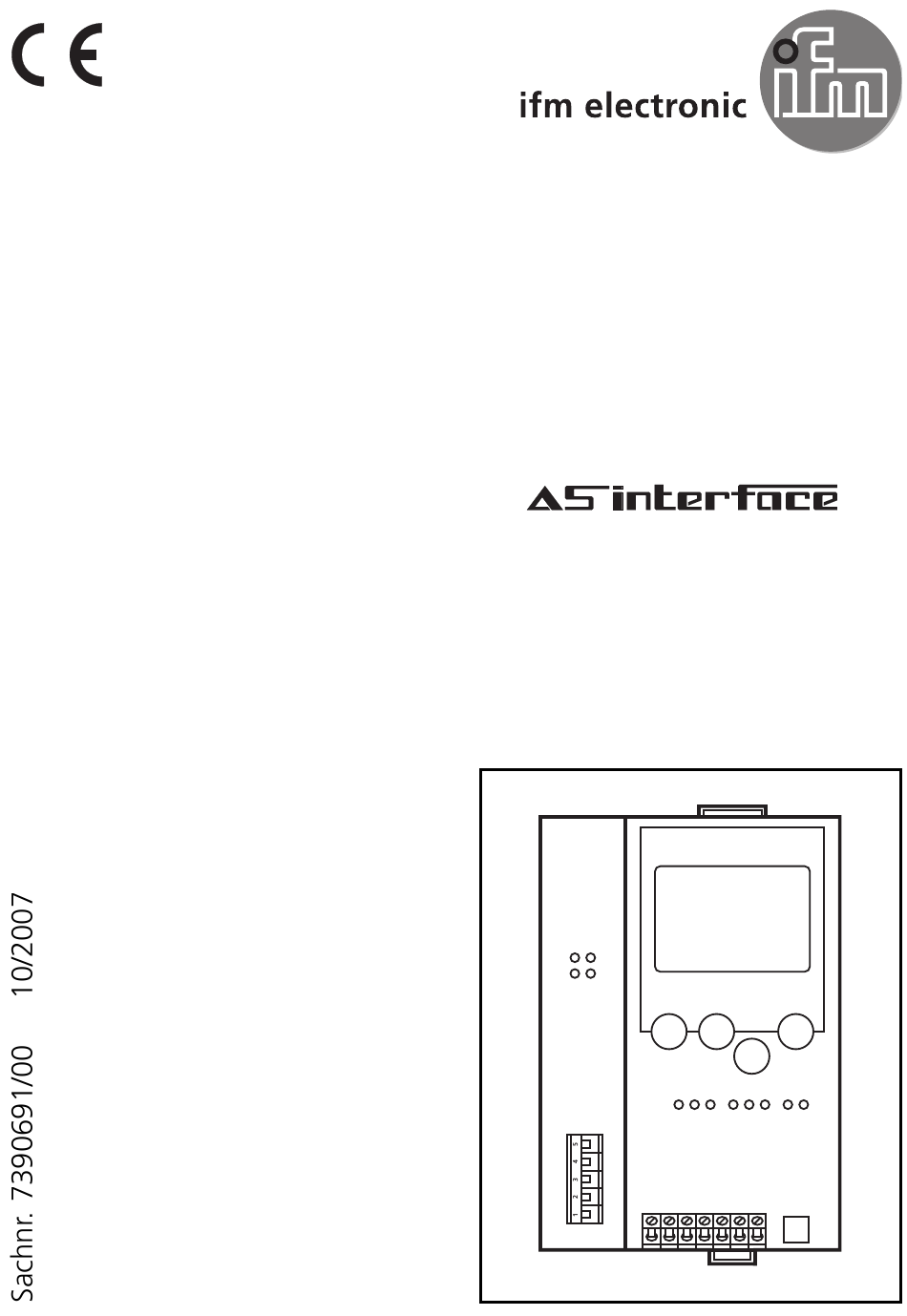

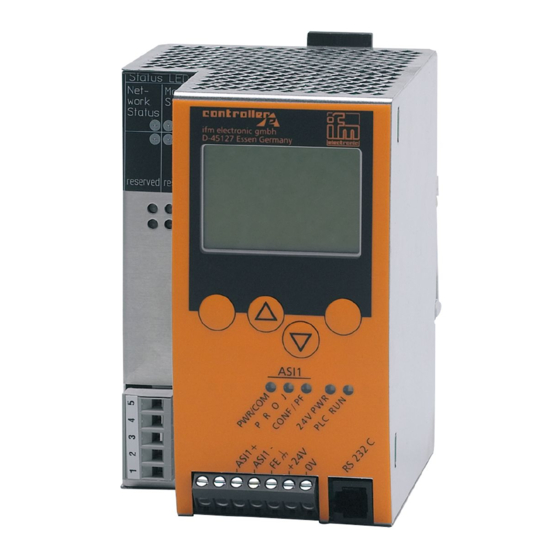

- Page 1 Montageanleitung Installation instructions Notice de montage AS-i CONTROLLER CONTRÔLEUR AS-i AC1331/AC1332...
-
Page 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Der Controller (AC1331 /AC1332) integriert einen bzw. zwei AS-i Master, beide nach AS-i-Version 3.0, eine Kleinsteuerung und eine CANopen-Schnittstelle • Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene • verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor- verarbeitung) • arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung) •... -
Page 3: Elektrischer Anschluss
0 V. Bedien- und Anzeigeelemente Sie werden von drei Diagnose-LEDs auf dem Controller über den Zustand des Masters (AC1331) / der Master (AC1332) und der ange- schlossenen Systeme informiert. • LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt •... - Page 4 CANopen Status LEDs (Network Status) • LED grün blinkt 1 Hz: BUS OFF • LED grün leuchtet: Online, Verbindung o.k. • LED rot blinkt 1 Hz: Andere Fehler CANopen Power • LED grün leuchtet: Versorgungsspannung ein • LED grün aus: Keine Spannung, Controller nicht initialisiert LED-Anzeigen und...
-
Page 5: Betrieb
Kontrasteinstellung Sie können den Kontrast direkt durch gleichzeitiges Drücken der rech- ten Taste mit der Δ-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu dunkel) verstellen. Kontrast verringern Kontrast erhöhen Betrieb Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforder- lich. -
Page 6: Menü-Übersicht
Menü-Übersicht Sie erreichen das Hauptmenü, Sie navigieren innerhalb eines indem Sie im Startdisplay die Menüpunktes, indem Sie die Tasten Δ oder ∇ drücken. linke Taste „MENU“ drücken. Drücken Sie die Tasten gleichzei- tig, um zwischen deutschem und englischem Menü zu wechseln. MENU-Taste Navigations-Tasten Menü-Navigation... - Page 7 O System Setup (Einstellung des Controller Gerätes) ∇ Baudrate der seriellen Programmierschnittstelle ∇ IP Adresse der Ethernet Programmierschnittstelle (optional) ∇ Eingabe des Passwortes zur Freigabe von Ände- rungen in der Systemkonfiguration ∇ Update der Firmware des Controller (spezielle Programmiersoftware erforderlich) O System Info (Geräte Informationen) ∇...
- Page 8 O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves) ∇ Digitale bzw. analoge Ein-/Ausgänge der ange- schlossenen AS-i Slaves ∇ Aktuelle und projektierte Parameter der ange schlossenen AS-i Slaves ∇ Aktuelle und projektierte I/O- ind ID-Codes der angeschlossenen AS-i Slaves ∇...
-
Page 9: Function And Features
Function and features • The controller (AC1331/AC1332) integrates one or two AS-i masters (both in accordance with the AS-i version 3.0), a mini controller and a CANopen interface • It controls the exchange of data to the sensor /actuator level •... -
Page 10: Electrical Connection
24 V DC voltage (20...30 V DC). Connection is made to the terminals +24 V and 0 V. Operating and indicating elements Information concerning the state of the master (AC1331) / master AC1332) and the connected system is given via three diagnostic LEDs on the controller •... - Page 11 CANopen status LEDs (network status) • LED green flashes 1 Hz: BUS OFF • LED green lights: Online, connection ok • LED red flashes 1 Hz: Other faults CANopen power • LED green lights: Supply voltage on • LED green is off: No voltage, controller not initialised LED indicators and...
-
Page 12: Contrast Setting
Contrast setting The contrast can be directly changed by simultaneously pressing the right button and the Δ-button (too bright) or the ∇−button (too dark). decrease contrast increase contrast Operation To operate an AS-i system a special AS-i power supply is required. Connection is made to the terminals AS-i + and AS-i -. -
Page 13: Menu Overview
Menu overview Open the main menu by pressing To navigate within a menu point press the button Δ or ∇. the left button "MENU" in the start display. Press the buttons simultaneously to switch between the German and English menu. Menu button Navigation buttons Menu navigation... - Page 14 O System setup (Setting of the controller device) ∇ Baud rate of the serial programming interface ∇ IP address of the Ethernet programming interface (optional) ∇ Input of the password to enable changes in the system configuration ∇ Update of the controller firmware (special pro- gramming software required) O System info...
- Page 15 O Slave setup (Details about the connected AS-i slaves) ∇ Digital or analogue inputs/outputs of the connec- ted AS-i slaves ∇ Current and projected parameters of the connec- ted AS-i slaves ∇ Current and projected I/O and ID codes of the connected AS-i slaves ∇...
-
Page 16: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques • Le contrôleur (AC1331 / AC1332) intègre un ou deux maîtres AS-i, les deux selon la version AS-i 3.0, une unité de prétraitement et une interface CANopen. • Il contrôle l'échange de données avec le niveau capteurs / action- neurs, •... -
Page 17: Raccordement Électrique
+24 V et 0 V. Eléments de service et d'indication L'état du maître (AC1331) /des maîtres (AC1332) et du système rac- cordé est indiqué par trois LED de diagnostic sur le contrôleur • LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été... - Page 18 CANopen LED d'état (état du réseau) • LED verte clignote 1 Hz: Bus non actif • LED verte est allumée: Online, connexion ok • LED rouge clignote 1 Hz: D'autres défauts Alimentation CANopen • LED verte est allumée: Tension d'alimentation active •...
-
Page 19: Réglage Du Contraste
Réglage du contraste Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton Δ (trop clair) ou le bouton ∇ (trop foncé). réduire le contraste augmenter le contraste Fonctionnement Pour le fonctionnement d'un système AS-i une alimentation AS-i spécifique est nécessaire. -
Page 20: Aperçu Du Menu
Aperçu du menu L'appui sur le bouton Δ ou ∇ per- Le menu principal est ouvert en appuyant sur le bouton gauche met une navigation dans un "MENU" dans l'écran de départ. point de menu. Appuyez sur les boutons-poussoirs simultané- ment pour changer entre le menu allemand et anglais. - Page 21 O System Setup (Réglage du contrôleur ∇ Débit de transmission de l'interface de program- mation série ∇ Adresse IP de l'interface de programmation Ethernet (option) ∇ Saisie du mot de passe permettant de modifier la configuration du système ∇ Mise à jour du firmware du contrôleur (logiciel de programmation spécifique nécessaire) O System Info (Informations sur l'appareil)
- Page 22 ∇ Mise à zéro du compteur config-error ∇ Affichage du taux de défaut en pour cent du système AS-i raccordé O Slave Setup (Informations détaillées sur les esclaves AS-i raccordés) ∇ Entrées/ sorties TOR ou analogiques des esclaves AS-i raccordés ∇...
- Page 23 Maßzeichnung Scale drawing Schéma d’encombrement...
