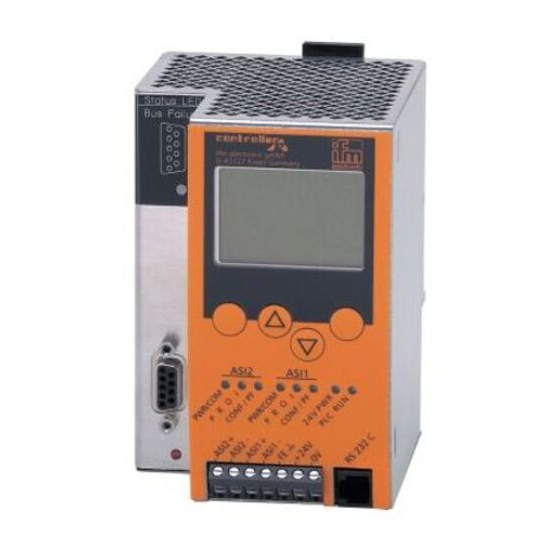

Summary of Contents for IFM Electronic AS interface AC1311

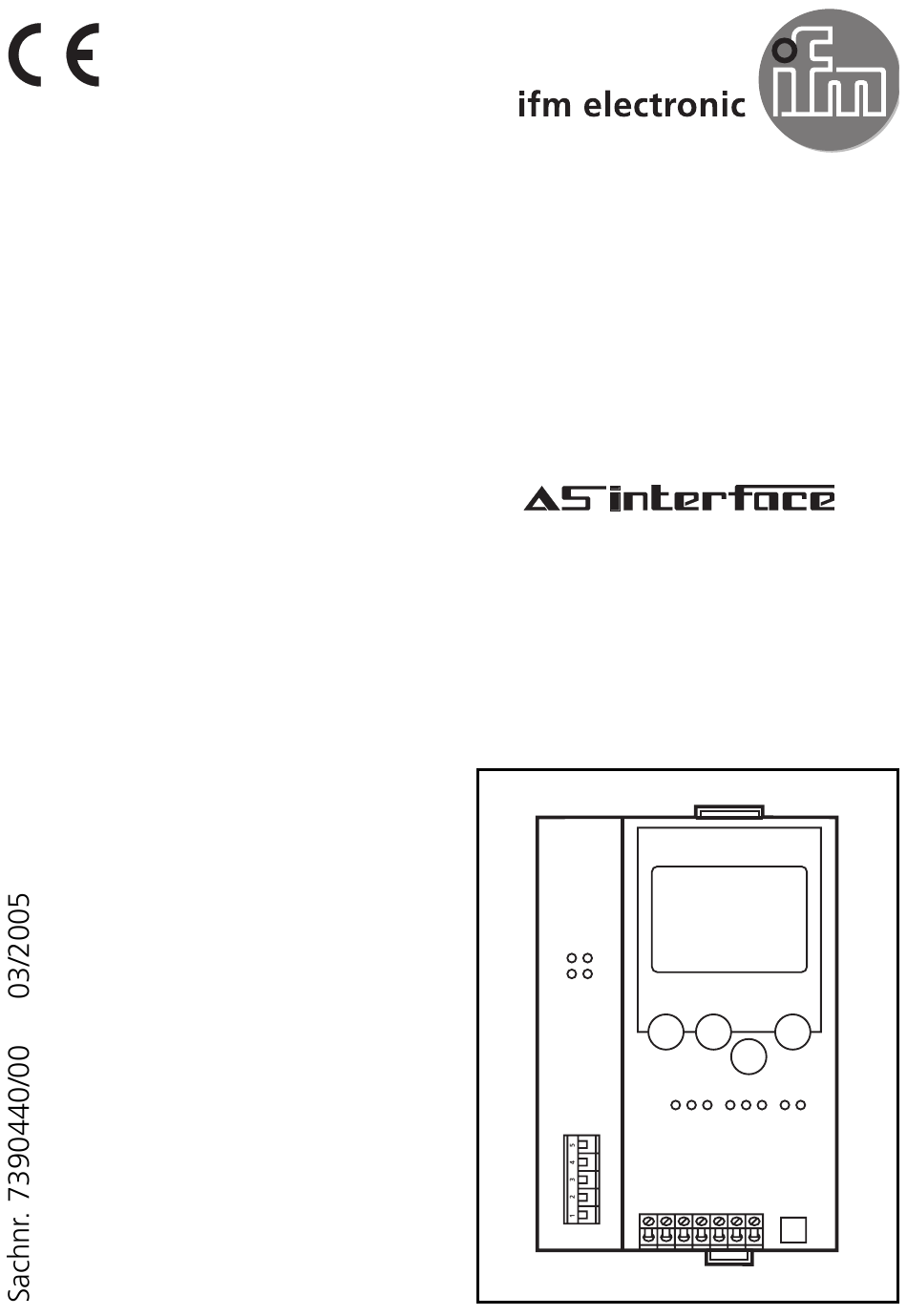

- Page 1 Montageanleitung Installation instructions Notice de montage AS-i CONTROLLER CONTRÔLEUR AS-i AC1311/AC1312...
-
Page 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Der Controller (AC1311 /AC1312) integriert einen bzw. zwei AS-i Master, beide nach AS-i-Version 2.1, eine Kleinsteuerung und eine CANopen-Schnittstelle • Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene • verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor- verarbeitung) • arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung) •... -
Page 3: Elektrischer Anschluß
Elektrischer Anschluß Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie nie- mals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbin- dung zwischen AS-i Controller (Klemme FE) und Gerät-Erdan- schluß... - Page 4 CANopen Status LEDs (Network Status) • LED grün blinkt 1Hz: BUS OFF • LED grün leuchtet: Online, Verbindung o.k. • LED rot blinkt 1Hz: Andere Fehler CANopen Power • LED grün leuchtet: Versorgungsspannung ein • LED grün aus: Keine Spannung, Controller nicht initialisiert LED-Anzeigen und Anschlußbelegung...
-
Page 5: Betrieb
Kontrasteinstellung Sie können den Kontrast direkt durch gleichzeitiges Drücken der rech- ten Taste mit der ∆-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu dunkel) verstellen. ifm electronic ifm electronic Controller E Controller E MENU USER MENU USER ∆ ∆... -
Page 6: Menü-Übersicht
Sie im Startdisplay die Menüpunktes, indem Sie die Tasten ∆ oder ∇ drücken. linke Taste „MENU“ drücken. Drücken Sie die Tasten gleichzei- tig, um zwischen deutschem und englischem Menü zu wechseln. ifm electronic ifm electronic Controller E Controller E MENU USER MENU USER ∆... - Page 7 O System Setup (Einstellung des Controller Gerätes) ∇ Baudrate der seriellen Programmierschnittstelle ∇ IP Adresse der Ethernet Programmierschnittstelle (optional) ∇ Eingabe des Passwortes zur Freigabe von Ände- rungen in der Systemkonfiguration ∇ Update der Firmware des Controller (spezielle Programmiersoftware erforderlich) O System Info (Geräte Informationen) ∇...
- Page 8 O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves) ∇ Digitale bzw. analoge Ein-/Ausgänge der ange- schlossenen AS-i Slaves ∇ Aktuelle und projektierte Parameter der ange schlossenen AS-i Slaves ∇ Aktuelle und projektierte I/O- ind ID-Codes der angeschlossenen AS-i Slaves ∇...
-
Page 9: Function And Features
Function and features • The controller (AC1311/AC1312) integrates one or two AS-i masters (both in accordance with the AS-i version 2.1), a mini controller and a CANopen interface • It controls the exchange of data to the sensor /actuator level •... -
Page 10: Electrical Connection
Electrical connection Disconnect the installation from power. Connect the unit as indi- cated on the terminals. Never connect the minus potentials to each other or the minus potentials to the FE connection. Ensure an electrically safe ground connection between AS-i controller (terminal FE) and ground of the unit. - Page 11 CANopen status LEDs (network status) • LED green flashes 1 Hz: BUS OFF • LED green lights: Online, connection ok • LED red flashes 1 Hz: Other faults CANopen power • LED green lights: Supply voltage on • LED green is off: No voltage, controller not initialised LED indicators and...
-
Page 12: Contrast Setting
Contrast setting The contrast can be directly changed by simultaneously pressing the right button and the ∆-button (too bright) or the ∇−button (too dark). ifm electronic ifm electronic Controller E Controller E MENU USER MENU USER ∆ ∆ decrease contrast... -
Page 13: Menu Overview
To navigate within a menu point press the button ∆ or ∇. the left button "MENU" in the start display. Press the buttons simultaneously to switch between the German and English menu. ifm electronic ifm electronic Controller E Controller E MENU USER MENU USER ∆... - Page 14 O System setup (Setting of the controller device) ∇ Baud rate of the serial programming interface ∇ IP address of the Ethernet programming interface (optional) ∇ Input of the password to enable changes in the system configuration ∇ Update of the controller firmware (special pro- gramming software required) O System info...
- Page 15 O Slave setup (Details about the connected AS-i slaves) ∇ Digital or analogue inputs/outputs of the connec- ted AS-i slaves ∇ Current and projected parameters of the connec- ted AS-i slaves ∇ Current and projected I/O and ID codes of the connected AS-i slaves ∇...
-
Page 16: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques • Le contrôleur (AC1311 / AC1312) intègre un ou deux maîtres AS-i, les deux selon la version AS-i 2,1, une unité de prétraitement et une interface CANopen. • Il contrôle l'échange de données avec le niveau capteurs / action- neurs, •... -
Page 17: Raccordement Électrique
Raccordement électrique Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels néga- tifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'as- surer d'une connexion électrique sûre entre le contrôleur AS-i (borne FE) et la terre de l'appareil. - Page 18 CANopen LED d'état (état du réseau) • LED verte clignote 1Hz: Bus non actif • LED verte est allumée: Online, connexion ok • LED rouge clignote 1Hz: D'autres défauts Alimentation CANopen • LED verte est allumée: Tension d'alimentation active • LED verte éteinte: Aucune tension, contrôleur e non initialisé...
-
Page 19: Réglage Du Contraste
Réglage du contraste Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton ∆ (trop clair) ou le bouton ∇ (trop foncé). ifm electronic ifm electronic Controller E Controller E MENU USER MENU USER ∆... -
Page 20: Aperçu Du Menu
"MENU" dans l'écran de départ. point de menu. Appuyez sur les boutons-poussoirs simultané- ment pour changer entre le menu allemand et anglais. ifm electronic ifm electronic Controller E Controller E MENU USER MENU USER ∆... - Page 21 O System Setup (Réglage du contrôleur ∇ Débit de transmission de l'interface de program- mation série ∇ Adresse IP de l'interface de programmation Ethernet (option) ∇ Saisie du mot de passe permettant de modifier la configuration du système ∇ Mise à jour du firmware du contrôleur (logiciel de programmation spécifique nécessaire) O System Info (Informations sur l'appareil)
- Page 22 ∇ Mise à zéro du compteur config-error ∇ Affichage du taux de défaut en pour cent du système AS-i raccordé O Slave Setup (Informations détaillées sur les esclaves AS-i raccordés) ∇ Entrées/ sorties TOR ou analogiques des esclaves AS-i raccordés ∇...
- Page 23 Maßzeichnung Scale drawing Schéma d’encombrement PAGE...
