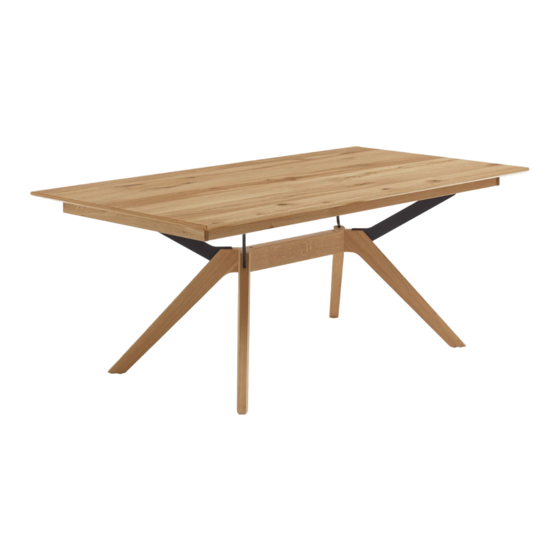

Aufbauanleitung / assembly instructions mod.
1421 - 1423 mit Frontauszug
4x
4x
M8 x 65
24 x 8,5

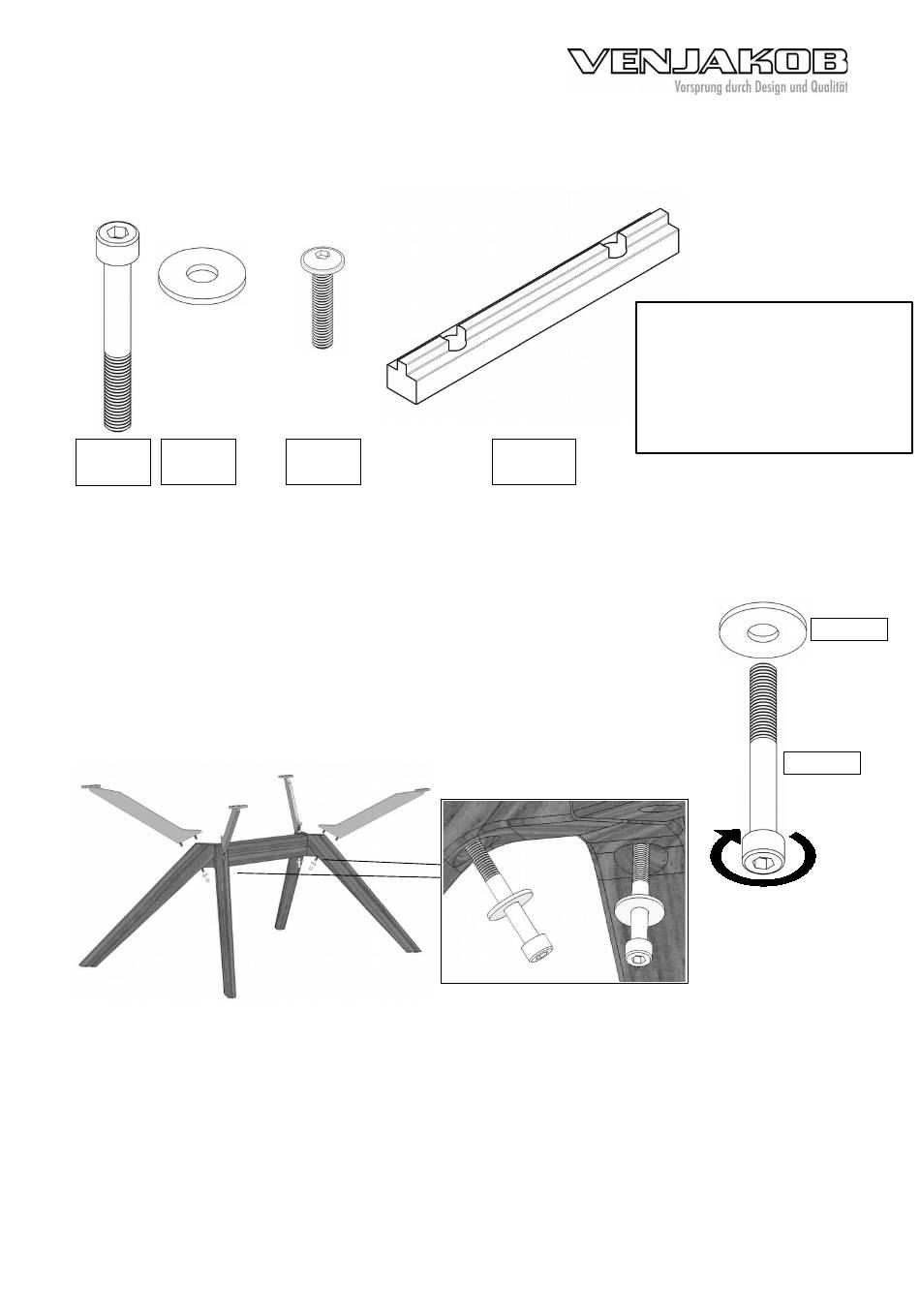

1.Montagematerial.
1. Fitting material.
2. Den Holzunterbau auf dem Boden abstellen.
Die Stahlstreben anschrauben.
2. Put the wooden table base onto the floor.
Screw on the metal bars.
1421 - 1423 mit Frontauszug
8x
M6 x 30
1 / 6
Bitte diese Aufbauanleitung
sorgfältig aufbewahren!
Please keep this assembly
instructions safe!
4x
90/10/10
4x
24 x 8,5
4x
M8 x 65
Änderungsdatum: 10.03.20
Advertisement
Related Manuals for Venjakob 1421
Summary of Contents for Venjakob 1421
- Page 1 Aufbauanleitung / assembly instructions mod. 1421 - 1423 mit Frontauszug Bitte diese Aufbauanleitung sorgfältig aufbewahren! Please keep this assembly instructions safe! M8 x 65 24 x 8,5 M6 x 30 90/10/10 1.Montagematerial. 1. Fitting material. 24 x 8,5 M8 x 65 2.
- Page 2 Fix the metal bars to the metal rows with each two screws. 4. Den Tisch wenden. 5. Fertig, nicht ausgezogen. 4. Turn the table. 5. Ready, not extended. 2 / 6 1421 - 1423 mit Frontauszug Änderungsdatum: 10.03.20...
- Page 3 6. Vor dem Ausziehen auf beiden Seiten die schwarzen Bremshebel lösen. 6. Before the extension can be pulled out, the two black levers must be released. 7. Fertig, ausgezogen. 7. Ready, extended. 3 / 6 1421 - 1423 mit Frontauszug Änderungsdatum: 10.03.20...
- Page 4 For this purpose do the 9. … loosen the socket screw. Adjust the same steps as under No. 9 described. extenson-rod by turning the inner socket screw. Then tighten both outer socket screws again. 4 / 6 1421 - 1423 mit Frontauszug Änderungsdatum: 10.03.20...
-
Page 5: Right Side
12c. Swing out the table-extension by using the 12c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 5 / 6 1421 - 1423 mit Frontauszug Änderungsdatum: 10.03.20... -
Page 6: Left Side
Höhe kontrollieren. Ggf. erneut justieren. 13c. Swing in both pieces of the table-extension at once. Use the leather-belt to swing out the table- extension and check the hight again. If necessary, adjust again. 6 / 6 1421 - 1423 mit Frontauszug Änderungsdatum: 10.03.20...
