Aufbauanleitung / assembly instructions mod.
2364 Holzplatte mit Frontauszug / wooden top with front extension
für 2365-2366 siehe weiter unten / for 2365-2366 see farther below!
1x
SW6
4x
30 x 10,5

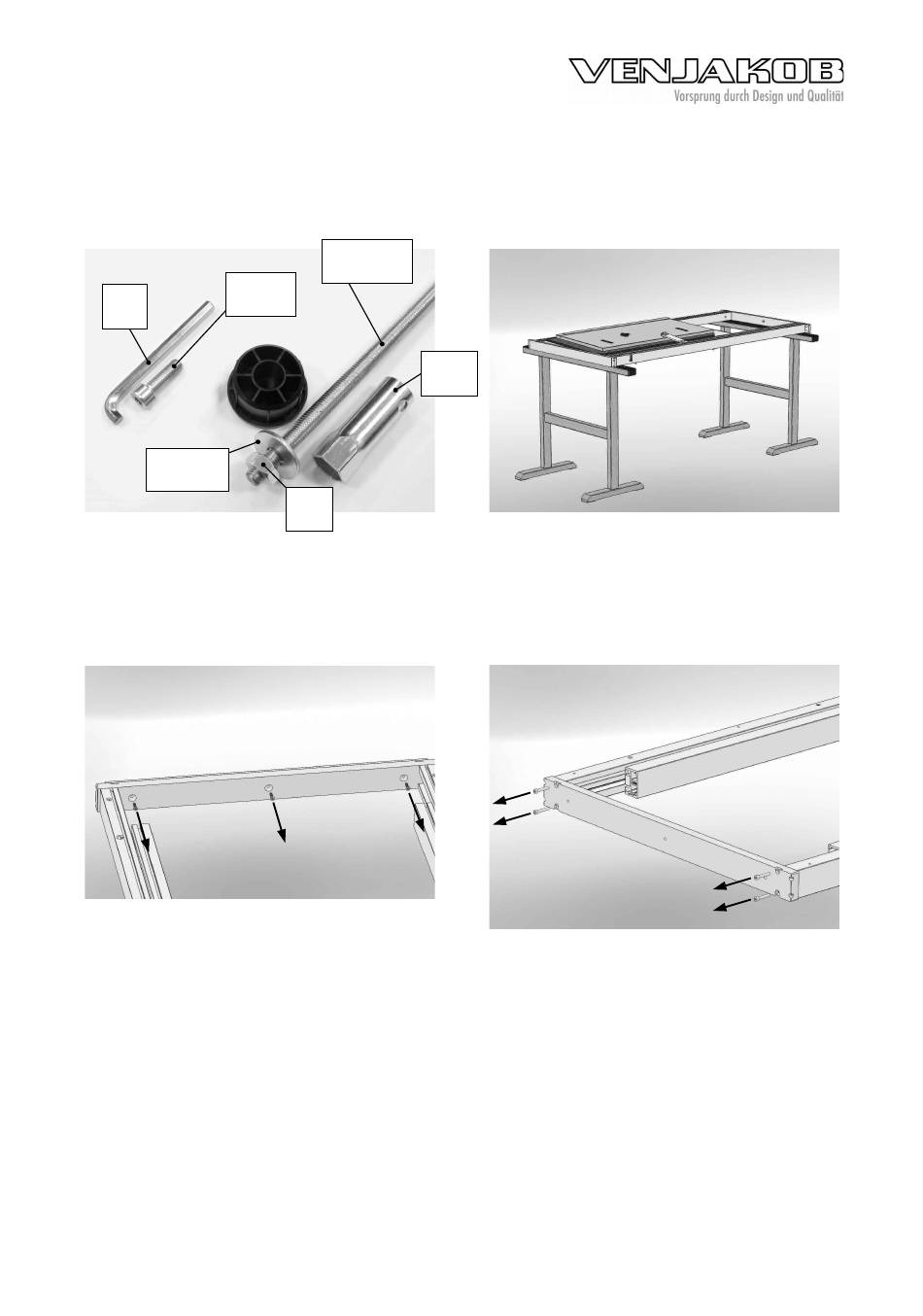

1.Montagematerial.
1. Fitting material.
3. Den Auszug etwa 20 cm ausziehen.
Die Zierblende abschrauben.
3. Drag the pullout approximately 20 cm.
Unscrew the decorative cover.
2364 Holzplatte mit Frontauszug
4x
M10 x 575
8x
M8 x 25
4x
4x
M10
1x
SW17
2. Den Oberbau umgedreht auf gepolsterten
Montageböcken ablegen.
2. Put the table-top upside down onto padded
assembling trestles.
4. Die Traverse abschrauben.
4. Unscrew the traverse.
1 / 7
Änderungsdatum: 01.09.17
Advertisement
Related Manuals for Venjakob 2364
Summary of Contents for Venjakob 2364
- Page 1 Aufbauanleitung / assembly instructions mod. 2364 Holzplatte mit Frontauszug / wooden top with front extension für 2365-2366 siehe weiter unten / for 2365-2366 see farther below! M10 x 575 M8 x 25 SW17 30 x 10,5 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten 1.
- Page 2 M10 x 575 7. Die Zierblende wieder anschrauben. 8. In jedes Fuß-Befestigungselement eine 7. Screw on the decorative cover again. Gewindestange schrauben. 8. Turn a threaded bolt into each table-foot connection. 2 / 7 2364 Holzplatte mit Frontauszug Änderungsdatum: 01.09.17...
- Page 3 12. Before the extension can be pulled out, the 11. While turning the table the feet must not touch two black screws must be released. the ground and then put all the 4 table-legs onto the floor synchronistically. 3 / 7 2364 Holzplatte mit Frontauszug Änderungsdatum: 01.09.17...
- Page 4 15. If needed, also adjust the opposite mount of surfaces of the board and the extension are the extenson-rod. For this purpose the nut on one level. can be loosened and after adjusting be If not ... tightened. 4 / 7 2364 Holzplatte mit Frontauszug Änderungsdatum: 01.09.17...
- Page 5 17c. Swing out the table-extension by using the 17c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 5 / 7 2364 Holzplatte mit Frontauszug Änderungsdatum: 01.09.17...
- Page 6 Höhe kontrollieren. Ggf. erneut justieren. 18c. Swing in both pieces of the table-extension at the same time. Use the leather-blet to swing out the table- extension and check the hight again. If necessary, adjust again. 6 / 7 2364 Holzplatte mit Frontauszug Änderungsdatum: 01.09.17...
- Page 7 19. Fertiger Tisch; nicht ausgezogen. 20. Fertiger Tisch; ausgezogen. 19. Finished table; not extended. 20. Finished table; extended. 7 / 7 2364 Holzplatte mit Frontauszug Änderungsdatum: 01.09.17...
- Page 8 Aufbauanleitung / assembly instructions mod. 2365, 2366 Holzplatte mit Frontauszug / wooden top with extension für 2364- siehe weiter oben / for 2364- see farther above! M10 x 575 M8 x 25 SW17 30 x 10,5 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten 1.
- Page 9 SW17 30 x 10,5 5. Die Tischbeine aufstecken und mit den 6. Je einen schwarzen Fuß-Stopfen in das Rohr Scheiben und den Muttern fixieren. Zum stecken. Schrauben der Mutter die mitgelieferte 6. Stick a black plug connection into each table- Stecknuss nutzen.
- Page 10 9. Prüfen ob die Oberkanten des Auszugs und 10. … die Inbusschraube lösen, die Drehstange der Hauptplatte innen auf einer Höhe sind. entsprechend justieren und die Inbus- Nur wenn nicht … schraube wieder festziehen. 9. Check in the middle if the upper surfaces of the 10.
- Page 11 Rechte Seite einstellen: weiße Stellschrauben white adjusting-screws 13a: Auszug einklappen. 13a. Fold the table-extension. 13b: An beiden weißen Stellschrauben mit einem 13b. Adjust the hight by turning the two white Schlitz-Schraubendreher die Höhe screws. Use a slotted screwdriver. einstellen. 13c. Swing out the table-extension by using the 13c: Die Klappeinlage mit dem Ledergriff aus- leather belt.
- Page 12 Linke Seite einstellen: 20a. Die Klappeinlage fassen und beide Teile 20b. … und beide Halbteile ganz umklappen. gleichzeitig vorsichtig hochklappen... Die Höhe mit einem Kreuz-Schraubendreher 20a. Grab both pieces of the table-extension an den schwarzen Laschen einstellen. and swing out both pieces of the table- 20b.
- Page 13 21. Fertiger Tisch; nicht ausgezogen. 22. Fertiger Tisch; ausgezogen. 22. Finished table; not extended. 22. Finished table; extended. 6 / 6 2365, 2366 Holzplatte mit Frontauszug Änderungsdatum: 01.09.17...
