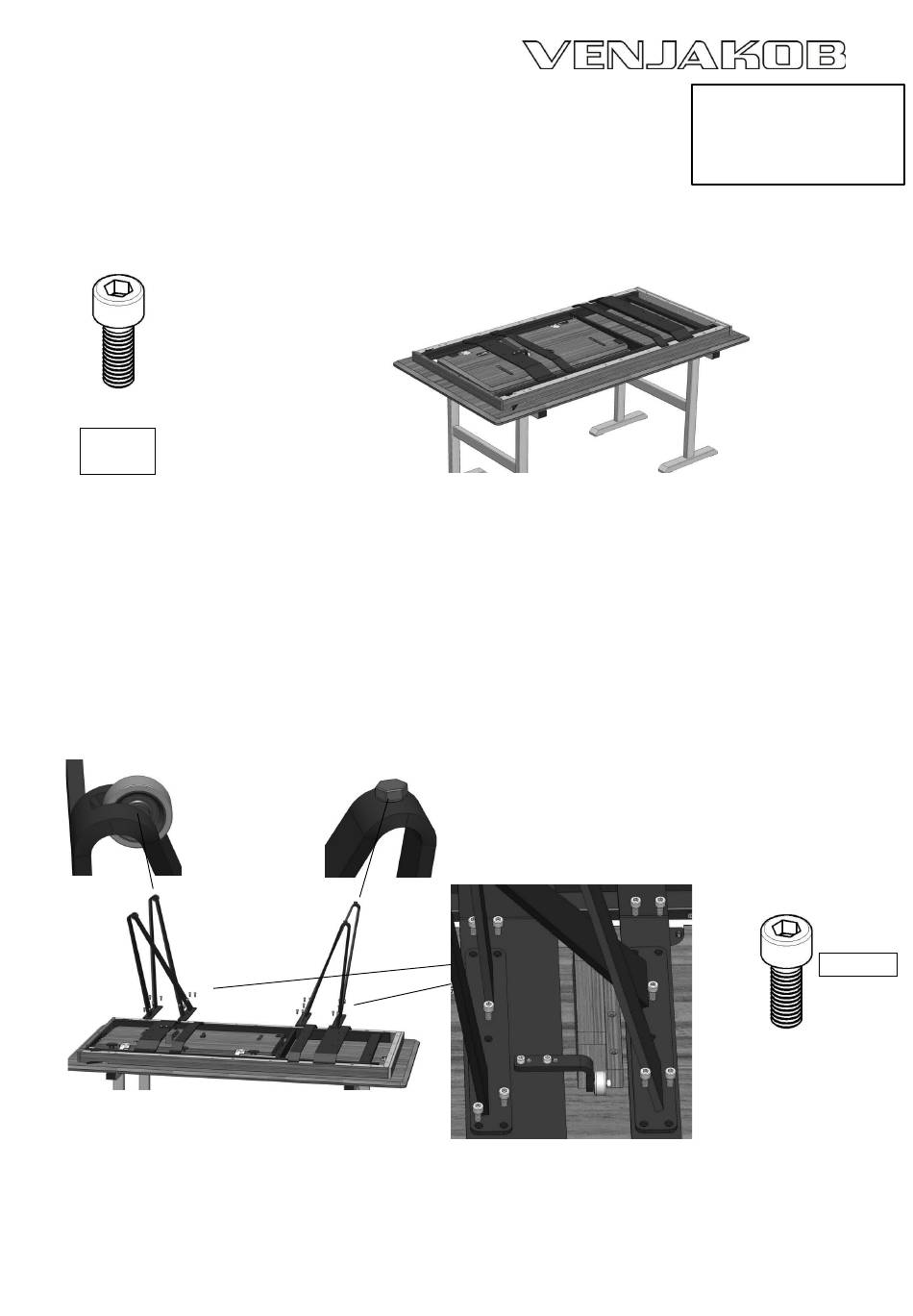

Aufbauanleitung / assembly instructions mod.
1161 - 1163 & 1166 - 1168 RON mit Frontauszug
20x
M8 x 16
1.Montagematerial.
1. Fitting material.
3. Die beiden Unterbauten verschrauben. Die Auszugsseite hat Rollen.
3. Screw on the two table bases. The extension side has rolls.
1161 - 1163 & 1166 - 1168 RON mit Frontauszug
2. Den Oberbau umgedreht auf gepolsterten Montageböcken
ablegen.
Achtung, den Auszug auf keinen Fall ausziehen, da sonst
beim Einschieben die Bolzen der Aushebe-sicherung
vorstehen und die Kante beschädigen!
Die Stahl-Platten abschrauben.
2. Put the table-top upside down onto padded assembling
trestles.
Caution, do not pull out the extension under any
circumstances, otherwise the bolts from the lifting protection
will protute and while pull in the extension the edge will be
damaged!
Unscrew the steel-boards.
1 / 5
Bitte diese Aufbauanleitung
sorgfältig aufbewahren!
Please keep this assembly
instructions safe!
20x
M8 x 16
Änderungsdatum: 14.08.24
Advertisement
Related Manuals for Venjakob 1161 RON
Summary of Contents for Venjakob 1161 RON
- Page 1 Bitte diese Aufbauanleitung sorgfältig aufbewahren! Please keep this assembly Aufbauanleitung / assembly instructions mod. instructions safe! 1161 - 1163 & 1166 - 1168 RON mit Frontauszug M8 x 16 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten Montageböcken 1. Fitting material. ablegen.
- Page 2 4. Den Tisch wenden. 5. Fertig. 4. Turn the table. 5. Ready. Einstellung der Bremsen nur wenn nötig! Adjust the brakes only if necessary! lose / loose fest / tight Adjust 6. Vor dem Ausziehen auf beiden Seiten die 7. Kerbe nach außen: geringe Vorspannung schwarzen Bremshebel lösen.
- Page 3 Klappeinlage in der itte einstellen / adjust the extension in iddle 8. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte innen auf einer Höhe sind. Nur wenn nicht … 8. Check in the middle if the upper surfaces of the board and the extension are on one level.
-
Page 4: Right Side
11. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte außen auf einer Höhe sind. Wenn nicht … 11. Check at the outer sides, if the upper surfaces of the board and the extension are on one level. If not ... echte Seite einstellen / adjust the ight side: schwarze Stellschrauben... -
Page 5: Left Side
inke Seite einstellen / adjust the eft side: 13a. Die Klappeinlage fassen und beide Teile 13b. … und beide Halbteile umklappen. gleichzeitig vorsichtig hochklappen... Die Höhe mit einem Kreuz-Schraubendreher 13a. Grab both pieces of the table-extension an den schwarzen Laschen einstellen. and swing out both pieces of the table- 13b.
